移動定位技術的發展歷程

　　如今智能手機已經在整個社會普及，數量眾多的手機應用成為了人們生活當中不可或缺的一部分。越來越多的手機應用都用到了手機定位技術，無論是本地搜索類應用，還是各種商業信息發布類應用，更不用說眾多的交通導航類應用。可以說定位服務（LBS）的應用已經是當下最為流行的移動應用之一。

　　移動定位技術的發展經歷了多個階段。最初的基于服務蜂窩小區的定位技術（如CELL-ID）可以快速定位，但是不夠精確。之后的基于衛星信號的GNSS（全球衛星導航系統）定位技術可以精確地定位，然而由于需要搜星使初次定位時間（TTFF）過長而略顯不便。這其中用得最為廣泛的就是美國的GPS全球定位系統。直到后來，將兩者融合產生了A-GNSS（輔助GNSS）技術，手機終端首先通過移動網絡獲取定位輔助數據來實現快速搜星，然后通過GNSS信號計算出位置。相對于純粹的GNSS定位，A-GNSS能夠更快地實現定位，因此，它成為了最主要的移動定位解決方案。

　　然而在移動通信方面，LTE正在到來。在一些發達國家（例如美國），LTE已經開始商用。雖然中國目前還處于3G時代，但對LTE的研究和實驗進行得如火如荼，可以說LTE已經是大勢所趨。LTE對終端定位的要求也進一步提高。

　　3GPP LTE Release 9規范定義了3種手機定位技術：ECID、A-GNSS和OTDOA。相對來說，OTDOA是一個比較新的技術，它不需要使用GNSS信號，而是利用類似于GNSS的定位原理，通過測量兩個或更多的基站參考信號（RS）的到達時間差（RSTD），在已知各基站位置的情況下計算出手機所在位置（圖1）。

　　實際上，在WCDMA中就已經有了OTDOA，但是WCDMA并不是一個同步系統。各基站之間的時鐘誤差導致部署OTDOA需要高昂的成本，因而無法商用。LTE由于是同步系統，有利于OTDOA的使用。由于OTDOA不依賴于GNSS信號，彌補了GNSS在室內無法定位的缺陷，OTDOA成為了GNSS之外各運營商另一個強制要求的LTE定位技術。

　　圖1：OTDOA定位。

　　LPP定位協議

　　3GPP Release 9除定義了LTE的定位技術，還定義了一種全新的定位協議LPP（LTE定位協議）（圖2）。LPP能夠全面支持LTE中用到的定位技術（包括ECID、A-GNSS和OTDOA），它還支持A-GNSS+OTDOA的混合定位技術。

　　圖2：LPP通用定位協議。

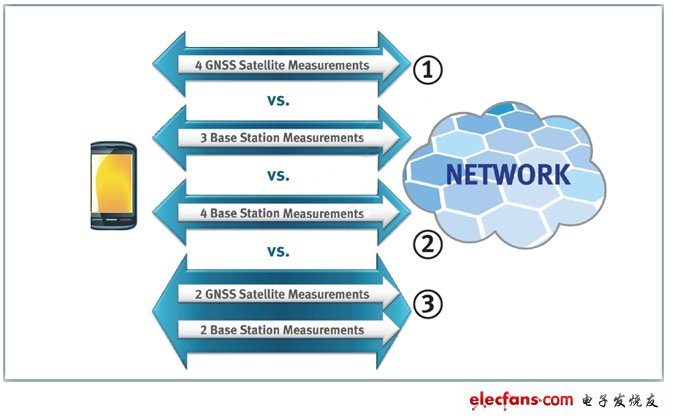

　　基于4個球面確定一個點的原理，手機在定位時需要4個參考點。在LPP協議的支持下，在衛星可見性較好的地區（如市郊），手機可以通過測量4顆衛星信號進行定位；在衛星可見性較不好的地區（如市中心），手機可以通過測量2顆可見衛星信號及2個LTE基站信號進行定位；而在衛星不可見的室內，手機則通過OTDOA實現定位（圖3）。LPP的優勢在于能夠保證手機終端在各種環境下都能實現定位。

　　圖3：LPP支持A-GNSS、OTDOA以及A-GNSS+OTDOA混合定位。

　　LPP作為通用定位通信協議，主要功能在于在網絡與終端之間交互定位輔助數據和定位信息。實際上它既可以在控制平面也可以在數據平面使用。相對來說，控制平面的實現方式需要用到專用控制信道并且會顯著地增加移動網絡成本，因為多個網元需要在軟件和硬件上升級，才能支持這些定位相關的控制平面信令。因此，用戶平面的實現方式更容易被用于商業應用。
