FM發射電路

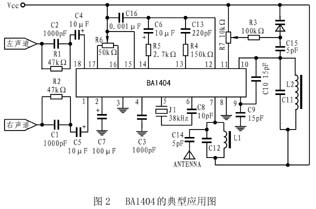

圖2：

BA1404是為數不多的調頻發射集成電路之一，它彌補了過去用分立元件來設計調頻電路的不足，而且具有立體聲調制的功能。僅用很少的外圍元件就可得到優美的立體聲調頻信號。因此在FM立體聲發射及無線微波方面具有重要的應用價值。1. BA1404的主要特點　BA1404的主要特點如下：采用低電壓、低功耗設計，電壓在1～3V之間，典型值為1.25V，最大功耗500mW，靜態電流為3mA；將立體聲調制、FM調制、射頻放大電路集成在一個芯片上；所需外圍元件少；兩聲道分離度高，典型值為45dB；輸入阻抗為540Ω(fin=1kHz)，輸入增益為37dB(Vin=0.5mV)；典型射頻輸出電壓為600mV。2. 引腳功能及工作原理　　BA1404主要由前置音頻放大器(AMP)，立體聲調制器(MPX)，F(xiàn)M調制器及射頻放大器組成?！×Ⅲw聲前置級分別為兩個聲道的音頻放大器。輸入為0.5mV時，增益高達37dB，頻帶寬度為19kHz。如輸入信號中存在頻率高于19kHz的成分，則必須在輸入端加一個低通濾波器，否則兩個聲道的分離度會下降?！≡诹Ⅲw聲調制組，振蕩器輸出的38kHz信號于立體聲調制。通常在16、17腳接一可調電阻，以獲得最佳的通道分離度?！×Ⅲw聲混合信號(MPX輸出信號)與導頻輸出信號(PILOT OUT)合成后的調制信號通過12腳進入射頻振蕩器并對載波進行FM調制，經射頻放大后輸出射頻信號，射頻信號的典型值在600mV左右。　BA1404內部還提供了一個參考電壓單元VREF。設計者可以利用這個電壓信號改變外接變?nèi)?a target="_blank">二極管的電容值，繼而改變載波的振蕩頻率。因此，只要控制一個電阻的分壓值就可以達到改變發射頻率的目的，這是比較獨特的設計。3. 典型應用　圖為BA1404的典型應用電路。圖中，左右聲道各通過一個預加重電路把音頻信號輸入到BA1404內部。利用內部參考電壓改變變?nèi)荻O管的電容值，從而實現發射頻率的調整?！　≡O(shè)計時應注意以下幾點：　(1)為了能夠使發射機和FM接收機的頻率響應相互匹配，在輸入端需加預加重網絡，其時間系數為50μs?！?2)在13、14腳，立體聲調制器輸出的立體聲混合信號和導頻信號進行合成時，有可能造成立體聲通道的分離度惡化，所以必須注意12、13、14腳外圍元件的值?！?3)OSC振蕩網絡的輸出頻率范圍如果在76～108MHz內，可在?5mm的鐵芯上用?0.5mm的漆包線繞2.5圈左右，使C11的電容值為47pF。7腳上的RF匹配網絡也應如此?！?4)為了簡化應用，可以采取以下措施：將16、17腳懸空。因為集成塊內部已經保證了較高的通道分離度，接可調電阻只是為了優化。不用變?nèi)荻O管微調發射頻率，在變?nèi)莨芴幹苯佣搪罚@樣，可以省去R3和D1?？梢月匀?腳上的RF匹配網絡，直接和VCC相接?！D所示的BA1404應用電路的發射范圍可以達到方圓數百米，如果再想加大其發射距離，可以在射頻輸出端再加一射頻放大器，可以用分立元件，也可以直接選用MAXIM公司的RF功率放大電路MAX2611或MAX2650，它們都適合與BA1404匹配。
