產品描述

AP3464 是一款支持寬電壓輸入的同步降壓電源管理芯片，輸入電壓 4-30V 范圍內可實現2.4A 的連續電流輸出。通過調節 FB 端口的分壓電阻，設定輸出 1.8V 到 28V 的穩定電壓。

AP3464 具有優秀的恒壓/恒流(CC/CV)特性。AP3464 采用電流模式的環路控制原理，實現了快速 的 動 態 響 應 。

AP3464 工 作 開 關 頻 率 為130kHz，具有良好的 EMI 特性。

AP3464 內置線電壓補償，可通過調節 FB 端口的分壓電阻阻值來實現。AP3464 不僅可實現芯片降壓電源管理方案，還可以與 QC2.0/ QC3.0識 別芯 片 構 成快 速 充電 電 源 管理 方 案。 另外AP3464 包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。

特點

◆ 輸出電流：2.4A

◆ 開關頻率：130kHz

◆ 寬輸入電壓范圍：4V-30V

◆ 寬輸出電壓范圍：1.8V-28V

◆ 恒壓精度：±5%

◆ 恒流精度：±5%

◆ 無需外部補償

◆ 效率可高達 92%以上

◆ 輸入欠壓/過壓、輸出短路和過熱保護

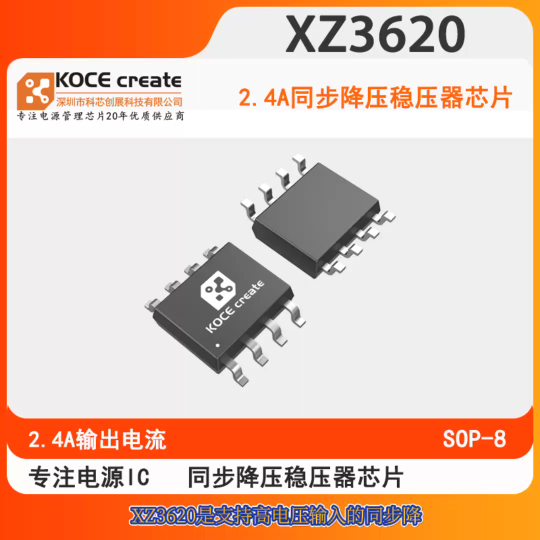

◆ SOP8 封裝

應用領域

◆ 車載充電器、適配器

◆ 、恒壓源

◆ 分布式供電系統

應用信息

◆電感選型

電感的通過電流大小應大于等于負載電流與紋波電流一半之和以避免磁飽和。因此，一個額定值為 3.36A的電感對于多數應用條件是足夠的（3A+1.2A）。為了提高效率，應選擇低直流阻抗的電感。不同的磁芯材料和形狀會改變一個電感的尺寸/電流和價格/電流關系。環形或帶屏蔽磁芯，使用鐵氧體或者坡莫合金材質具有更小的體積和更低的輻射能量，但是通常比同等電氣特性的鐵粉芯花費更高的價格。電感的選擇通常還要考慮價格、尺寸要求和 EMI 需求等因素，而不是優先滿足芯片的工作要求。

◆效率注意事項

開關電源調節器的效率等效于輸出功率與輸入功率的百分比。通常分析一些個體的損失，對于查明限制效率的原因和發現提高效率的措施是十分有幫助的。效率可以表示為：效率=100%-(L1+L2+L3...)，此時，L1，L2……每一項是占一定百分比的輸入損失。盡管電路中存在很多損耗性的因素，VIN 靜態電流和 I2R是兩項主要損耗。VIN 靜態電流損失決定了極低電流負載時的效率，而 I2R 損失決定了中等和較高負載電流時的效率。在一個典型的效率曲線內，由于實際功率損失不明顯，會導致曲線在極低負載電流時出現誤導性的錯誤。

◆PCB 布線參考

PCB 布局應遵循如下規則以確保芯片的正常工作。

1:功率線包括地線，SW 線和 VIN 線應該盡量做到短、直和寬。

2:輸入電容應盡可能靠近芯片管腳（VIN 和 GND）。輸入電源引腳可增加一個 0.1uF 的陶瓷電容以增強芯片的抗高頻噪聲能力。

3:功率開關節點通常是高頻電壓幅值方波，所以應保持較小鋪銅面積，且模擬元件應遠離功率開關節點 區域以防止摻雜電容噪音。

4:FB 管腳外置電阻應盡量靠近芯片，且布線足夠?qū)挕?/p>

◆溫度保護

AP3464 具有過溫保護功能。當芯片內部溫度達到 150℃時，保護電路啟動，關閉 PWM 輸出，使芯片 溫度下降。過溫保護電路可以防止芯片因故障導致的過熱損壞。AP3464 若長時間處于熱關斷模式會降低芯 片的可靠性。
