555構成的自動溫度控制器電路
本電路通過溫度的變化可以對用電設備進行控制其運行的狀態。
?

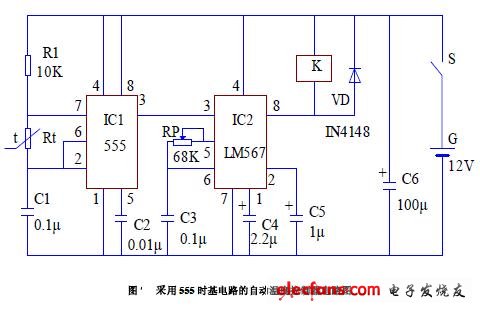

IC1 555 集成電路接成自激多諧振蕩器，Rt 為熱敏電阻，當環境溫度發生變化時，由電
阻器R1、熱敏電阻器Rt、電容器C1 組成的振蕩頻率將發生變化，頻率的變化通過集成電
路IC1 555 的3 腳送入頻率解碼集成電路IC2 LM567 的3 腳，當輸入的頻率正好落在IC2
集成電路的中心頻率時，8 腳輸出一個低電平，使得繼電器K 導通，觸點吸合，從而控制設備的通、斷，形成溫度控制電路的作用。
