知名拆解網站iFixit今天對蘋果最新的iPod touch進行了拆解。Pod touch配備了4寸Retina IPS顯示屏，支持雙頻802.11a/b/g/n WiFi連接和藍牙4.0技術，后置攝像頭為500萬iSight攝像頭，有LED閃光燈，前置攝像頭為120萬FaceTime攝像頭，可以錄制720p視頻。此次拆解用到的工具有電吹風、菲利普斯＃000螺絲刀、塑料開啟器、手機撬棒、鑷子等。

iPod touch 5配備了4寸Retina IPS顯示屏，搭載雙核A5處理器，支持雙頻802.11a/b/g/n WiFi連接和藍牙4.0技術，后置攝像頭為500萬iSight攝像頭，有LED閃光燈，前置攝像頭為120萬FaceTime攝像頭，可以錄制 720p視頻。新款iPod touch5配備有Loop掛繩及三軸陀螺儀和加速感應器。

首先進行開箱。iPod touch 5包裝盒設計很簡潔，盒子背部印有打開盒子的方法，按照步驟來即可

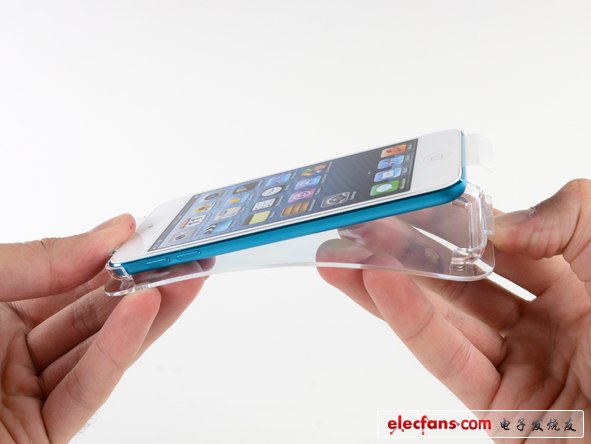

把iPod touch 5背部的保護墊板取下

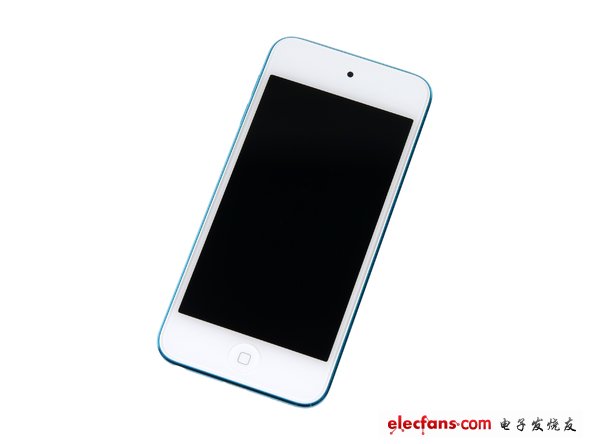

外觀設計出色，質感光滑，正面風格看上去非常不錯

機身背后有一個A1421的型號標識

屏幕分辨率為1136X640、326ppi，與iPhone 5相同

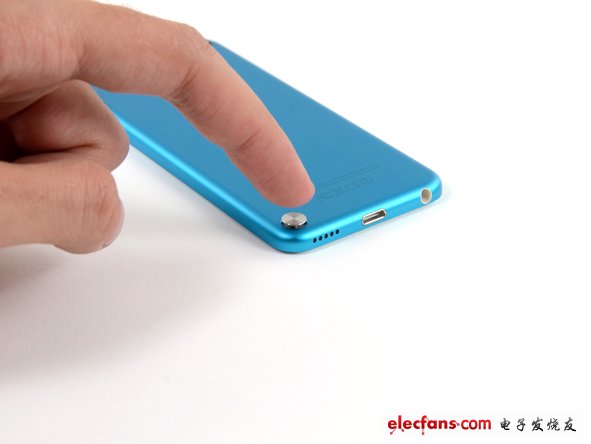

touch 5背面的”loop”掛繩連接器，用力按它可以彈上來

有了它，可以一定程度地減少機器摔壞了

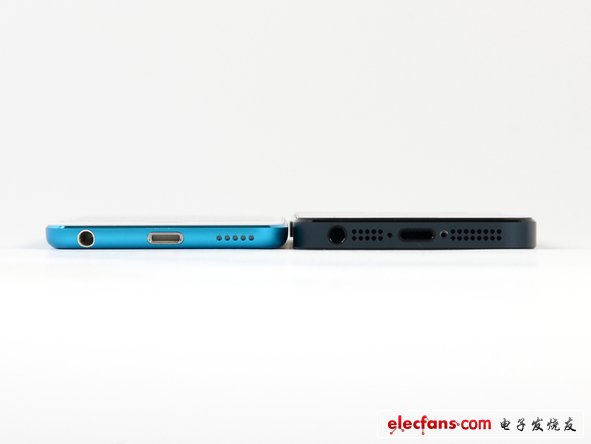

iPod touch 5和iPhone 5外觀對比，尺寸沒有太大差距

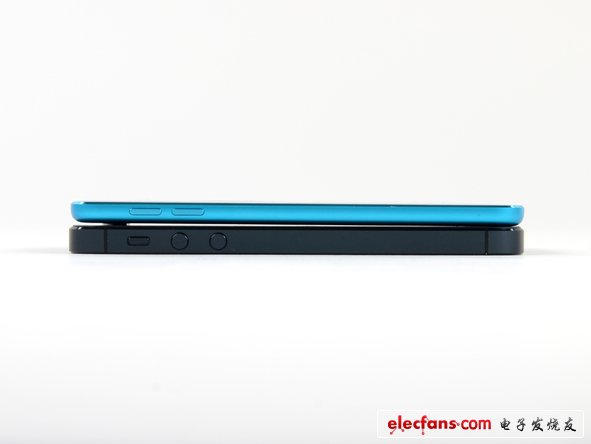

厚度上，iPod touch 5要更薄一些，相當薄啊

長：4.86英寸(123.4 mm)vs. 4.87英寸(123.8 mm)

寬：兩者均為58.6mm，高：6.1mm VS 7.6mm，重量：88g VS 112g，按體積計算的話，iPod touch比iPhone 5小20%

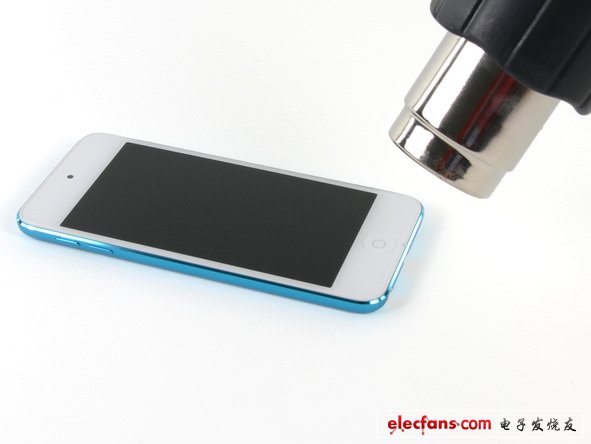

先用吹風機對機身進行烘烤，化開內部的粘合劑

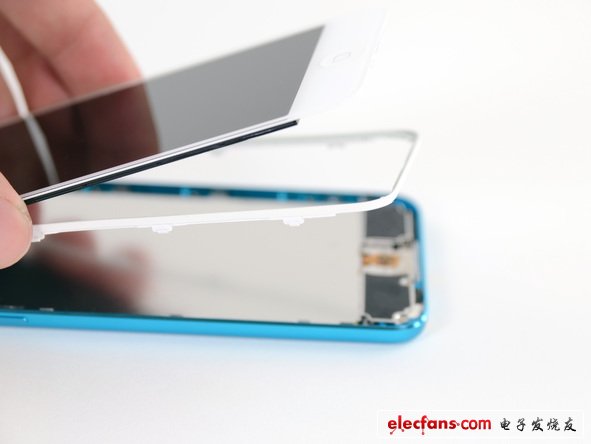

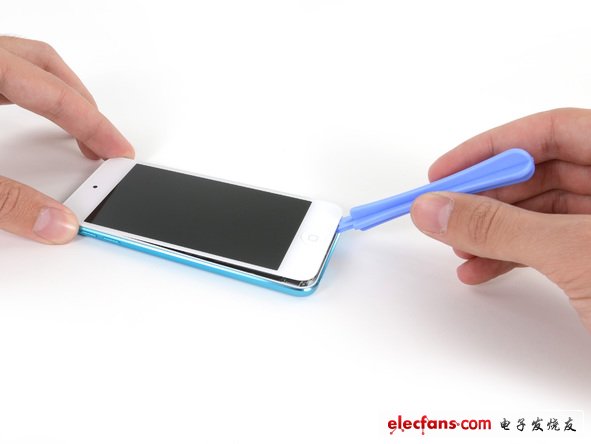

使用工具撬開前面板

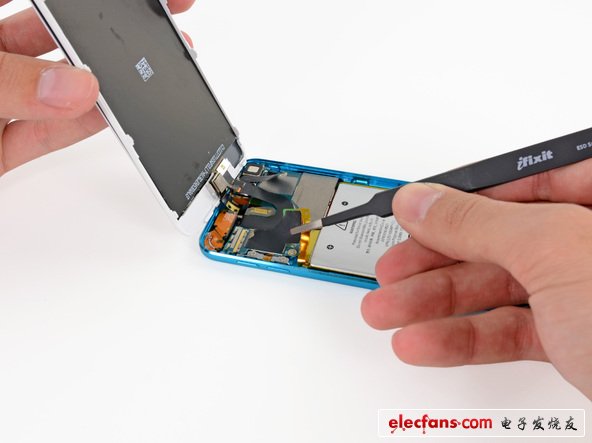

機身分離，中間有支架把持，機身支架和粘合劑將touch 5固定起來

打開以后發現里面還有EMI(電磁干擾)防護罩阻隔

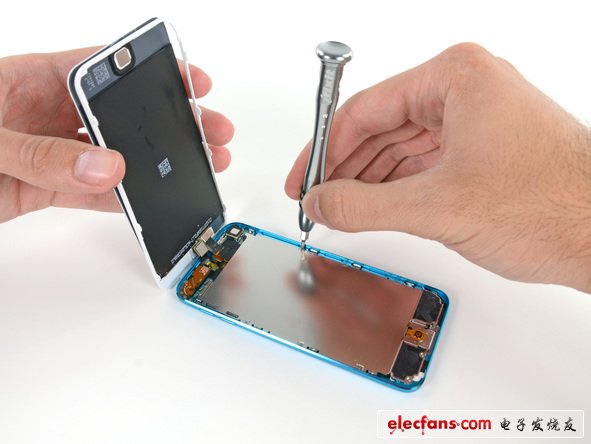

卸下防護罩上的螺絲，取下防護罩

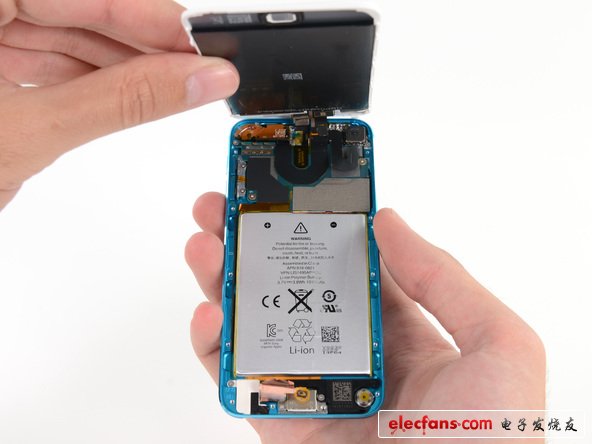

打開防護罩之后，首先映入眼簾的是電池部分，據說可提供高達40小時的音樂播放能力

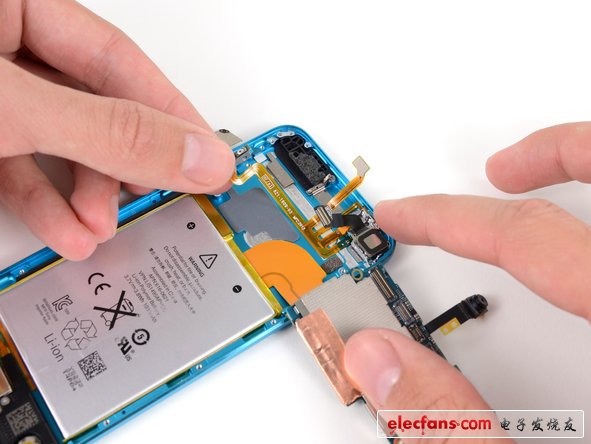

開始進入拆卸主板工作

從側面看一下主板背面的構造

由于電池的阻礙，主板現在還不能直接拆下，暫時只能拆到這兒

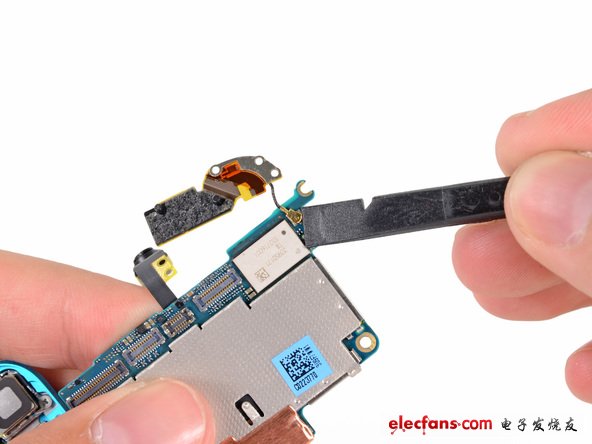

分離天線部分，天線的位置靠近左上角，猜測是Wi-Fi天線

天線上印有標簽C 2712、821-1673-A

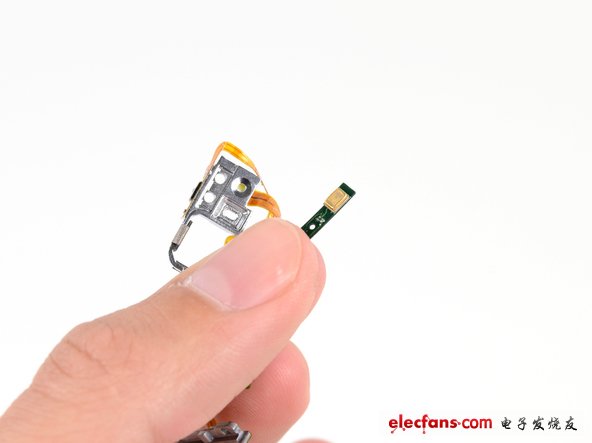

將音量鍵、麥克風、LED閃光燈、電源鍵的帶狀纜線從后殼上拆下

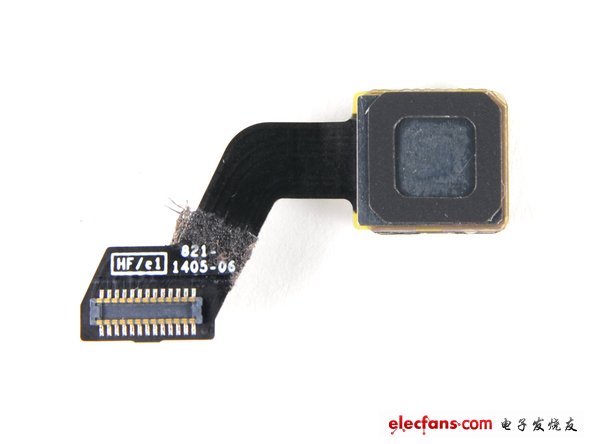

很容易地就可取下后置攝像頭和電纜部分

這種纜線的設計雖然可以降低成本，但維修時比較麻煩，其中一處損壞就需要更換整個纜線組件

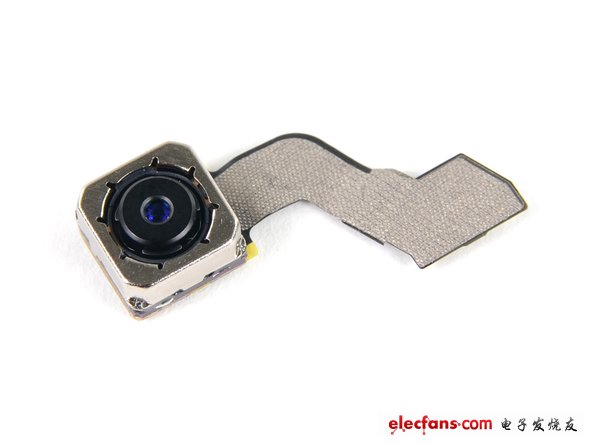

500萬像素后置攝像頭，f/2.4光圈，擁有紅外線濾鏡功能

后置攝像頭支持錄制每秒30幀1080p視頻

支持自動對焦，配有LED閃光燈

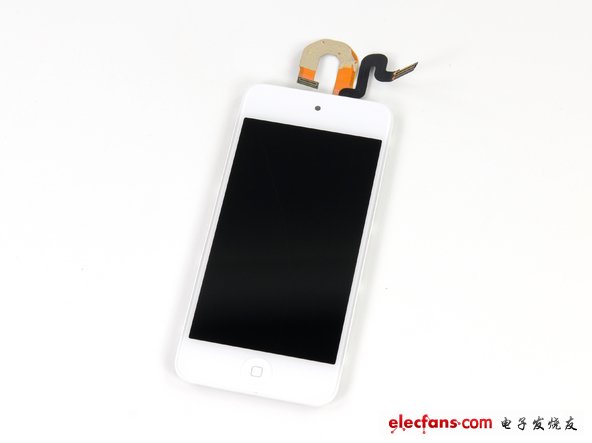

屏幕部分采用一體化的設計方式，目前這種應用較為普遍

雖然蘋果稱iPod touch 5的屏幕與iPhone 5的屏幕規格功能相同，但是比較起來前者的設計似乎更加簡單、廉價

在iPhone 5的拆解中，蘋果加強了對Home按鍵的設計，但在iPod touch中卻另當別論

橡膠膜設計的Home鍵讓人有點失望

電池是用粘合劑進行固定的，還好拆解時比較方便

touch 5的電池比iPhone 5的簡單一些、也小一些

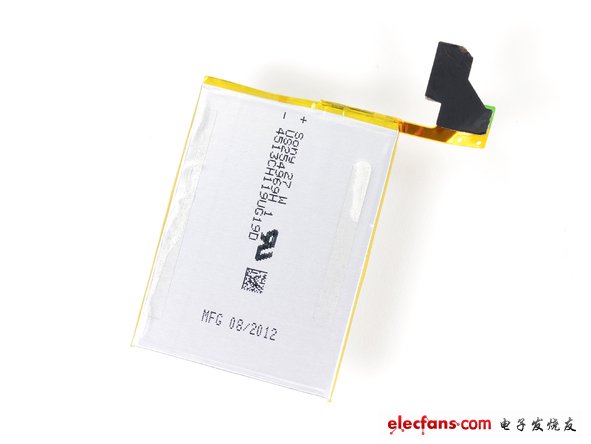

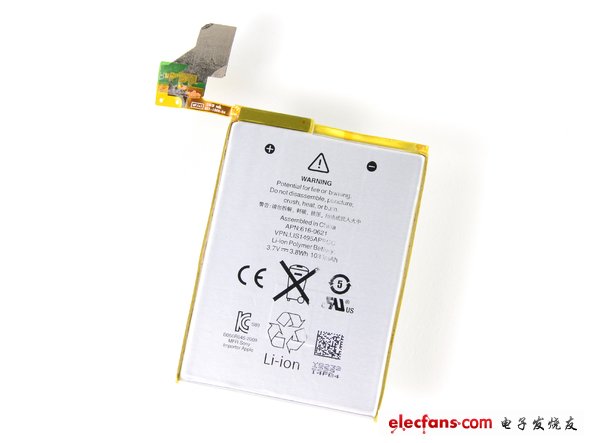

電池規格為3.7V/3.8瓦時、電池容量為1030mAh

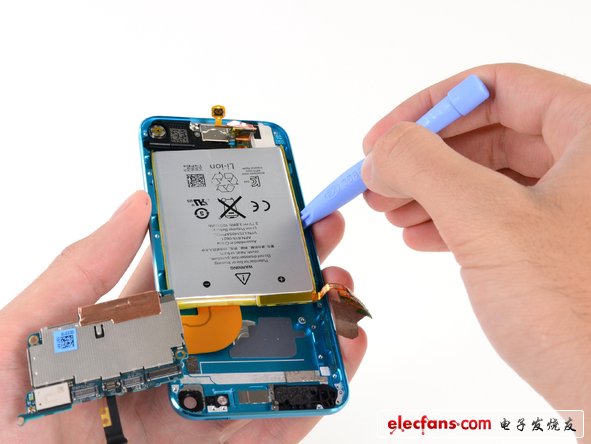

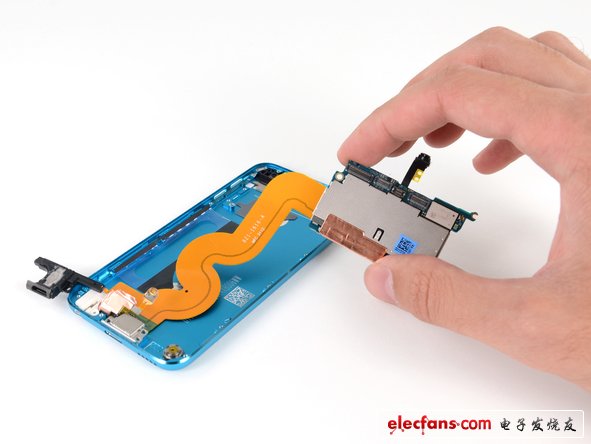

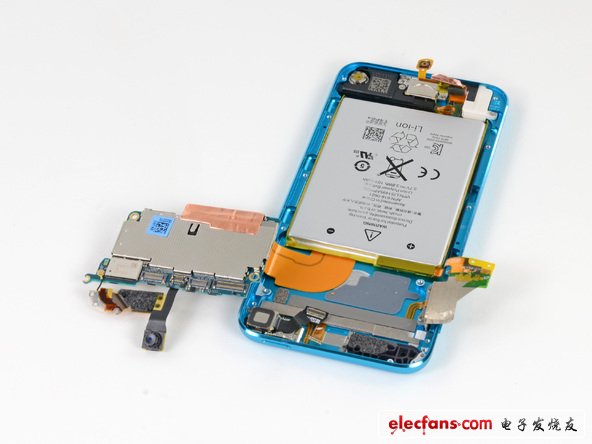

電池取下以后，主板拆卸就好辦多了

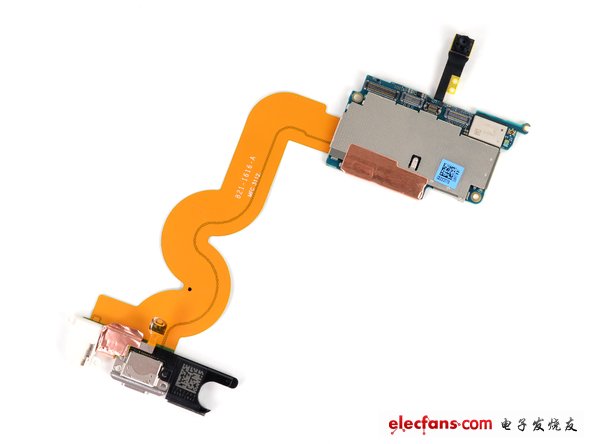

主板與Lightning模塊、耳機接口以及麥克風焊接在一起

將主板卸開之后的后殼

趁此機會看一下loop連接器是怎樣實現的，但最終發現它只是個可以按下的螺旋設計，并無太大新意

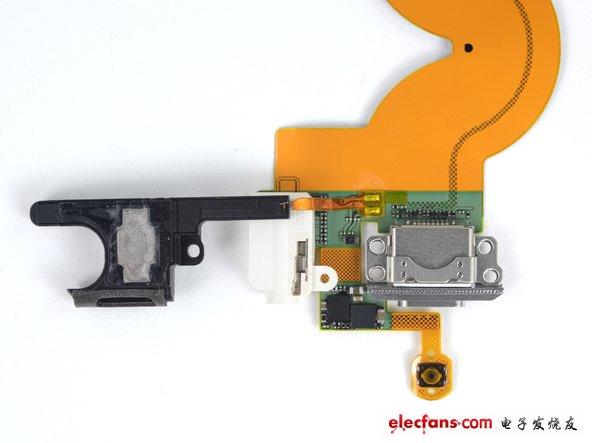

來看一下其他部件，上圖為Lightning模塊

把左下角的Lightning連接器卸下之后，可以看到與iPhone 5相同的Apple 338S1077 Cirrus音頻編解碼器

纜線末端即為Lightning接口

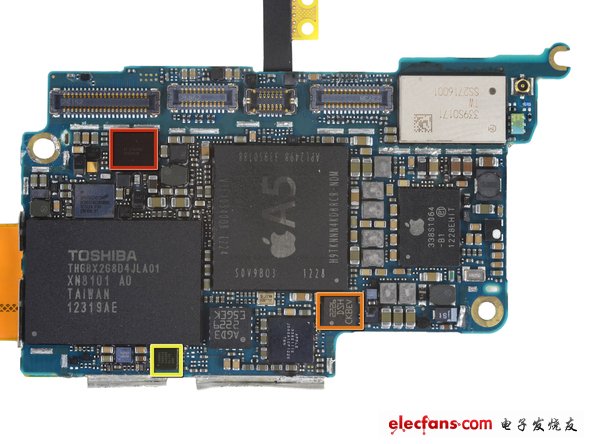

iPod touch 5內部最核心部分展示（一）

iPod touch 5內部最核心部分展示（二）

附各模塊型號作用：

朱紅色：A5雙核處理器、512MB RAM內存，A5處理器上的標簽H9TKNNN4KDBRCR

橙色：東芝THGBX2G8D4JLA01 256 Gb (32 GB) NAND閃存

黃色：蘋果3381064 對話框電源管理集成電路IC(與蘋果338S1131相同)

綠色：村田339S0171 Wi-Fi模塊

藍色：博通BCM5976觸摸屏控制器

紫色：蘋果338S1116(用途暫時不知)

黑色：意法半導體低功率三軸陀螺儀(AGD3/2229/E5GEK)

朱紅色：德州儀器27AZ5R1觸摸屏控制器

橙色：意法半導體2226 DSH CKBEV

黃色：NXP恩智浦半導體1608A1

iPod touch 5拆解全家福

拆解總結：

iPod touch 5拆解工作全部結束，iFixit給touch 5的維修容易度打分為3分，iPhone 5拆機容易度為7分，上一代iPod touch 4的分?jǐn)?shù)為4分（分?jǐn)?shù)越到可修復性越高，10分代表最容易修復）。

對 于普通用戶來說，想要打開后殼并更換部件非常麻煩，幾乎不大可能。首先是機身外部沒有螺絲釘，框架和粘合劑的設計輕易難以開啟；另外，機身內部的密集設計 和部件之間的粘連設計使得維修非常困難，很容易在拆卸過程中損壞其他部件。如果機器一旦出現故障，建議送往專業維修處進行維修。
