采用GSM無線通訊網絡的汽車指紋報警系統電路設計
指紋識別是生物特征識別的一種，它利用指紋特征的唯一性和終身不變性對個人身份進行認證，具有極高的安全性和易用性。全球移動通信系統GSM具有覆蓋面廣、成本低費用便宜、無噪聲污染、不受地區和線路限制等優點， 利用GSM網絡作為無線傳輸網絡，以短消息的方式將汽車報警信息發送給車主，恰好能夠克服上述3類報警器的缺點，解決了汽車防盜系統與車主之間的通信問題，進而達到報警的目的。
報警通信模塊的軟件設計，是要實現單片機控制TC35i模塊發送報警短消息，即通過單片機串口向TC35i模塊寫入不同的AT指令，從而實現發送報警短消息的功能。AT指令是GSM模塊的底層指令，用來控制GSM模塊進行無線通信。GSM的AT指令集，是由諾基亞、愛立信、摩托羅拉和惠普等廠家共同為GSM系統研制的，其中包含了對短消息的控制。

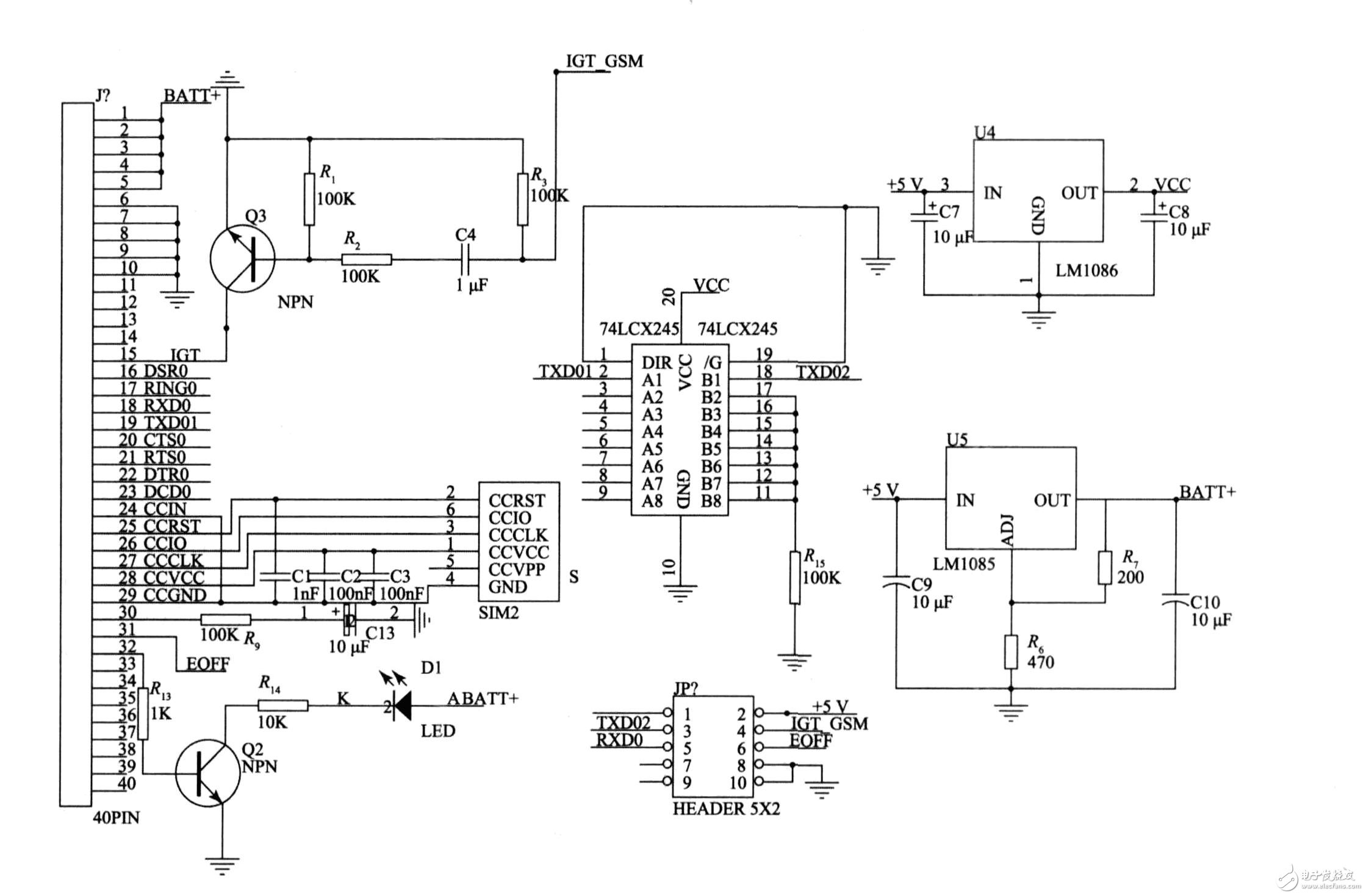

圖2TC35i模塊的外圍硬件電路圖
