Hi，根據之前大家的反饋，這一章就來簡單介紹一下CDC也就是跨時鐘域可能存在的一些問題以及基本的跨時鐘域處理方法。

跨時鐘域的問題主要存在于異步時鐘信號之間。首先同步時鐘和異步時鐘的主要區別在于同步時鐘是同源的，有一個確定的相位關系，在綜合約束的保證下同步時鐘路徑可以盡可能的去滿足setup/hold的要求。同步時鐘在CDC中屬于同一個時鐘域。

而異步時鐘來自不同的晶振源，他們之間沒有一個確定的相位關系，也就是說如果一個條路徑的起點和終點寄存器由異步時鐘驅動，沒有任何辦法來保證信號在何時會到達終點寄存器，這樣可能引發一系列的問題，比如亞穩態。我們知道對于同步時鐘信號，在綜合工具以及后端工具中有時鐘約束，可以解決同步時鐘路徑的setup/hold，而對于異步信號，在綜合以及后端中都設為false path，也就是說沒有辦法從工具的角度進行解決。在這種情況下，就需要從設計層面來解決這個問題，避免這些路徑的違例對電路功能造成影響。

Synopsys提供的Spyglass工具可以用于檢測系統中存在的CDC路徑，并且分析其可能產生的問題，在綜合之前進行CDC的檢測以及相關設計的修改，可以最大程度地避免這些問題。下面我們來看下幾種CDC可能造成的問題以及相應的檢測和簡單的解決方案。

1.metastability

亞穩態是跨時鐘域中最主要的一個問題，因?yàn)樵谝粭l時鐘路徑中我們無法預知信號會在何時到達終點寄存器，那么有可能信號就會造成setup/hold的違例

上圖所示的例子是一個很典型的metastability 問題。由于A信號在F2寄存器的setup違例，造成的亞穩態會在F2的下接負載中進行傳播。

對于亞穩態問題，針對具體信號的功能，一般有不同的處理。

對于多bit的data信號，我們可以使用使能技術，也就是通過一個使能信號來判斷data信號是否已經穩定，當使能信號有效的時候說明data處于穩定狀態，在這種情況下終點寄存器才對信號進行采樣，可以保證沒有setup/hold違例。而使能信號一般使用double FF的方法來進行同步。下面是一些簡單的data同步電路的例子：

在該電路中Cntrl信號通過兩級寄存器同步，通過mux來控制data的采樣，注意到這里使用的是recirculate的mux

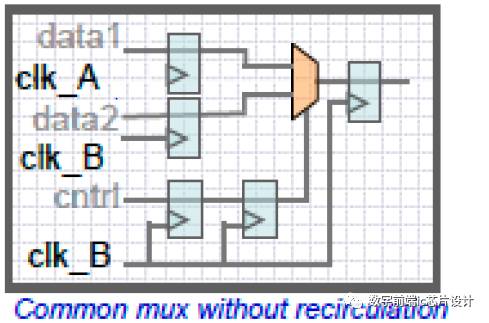

當然也可以不適用recirculate的mux，mux的另一個輸入同樣來自終點時鐘域。

此外還可以通過long-delay，也就是給信號長的延時來保證信號能在指定的時間到達。

如果是控制信號，我們可以直接使用double FF的方法，也就是多級寄存器同步的方法來進行同步。這是因?yàn)榭刂菩盘?hào)位數較少，不需要額外使用使能信號資源。

上圖是個最基本的兩級flop的同步器，原理很簡單，我們默認亞穩態會在一個時鐘周期之內解決，因此從第一級flop輸入的亞穩態到第二級flop就穩定了。因?yàn)檫@是一個1-bit的信號，所以如果第一個時鐘亞穩態穩定的值不是我們預估的值，比如1->0的跳變，亞穩態最后結果是1，那么0的穩定值也會在下一個周期到達第二級flop。

以上是一些最基本的信號同步器，根據具體design的不同，可以設置不同的同步邏輯，但同步邏輯的基本思路都類似，通過控制信號來保證來自時鐘源A的信號在穩定的情況下才被來自時鐘源B的終點寄存器采樣，而控制信號因?yàn)槎酁閱?/span>bit，一般都使用兩級寄存器來采樣。

2. fast-slow CDC

除了亞穩態之外，如果信號起始時鐘源頻率比終點時鐘源高很多，那么可能就會導致信號的丟失。

在上圖的例子中，雖然A信號到B信號之間使用了同步器，但是如果時鐘域A的頻率過高，很容易造成信號的丟失。對此，我們需要使用額外的結構來保證A信號不丟失。

常用的方法有兩種，一是使用定制化的電路，使A->B之間有至少一個B周期的延時。

另一個是使用控制信號，控制信號的信息來自B時鐘域的反饋信號，當B成功完成一次有效采樣之后，才讓A讀取下一個信號。針對不同的具體電路有不同的設計方案，這里就不一一列出。

3. multi-bit data correlation

對于多bit的data信號，如果采用每個bit分別同步的方法，由于每個bit到達同步器的延時不同，可能造成采樣時刻多bit的信號corelation有問題。

在上圖所示例子中，由于每個bit到達2-FFs同步器的時間不同，如果這幾位bit同時跳變，可能在第一拍采樣的時候采到的不是我們想要的結果。

對此，我們可以使用格雷碼，來確保對于多bit信號每次只有一位bit發生了跳變。另外可以使用使能信號，在所有bit的信號都穩定之后，才進行同步采樣。

4. FIFO

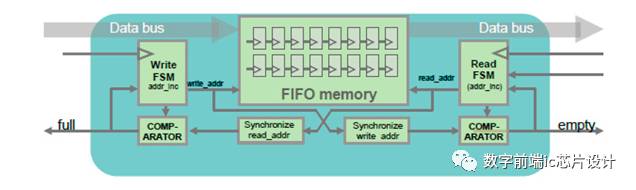

我們可以使用FIFO來完成跨時鐘域的信號轉換，下圖是一個簡單的FIFO例子

FIFO會占用比較多的資源，但對于跨時鐘域問題能夠有很好的保證。對于FIFO，我們可以使用DesignWare中已經搭建好的標準單元，這是經過驗證的可綜合的FIFO。在Spyglass中，我們也可以對FIFO的正確性進行驗證。

5.reset synchronization

復位信號是一個系統中最重要的幾種信號。復位信號的同步也是系統中很關鍵的一個環節。對于復位信號的同步，我們有一個經典的標準設計方案

從上圖中我們可以看到，我們采用了異步復位同步釋放地方法。這里并不是直接將復位信號進行兩級同步。

以上就是CDC的一些基本問題和經典的解決方案，針對不同設計我們可以有不同的解決方法，而通過Spyglass，我們可以在綜合之前對CDC的問題進行一個完整的檢測。希望以上對大家的設計有所幫助。
