1. 什么是波特率

不管是什么單片機，在使用串口通信的時候，有一個非常重要的參數：波特率。什么是波特率：波特率就是每秒傳送的字節數。雙方在傳輸數據的過程中，波特率一致，這是通訊成功的基本保障。下面以STM32單片機為例，講解一下串口波特率的計算方法。

2. STM32波特率相關的寄存器

STM32單片機設置波特率的寄存器只有一個：USART_BRR寄存器，如下圖所示。

該寄存器的有效位數為16位，前4位用于存放小數部分，后12位用于存放整數部分。將波特率算出來后，數值填入這個波特率就可以了。下面介紹如何計算。

3. 波特率計算方法

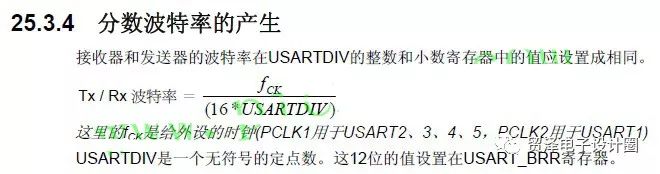

STM32的數據手冊給出了計算方法，有一個公式，如下圖所示：

在這個公式上，共有三個變量，其中兩個我們是知道的，F(xiàn)ck和Tx/Rx波特率 這兩個是已知的，USARTDIV是未知的。通過該公式的描述可以看出如果使用USART1的話,那Fck就是PCLK2=72MHz，否則就是PCLK1=36MHz，Tx/Rx波特率這個參數是已知的。只需要計算出USARTDIV的值賦值給USART_BRR寄存器就可以了。以115200為例，將公式變形后得到：USARTDIV = 72×1000000/(16×115200) = 39.0625。即將39.0625寫入USART_BRR即可。

前文說過，USART_BRR的前4位存放小數部分，后12位存放整數部分。

那小數部分DIV_Fraction = 0.0625×16 = 1 = 0x01；那整數部分DIV_Mantissa = 39 = 0x27；那USART_BRR = 0X271;

數據手冊給我們提供了一張數據表：

在這張數據表上，已經算出了常用的波特率值，我們可以拿來直接用。但是如果我們想把波特率的計算做成一個傳參函數的方式，如：USART_INIT(uint_t 16 Baud),在調用時只需要寫USART_INIT(9600)，USART_INIT(115200)，那程序該怎么寫呢？

4. 程序的實現

下面介紹的是寄存器版的程序。

程序第一步45行：先計算得到USART_DIV，這個就是前面公式的變形；程序第二步46行：獲得USART_DIV的整數部分；程序第三步47行：獲得USART_DIV的小數部分；程序第四步48行：將整數部分左移4位，即存入BRR寄存器的后12位；程序第五步49行：將整數和小數部分合在一起，即前4位和后12位重新組合；程序第六步50行：將計算出來的數值賦給BRR寄存器。

這樣一個將波特率作為形參的函數就完成了。從以上來看的話，波特率的計算好像也不是很難啊。
