去年10月25號小米在北京工業大學發布了小米MIX，并提出“全面屏”概念。今年，小米又發布了其續作小米MIX2，不僅手感更加舒適，使用體驗也更加接近一臺正常的手機。

那么，小米是如何做到這樣的呢?一起來看看真機拆解。

小米MIX發布會

MIX的發布可謂是技艷四座，手機居然可以做成這樣。

開箱

純黑色的盒子，燙金MIX，看著很貴氣

打開包裝盒上蓋，一張卡紙遮擋，上面依舊燙金印刷，猶抱琵琶半遮面

掀開卡之后，做測試MIX2主體、右側數據線、充電器，還附送了一個手機殼

設計

陶瓷后蓋猶如一面鏡子，相比玻璃涂成黑色，質感大幅提升

陶瓷后蓋猶如一面鏡子，相比玻璃涂成黑色，質感大幅提升

像頭突出后蓋大約1毫米，好在這個像頭采用18K鍍金，在陶瓷后蓋襯托下并不是很突兀

MIX2的邊框采用并沒有像一代使用陶瓷，使用7系鋁合金，保證整機強度。邊框設計的很圓潤，不會像一代隔手

全面屏2.0

作為全面屏概念提出者，MIX2相比一代從6.44英寸，縮到5.99英寸，比例達到18:9，單手握持更佳舒適。

但是MIX2的屏幕黑邊+金屬邊框，看起來沒有一代沖擊感強

屏幕頂端，聽筒回歸，使用常規的振膜揚聲器，使用體驗與普通機器無異

全面屏下的APP界面，比普通屏幕顯示更多內容，由于采用18:9的，部分軟件沒有適配會出現黑邊

后置指紋，一開始很不習慣，一直會碰到相機圈，官方附送一個手機殼，改善很多

拆解過程

1、關機

后蓋采用卡扣&不干膠固定

2、使用吸盤打開后蓋

3、使用撬片開啟分離不干膠，打開后蓋

指紋傳感器固定在主板，通過排線連接到主板。

4、拆除10顆擋板固定螺絲

5、移除擋板

擋板不僅起到固定主板作用，擋板上還有閃光燈、聽筒連接觸點等

同時這個擋板上充當射頻天線。

6、斷開指紋連接排線，即可取下后蓋

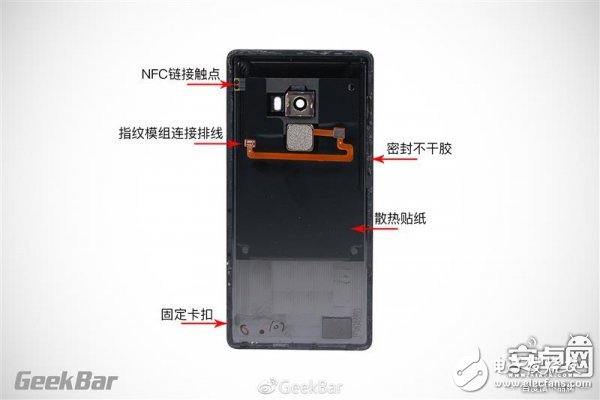

MIX2后蓋

陶瓷材質的后蓋，做工十分精良

NFC天線&指紋模組集成在后蓋

后蓋上還貼有散熱貼紙，通過不干膠和卡扣與中框固定

三段式設計

主板-電池-副板

整體觀感很整潔，沒有雜亂排線

7、斷開主板連接排線，拆除1顆主板固定螺絲

8、取下主板

MIX2主板

主板黑褐色，表面覆蓋金屬屏蔽罩

9、拆除7顆音腔固定螺絲

10、取下音腔、還有一根射頻同軸線連接在音腔

MIX2音腔

音腔上印刷有射頻天線

11、斷開副板上的主板連接排線和呼吸燈排線

12、取下副板

MIX2副板

Type-C接口集成在副板?

13、抽出電池易拉膠，取下電池

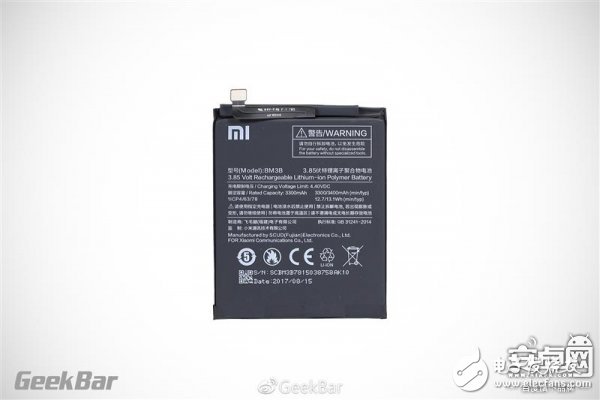

MIX2電池

電池容量3300mAh，飛毛腿電子代工

MIX2的屏幕固定在中框，中框并沒有使用陶瓷材質，改用金屬材質，便于量產，同時成本得到控制。MIX2的中框設計的比較圓潤，握持感佳，但是邊框略厚，顯得全面屏黑邊略寬。

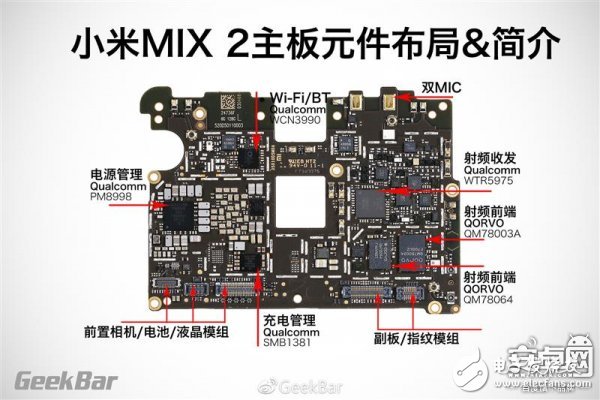

主板元件布局&簡介

主板A面

主板B面

小米MIX2的硬件配置足夠旗艦驍龍835+6GB運存，64GB/128GB/256GB UFS2.1 ROM均為目前安卓最高配置。

PM8998&PMI8998雙電源管理芯片供電，SMB1381也是高通目前最高端充電芯片，支持9V 2A快充。

WI-FI芯片采用WCN3990，支持2*2MU-MIMO，藍牙5.0等先進技術。

全網通，支持絕大多數國家的4G頻段，這對射頻電路設計要求很苛刻。

拆解報告

1、MIX2的陶瓷材質后蓋，質感很強烈。

2、射頻天線&NFC線圈集成上部保護蓋，采用觸點連接。由于支持眾多頻段，天線設計略復雜。

3、內部結構采用主板-電池-副板三段式設計，大部分手機采用這樣的設計結構，利于研發和修復。

4、中框?yàn)榻饘俨馁|(zhì)，與屏幕模組背板一體化設計。中框設計圓潤，視覺導致屏幕邊框變寬。中框有4個斷點，注塑工藝，頂部與底部為射頻天線。

5、主相機采用小米6同款注射，支持光學防抖。前置相機設計在底部，尺寸極小。

6、核心發熱芯片位置涂有大量散熱膠，熱量通過屏幕背板輸送到中框位置。

7、為了全面屏，背后指紋設計，部分用戶不適應。

8、修復前代聽筒問題，采用常規聽筒揚聲器+導管設計，接打電話體驗正常。

總結

今年是全面屏手機爆發的一年，作為提出全面屏概念的小米，更新了MIX2。

MIX2相對于MIX，改善了詬病的聽筒問題，使用常規的聽筒揚聲器配合導管，聽筒音質與正常手機無異。另一個是將屏幕縮小到18:9的5.99寸，單手握持更友好。拋棄陶瓷邊框使用金屬材質，更易量產，降低成本。unibody的全陶瓷尊享版更是小米探索陶瓷新材質的又一次進步。
