1 案例說明

1. 在OPC DA服務器上運行OPC DA client軟件查看OPC DA服務器的相關參數。
2. 配置VFBOX網關參數，使用網關采集OPC DA服務器數據
3. 使用EthernetIP協議轉發采集的數據

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

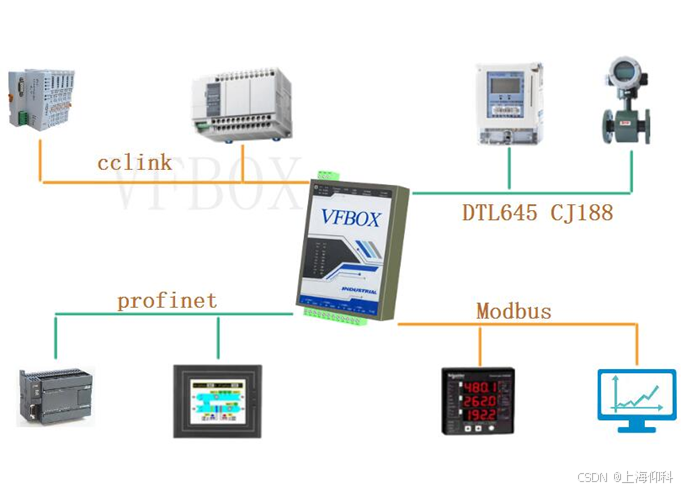

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 應用條件
采集OPC DA服務器的數據，需要在的OPC DA服務器上安裝仰科的客戶端軟件。OPC DA服務器需要是window系統。如果OPC DA服務器不能安裝軟件，則網關采集不了OPC DA服務器的數據。

4 查看OPC DA服務器的相關參數

1. 在opc da 服務器的電腦上打開opc client軟件

2. 點擊菜單中的“OPC-connect”，可以搜索處網絡中可的opc da服務器，選中要連接的服務器名稱。本例選中：UWinTech.UWinOPCS.1 （opc da服務器的名稱）

3. 查找數據的標簽名稱。選擇菜單“OPC-Add item”，查找此服務器上的數據標簽名稱。如要查看“LG_V301B_AV”的數據。


4. 選中會顯示數據如下：

5. 在采集點上電右鍵，選中“Item Attributers”

6. 可以查看數據的“數據類型”為“Double”

7. 以上參數在配置網關時會使用的到。OPC服務器的名稱UWinTech.UWinOPCS.1。要采集的點名稱：LG_V301B_AV，數據類型Double，

5 配置網關采集opc da數據

1. 在電腦上安裝VFBOX STUDIO軟件。打開VS配置軟件，新建工程，設備類型參考網關上的小標簽?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

2. 新建設備，設備驅動類型選擇OPC da client

3. 下面的IP地址不用修改。

4. 輸入OPC DA服務器的名稱

5. 新建一個采集點，輸入對應的數據類型和點名稱。讀寫控制只能選讀和寫。如果要寫數據到服務器，讀寫控制設置成寫。

6. 點擊“下載”，把工程下載到網關中。
7. 點擊菜單 啟動OPC DA 驅動。每次工程有修改，下載后都需要停止一下驅動，然后在啟動OPC DA驅動。

8. 如果需要電腦啟動后，自動啟動OPC Da驅動?？梢渣c擊“Enable OPC DA Driver Auto Startup”。
9. 點擊“查看數據”可以看到網關采集到的數據。


6 使用EthernetIP轉發數據

1. 網關可以作為Ethernet/IP協議的從站，外部設備做Ethernet/IP的主站。
2. 到菜單“服務-EtherNet/IP”，啟用設置成Yes。


參數 說明
綁定網口 如果是單網口設備，不需要更改。
兩個網口的網關，選擇網關連接EthernetIP設備的網口。
輸入輸出存儲區固定長度 輸入輸出區的固定長度，一般選擇Yes。對應下面的“CIP最大字節”使用。如果選擇yes，CIP最大字節是32，則輸入?yún)^(qū)長度為32個字節，輸出區固定長度為32個字節
CIP最大字節 選擇輸入去和輸出區的最大字節長度。單位字節。
Input Assembly（100）， 輸入數據區，網關輸出給主站的數據，路徑地址是100
Output Assembly（150） 輸出數據區，主站輸出給網關的數據，路徑地址是150

3. 點擊“Input Assembly”，添加兩個數據。Input Assembly是指外部系統來網關讀取的數據。

4. 點擊“Output Assembly”,添加兩個數據。Output Assembly是指外部系統要寫入到網關的數據。

5. 完成以上設置后，點擊下載，把工程下載的網關里。
6. 點擊“Generate EDS File”可以生成EDS文件，把生成的EDS文件下載到EthernetIP主站設備后，就可以和網關進行數據通信了。

7. 如果修改了某些參數，需要重新下載工程到網關中，并重新生產EDS文件，然后再導入到相應的設備中。

7 在服務器上運行仰科OPC DA采集軟件

1. 如果OPC DA服務器上不能安裝VS軟件?？梢园裋FBOXOPCClient復制到OPC DA服務器上運行，VFBOXOPCClient不需要安裝，打開直接使用。
2. 在其他電腦上安裝VS軟件，并按上面的步驟配置好參數，點擊下載，把工程下載到網關中。然后，點擊工程目錄，打開工程目錄。

3. 點擊“關閉工程”，關閉當前工程。

4. 把VFBOXOPCClient整個目錄復制到OPC DA服務器上。復制prj.db3到VFBOXOPCClient目錄下。

5. 用管理員權限打開VFBOXOPCClient.exe軟件，點擊2處，加載prj.db3工程文件。在Gateway IP Address，輸入網關的IP地址。點擊Start，啟動OPC DA采集服務。

6. 如果需要電腦啟動，自動啟動OPC DA 采集，點擊“Enable OPC DA Driver Auto Startup”
7. 點擊配置參數電腦上的VS軟件上的“查看數據”?？匆幌聰?shù)據情況。注意配置參數的電腦一定要“停止OPC DA驅動”，看一下是否采集到數據。

8. 如果工程有修改，需要重新下載到網關，需要重新把prj.db3工程文件復制到OPC DA服務器。停止服務，再啟動服務。按上面從頭開始的流程在做一遍。

8 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
