IC封裝（集成電路封裝）是指將半導體芯片（Die）進行封裝保護，并提供與外部電路進行電氣連接和機械固定的外殼結構。封裝技術直接影響芯片的性能、可靠性、功耗、散熱、尺寸和成本。隨著技術的發展，封裝類型繁多，且不斷創新。

以下是一些主要的IC封裝類型及其特點：
一、傳統插裝封裝（Through-Hole Technology - THT）
特點： 引腳插入印刷電路板（PCB）上預先鉆好的孔中，通常采用波峰焊進行焊接。機械強度高，但占用PCB面積大，密度低。
主要類型：
變種：SIP (Single In-line Package) - 單列直插封裝。
變種：ZIP (Zigzag In-line Package) - 鋸齒形單列直插封裝。
DIP (Dual In-line Package): 雙列直插式封裝。兩側引腳平行向下延伸。是早期最經典的封裝形式，常用于微處理器、存儲器、邏輯IC等。引腳數通常較少（最多64腳左右）。

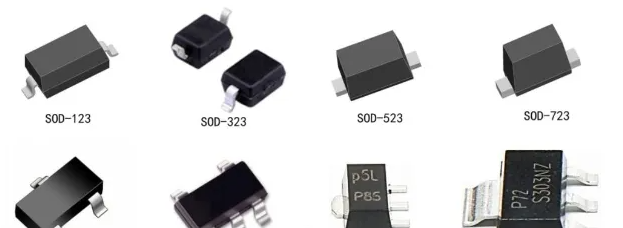

二、表面貼裝封裝（Surface Mount Technology - SMT）
特點： 引腳或焊端位于封裝體側面或底部，直接貼裝在PCB表面的焊盤上，采用回流焊工藝。極大地提高了PCB組裝密度和自動化程度，是目前絕對的主流。

主要類型：
變種：
LQFP (Low-profile QFP): 薄型QFP，高度更低。
TQFP (Thin QFP): 更薄的QFP。
FQFP/BQFP (Fine-pitch QFP / Bumpered QFP): 引腳間距更?。ā?.5mm），BQFP在四角有緩沖凸起防止引腳變形。
變種：
SSOP (Shrink SOP): 縮小型SOP，引腳間距更小（如0.65mm, 0.635mm）。
TSOP (Thin SOP): 薄型SOP，厚度顯著減小，常見于存儲器（尤其是DRAM、Flash）。
TSSOP (Thin Shrink SOP): 薄縮小型SOP，結合了SSOP的間距和TSOP的薄度。
SOP/SOIC (Small Outline Package / Small Outline Integrated Circuit): 小外形封裝。兩側有翼形引腳（Gull Wing Lead）向外伸展。引腳間距通常為1.27mm或更?。ㄈ?.65mm）。應用非常廣泛。
QFP (Quad Flat Package): 四側引腳扁平封裝。四邊都有翼形引腳向外伸展。引腳間距較?。ǔＲ?.0mm, 0.8mm, 0.65mm, 0.5mm, 0.4mm）。適用于引腳數量較多的芯片（如微控制器、DSP、ASIC）。
QFN/DFN (Quad Flat No-leads / Dual Flat No-leads): 四邊/雙邊無引腳扁平封裝。封裝體底部中央有一個大面積裸露的散熱焊盤（Exposed Pad），四周是用于電氣連接和焊接的表面貼裝焊端（無向外延伸的引腳）。體積小、重量輕、熱性能優異（散熱焊盤直接焊接在PCB散熱層上）、電氣性能好（電感?。?。應用極其廣泛，從低功耗器件到射頻、電源管理芯片。
PLCC (Plastic Leaded Chip Carrier): 塑料有引腳芯片載體。四邊有J形引腳向內彎曲。通常需要插座使用（常用于可編程邏輯器件），也可直接焊接。
SOJ (Small Outline J-lead): 小外形J引腳封裝。兩側有J形引腳。曾常用于DRAM模塊。
LCCC (Leadless Ceramic Chip Carrier): 無引腳陶瓷芯片載體。陶瓷封裝，四側有鍍金或焊料電極。可靠性高，成本高，用于軍工、航天等高端領域。
三、高密度/陣列封裝（High Density / Array Packaging）
特點： 引腳/焊球分布在封裝體底部的整個平面或陣列上，極大地提高了單位面積內的I/O數量，適用于高引腳數、高性能芯片。
主要類型：
優點： 避免了BGA焊球帶來的共面性問題，插座連接方便測試和更換（尤其對CPU）。
缺點： 插座會增加接觸電阻和電感，成本也較高。
應用： 主要用于高性能CPU（如Intel, AMD桌面和服務器CPU）、高可靠性要求或需要頻繁插拔的場合。
優點： I/O密度高，電氣性能優異（引線短，電感?。?，散熱性好（可通過底部焊球和基板導熱），機械應力?。ê更c位于封裝下方）。
缺點： 焊點檢查（需X光）、返修困難，對PCB設計和制造要求高。
變種：
PBGA (Plastic BGA): 塑料封裝基板的BGA，最常見，成本較低。
CBGA (Ceramic BGA): 陶瓷封裝基板的BGA，散熱和可靠性更好，成本高。
TBGA (Tape BGA): 使用載帶（Tape）作為基板的BGA。
FBGA (Fine-pitch BGA): 焊球間距更小的BGA（通?！?.8mm），有時特指用于存儲器的BGA（如DDR內存顆粒）。
LFBGA (Low-profile Fine-pitch BGA): 薄型精細間距BGA。
WLCSP (Wafer-Level Chip Scale Package): 晶圓級芯片尺寸封裝。在晶圓上進行封裝和植球，切割后幾乎與裸芯片尺寸相同（CSP定義：封裝尺寸≤1.2倍芯片尺寸）。是BGA的一種極致形態，成本低、尺寸最小、電性能最好，但封裝體保護相對較弱。
BGA (Ball Grid Array): 球柵陣列封裝。封裝底部呈陣列式排布著焊球（Solder Ball）作為I/O接口。焊球間距通?！?.8mm（常見1.0mm, 1.27mm, 0.8mm），也有更精細間距（0.5mm, 0.4mm）的變種。
LGA (Land Grid Array): 柵格陣列封裝。封裝底部是平面焊盤陣列（Land），而不是焊球。需要借助插座（Socket）使用，或者通過特殊的焊接工藝（如Intel CPU的SMT LGA）直接焊接到PCB上。插座提供可插拔性。
四、先進封裝（Advanced Packaging）
特點： 超越了傳統的單芯片單封裝模式，致力于實現更高的集成度、更優的性能（帶寬、延遲、功耗）、更小的尺寸和更低的系統成本。通常涉及將多個芯片（Die）集成在一個封裝體內。
主要技術/類型：
代表： InFO（Integrated Fan-Out，臺積電），廣泛應用于移動處理器、網絡芯片等。
Chiplet: 芯粒技術。將原本一個大型SoC的功能模塊分解成多個更小、功能相對獨立的“小芯片”（Chiplet），這些Chiplet可以采用不同的工藝節點制造（優化性能和成本），然后通過先進封裝技術（如2.5D/3D、高密度基板）集成在一個封裝內。這是當前高性能計算（CPU, GPU, AI加速器）領域的關鍵技術。
SiP (System in Package): 系統級封裝。在一個封裝外殼或基板內，集成多個具有不同功能的裸芯片（如處理器、存儲器、RF、傳感器等）以及可能的無源元件，形成一個功能完整的系統或子系統。集成方式可以是2D并排或3D堆疊。
2.5D IC: 將多個芯片并排放置在硅中介層（Silicon Interposer）上。中介層通過其內部的高密度布線（通常是硅通孔TSV和微凸塊）實現芯片間的高速互連（帶寬遠超傳統PCB布線），中介層再通過焊球連接到封裝基板（如BGA）。典型代表是CoWoS（Chip on Wafer on Substrate）。
3D IC: 將多個芯片在垂直方向（Z方向）上直接堆疊并通過硅通孔（Through-Silicon Via, TSV）實現芯片間的垂直互連。能實現最短的互連路徑、最高的帶寬和最小的尺寸，但散熱和制造復雜性是巨大挑戰。
Fan-Out (扇出型封裝): 在晶圓級封裝（WLP）技術基礎上發展而來。將芯片（Die）放置在重構晶圓上，通過模塑料（Molding Compound）包裹，然后在模塑料表面進行高密度布線（RDL - Redistribution Layer），將芯片的I/O觸點“扇出”到更大的區域，形成焊球陣列。突破了芯片自身尺寸對I/O數量的限制，可以實現更高密度、更多I/O、更優的電熱性能，且尺寸仍接近芯片級。
Embedded Die (嵌入式芯片): 將裸芯片直接嵌入到PCB或多層基板內部?？蛇M一步減小系統厚度和尺寸，提高可靠性（芯片受保護更好）。
選擇封裝類型時考慮的關鍵因素
引腳數量/密度 (I/O Count/Pitch)
尺寸和外形限制 (Size/Form Factor)
性能要求 (電氣性能：速度、噪聲、功耗；熱性能：散熱需求)
可靠性要求 (工作環境、壽命)
成本 (封裝成本、PCB制造成本、組裝成本、測試成本)
制造和組裝能力 (工廠設備、工藝水平)
可測試性和可返修性 (Testability/Reworkability)
供應鏈和可用性
IC封裝技術是連接芯片微觀世界與電子系統宏觀世界的橋梁，其發展始終圍繞著更小、更快、更強、更省、更可靠的目標。從DIP到SMT的QFP、QFN，再到高密度的BGA、LGA，直至推動半導體產業前沿的先進封裝（SiP, 2.5D/3D, Chiplet, Fan-Out），封裝形式的演進深刻地影響著電子產品的性能和形態。選擇合適的封裝是電子系統設計中至關重要的一環。
