秉承“取之于開源，貢獻于開源”的理念，進迭時空在 Debug 軟件的開發與維護中，始終堅持 Upstream First 原則，積極將優化與修復反饋至開源上游，與全球開發者共同推動 RISC-V 生態的繁榮與發展。

Debug 相關軟件項目概覽

RISC-V 調試所涉及的核心開源軟件主要包括 GDB 和 OpenOCD。

GDB（GNU Debugger）是 GNU 項目下的功能強大的源碼級調試工具，允許開發者查看程序在執行時的內部狀態，包括設置斷點、單步執行、查看變量和內存等。在 RISC-V 生態中，GDB 繼續扮演開發人員重要的調試交互界面的角色。

OpenOCD（Open On-Chip Debugger）承擔了實現 RISC-V 調試規范的具體功能。作為一個支持多種架構的調試工具，OpenOCD 的官方代碼托管于https://review.openocd.org.為應對 RISC-V 這一新興架構的快速迭代與適配需求，社區為此專門 Fork 了一個支持 RISC-V 的適配版本，該版本托管于https://github.com/riscv-collab/riscv-openocd.

目前，riscv-openocd 已實現對 RISC-V 調試規范 v0.11 和 v0.13 的支持，并部分集成 v1.0 特性，能夠滿足日常開發調試需求，且仍在持續演進中。

此外，riscv-test 項目（https://github.com/riscv-software-src/riscv-tests）中提供了一套 Debug Tests 測試套件。由于調試過程依賴于多個系統組件的協同工作，該測試套件通過 Python 腳本調用 OpenOCD 和 GDB，模擬真實調試流程，執行端到端測試，從而有助于發現從Debug接口到相關底層組件中可能存在的問題。

始于 K1：一個 PR 的上游之路

在進迭時空首款 RISC-V AI CPU K1 芯片的研發過程中，OpenOCD 與 riscv-tests 在調試驗證環節發揮了關鍵作用。在 K1 研發階段，OpenOCD 已具備較為完善的基礎調試功能，然而，由于 K1 的硬件架構將 8 個核心分為 2 個 Cluster，每個Cluster對應一個調試模塊（Debug Module, DM），且兩個調試模塊共同連接至同一個調試傳輸模塊（Debug Transport Module, DTM），導致當時無論是開源 OpenOCD 還是商用調試器，均未支持此類“單 DTM 對接多 DM ”的結構。

得益于 OpenOCD 的開源特性，團隊得以對其進行自主修改。通過代碼分析，發現可借鑒其他架構的現有配置，僅需 6 行代碼即可實現對多 DM 調試結構的支持。完成修改并經 FPGA 驗證后，進一步補充了調試日志等輔助內容，最終向上游社區提交了一個總計 27 行改動的初始 PR。

該 PR 獲得了社區維護者的寶貴意見。經過 126 次評審討論，最終完成修改并合入的 PR 代碼行數擴充至 396 行。除增強檢查機制、更新文檔外，還對 DM 層接口進行了重構，使代碼更加清晰、易于維護。

盡管最初未預料到僅6行的修改最終會演變?yōu)閿?shù)百行的代碼重構，但這一過程顯著加深了團隊對代碼的理解，既降低了未來維護成本，同時為開源生態貢獻了力量，是一次值得的投入。

在與社區的溝通中，開放、協作的氛圍和有效的技術支持堅定了進迭時空將改進貢獻回上游的決心——從最開始就把事情做對，而非在下游維護一個“打補丁”版本，反復應對版本沖突。

從 K1 到 K3：持續投入迭代

在 K1 調試支持完成后，相關配置文件已提交至 OpenOCD 主線?，F(xiàn)在用戶可直接使用上游版本調試 K1，無需額外補丁。

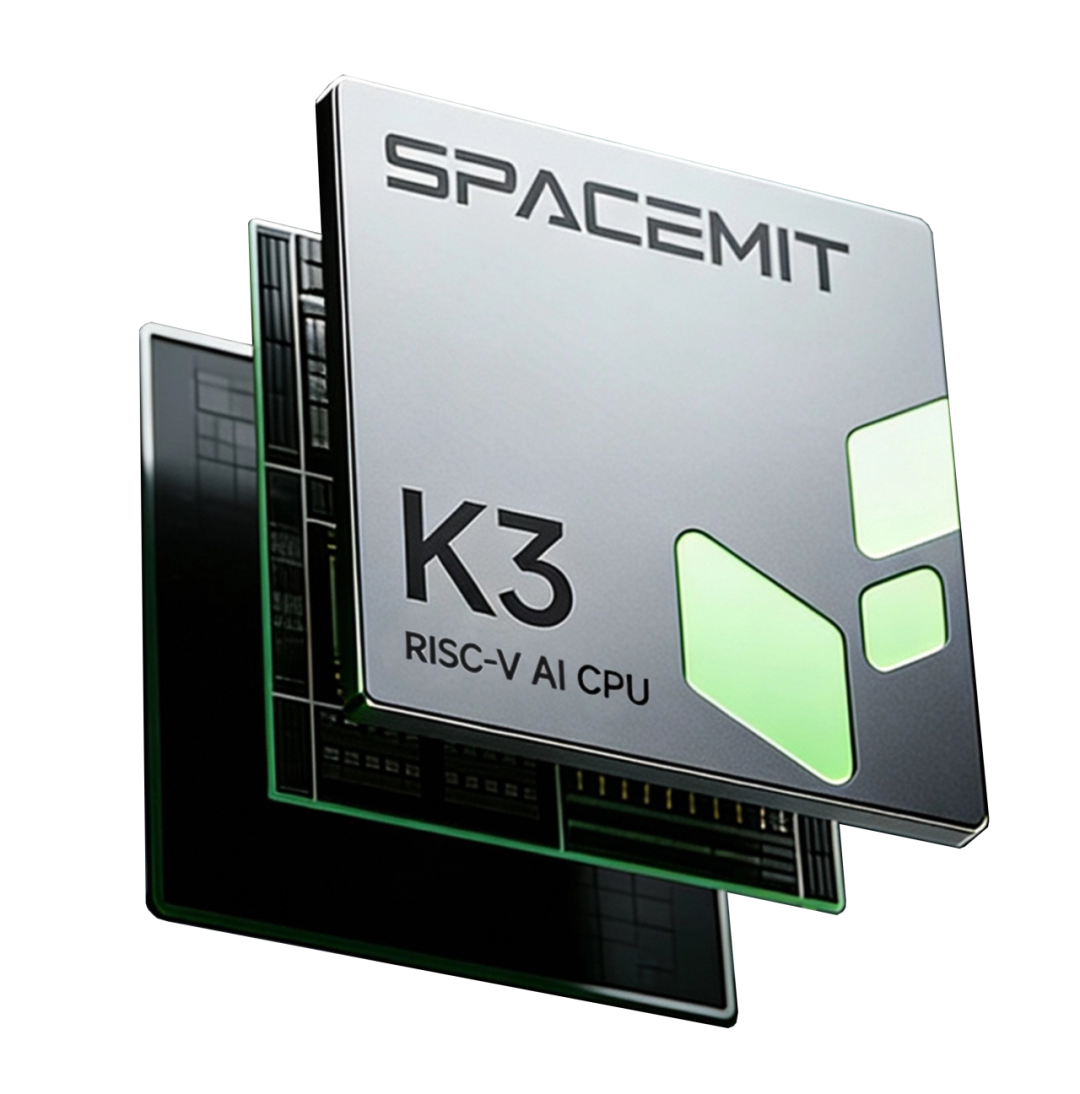

除了 K1 中發現和修復的若干問題，進迭時空在下一代芯片 K3 的研發過程中也識別出新的需求與挑戰。例如，K3 采用的 X100 核心支持虛擬化擴展，其在調試虛擬機時暴露出 OpenOCD 地址轉換邏輯的潛在問題；同時， Debug v1.0中 External Trigger 等新功能的引入，也催生了新的代碼改進需求。在發現和解決這些問題后，進迭時空選擇將其都提交至社區。等到 K3 正式交付，開發者將能夠像使用K1時一樣， 直接使用上游版本即可支撐調試需求，獲得良好的調試體驗。

未來展望

截至目前，進迭時空已累計向 OpenOCD 與 riscv-tests 貢獻并合入40余個Commit，另有數個補丁仍在評審中。在此特別感謝社區開發者，尤其是幾位維護者（@timsifive、@en-sc、@JanMatCodasip）在代碼評審與協作中給予的支持。

RISC-V 調試規范自 2018 年 12 月發布 v0.13 以來，經過社區共同努力，已于 2025 年 2 月正式批準 v1.0 版本。目前，riscv-openocd 的代碼在持續完善，上游 OpenOCD 也正在加快合并來自 RISC-V Fork的改動。

隨著 RISC-V 生態的發展，CPU 核心、SoC 系統與軟件棧日趨復雜，高效可靠的調試手段愈發重要。RISC-V 本身的開放性與靈活性，也為調試技術的探索提供了廣闊空間，例如日漸成熟的 Trace 規范即將帶來更強大的調試能力。
