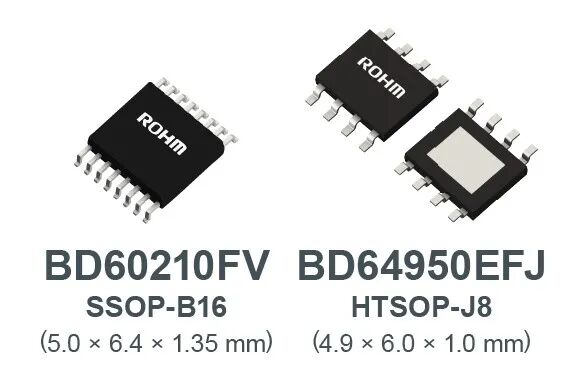

全球知名半導體制造商ROHM（總部位于日本京都市）推出可廣泛適用于直流有刷電機的通用電機驅動器IC“BD60210FV”（20V耐壓，2通道）和“BD64950EFJ”（40V耐壓，1通道），新產品適用于包括冰箱、空調等白色家電在內的消費電子以及工業設備領域。

近年來，從白色家電等消費電子到工業設備領域，控制機構的電動化進程加速，對更加節能的直流有刷電機的需求日益增長。另一方面，要求電機驅動器實現設計標準化、減少外置元器件數量、可靠性高、體積小巧。如何兼顧成本和設計效率已成為重要市場需求。ROHM針對這些需求，推出兼顧通用性、空間節省程度及設計便捷性的兩款產品“BD60210FV”和“BD64950EFJ”，助力提升應用產品的設計效率與性能。

兩款產品均采用通用性好的封裝形式，不僅易于引入新設計中，還可顯著提升電路變更、衍生型號開發以及設計標準化的效率。另外，新產品還實現低待機電流（Typ：0.0μA，Max：1.0μA），可大幅提升應用產品待機時的節能性能。

“BD60210FV”是一款可驅動2個直流有刷電機或1個步進電機的雙路（2ch）H橋*1直接PWM控制*2型電機驅動器。通過采用無需升壓的H橋電路結構，更大程度地減少了外置元器件數量，從而有助于進一步節省空間和簡化設計。

而“BD64950EFJ”則采用單路（1ch）H橋電路，同時支持直接PWM控制和恒流PWM控制*3兩種控制方式。另外，采用低導通電阻設計，可有效抑制發熱，實現高效率電機驅動。該產品耐壓40V，適用于需要高電壓（24V）驅動的有刷直流電機。

新產品已經開始量產（樣品價格300日元/個，不含稅），并已開始通過電商進行銷售，均可購買(BD60210FV、BD64950EFJ）。另外，ROHM還提供可助力應用產品開發和設計的評估板(BD60210FV-EVK-001、BD64950EFJ-EVK-001)。

未來，ROHM將繼續擴充消費電子和工業設備領域的電機驅動解決方案，為社會舒適性的提升和節能貢獻力量。

應用示例

?消費電子設備

冰箱（制冰機旋轉和風門控制）、空調（百葉窗控制）、打印機（導軌移動）

掃地機器人（刷頭旋轉）、熱水器和電飯煲（閥門控制）、加濕器（驅動風扇控制）

?工業設備

自動門和卷簾門（動作控制）、小型傳送帶（傳送控制）、電動工具（旋轉控制）

其他各種小型電機控制

術語解說

*1) H橋

一種用來控制電機旋轉方向的電子電路。在繪制電路圖時，因4個開關（晶體管或MOSFET）呈H形排列而被稱為“H橋”。

*2) 直接PWM控制

直接將PWM（脈寬調制）信號傳輸至H橋等電路，以此直接控制電機轉速的方式。通過PWM占空比調節供給電機的電壓。電路結構相對簡單，響應速度較快。

*3) 恒流PWM控制

為保持電機電流恒定而采用PWM控制方式。這種控制方式能使電機在低速時仍能保持轉矩，適用于需要精密控制的設備等應用。
