當美式「ETHERNET IP」空降日式「CC-Link」戰區：我在食品廠搞了場“和平協議”
1. 項目背景與產品特性
在現代化食品加工廠中，不同品牌自動化設備之間的數據互通常成為提升生產效率的瓶頸。某大型食品加工企業新建生產線采用了羅克韋爾ControlLogix PLC作為主控制器，而分揀包裝段則沿用現有的三菱Q系列PLC系統。兩條產線獨立運行，生產數據需人工匯總，導致實時性差、錯誤率高。

EtherNet/IP是羅克韋爾主推的工業以太網協議，基于標準以太網技術，支持實時I/O數據交換與信息通信。CC-Link IE則是三菱電機開發的千兆工業網絡，具有確定性和實時性強的特點。兩種協議互不兼容，直接通信無法實現。

2. 解決方案設計
經過技術評估，我們采用了支持雙協議棧的智能網關方案。該網關具備以下核心特性：
- 支持EtherNet/IP從站功能，可與羅克韋爾PLC無縫集成
- 支持CC-Link 基本站功能，可連接三菱PLC網絡
- 數據映射表可靈活配置，支持最大2048字節數據交換
- 內置工業級處理器，交換延遲低于5毫秒
- DIN導軌安裝，適應食品廠高濕度、低溫環境

3. 實施過程與網絡拓?fù)?br /> 實施分為三個階段進行：
第一階段：網絡架構調整
在羅克韋爾PLC機柜內安裝協議轉換網關，通過RJ45接口連接ControlLogix的EtherNet/IP網絡。同時，從網關引出光纖連接至50米外的三菱PLC控制箱，接入CC-Link IE環網。

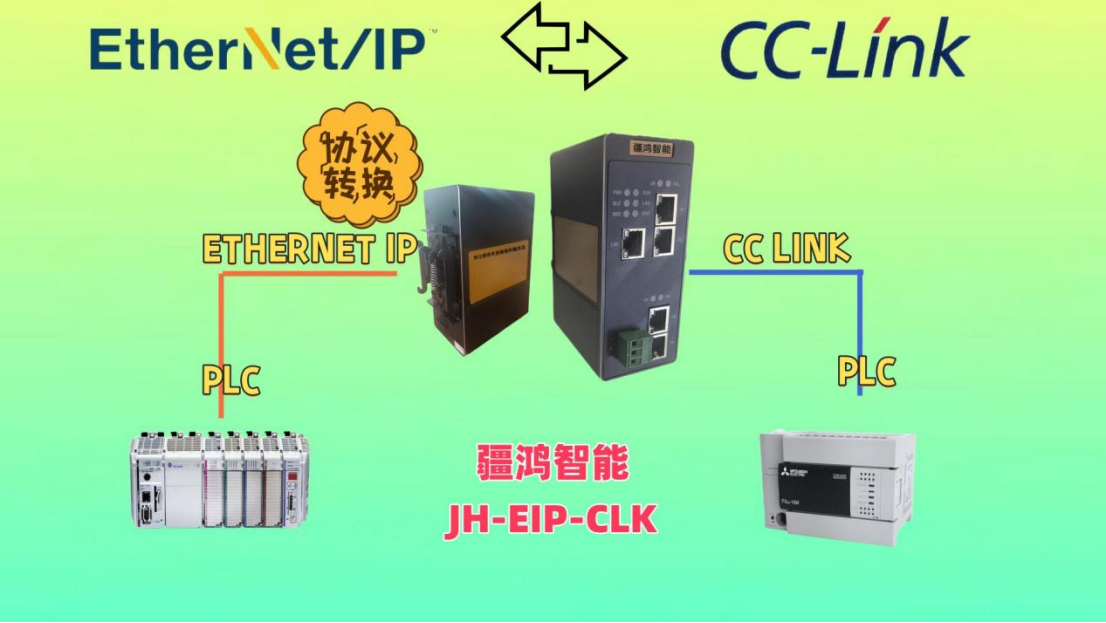

拓?fù)浣Y(jié)構如下：
```
[羅克韋爾ControlLogix PLC]--(EtherNet/IP)--[疆鴻智能協議轉換網關]--(CC-Link )--[三菱Q系列PLC]
|
[人機界面監控站]
```
第二階段：參數配置
在羅克韋爾Studio 5000中導入網關提供的EDS文件，添加網關作為通用EtherNet/IP模塊。在三菱GX Works2中設置網關為CC-Link基本站，分配輸入輸出緩沖區地址。

第三階段：數據映射調試
根據生產需求，建立了以下關鍵數據交換：
- 羅克韋爾→三菱：生產速度設定、配方參數、設備啟動命令
- 三菱→羅克韋爾：包裝段實時產量、設備狀態、故障代碼

4. 協議轉換原理與實現
網關內部采用分層處理機制，核心轉換流程為：

物理層：自動適應兩端網絡速率（EtherNet/IP為100Mbps，CC-Link為1Gbps），完成電氣信號轉換。

數據鏈路層：解析EtherNet/IP的CIP封裝幀，提取應用層數據；同時構建CC-Link的循環傳輸幀，確保實時性要求。
應用層轉換：通過預先配置的映射表，將EtherNet/IP的CIP對象（如Class 1 I/O連接）轉換為CC-Link IE的軟元件地址（如D、M寄存器）。轉換算法采用雙向緩沖機制，確保數據一致性。
具體實現中，關鍵創新點是開發了動態優先級調度算法：對于包裝段急停信號等關鍵數據，網關可識別并優先傳輸，延遲控制在1毫秒內；而對于產量統計等非實時數據，則采用批量傳輸模式，優化帶寬利用率。

5. 應用效果與對比
實施前后關鍵指標對比：
| 指標 | 實施前 | 實施后 | 提升幅度 |
|------|--------|--------|----------|
| 數據同步延遲 | 人工記錄約2小時 | 實時同步(<100ms) | 72000倍 |
| 生產換型時間 | 15-20分鐘 | 3-5分鐘 | 75% |
| 設備綜合效率(OEE) | 68% | 83% | 22% |
| 數據記錄錯誤率 | 每月3-5次 | 零錯誤 | 100% |

此外，系統實現了故障連鎖功能：當包裝段設備異常時，上游加工段可在0.5秒內自動降速，減少物料浪費。全年預計減少因信息不同步導致的停機時間約240小時。

6. 行業推廣價值
食品加工行業普遍存在以下特點：設備來源多樣化、生產線分段建設、對衛生安全要求高。本方案具有顯著的行業推廣價值：
擴展性強：同一網關平臺可支持多種協議轉換，適應不同品牌設備混用的場景。
成本效益突出：相比全線設備品牌統一的改造方案，協議轉換方案投資減少約60%，實施周期縮短70%。
易于維護：網關提供Web配置界面和診斷工具，廠內電氣人員經簡單培訓即可掌握日常維護。
該方案已成功復制到三家同類食品企業，均取得良好效果。特別在乳制品、烘焙食品等對生產節拍協調要求高的領域，價值尤為突出。
創新總結
本次實施的核心創新在于開發了針對食品生產特性的智能映射策略：不僅完成協議轉換的基本功能，更深入分析食品加工工藝特點，優化數據傳輸?shù)膬?yōu)先級和時序。例如，在殺菌工序與包裝工序之間建立溫度-速度聯動機制，當包裝機短暫停頓時，上游殺菌溫度自動微調，避免能源浪費。
實踐表明，在制造業轉型升級背景下，通過協議轉換實現“數據貫通”比“設備統一”更具經濟性和可行性。這種以數據為中心、而非以品牌為中心的集成思路，為傳統工廠智能化改造提供了新路徑。未來的發展方向?qū)⑹沁吘売?jì)算與協議轉換的深度融合，在網關層面實現初步的數據分析與優化控制，進一步提升食品生產的智能化水平。
