雙脈沖測試技術解析報告:國產碳化硅(SiC)功率模塊替代進口IGBT模塊的驗證與性能評估

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2025-12-15 07:48 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

雙脈沖測試技術解析報告:國產碳化硅(SiC)功率模塊替代進口IGBT模塊的驗證與性能評估


傾佳電子(Changer Tech)是一家專注于功率半導體新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向,力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

1. 執行摘要 (Executive Summary)

在全球電力電子產業的宏觀版圖中,一場深刻的技術變革正在加速演進:以碳化硅(SiC)為代表的寬禁帶(WBG)半導體器件正逐步取代傳統的硅基絕緣柵雙極晶體管(IGBT)。在中國市場,這一技術迭代與“國產替代”的國家戰略緊密交織,形成了一股推動供應鏈本土化與技術升級的合力。隨著基本半導體(BASIC Semiconductor)等國產廠商在SiC MOSFET模塊研發上的突破,如何科學、量化地驗證這些國產器件相較于國際巨頭(如Fuji、Infineon)產品的性能平權甚至超越,成為了產業界關注的核心命題。

傾佳電子詳盡闡述**雙脈沖測試(Double Pulse Test, DPT)**這一核心驗證方法論的物理原理、實施細節及其在國產SiC模塊加速替代進口IGBT進程中的戰略意義。雙脈沖測試不僅是實驗室中的一項標準測試程序,更是連接芯片設計、模塊封裝與系統應用的關鍵紐帶。通過這一測試,工程師能夠剝離靜態參數的局限,深入探究功率器件在納秒級開關瞬態下的動態行為,從而揭示器件的開關損耗、反向恢復特性以及寄生參數影響。

傾佳電子基于基本半導體提供的詳實技術資料(涵蓋Pcore?2、34mm/62mm工業標準封裝及創新的L3封裝模塊),深入剖析了國產SiC模塊在高溫(175°C)、大電流(高達540A以上)及高頻工況下的實測表現。分析表明,通過精準的DPT實施,國產SiC模塊展現出了極具競爭力的動態性能——如顯著降低的關斷損耗(Eoff?)和優異的反向恢復特性——這為固態變壓器SST、儲能變流器PCS、光伏儲能(ESS)及高端工業裝備實現更高效率、更小體積的系統設計提供了堅實的數據支撐,從而在戰略層面加速了國產功率半導體對進口IGBT模塊的市場替代。

2. 功率半導體動態特性的理論基石:雙脈沖測試原理

要深刻理解雙脈沖測試在國產替代中的戰略價值,首先必須剖析其物理機制。不同于靜態參數(如RDS(on)?、BVDSS?)反映器件的穩態能力,動態參數決定了器件在實際功率變換系統(如逆變器、變流器)中的損耗與可靠性。DPT通過一種巧妙的脈沖序列設計,在無需復雜系統(如全橋逆變器)和持續大功率負載的情況下,精確捕捉器件的開關瞬態。


2.1 硬開關物理機制與IGBT/SiC的本質差異

絕大多數大功率電力電子裝置工作在“硬開關”模式下。在此模式中,功率器件需要在承受高電壓的同時切斷大電流,或在承受高電壓時迅速導通電流。這一過程雖然僅持續幾十至幾百納秒,但產生的電壓電流重疊區域構成了主要的開關損耗(Eon? 和 Eoff?)。

傳統硅基IGBT是雙極型器件,依賴少數載流子注入來降低導通電阻。在關斷時,這些少數載流子需要復合消失,導致了顯著的“拖尾電流”(Current Tail),這是造成IGBT高關斷損耗的物理根源。相比之下,SiC MOSFET是單極型器件,依靠多數載流子導電,理論上沒有拖尾電流,開關速度極快。然而,這種極高的dv/dt和di/dt(變化率)對測試提出了嚴峻挑戰。DPT的核心任務,就是在一個受控的感性負載環境中,復現這種硬開關應力,從而量化SiC相對于IGBT的代際優勢。

2.2 雙脈沖測試(DPT)的電路拓撲與工作時序


雙脈沖測試電路本質上是一個半橋結構,利用感性負載的電流續流特性來模擬實際工況。

2.2.1 核心電路構成

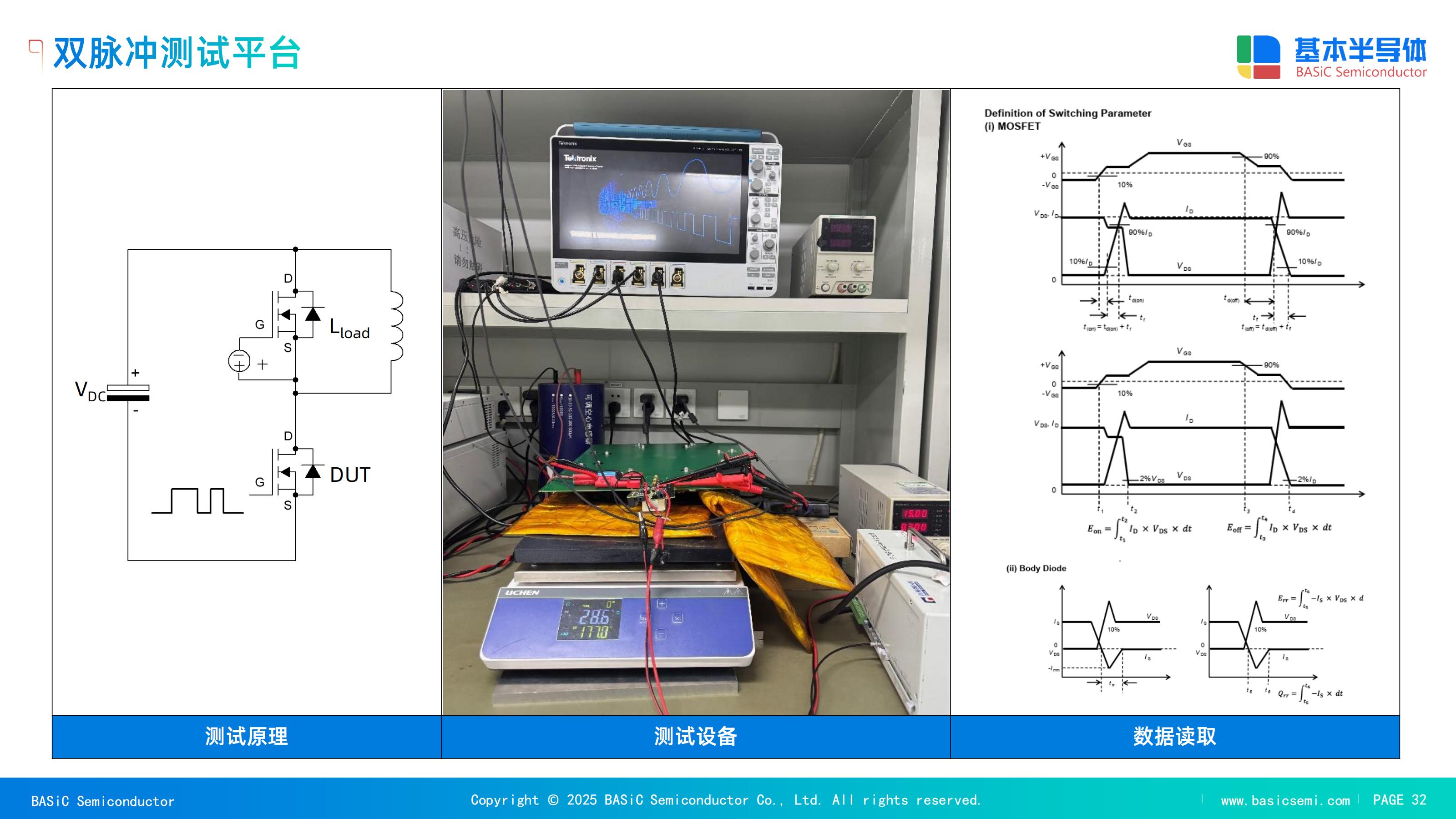

根據基本半導體的技術文檔 ,一個標準的DPT測試平臺包含以下關鍵組件:

直流母線電容DC Link Capacitor): 提供穩定的直流電壓(VDC?),在開關瞬間吸收或提供巨大的脈沖電流,其低雜散電感特性至關重要。

感性負載(Inductive Load, Lload?): 通常連接在半橋的上橋臂(針對下橋臂測試)或下橋臂(針對上橋臂測試)。電感的作用是在極短的開關間隔內充當恒流源。

待測器件(DUT): 被測試的SiC MOSFET模塊(通常位于下橋臂)。

續流二極管(Freewheeling Diode): 與負載并聯的器件(通常是配對模塊的體二極管或獨立SBD),用于在DUT關斷期間為電感電流提供回路。

驅動電路(Gate Driver): 提供精確的柵極控制電壓?;景雽w模塊推薦使用+18V/-4V的驅動電壓 1,以確保充分導通并防止誤導通。

2.2.2 脈沖序列的邏輯解析

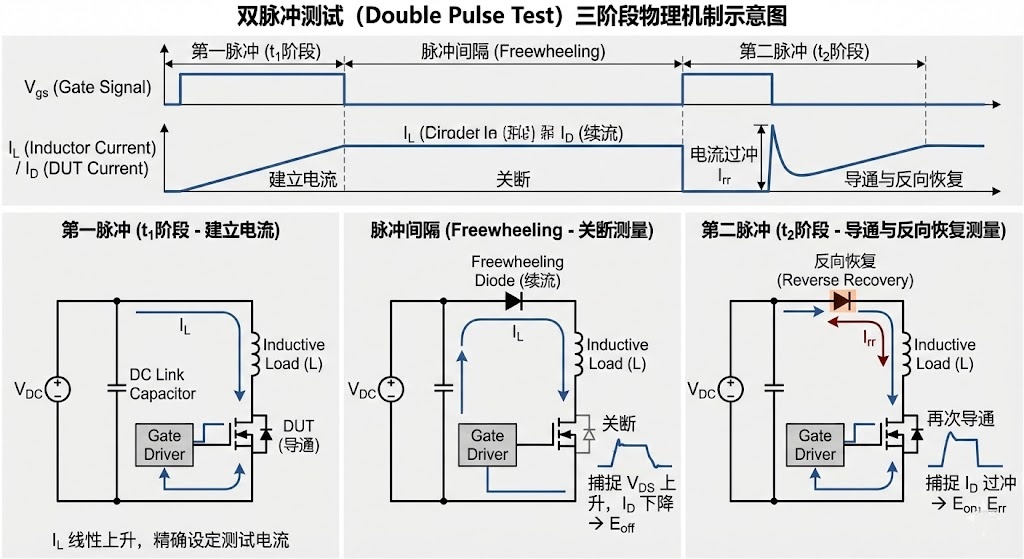

“雙脈沖”之名源于施加在DUT柵極上的兩個特定脈寬的驅動信號。整個過程分為三個階段,旨在捕捉特定的動態參數:

第一脈沖(t1?階段 - 建立電流):

DUT導通,直流母線電壓加在負載電感上。根據公式 IL?=LVDC??ton??,電感電流線性上升。通過控制第一脈沖的寬度,工程師可以精確設定測試電流(例如,在BMF540R12KA3測試中設定為540A )。此階段結束時刻,即第一脈沖關斷瞬間,用于測量關斷特性。

脈沖間隔(Freewheeling - 關斷測量):

DUT關斷。由于電感電流不能突變,電流換流至上橋臂的續流二極管。此時,DUT承受母線電壓,電流下降。通過捕捉這一瞬間的電壓(VDS?)上升和電流(ID?)下降波形,積分計算可得關斷損耗(Eoff?)。

第二脈沖(t2?階段 - 導通與反向恢復測量):

DUT再次導通。電流需從上橋臂二極管換流回DUT。此時,上橋臂二極管經歷反向恢復過程,產生反向恢復電流(Irr?),該電流疊加在負載電流上流經DUT,形成電流過沖。捕捉這一瞬間的波形,可計算導通損耗(Eon?)以及二極管的反向恢復損耗(Err?)。

2.3 關鍵動態參數的物理意義


在SiC替代IGBT的語境下,DPT測得的幾個參數具有決定性的戰略意義:

開通損耗(Eon?)與二極管反向恢復(Qrr?):

在IGBT模塊中,反向恢復電流往往巨大,不僅增加了下管的開通損耗,還帶來嚴重的電磁干擾(EMI)。而在基本半導體的BMF240R12E2G3模塊中,由于采用了內置SiC肖特基勢壘二極管(SBD)或高性能體二極管,實現了“二極管零反向恢復行為” 。DPT測試能夠清晰地展示出SiC模塊幾乎可以忽略不計的Qrr?(例如0.59 μC vs 競爭對手的1.24 μC 1),這是SiC實現高頻化的物理基礎。

關斷損耗(Eoff?)與拖尾電流:

這是SiC對IGBT最致命的打擊點。DPT波形顯示,SiC MOSFET的關斷幾乎是瞬間完成的,沒有IGBT那樣的電流拖尾。數據表明,在相同工況下,SiC的Eoff?通常僅為同規格IGBT的20%-30%。這意味著在不需要軟開關技術的情況下,系統頻率可以提升5-10倍。

3. 實施方法與技術挑戰:駕馭SiC的極致速度

雖然DPT原理簡單,但針對SiC器件的實施卻極具挑戰性。SiC MOSFET的開關速度極快,di/dt可達數千安培每微秒(如BMF540R12KA3在540A時di/dt高達10.86 kA/μs )。這種極端工況對測試平臺的寄生參數控制提出了苛刻要求。

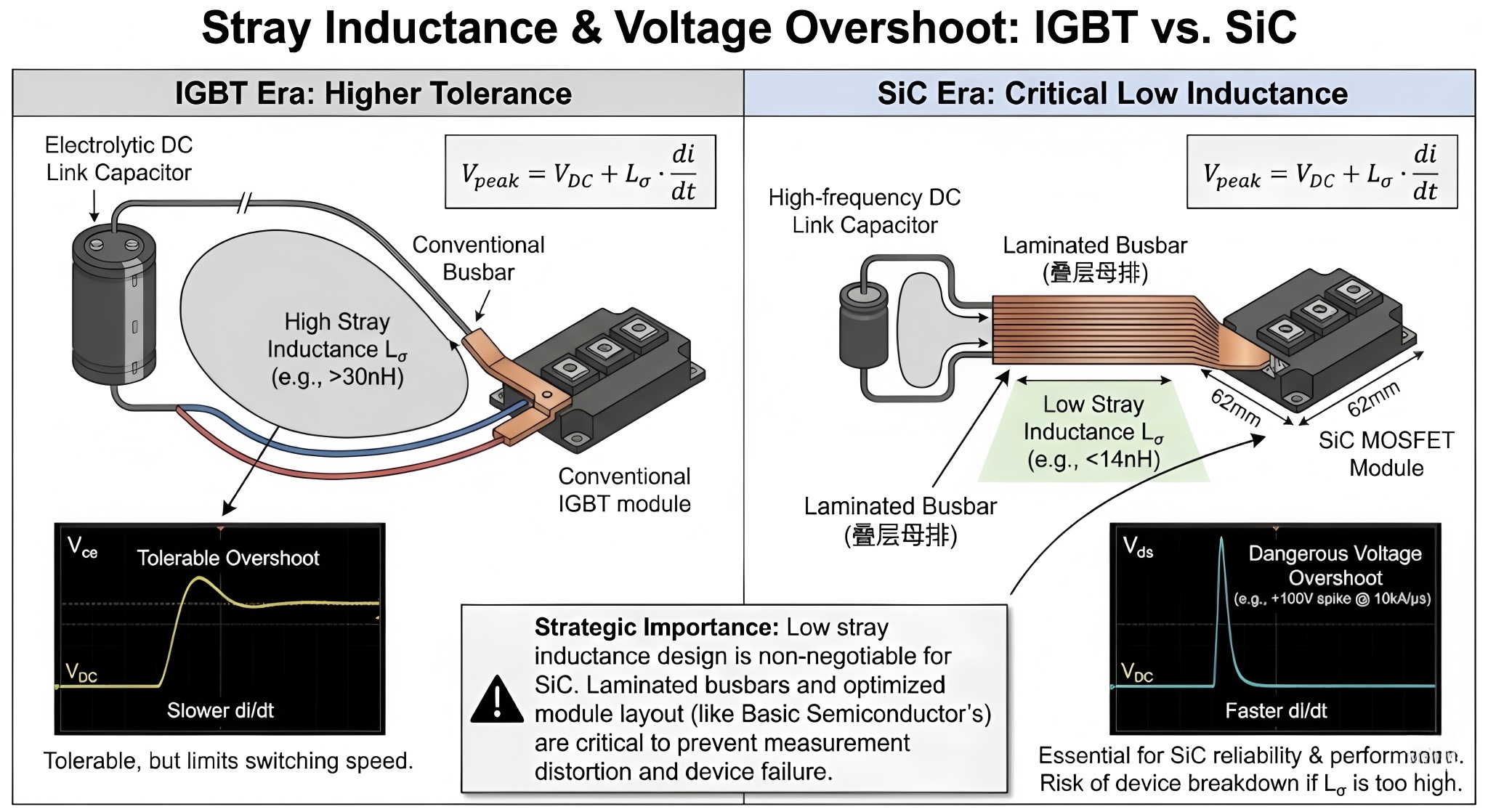

3.1 低雜散電感回路設計的絕對必要性


在IGBT時代,幾十納亨(nH)的雜散電感或許可以容忍,但在SiC時代,這足以導致器件損毀。電壓過沖(Voltage Overshoot)遵循公式:

Vpeak?=VDC?+Lσ??dtdi?

其中Lσ?是回路總雜散電感。當di/dt達到10 kA/μs時,僅僅10nH的電感就會產生100V的電壓尖峰。

基本半導體的產品文檔反復強調“低雜散電感設計”(Low inductance design),其62mm模塊的內部雜散電感控制在14nH以下 。在DPT實施中,必須采用疊層母排(Laminated Busbar)連接直流電容與模塊,以最小化回路面積。若測試平臺的Lσ?過大,不僅會導致測量數據失真(人為增加震蕩),甚至可能因過壓擊穿昂貴的SiC模塊。

3.2 高帶寬測量系統的構建

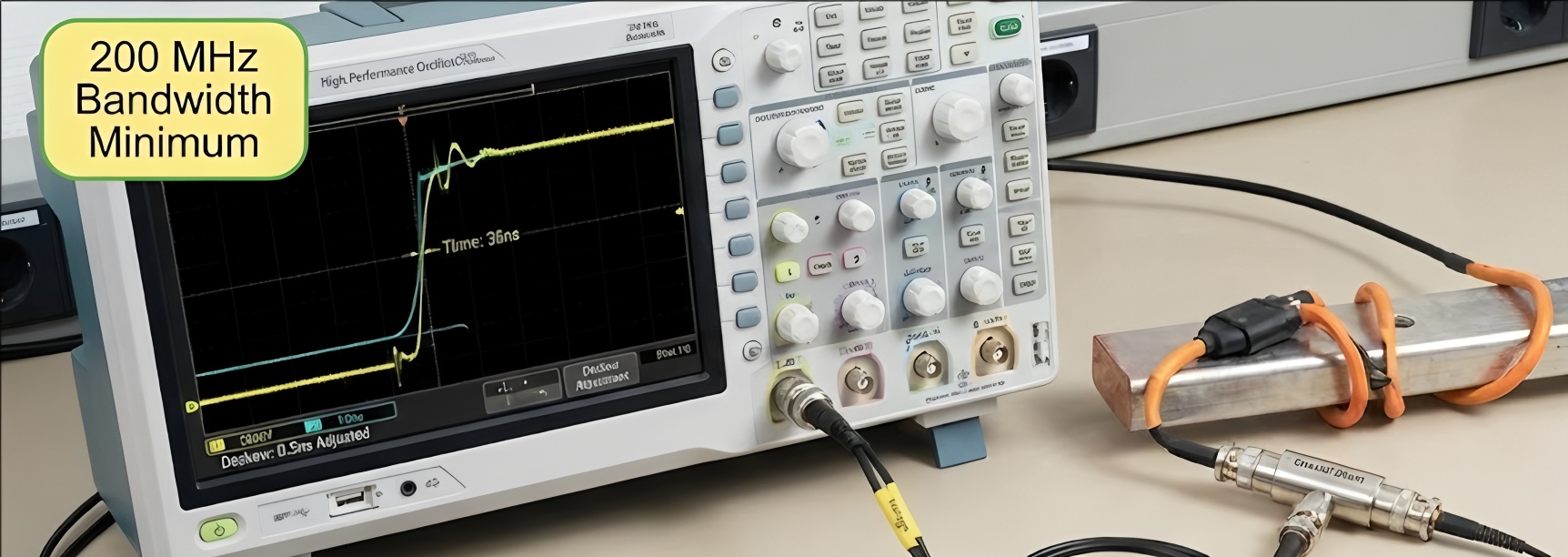

要捕捉上升時間(tr?)僅為幾十納秒(如BMF60R12RB3僅為36ns )的波形,測試探頭和示波器的選擇至關重要。

帶寬要求: 系統帶寬至少應為信號等效頻率的3-5倍。對于SiC,通常需要200MHz甚至更高帶寬的電壓探頭和羅氏線圈(Rogowski Coil)或同軸分流器(Coaxial Shunt)。

信號歪斜(Deskew): 電壓和電流探頭的傳輸延遲差異會導致P(t)=v(t)?i(t)積分計算的巨大誤差。在DPT實施中,必須使用校準夾具對探頭進行納秒級的延時校準(Deskew)。

3.3 柵極驅動的精細調控

DPT測試也是對驅動方案的驗證。由于SiC MOSFET存在米勒效應(Miller Effect),極高的dv/dt可能通過Crss?(反向傳輸電容)耦合至柵極,導致誤導通。

實施DPT時,通常采用負壓關斷(如-5V )來提高抗干擾裕度。同時,通過調整外部柵極電阻Rg?(如1中提到的RG(on)?=15Ω,RG(off)?=8.2Ω),可以在開關速度與震蕩/過沖之間找到最佳平衡點。

4. 深度數據分析與競品對標:國產SiC的性能真相

戰略意義不僅在于“有”,更在于“優”。通過對基本半導體提供的DPT測試數據進行深度挖掘,并與國際一線競品(Wolfspeed、Infineon)進行橫向對比,我們可以清晰地看到國產SiC模塊的市場競爭力。

4.1 34mm/Pcore?2 模塊:工業級標準的全面超越

基本半導體的BMF240R12E2G3(1200V/240A)模塊直接對標國際巨頭的主流產品。依據1提供的雙脈沖測試對比數據(測試條件:800V, 400A, 125°C),我們整理出如下關鍵性能矩陣:

表 1:國產與國際競品動態性能對標分析

關鍵動態參數 (測試條件: 800V, 400A, 125°C) 基本半導體 (BASIC) BMF240R12E2G3 國際競品 W (Wolfspeed) CAB006... 國際競品 I (Infineon) FF6MR... 戰略解讀與技術洞察
關斷損耗 (Eoff?) 6.76 mJ 10.87 mJ 8.85 mJ 顯著優勢 (-38%): 這是最具戰略價值的數據。更低的Eoff?意味著國產模塊在高頻應用(如20kHz以上)中將展現出壓倒性的效率優勢,直接降低系統散熱成本。
開通損耗 (Eon?) 18.48 mJ 15.55 mJ 15.39 mJ 略高,但這通常是權衡設計的結果。為了抑制開通震蕩或EMI,可能在內部Rg?或柵極結構上做了優化,犧牲少量Eon?換取更好的魯棒性。
總開關損耗 (Etotal?) 25.24 mJ 26.42 mJ 24.24 mJ 總體持平: 盡管互有優劣,但總損耗與國際頂尖水平處于同一梯隊,證明國產芯片在能效上已無代差。
反向恢復電荷 (Qrr?) 0.59 μC 1.24 μC 0.55 μC 卓越的二極管性能: 極低的Qrr?不僅降低了Eon?,還大幅減少了開關過程中的EMI噪聲,簡化了系統的濾波器設計。
電壓過沖 (Vpeak?) 983 V 944 V 981 V 處于安全工作區(SOA)內,且與競品相當,表明國產模塊的封裝雜散電感控制達到了國際先進水平。

深度洞察:

數據表明,國產模塊并非簡單的“替代品”,而是在某些關鍵指標(如Eoff?)上實現了“超越”。對于儲能變流PCS而言,關斷損耗的降低直接轉化為效率的提升。這種基于DPT實測數據的性能優勢,是國產模塊打破進口品牌市場壟斷的最有力武器。

4.2 62mm 大功率模塊:從數據看系統級影響

針對更高功率的應用(如集中式光伏逆變器、大功率儲能PCS),62mm封裝是行業標準。基本半導體的BMF540R12KA3(1200V/540A)在DPT測試中展現了驚人的能力。

極高的電流處理能力: 在測試中,該模塊在540A電流下,關斷損耗僅為12.7 mJ(175°C)。這意味著在半兆瓦級的系統中,單次開關的熱沖擊極小。

高溫穩定性驗證: DPT測試涵蓋了25°C至175°C的寬溫域。數據顯示,隨著溫度升高,SiC MOSFET的開關損耗增加幅度遠小于IGBT。例如,BMF60R12RB3的Eon?從25°C的1.7mJ增加到175°C的2.0mJ ,這種熱穩定性保證了系統在極端高溫環境下的可靠運行,減少了降額設計的需求。

4.3 創新L3封裝與雙向開關:定義未來電網形態

DPT技術同樣應用于前沿拓撲的驗證。基本半導體推出的L3封裝共源極雙向開關(BMCS002MR12L3CG5)是針對固態斷路器(SSCB)和矩陣變換器的創新產品 。

雙向阻斷與導通驗證: 傳統的DPT只能測試單向開關。對于雙向開關,需要在兩個方向上分別進行脈沖測試。L3模塊的DPT數據顯示,其關斷延遲(td(off)?)約為600ns ,雖然比離散器件慢,但對于替代機械斷路器(毫秒級響應)而言,這是幾個數量級的提升。

保護電網安全: 這種納秒級的切斷能力,結合DPT驗證的可靠性,使得基于SiC的固態斷路器成為直流微電網的安全衛士。DPT在此處不僅驗證了損耗,更驗證了“保護速度”,具有極高的電網安全戰略意義。

5. DPT在國產替代時代的戰略意義

雙脈沖測試不僅僅是技術手段,在當前的宏觀背景下,它承載了多重戰略功能。

5.1 信任重建與供應鏈去風險化 (De-risking)

長期以來,國內工業巨頭對進口IGBT(如Infineon EconoDUAL系列)形成了路徑依賴。國產SiC要進入核心供應鏈,面臨的最大障礙是“信任赤字”。

DPT是打破信任壁壘的“測謊儀”。

通過完全一致的測試條件(相同的VDC?,Rg?,Lload?,Tj?),將國產模塊與進口模塊進行“背靠背”對比(Side-by-Side Comparison),DPT能夠提供不可辯駁的物理證據。如所示,當數據證明國產模塊在Eoff?和Qrr?上具有優勢時,采購決策便從“基于品牌的感性選擇”轉向“基于數據的理性選擇”。這對于保障國家能源互聯網的安全可控至關重要。

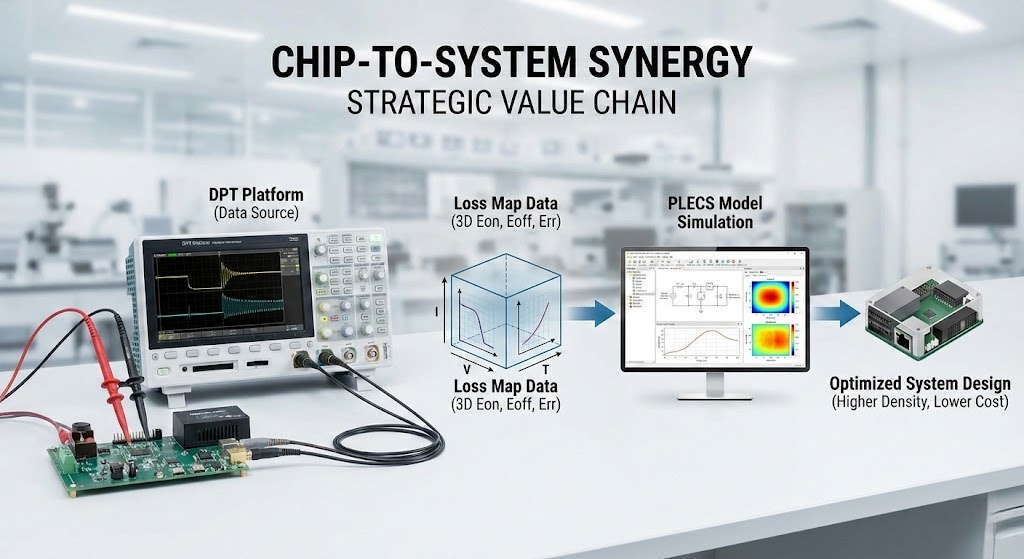

5.2 賦能系統仿真與正向設計 (Digital Twin Enabler)


在現代電力電子開發流程中,硬件迭代成本高昂。工程師越來越依賴仿真軟件(如PLECS、Simulink)進行虛擬設計。

DPT是仿真模型的“數據源頭”。

基本半導體的資料中明確提到提供“系統的電力電子和熱仿真設計參考” 。只有通過高精度的DPT,獲取不同電流、電壓、溫度下的Eon?,Eoff?,Err?三維數據圖譜(Loss Map),才能構建高精度的PLECS模型。

戰略價值: 國產廠商提供詳盡的DPT數據,意味著下游系統廠商可以更準確地預測系統效率和結溫,從而大膽地進行去余量設計(Design Optimization),提升整機的功率密度和性價比。這種“芯片-系統”協同能力的提升,是國產產業鏈整體向價值鏈高端攀升的標志。

5.3 推動技術路線的代際跨越

DPT揭示了SiC相對于IGBT的物理極限差異。

頻率突破: DPT證實了SiC極低的開關損耗,這使得光伏逆變器和充電樁的開關頻率可以從IGBT時代的10-20kHz提升至50-100kHz。頻率的提升直接導致磁性元件(電感、變壓器)體積的劇減。

系統形態重構: 基于DPT驗證的高頻能力,國產設備廠商可以設計出體積更小、重量更輕的“口袋式”逆變器或高功率密度電驅系統,從而在全球市場上獲得產品形態上的競爭優勢。

6. 結論與展望

深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。

wKgZPGkMni-AbrBVAAdeBCDwANQ685.pngwKgZO2kNRDWAKQieAAYnoo8wfus549.pngwKgZO2kNOcaAM2aAAAb4RMnV7os303.png

雙脈沖測試(DPT)作為功率半導體動態性能評估的“金標準”,在國產SiC模塊替代進口IGBT的歷史進程中扮演著至關重要的角色。它既是微觀物理層面的探針,精準剖析了SiC材料在納秒級瞬態下的低損耗、無拖尾優勢;又是宏觀戰略層面的基石,為國產供應鏈的自主可控提供了堅實的數據背書。

通過對基本半導體全系列產品的DPT數據分析,我們得出以下結論:

技術成熟度: 國產SiC模塊在關鍵動態指標(如關斷損耗、反向恢復)上已達到甚至部分超越國際一線水平,具備了全面替代的技術基礎。

應用賦能: DPT數據支撐了從電動汽車到智能電網的高頻化、高效化設計,推動了下游產業的形態升級。

未來演進: 隨著更高電壓等級(如2200V)和更復雜拓撲(如雙向開關)的出現,DPT技術也將向著更高絕緣等級、更多物理量耦合(如熱-電耦合)的方向演進。

在“碳達峰、碳中和”與“半導體自主可控”的雙重驅動下,用好雙脈沖測試這一工具,深入挖掘SiC的潛能,將是國產功率半導體產業實現從“跟隨”到“引領”跨越的關鍵路徑。

附錄:關鍵模塊技術參數參考表

為方便技術對標,以下列出本報告分析的核心國產模塊DPT實測關鍵指標:

模塊型號 封裝形式 電壓/電流 RDS(on)? @25°C Eoff? (額定工況) 雜散電感 Lσ? 應用場景
BMF60R12RB3 34mm 1200V / 60A 21.2 mΩ 0.8 mJ (60A) < 15 nH 高頻焊機、感應加熱
BMF240R12E2G3 Pcore?2 1200V / 240A 5.5 mΩ 1.8 mJ (240A) 20 nH 充電樁、APF
BMF540R12KA3 62mm 1200V / 540A 2.5 mΩ 11.1 mJ (540A) < 30 nH 儲能PCS、光伏逆變
BMCS002... L3 1200V / 760A 2.6 mΩ 106 mJ (760A) - 固態斷路器


審核編輯 黃宇
