在企業網絡部署、數據中心建設都離不開光模塊與交換機。光模塊主要是用來將電信號與光信號進行轉換，而交換機則是對光電信號起到轉發作用。在眾多光模塊中，SFP+光模塊是目前被應用的最多的光模塊之一，在與交換機搭配使用時采用不同的連接方式可實現不同的網絡需求。

一、SFP+光模塊與交換機如何搭配使用

不同類型的光模塊與交換機連接，可應用于不同的組網方案中，下面為大家介紹幾種SFP+光模塊與交換機的實際搭配應用方案。

方案一：10G SFP+萬兆光模塊與交換機之間的連接

依次將4塊10G SFP+光模塊插入一臺交換機的10-Gbps SFP+端口中，再將一塊40G QSFP+光模塊插入另一臺交換機的40-Gbps QSFP+端口中，最后在中間以一根分支光纖跳線進行連接。

該連接方式主要實現了網絡從10G向40G的擴展，可快速、簡便的滿足數據中心的網絡升級需求。

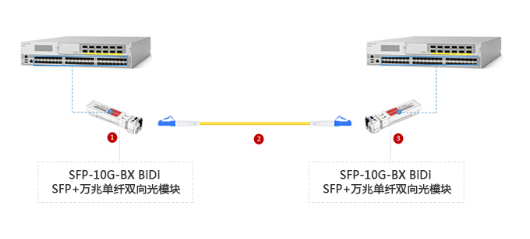

方案二：BIDI SFP+萬兆單纖雙向光模塊與交換機之間的連接

將光模塊分別插入兩臺交換機的SFP+端口中，再用與光模塊連接口對應的LC光纖跳線將兩臺交換機上的光模塊進行連接。

該連接方式有效的實現了最簡單經濟的數據連接，可應用于數據中心、企業布線以及電信運營傳輸?shù)?a target="_blank">以太網連接中。

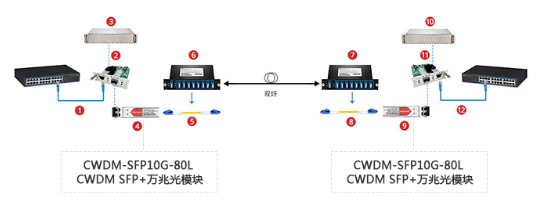

方案三：CWDM SFP+萬兆光模塊與交換機之間的連接

該連接方式用了中繼箱、光纖收發器、CWDM粗波分復用器等來將光模塊與交換機進行連接，實現了將10G萬兆以太網交換機上的RJ45電口轉換為CWDM粗波分復用器需要的CWDM波長。

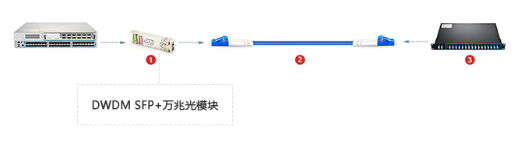

方案四：DWDM SFP+萬兆光模塊與交換機之間的連接

將光模塊插入交換機SFP+端口中，再用鎧裝光纖跳線將其與DWDM密波分復用器進行連接。

該連接方式實現了長途傳輸中對光信號的保護，能最大程度的降低光波損耗，適用于長距離的光信號傳輸。

二、SFP+光模塊與交換機連接注意事項

1、注意兩端交換機所使用的光模塊的波長、傳輸距離是否相同，以及單纖雙纖、單模多模問題，若出現兩端不對等的情況時，應使用相對應的轉換器;

2、光模塊在使用時要盡量避免靜電與磕碰，若出現磕碰，則不建議繼續使用該光模塊;

3、注意光模塊插入的正反，拉環與標簽應朝上;

4、在將光模塊插入交換機時，盡量用力將其推到底部，一般會有輕微的震動感，插入之后可輕拔光模塊，檢查是否安裝到位;

5、在進行光模塊拆卸時，應先將手環拉到與光口呈90°的位置，再將光模塊拔出。
