什么是微能量采集？

微能量采集（Energy Harvesting）是一種捕獲環境中微小、分散的能量，并將其轉化為電能，為小型電子設備供電的技術，有時它也被稱為環境發電。它的核心目標是為物聯網傳感器、可穿戴設備等實現“自供電”或“免維護”，從而擺脫對傳統電池和電線的依賴。

能量收集的能量來源主要是光能、射頻（RF）能量、溫差能量（TEG）和振動能等，電源管理IC將這些能量高效率轉換為穩壓電壓，或?yàn)殡姵睾?a target="_blank">超級電容器存儲元件充電，這便是能量收集技術的基本工作原理。

微能量采集可以應用在哪些領域？

在不斷創新的推動下，目前能量收集技術在物聯網無線傳感器、工業設備、樓宇自動化、智能電網、農業、可穿戴設備等眾多領域已經展開應用。

為什么選擇微能量采集（而不是電池或電源）

解決電池供電弊端：目前傳感器節點主要靠干電池供電，隨著物聯網的發展，傳感器節點數量大幅增長，電池更換會造成資源浪費、環境污染，且人工換電池維護費用巨大。

突破終端尺寸限制：在智慧農業、智慧城市、智慧穿戴等場景中，產品小型化已成為趨勢，部分產品無多余空間放下常規電源模組，微能量采集技術成為了最佳的供能方案。

適應極端環境部署：在人們不長期活動場所（如森林、山丘、沙漠等）和惡劣工作環境（如橋梁、高空、監測環境），無線設備只能依靠電池供電，能源耗盡后補充能量成本極高，微能量采集技術可避免這一問題。

微能量采集是普通太陽能光伏的縮小版嗎？

并不簡單是。

首先，對于普通太陽能光伏來說，往往需要較強的太陽光照射以及較長的照射時間，以產生足夠的能量保證整個系統的運行，在光照不足的情況下會影響設備的正常運營。而微能量采集對于光照的需求大大減少，只需要弱光環境即可工作，即使是室內燈光、陰雨天、陰影等環境均可工作。

再次，技術重心不同：普通太陽能光伏系統的技術難點在于材料效率、大規模電力電子和電網穩定性；而微能量采集的技術核心在于超低功耗的電源管理芯片和與之匹配的微功耗傳感與通信技術。光伏系統是 “開源” ，追求總能量產出；微能量采集是 “節流” ，在極其有限的能量輸入下，需要每一環節（采集、轉換、存儲、消耗）都達到極致能效。

微能量采集會產生更多成本嗎？

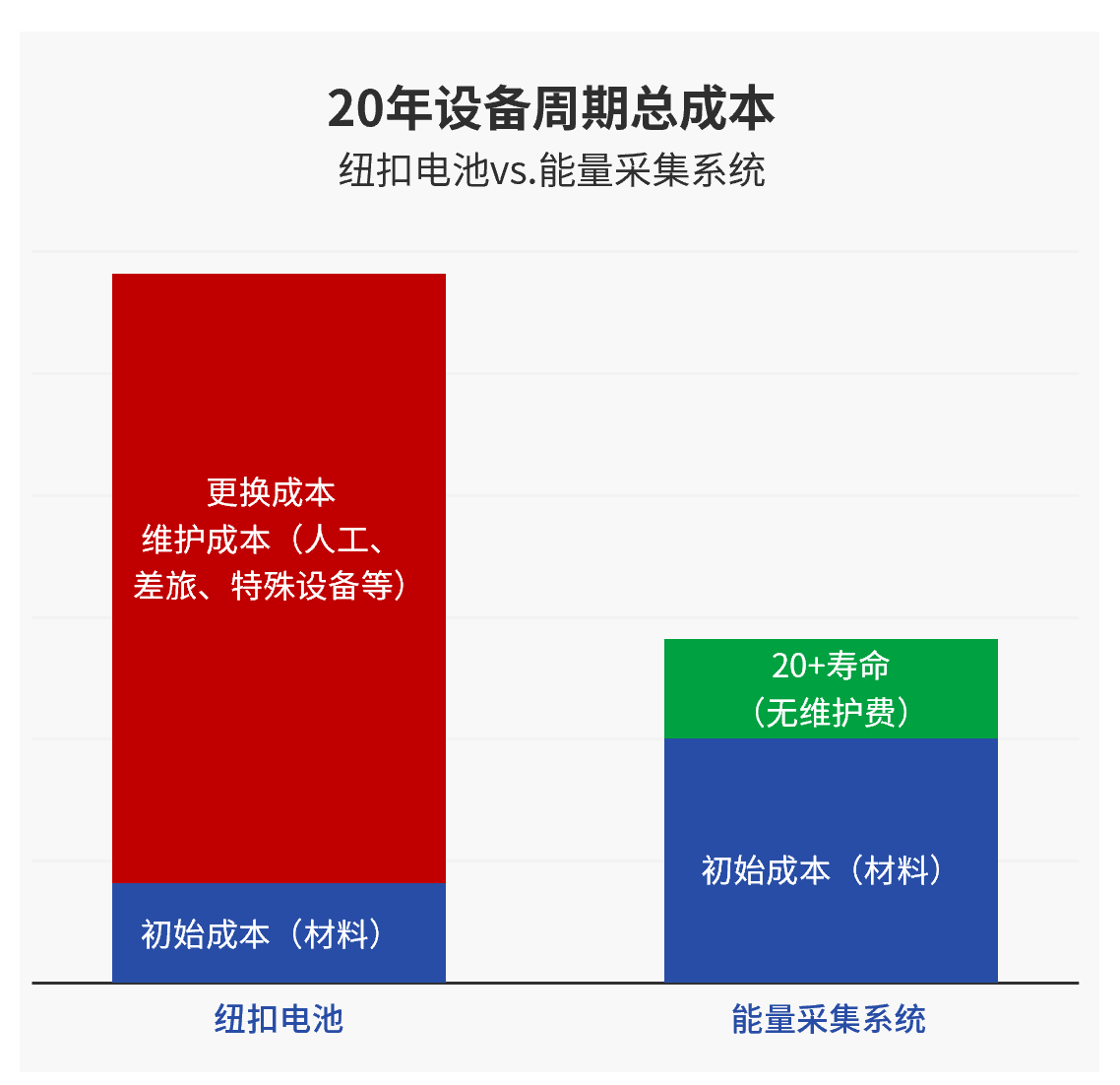

單純比較物料清單的初始成本，容易陷入誤判：微能量采集方案看似比紐扣電池昂貴。

然而，考慮到更換成本與維護成本，更換電池所需的人工、差旅及特殊設備費用遠超電池本身，單次維護成本可達數百元，特別是在工業物聯網等大規模部署場景中，或者在人力不便到達的地方。延長了使用周期就是在有效節省成本。并且，微能量采集裝置的設計壽命長達20年以上，遠超電池的3-6年。

因此，盡管前期投入較高，但微能量采集能通過免維護、延長使用周期來顯著降低長期總成本，并在環保與可持續運營層面創造更大價值。

微能量采集商業化了嗎？

初次了解微能量采集，也許會誤解微能量采集只是一個學術實驗，其實不然。微能量采集技術早已走出實驗室，進入了產業化應用和商業化階段。德州儀器 (Texas Instruments) 和亞德諾半導體 ( Analog Devices）等公司早已將 EH（能量采集） PMIC 解決方案投放市場已有大約二十年。

2024年，廣義的能量采集系統（包含傳感器和模組）市場規模約為14.7億美元 ，而專注于PMIC的細分市場規模估值在5.5億至7.75億美元之間 。預計到2030-2034年，市場規模將突破19.8億美元至36.2億美元。

微能量采集的可行性

隨著傳感器等器件功耗降低，以及電源管理IC技術突破，2011年后微能量收集技術收集的能量已能滿足消耗。以微能量采集藍牙遙控器為例：

按照最高使用頻率計算，預估一天使用遙控器10分鐘，使用功耗3mA；待機時間23小時50分鐘，使用功耗0.5μA，一天24小時該產品約耗能510μAh。

保守預估白天室內平均照度在500Lux左右，持續9小時；照度200Lux左右的燈光持續4小時；照度在50Lux以下的黑暗時期持續11小時（此時不計入采集時間），合計可采集825μAh的能量，可以滿足藍牙模組的負載工作，

微能量采集的系統由哪些模塊組成？

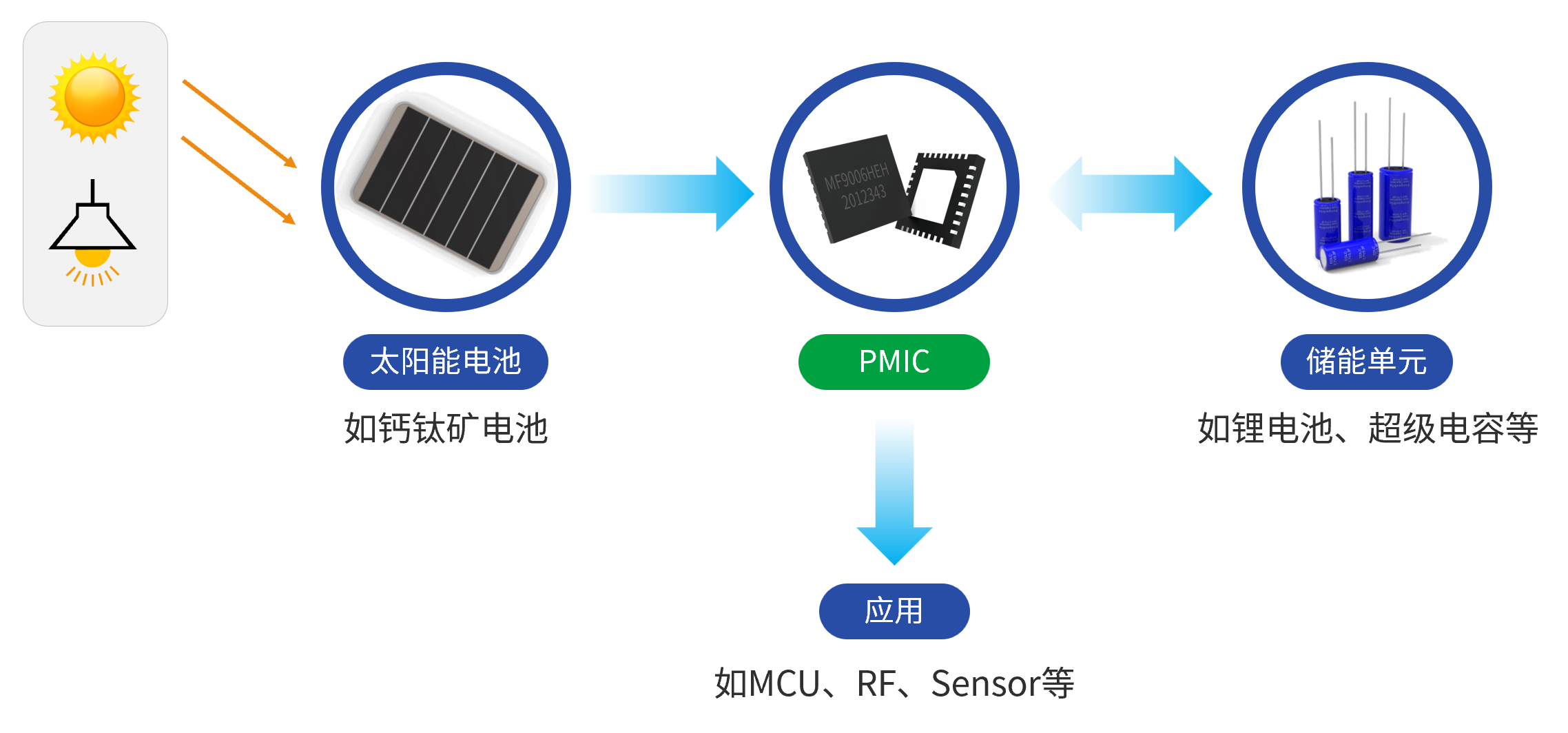

從本質上講，能量收集分三個步驟：收集、調節和儲存。換能器（如太陽能電池板、溫差發電片、按壓發電模塊和振動發電模塊）從能量源（如環境光、熱、振動、壓力、射頻等）捕獲能量并輸出電能，電源管理IC從換能器獲取電能，將能量輸送給存儲設備（鋰電池、超級電容等），并為不同的負載提供穩定的工作電壓。

微能量系統的核心是什么？

在微能量采集的系統中，中間的電源管理IC起到了承上啟下的作用，將能量收集器與儲能電池連接起來?？梢哉f(shuō)，PMIC（電源管理芯片）是能量采集系統不可或缺的“大腦”和“心臟”。電源管理IC的性能好壞，決定了這套系統能量轉換、收集效率的高低。

為什么需要PMIC（電源管理芯片）？

簡單來說，環境中的能量（如光、熱、振動）通常是微弱、不穩定且難以直接使用的，而電子設備（如傳感器、單片機）需要穩定、純凈的電壓。PMIC 的核心作用就是在這兩者之間架起一座橋梁，把“原始的臟能量”轉化為“可用的標準電源”：

最大化能量提?。∕PPT 技術）

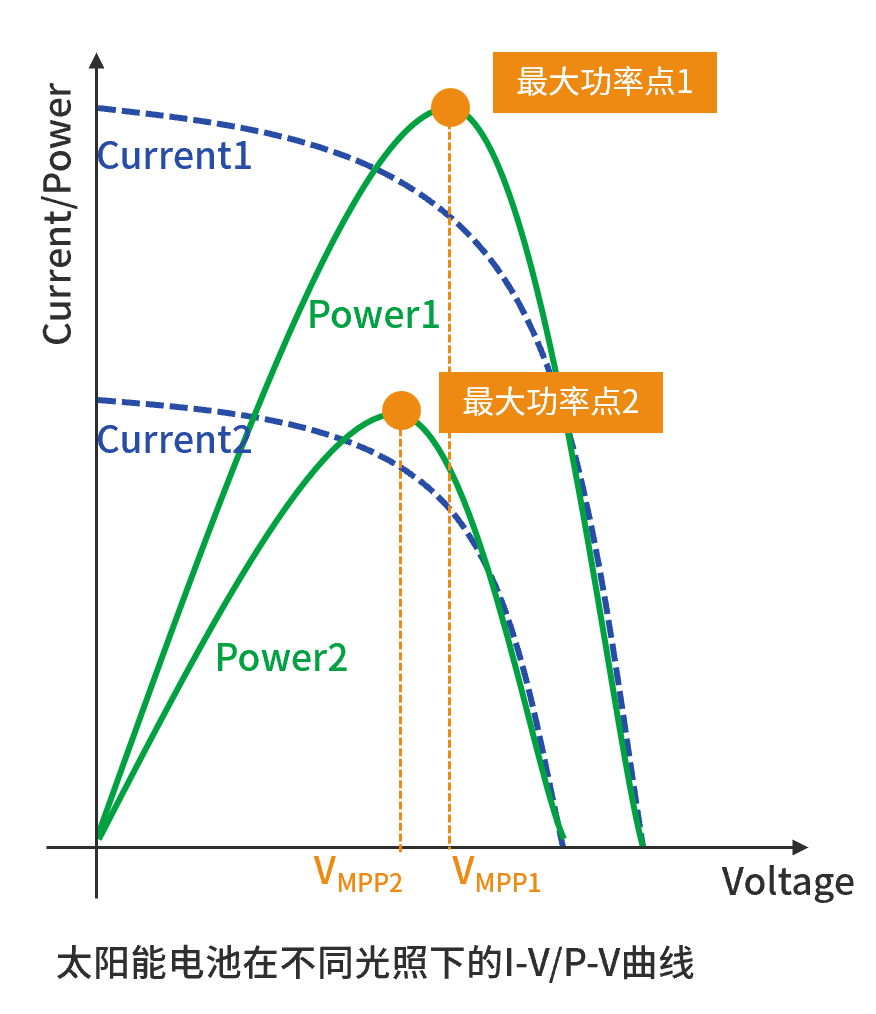

能量收集源（如太陽能板）的輸出特性是非線性的。當光照變化時，它們能輸出最大功率的電壓點也會隨之變化。如果直接連接負載，大部分能量會被浪費掉。PMIC 內部集成了最大功率點追蹤（MPPT, Maximum Power Point Tracking），能使能量采集器始終工作在效率最高的那個點上。

支持極低電壓的“冷啟動” (Cold Start)

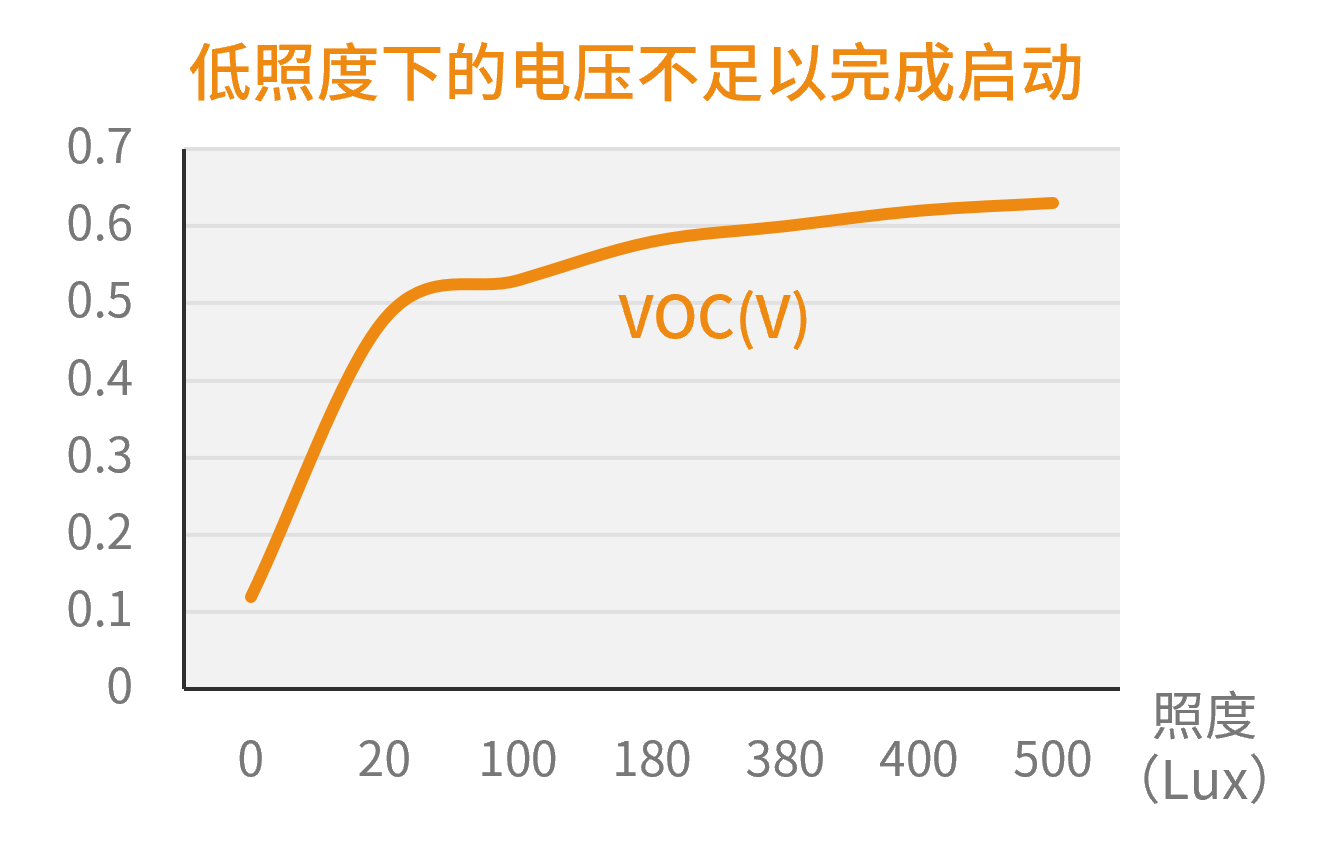

很多環境能量源的輸出電壓極低。如下圖所示為某太陽能光伏板在低于500Lux下照度的開路電壓變化，由圖可見該光伏板在低照度下的開路電壓極小，在100Lux下甚至小于500mV，普通的芯片無法在這么低的電壓下啟動工作。而能量收集PMIC可以在極低的電壓下實現冷啟動，即在它的支持下，整個系統足以在低照度環境下正常工作。

儲能管理 (Energy Storage Management)

能量收集通常是“靠天吃飯”，有光才有電，但設備可能需要 24 小時工作。PMIC充當了智能管家的角色，管理儲能元件（如鋰電池、超級電容）：

? 間歇式充電： 當環境能量充足時，優先給電池/電容充電。

? 后備切換： 當環境能量消失（如晚上），自動無縫切換到電池供電。

? 保護機制： 防止電池過充或過放，這對于微安級（μA）的小電池尤為重要。

自能量收集芯片誕生以來，國內在這一方向上一直未推出成熟的芯片解決方案。究其根源，設計一款高性能的能量收集與管理芯片，不僅需要嚴格控制芯片自身功耗，還必須同時實現高效的Boost-Buck轉換效率、冷啟動電路效能，并降低啟動電壓，并非朝夕之功。近年，國內廠商如米德方格通過技術攻堅，已推出多款能量收集PMIC，成功應用于各類低功耗產品領域。
