目錄

項目背景與功能

硬件使用

硬件設計

開發環境

軟件設計

視頻演示

調試過程中所遇到的問題

展望

1 項目背景與功能

隨著高性能嵌入式芯片以及人工智能技術與視覺神經網絡的高速發展，智能檢測技術已在智能安防、智慧醫療、智能駕駛、工業檢測等領域得到廣泛應用。

本作品主要依賴FH8626V300L nna模塊結合sdk提供人形檢測模型實現人形檢測功能，輔以二維云臺進而實現人形追蹤功能。

2 硬件使用

使用雙鏡頭cv2005做雙目輸入

使用pwm6、pwm7兩路pwm驅動云臺舵機

使用網口連接網絡以實現rtsp推流

3 硬件設計

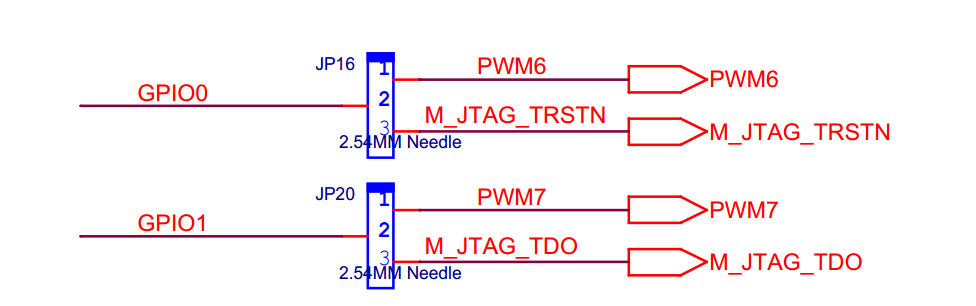

fh8626v300Ldemo板有pwm接口引出通過跳線帽選擇對應的線路連接，原理圖如下這里將跳線帽拔下直接將舵機pwm控制腳直接接到j(luò)p18以及jp20座子的2腳連接芯片。

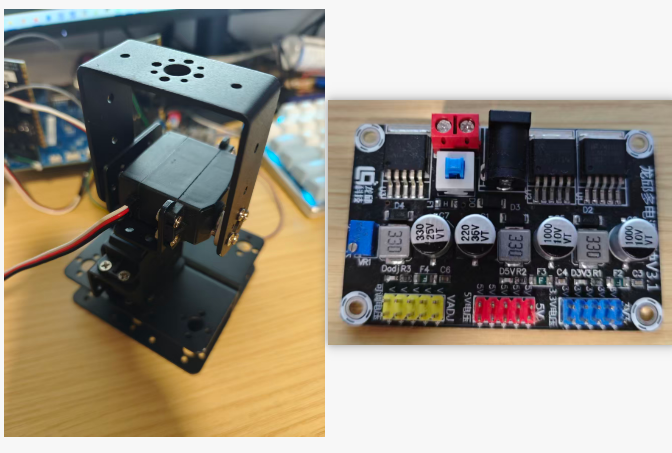

所使用的二維云臺如下，使用舵機為：LD-1501MG pwm舵機，因其需要6-7.4v供電 因此又單獨加了一個電源模塊為其供電。

4 開發環境

fh8626v300sdk要在linux環境下進行開發，我這里為方便開發 在windows下安裝的虛擬機 搭配samba 以及ssh在windows下進行的操作。

交叉編譯鏈 安裝以及sdk編譯及使用 這部分參照富瀚sdk提供的手冊即可迅速完成。

本作品是在sdk的media_demo基礎上進行的基本操作按照手冊配置即可 只是習慣于使用sd卡進行固件加載指令如下：

fatload mmc 0 10000000 media_demo.bin

go 10000000

除加載方式之外其余操作跟手冊流程是一樣的。

5 軟件設計

1、pwm復用

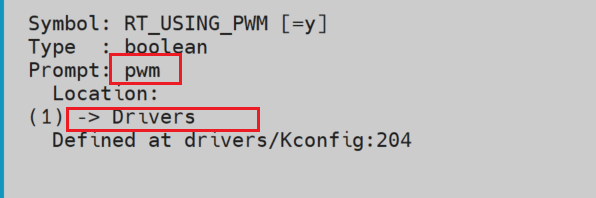

要確保內核pwm設備驅動打開 在sdk/rt-thread目錄內 make menuconfig進行配置 如下圖所示：

2、配置io復用

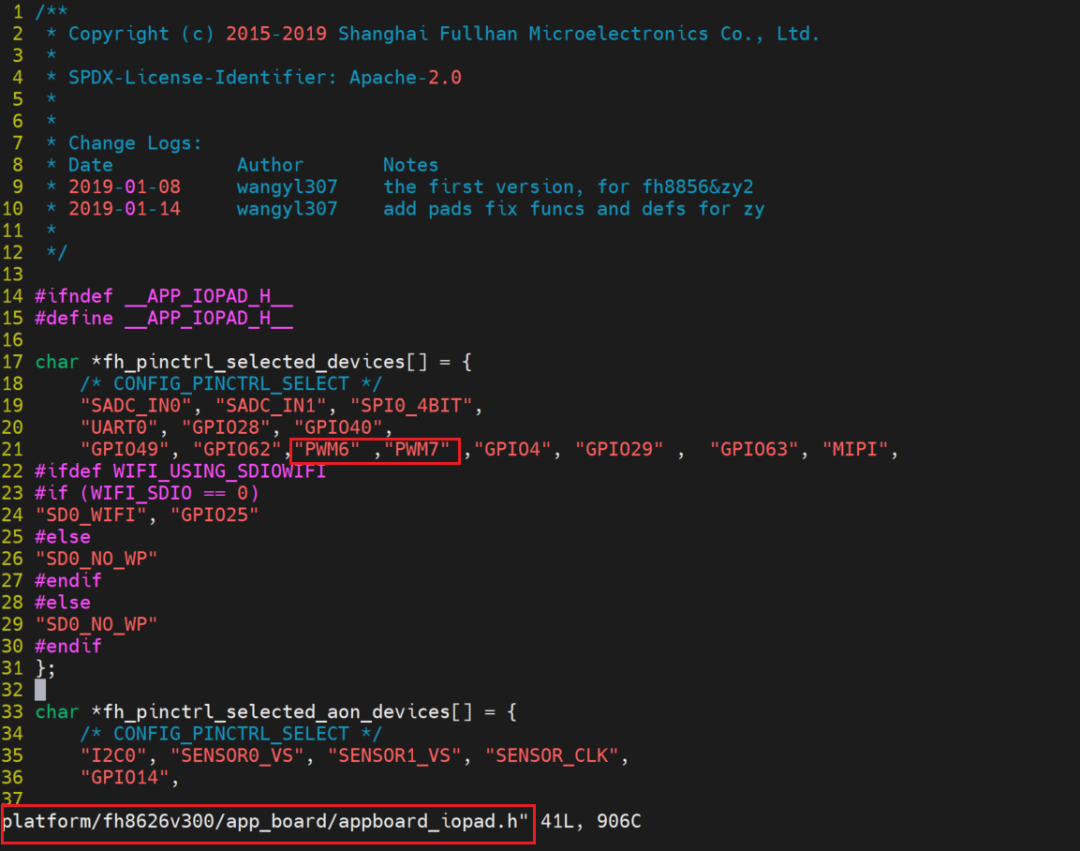

修改sdk/rt-thread/platform/fh8626v300/app_board/appboard_iopad.h文件

pin腳復用需要注意不能沖突，否則會導致復用不生效

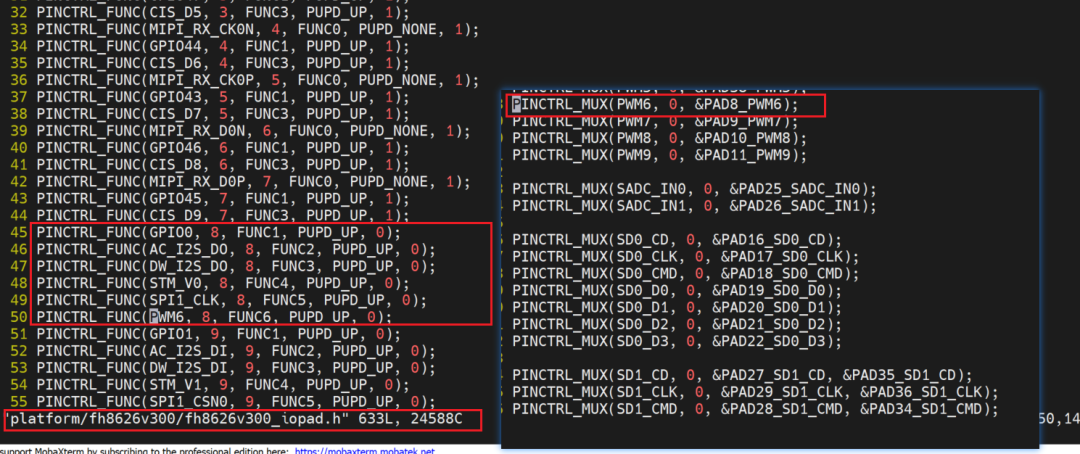

pin腳功能可查看pin_mux表格，或者直接從fh8626v300_iopad.h文件中查看

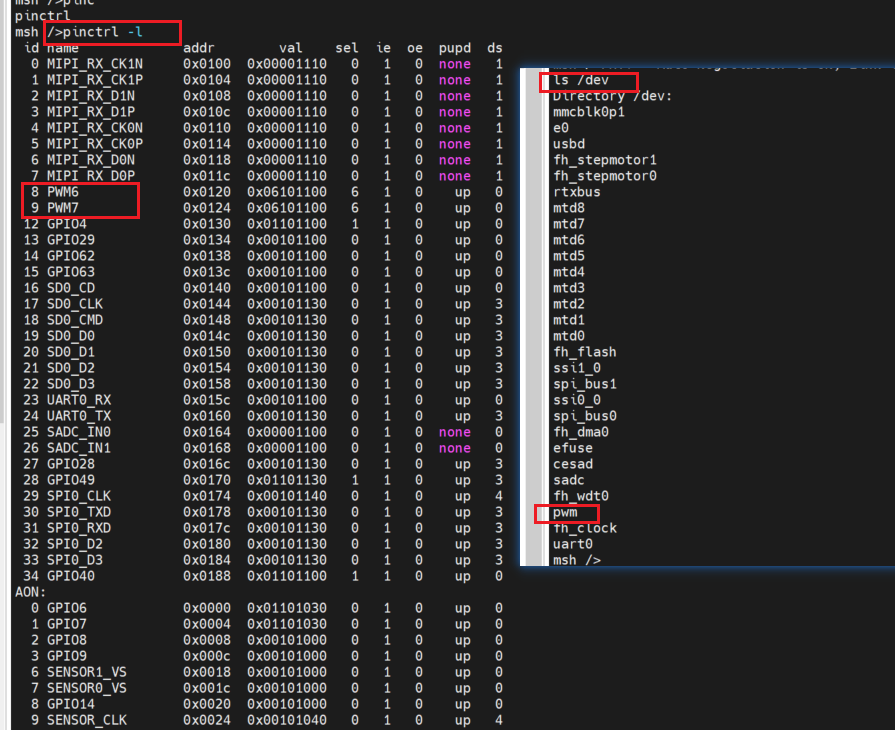

3、配置生效后在板子上/dev下會出現設備文件

pinctrl -l可查看pin腳復用信息

cv2005雙目出圖可參照 sdk中測試固件cv2005常電模式文檔說明進行配置即可

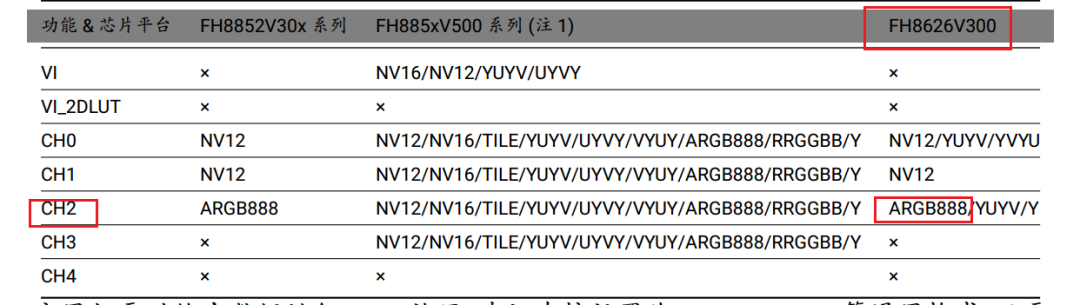

fh碼流通道數據格式如下圖所示

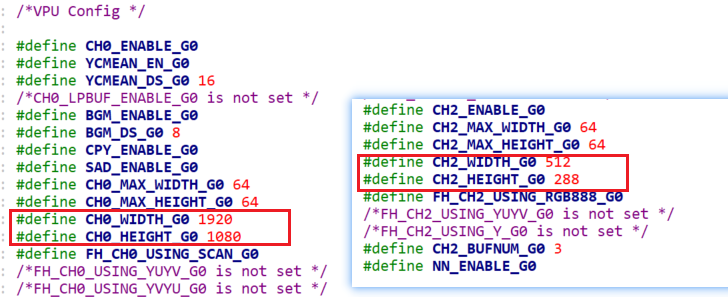

nna模塊所需數據為rgb888格式，因此在使用nna人形檢測功能時需要使能通道2，這里用的是sensor0做人形檢測 通道2幅面跟通道0幅面保證橫縱比相同 就是縮放而來的數據檢測結果可以直接映射過去進行osd畫框。幅面如下圖配置所示

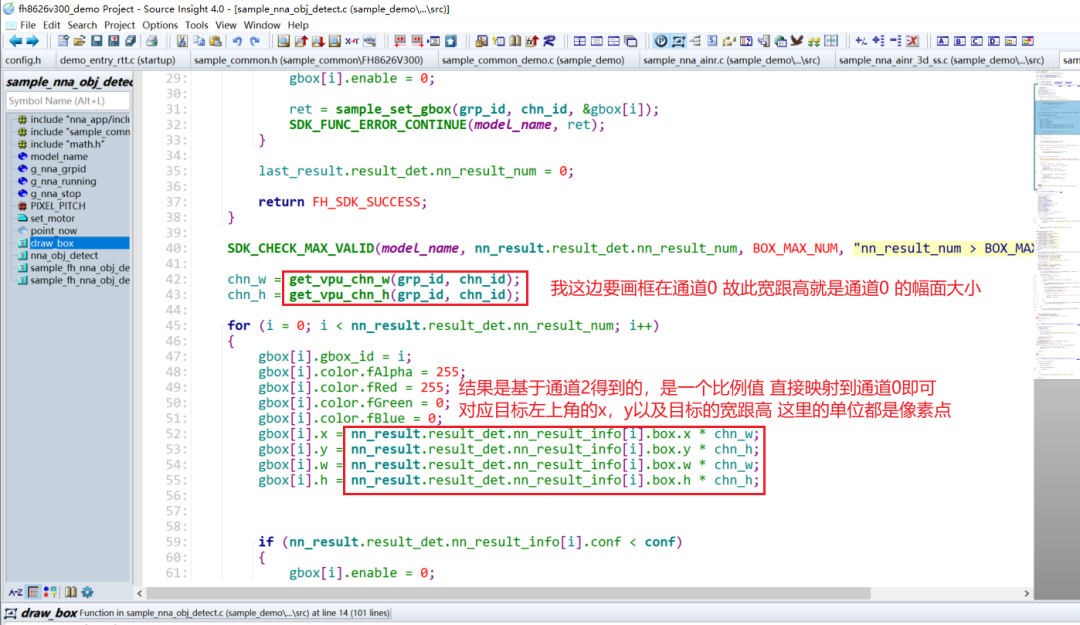

nna模塊檢測結果及通道0映射如下圖所示

6 人形追蹤邏輯

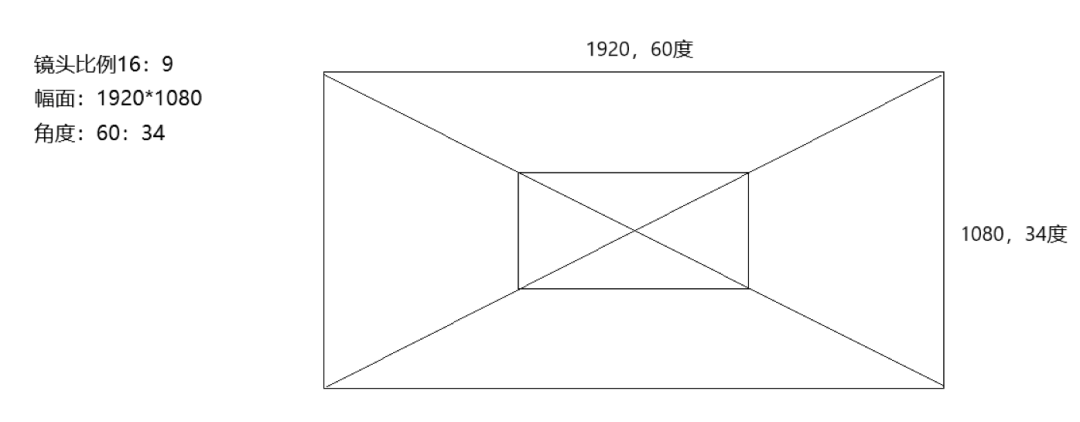

目標：讓監測到的目標中心點落于整個幅面的中心（1920/2，1080/2），為防止攝像頭抖動故此將中心擴大到一塊范圍，只要目標中心在畫面中間范圍內就無需驅動云臺轉動，像素點與角度的關系示意圖如下所示，簡單的映射關系即可得到兩個像素點之間所對應的角度后續只需要根據目標中心距離幅面中心點像素差值即可計算出需要轉動的角度

7 視頻演示

人形檢測畫框可通過vlc rtsp拉流進行查看

因目前沒有合適的架子，擔心開發板架上云臺導致短路故而只演示了人形在畫面不同方位云臺轉動的方向示意，后續再進行更新板子架上云臺的效果。

8 調試過程中所遇到的問題

畫面色彩發黃

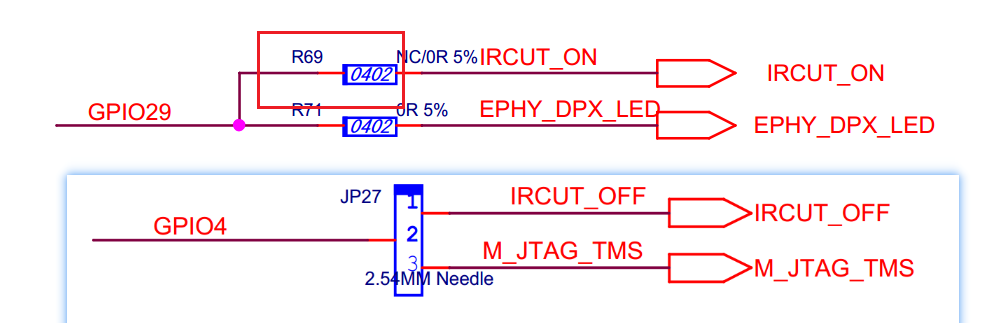

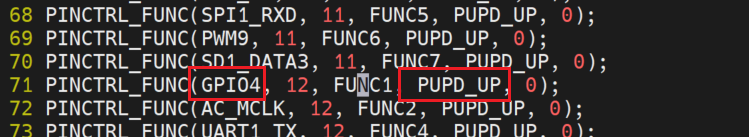

ircut問題，將鏡頭ircut接口接到j(luò)20座子，jp27跳線帽短接1，2腳 復用GPIO4之后直接上電即可切ircut，gpio4默認電平為高 查過硬件發現ircut芯片到另一個控制腳gpio29中間的R69沒貼，所以可以直接把ircut弄掉，畫面色彩就是正常的。只是在室內測試具體情況還是要具體分析以確定ircut狀態，需要打開ircut的話短接R69并將GPIO29拉高 GPIO4拉低即可

9 展望

目前走的雙目方案，可以主鏡頭做絆線檢測，副鏡頭做人形追蹤。以做到主鏡頭做固定范圍的監測副鏡頭聯動。當有人進入特定范圍后報警并且副鏡頭進行追蹤 做到類似現在攝像頭槍球聯動的效果。

工程鏈接：

通過網盤分享的文件：rt-thread.tar

鏈接:https://pan.baidu.com/s/1nGO9-9ONg_Lf2KOyhpVTHQ?pwd=bph2提取碼: bph2

工程是在media_demo基礎之上開發的 可以直接將文件解壓到sdk中直接編譯

鏈接：https://gitee.com/lkqqf/lkq_project/tree/master
