車間協議戰爭調停者：記一次MODBUS TCP與PROFIBUS的融合實戰
去年，我們團隊接到一個改造項目：一家大型鋰電池制造廠希望整合其新舊設備的數據流。工廠情況很典型——新建的MES系統基于以太網，采用MODBUS TCP協議；而產線上多臺關鍵的德國進口設備，如涂布機、輥壓機，仍使用傳統的PROFIBUS-DP現場總線。數據孤島嚴重，上位機無法直接監控底層設備狀態，生產數據依賴人工記錄，效率與品質追溯都面臨瓶頸。

方案核心：協議轉換與網絡分層
我們的設計思路很清晰：以一臺工業協議網關為核心，構建“信息層-控制層-設備層”的三級架構。
拓?fù)浜?jiǎn)述：

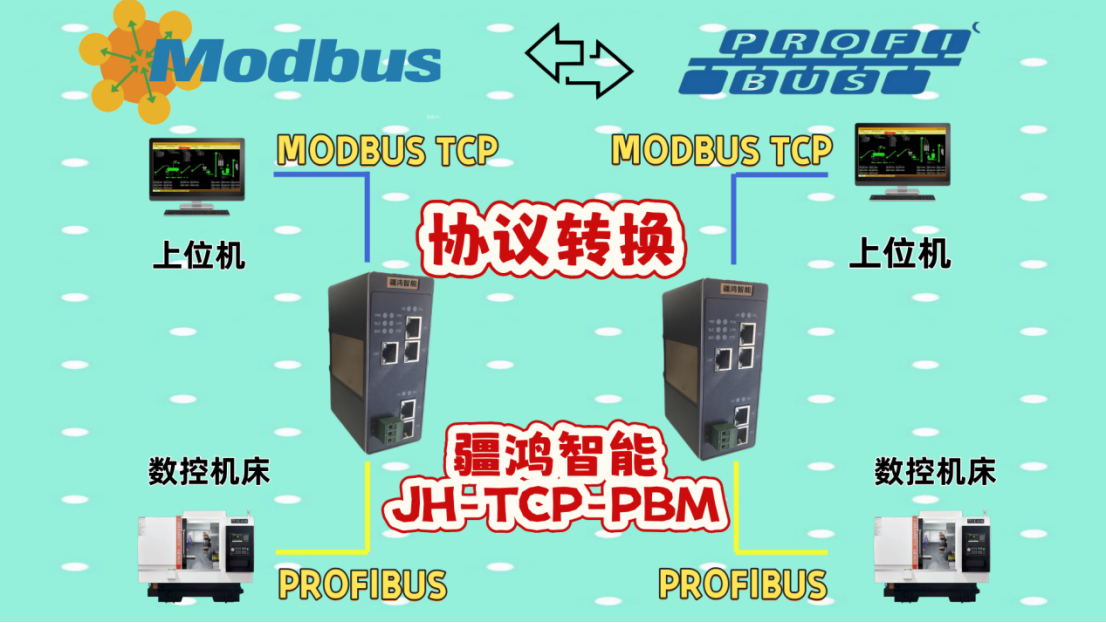

上位機（工控機）位于廠區信息層，通過標準以太網交換機，以MODBUS TCP協議與網關通信。網關（我們選用的是JH-TCP-PBM系列）則向下通過PROFIBUS-DP主干電纜，連接至各關鍵工藝設備。這些設備包括：
1. 涂布機的西門子變頻器，用于精確控制涂布速度與張力；
2. 輥壓機的西門子PLC，負責壓力與厚度的閉環控制；
3. 注液機的高精度流量計（帶PROFIBUS接口），實時監控電解液注入量；
4. 化成柜的溫控模塊，采集電池活化過程的溫度數據。

網關在這里扮演了“翻譯官”兼“交通警”的角色。它內部建立了雙端口的映射表：上位機發來的MODBUS讀寫指令，被網關實時解析并轉換為PROFIBUS主站報文，下發到對應從站設備；反之，設備數據也依此路徑逆向回傳。整個過程在毫秒級完成，對上位機而言，遠端那些PROFIBUS設備就如同本地MODBUS設備一樣透明。
不可替代的網關：穩定與高效的基石
在調試和運行中，我們深刻體會到網關的不可或缺性。它絕非簡單的接線盒。
首先，它隔離了網絡風險。工廠車間電磁環境復雜，PROFIBUS網絡對布線要求苛刻。網關將敏感的PROFIBUS網絡局限在設備附近，避免了長距離以太網可能帶來的干擾直接影響設備控制。其次，它減輕了上位機負荷。網關承擔了繁重的協議處理與數據緩存，上位機只需以熟悉的MODBUS TCP進行輪詢，系統響應更穩健。最后，它提供了靈活的診斷窗口。網關自帶的Web界面能清晰顯示PROFIBUS各從站狀態，出現斷線或校驗錯誤時，我們能快速定位問題是出在某個輥壓機接口還是線路某段，極大縮短了故障排查時間。

總結：創新在于融合與賦能
回顧這個項目，我們的創新并非發明了新技術，而在于通過精準的協議融合設計，為鋰電池制造這一高精度行業賦能。我們跳出了“淘汰舊設備”的慣性思維，用一臺網關保護了業主的既有投資，讓沉默的PROFIBUS設備數據“開口說話”，無縫匯入數字工廠的信息流。
這種“信息層以太網化，設備層總線化，中間靠智能網關橋接”的模式，為大量面臨類似升級改造的制造企業提供了一條務實、高效且低風險的路徑。其價值不在于技術的炫目，而在于它切實地連接了過去與未來，讓數據在最小擾動下流動起來，最終支撐起更精益、更可控的智能制造場景。
