紅外通信介紹

在光譜中波長自760nm至400um的電磁波稱為紅外線，它是一種不可見光。紅外線通信的例子我們每個人應該都很熟悉，目前常用的家電設備幾乎都可以通過紅外遙控的方式進行遙控，比如電視機、空調、投影儀等，都可以見到紅外遙控的影子。這種技術應用廣泛，相應的應用器件都十分廉價，因此紅外遙控是我們?nèi)粘ＴO(shè)備控制的理想方式。

紅外通訊原理

紅外光是以特定的頻率脈沖形式發射，接收端收到到信號后，按照約定的協議進行解碼，完成數據傳輸。在消費類電子產品里，脈沖頻率普遍采用 30KHz 到 60KHz 這個頻段，NEC協議的頻率就是38KHZ。 這個以特定的頻率發射其實就可以理解為點燈，不要被復雜的詞匯難住了，就是控制燈的閃爍頻率(亮滅)，和剛學單片機完成閃爍燈一樣的意思，只不過是燈換了一種類型，都是燈。

接收端的原理: 接收端的芯片對這個紅外光比較敏感，可以根據有沒有光輸出高低電平，如果發送端的閃爍頻率是有規律的，接收端收到后輸出的高電平和低電平也是有規律對應的，這樣發送端和接收端只要約定好，那就可以做數據傳輸了。

紅外線傳輸協議可以說是所有無線傳輸協議里成本最低，最方便的傳輸協議了，但是也有缺點，距離不夠長，速度不夠快；當然，每個傳輸協議應用的環境不一樣，定位不一樣，好壞沒法比較，具體要看自己的實際場景選擇合適的通信方式。

NEC協議介紹

NEC協議是眾多紅外線協議中的一種(這里說的協議就是他們數據幀格式定義不一樣，數據傳輸原理都是一樣的)，我們購買的外能遙控器、淘寶買的mini遙控器、電視機、投影儀幾乎都是NEC協議。 像格力空調、美的空調這些設備使用的就是其他協議格式，不是NEC協議，但是只要學會一種協議解析方式，明白了紅外線傳輸原理，其他遙控器協議都可以解出來。

NEC協議一次完整的傳輸包含: 引導碼、8位地址碼、8位地址反碼、8位命令碼、8位命令反碼。這里我們主要講解如何接收紅外發送端發送的NEC協議內容。

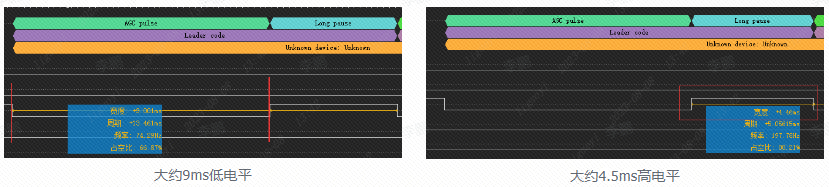

引導碼：由9ms的低電平+4.5ms的高電平組成。

4個字節的數據: 地址碼+地址反碼+命令碼+命令反碼。 這里的反碼可以用來校驗數據是否傳輸正確，有沒有丟包。

重點: NEC協議傳輸數據位的時候，0和1的區分是依靠收到的高、低電平的持續時間來進行區分的。這是解碼關鍵。

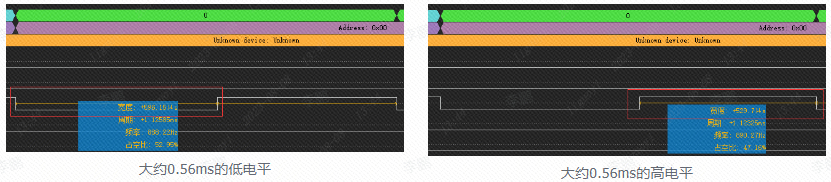

數據發送0碼：0.56ms低電平+ 0.56ms的高電平。

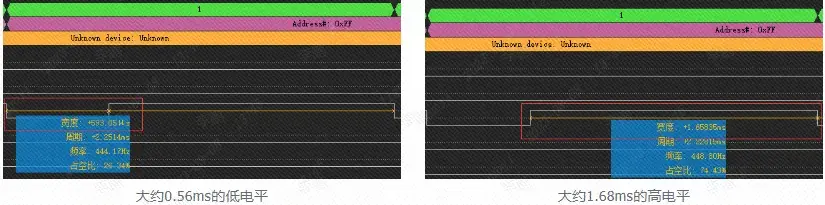

數據發送1碼：0.56ms低電平+1.68ms的高電平

所以，收到一個數據位的完整時間表示方法是這樣的：

    收到數據位0:   0.56ms低電平+ 0.56ms的高電平
    收到數據位1:  0.56ms低電平+1.68ms的高電平

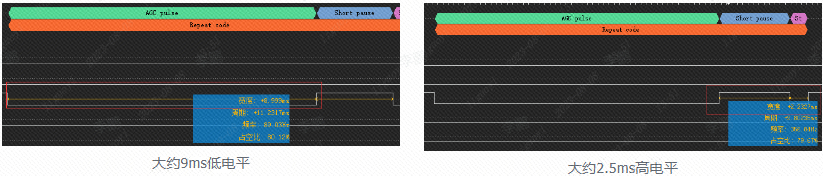

還有一個重復碼，它是由一個 9ms 的低電平和一個 2.5ms 的高電平組成。當一個紅外信號連續發送時，可以通過發送重復碼的方式快速發送。

電路設計

當紅外線接收頭感應到有紅外光就輸出低電平，沒有感應到紅外光就輸出高電平。因此我們配置紅外引腳為外部中斷下降沿觸發方式，當紅外引腳有下降沿時，我們馬上進入中斷處理并接收紅外信號。

紅外接收電路如圖，連接到CW32L012/F030的PB10引腳。

工程代碼：

引腳配置如下：

//紅外引腳初始化
void infrared_goio_config(void)
{
    IR_RCC_GPIO_ENABLE();      // 使能GPIO時鐘
    GPIO_InitTypeDef GPIO_InitStruct;                   // GPIO初始化結構體
    GPIO_InitStruct.Pins  = IR_PIN;                     // GPIO引腳
    GPIO_InitStruct.Mode  = GPIO_MODE_INPUT_PULLUP;     // 上拉輸入
    GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;            // 速度高
    GPIO_InitStruct.IT    = GPIO_IT_FALLING;            // 下降沿觸發中斷
    GPIO_Init(IR_PORT, &GPIO_InitStruct);               // 初始化
    // 清除PB0中斷標志
    GPIOA_INTFLAG_CLR(EXTI_BV);
    // 使能NVIC
    NVIC_EnableIRQ(EXTI_IRQ);
}

紅外信號的數據，全部是以時間長度來確定數據是0還是1，而最小的單位要求有560us，已經達到了us級的測量。

獲取低電平時間的實現代碼如下：

//獲取紅外低電平時間
//以微秒us作為時間參考
void get_infrared_low_time( uint32_t *low_time )
{
    uint32_t time_val = 0;
    while( GPIO_ReadPin(IR_PORT, IR_PIN) == 0 )
    {
        if( time_val>= 500 )
        {
            *low_time = time_val;
            return;
        }
        delay_us(20);
        time_val++;
    }
    *low_time = time_val;
}

當引腳為低電平時，將進入 while 循環，直到不為低電平時就結束循環。在循環之中不斷的讓時間變量time_val累加， 每加一次需要經過20us。當time_val變量累加時間大于 500 * 20 = 10000us = 10ms時，判斷為超時，強行結束該函數，防止阻礙系統運行。

獲取高電平時間的代碼同理：

//獲取紅外高電平時間
//以微秒us作為時間參考
void get_infrared_high_time(uint32_t *high_time)
{
    uint32_t time_val = 0;
    while( GPIO_ReadPin(IR_PORT, IR_PIN) == 1 )
    {
        if( time_val >= 250 )
        {
            *high_time = time_val;
            return;
        }
        delay_us(20);
        time_val++;
    }
    *high_time = time_val;
}

引導碼與重復碼判斷

引導碼是由一個 9ms 的低電平和一個 4.5ms 的高電平組成。每當接收到一個紅外信號時，第一個數據就是引導碼。我們通過判斷紅外信號的第一個數據是否是引導碼，來決定是否要進行后面的數據接收處理。

重復碼是由一個 9ms 的低電平和一個 2.5ms 的高電平組成。當我們的紅外遙控一直按住按鍵時，就會發出重復碼，我們可以檢測重復碼，來確定是否要連續觸發重復動作，比如長按開機，長按加速等等。

/******************************************************************
 * 函 數 名 稱：guide_and_repeat_code_judgment
 * 函 數 說 明：引導 和 重復 碼 判斷
 * 函 數 形 參：無
 * 函 數 返 回：1：不是引導碼   2：重復碼  0：引導碼
 * 作       者：LC
 * 備       注：以20微秒us作為時間參考
                引導碼：由一個 9ms 的低電平和一個 4.5ms 的高電平組成
                重復碼：由一個 9ms 的低電平和一個 2.5ms 的高電平組成
******************************************************************/
uint8_t guide_and_repeat_code_judgment(void)
{
    uint32_t out_time=0;
    get_infrared_low_time(&out_time);
    //time>10ms             time  500) || (out_time < 400))
    {
        return 1;
    }
    get_infrared_high_time(&out_time);
    // x?>5ms  或者 x 250) || (out_time < 100))
    {
        return 1;
    }
    //如果是重復碼  2ms < time < 3ms
    if((out_time > 100) && (out_time < 150))
    {
        return 2;
    }
    return 0;
}

完整紅外數據接收

具體接收流程：【判斷是否接收到引導碼】->【接收數據】->【判斷數據是否正確】。

//接收紅外數據
void receiving_infrared_data(void)
{
    uint16_t group_num = 0,data_num = 0;
    uint32_t time=0;
    uint8_t bit_data = 0;
    uint8_t ir_value[5] = {0};
    uint8_t guide_and_repeat_code = 0;
    //等待引導碼
    guide_and_repeat_code = guide_and_repeat_code_judgment();
    //如果不是引導碼則結束解析
    if(  guide_and_repeat_code == 1 ) return;
    //共有4組數據
    //地址碼+地址反碼+命令碼+命令反碼
    for(group_num = 0; group_num < 4; group_num++ )
        {
        //接收一組8位的數據
        for( data_num = 0; data_num < 8; data_num++ )
        {
            //接收低電平
            get_infrared_low_time(&time);
            //如果不在0.56ms內的低電平,數據錯誤
            if((time > 60) || (time < 20))
            {
                return ;
            }
            time = 0;
            //接收高電平
            get_infrared_high_time(&time);
            //如果是在1200us=60) && (time < 100))
            {
                bit_data = 1;
            }
            //如果是在200us=10) && (time < 50))
            {
                bit_data = 0;
            }
            //groupNum表示第幾組數據
            ir_value[ group_num ]



	判斷數據是否正確，可以通過將正常數據取反，與反碼比較。如果不一致說明數據不對。


typedef struct INFRARED_DATA{
    uint8_t AddressCode;            //地址碼
    uint8_t AddressInverseCode;     //地址反碼
    uint8_t CommandCode;            //命令碼
    uint8_t CommandInverseCode;     //命令反碼
}_INFRARED_DATA_STRUCT_;
_INFRARED_DATA_STRUCT_ InfraredData;
//紅外數據是否正確判斷
uint8_t infrared_data_true_judgment(uint8_t *value)
{
    //判斷地址碼是否正確
    if( value[0] != (uint8_t)(~value[1]) )  return 0;
    //判斷命令碼是否正確
    if( value[2] != (uint8_t)(~value[3]) )  return 1;
    //串口輸出查看接收到的數據
    printf("%x %x %x %xrn",value[0],value[1],value[2],value[3]);
    //保存正確數據
    InfraredData.AddressCode        = value[0];
    InfraredData.AddressInverseCode = value[1];
    InfraredData.CommandCode        = value[2];
    InfraredData.CommandInverseCode = value[3];
}
//獲取紅外發送過來的命令
uint8_t get_infrared_command(void)
{
    return InfraredData.CommandCode;
}
//清除紅外發送過來的數據
void clear_infrared_command(void)
{
    InfraredData.CommandCode = 0x00;
}



	最后，記得在外部中斷服務函數中，調用紅外接收函數。


void EXTI_HANDLER(void)
{
        if(IR_PORT->ISR_f.EXTI_PIN)   // 中斷標志位
        {
                if(GPIO_ReadPin(IR_PORT, IR_PIN) == GPIO_Pin_RESET)  // 如果是低電平
                {
                        //接收一次紅外數據
                        receiving_infrared_data();
                }
                GPIOA_INTFLAG_CLR(EXTI_BV); // 清除標志位
        }
}



	最后在main函數中編寫以下代碼（delay_us函數不在此展開說明）


uint8_t val;
int main(void)
{
        OLED_Init();//初始化
        infrared_goio_config();//紅外初始化
        OLED_ShowString(1,1,"hello");//OLED顯示字符串
        while(1)
        {
                val=get_infrared_command();//接收紅外發過來的數據
                OLED_ShowHexNum(2,1,val,2);//顯示數據
        }
}



	工作現象

	將代碼燒入開發板之后，可以觀察到以下現象

	OLED顯示屏第一行第一列顯示字符串hello

	未按下遙控器，第二行顯示00

	按下遙控器之后，第二行顯示接收到的數據
