一、背景：諧波污染加劇，電能質量治理需求迫在眉睫

（一）工業與商業用電環境的嚴峻挑戰

在如今的工業與商業領域，各種現代化設備廣泛應用，給生產和運營帶來極大便利的同時，也引發了一系列棘手的電能質量問題，其中最為突出的就是電網諧波污染 。

在工業生產中，自動化設備已成為提高生產效率和產品質量的關鍵。像變頻器，它能夠根據生產需求靈活調節電機的轉速，實現精準控制；整流器則是將交流電轉換為直流電，為眾多直流用電設備提供穩定電源。然而，這些設備在運行過程中，會產生大量的諧波電流。據不完全統計，在一些高度自動化的工廠里，超過 70% 的生產設備屬于非線性負載，它們是諧波的主要來源。諧波電流一旦注入電網，就會像一顆 “定時炸彈”，給整個電力系統帶來諸多危害。它會讓變壓器的鐵芯損耗急劇增加，導致變壓器發熱嚴重，長期處于高溫狀態下，不僅降低了變壓器的運行效率，還會加速其絕緣老化，大大縮短使用壽命。據專業測試，諧波電流可使變壓器的額外電能損耗增加 15% - 20%。同時，諧波還會干擾電機的正常運行，使電機產生額外的轉矩脈動，導致電機振動加劇、噪聲增大，效率和功率因數降低，頻繁的轉矩脈動甚至可能使電機的軸承過早損壞，增加設備維護成本和停機時間。

商業領域同樣未能幸免，隨著信息技術的飛速發展，商業場所中大量使用的 UPS（不間斷電源）、開關電源等非線性負載，也在不斷向電網注入諧波。在大型商場、寫字樓中，為了保證關鍵設備的持續供電，UPS 被廣泛應用；而各類電子設備，如電腦、服務器、LED 顯示屏等，都依賴開關電源來提供合適的電壓。這些設備雖然為商業活動的正常開展提供了保障，但它們產生的諧波卻對電網造成了嚴重污染。據相關數據顯示，超過 60% 的商業配電系統諧波畸變率（THD）超過了國家標準限值，這不僅影響了商業場所內設備的正常運行，還可能導致與電網連接的其他設備受到干擾，引發一系列連鎖反應。例如，諧波可能導致商場內的照明燈具閃爍、壽命縮短；電子設備頻繁出現故障，影響顧客體驗和商業運營效率。

（二）特殊場景的嚴苛電能質量要求

在醫院、數據中心、軌道交通等特殊場景下，對供電穩定性的要求近乎苛刻，而諧波干擾在這里所造成的后果往往更加嚴重。

醫院作為救死扶傷的重要場所，各種精密醫療設備的正常運行關乎患者的生命安全。以核磁共振設備為例，它是現代醫學診斷中不可或缺的工具，能夠?yàn)獒t(yī)生提供高精度的人體內部圖像，幫助準確診斷疾病。然而，這種設備對電源諧波的敏感度極高，哪怕是 0.1% 的電壓畸變，都可能導致成像誤差，使醫生難以做出準確的診斷，甚至可能引發誤診，給患者帶來不可挽回的損失。除了核磁共振設備，醫院里的其他關鍵設備，如心電監護儀、手術無影燈等，也都需要穩定、純凈的電源供應。一旦受到諧波干擾，心電監護儀可能會輸出錯誤的生命體征數據，誤導醫護人員的判斷；手術無影燈的燈光閃爍或不穩定，會影響手術的順利進行，增加手術風險。

數據中心則是信息時代的 “大腦”，承載著海量的數據存儲和處理任務。服務器、網絡設備等是數據中心的核心組件，它們的正常運行直接關系到互聯網服務的穩定性和可靠性。諧波干擾會導致服務器頻繁死機、數據傳輸錯誤，甚至引發整個數據中心的癱瘓。據統計，一次因諧波干擾導致的數據中心故障，平均損失高達數百萬美元，不僅會給企業帶來巨大的經濟損失，還會影響用戶體驗，損害企業的聲譽。例如，一些電商平臺的數據中心若受到諧波干擾，在促銷活動期間可能會出現頁面加載緩慢、交易失敗等問題，導致大量客戶流失。

軌道交通系統是城市公共交通的重要組成部分，其運行的安全性和可靠性至關重要。地鐵站的信號控制系統負責指揮列車的運行，確保列車之間的安全間隔和準確?？?。然而，諧波干擾可能導致信號控制系統通信中斷，使列車失去控制，引發嚴重的安全事故。此外，軌道交通中的電力牽引設備也是諧波的主要來源之一，它們產生的諧波會對沿線的通信線路和信號設備造成干擾，影響整個軌道交通系統的正常運行。

面對如此嚴峻的諧波污染問題，傳統的無源濾波器由于其自身的局限性，難以應對動態變化的諧波源，在這些特殊場景中往往顯得力不從心。因此，有源電力濾波器應運而生，成為滿足這些特殊場景嚴苛電能質量要求的剛需產品 。

二、核心功能解析：不止于濾波的電能優化專家

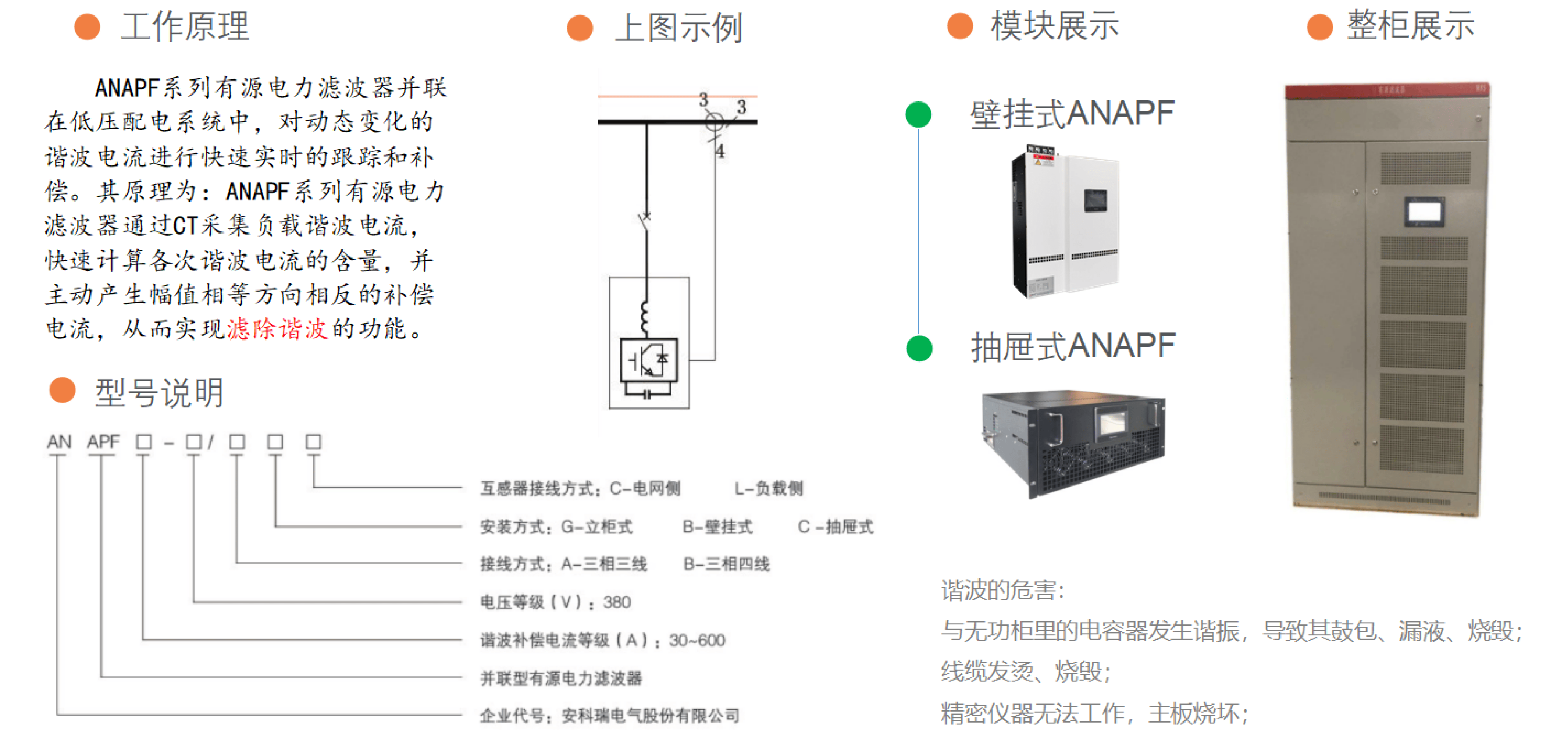

ANAPF系列有源電力濾波器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。其原理為：

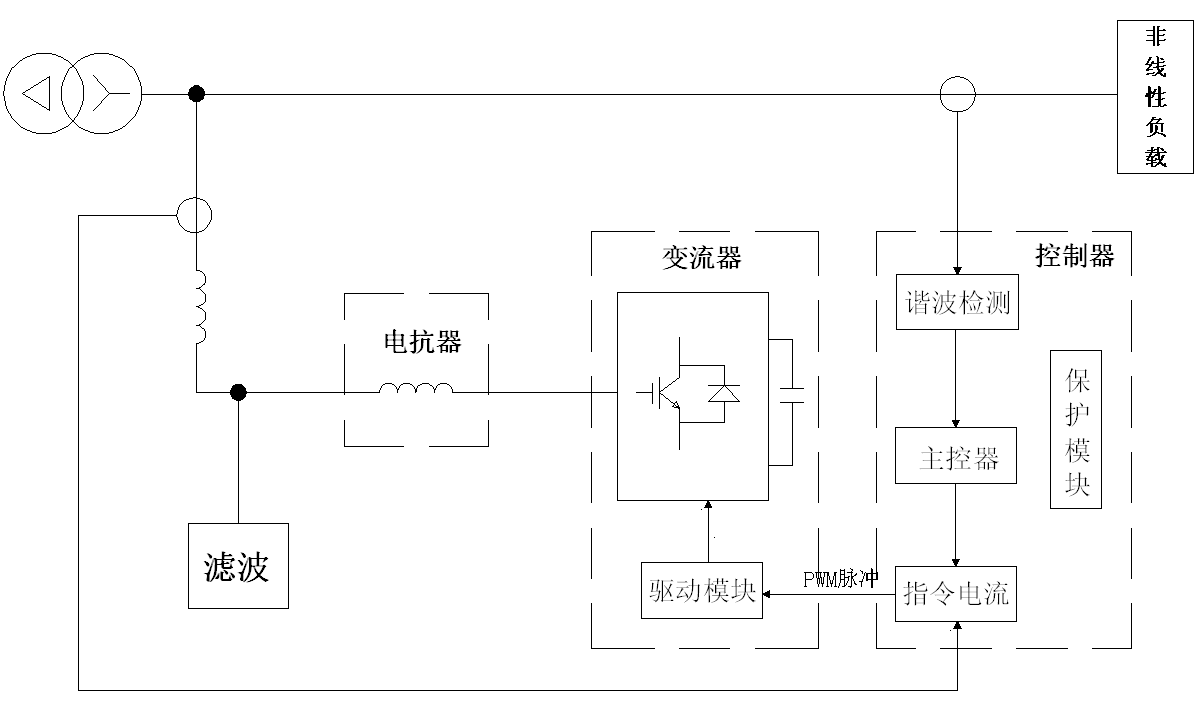

ANAPF系列有源電力濾波器通過CT采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

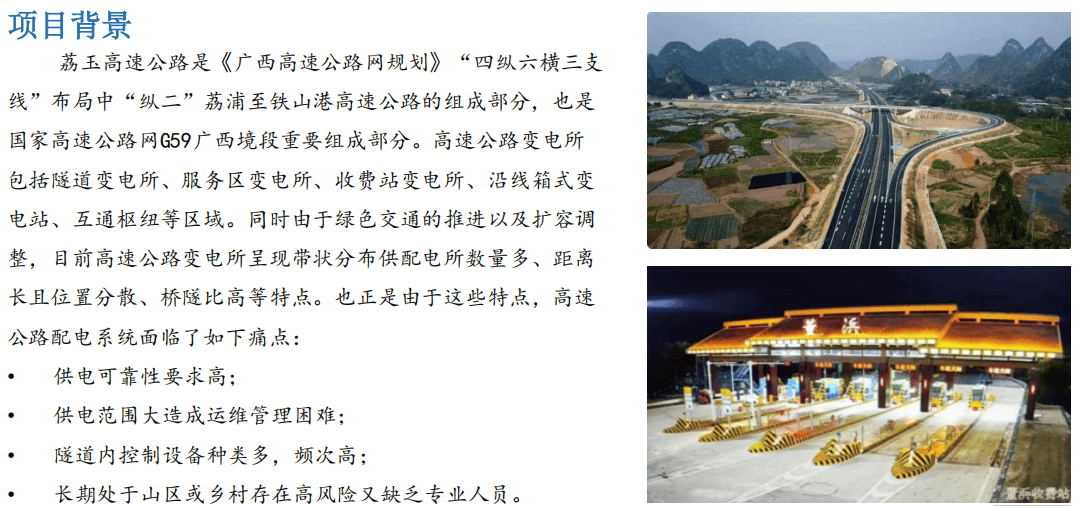

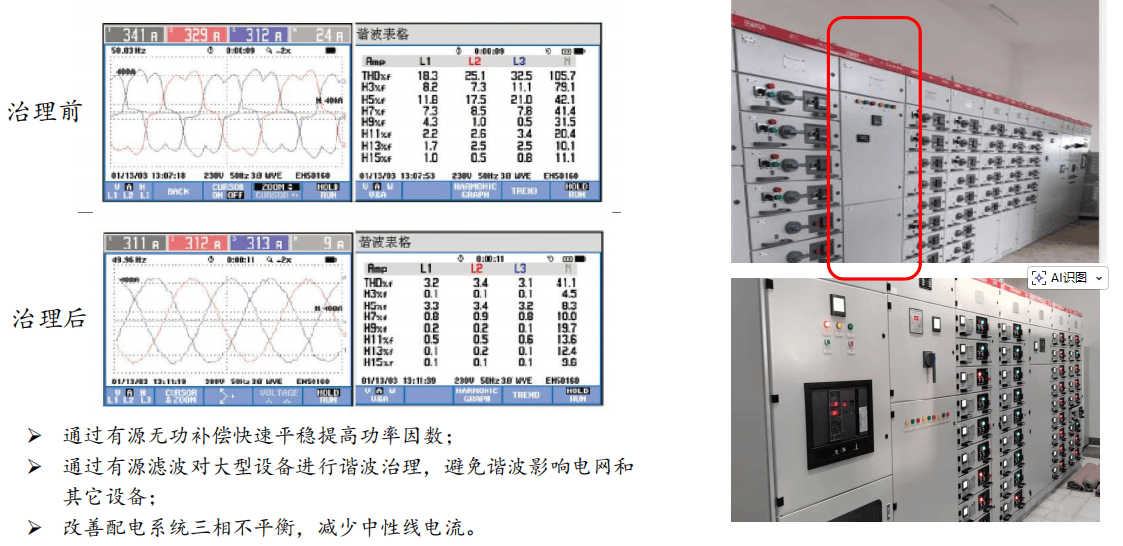

三、實戰案例：行業電能質量治理標桿實踐

四、結語：開啟電能質量治理的 “有源” 時代

ANAPF 有源電力濾波器憑借精準的諧波治理能力、靈活的智能控制及卓越的環境適應性，成為工業、商業、公共設施等領域電能質量治理的核心裝備。隨著 “雙碳” 目標推進與用電智能化升級，其 “節能 + 穩定” 的雙重價值將持續凸顯。面對日益復雜的電網挑戰，選擇專業的有源濾波方案，即是為電力系統加裝 “智能防護盾”，助力企業實現高效生產與綠色用電的雙贏。
