一個老工程師的困惑

上周參加一個車載電子研討會，碰到一位做了十幾年傳統車企電子電氣架構的工程師。他說現在最頭疼的事，就是新項目要在原有CAN網絡基礎上加入以太網骨干網，還要兼容部分老款車型的LIN節點。三種總線協議混在一起，數據怎么流轉？時序怎么保證？故障怎么隔離？

這不是個案。翻開近兩年的汽車行業報告會發現，超過70%的主機廠都在做網絡架構升級，核心痛點就是"多網融合"。問題來了：為什么不直接全部換成以太網？答案很現實——成本、供應鏈、產品生命周期，這些因素決定了"一刀切"根本不可能。

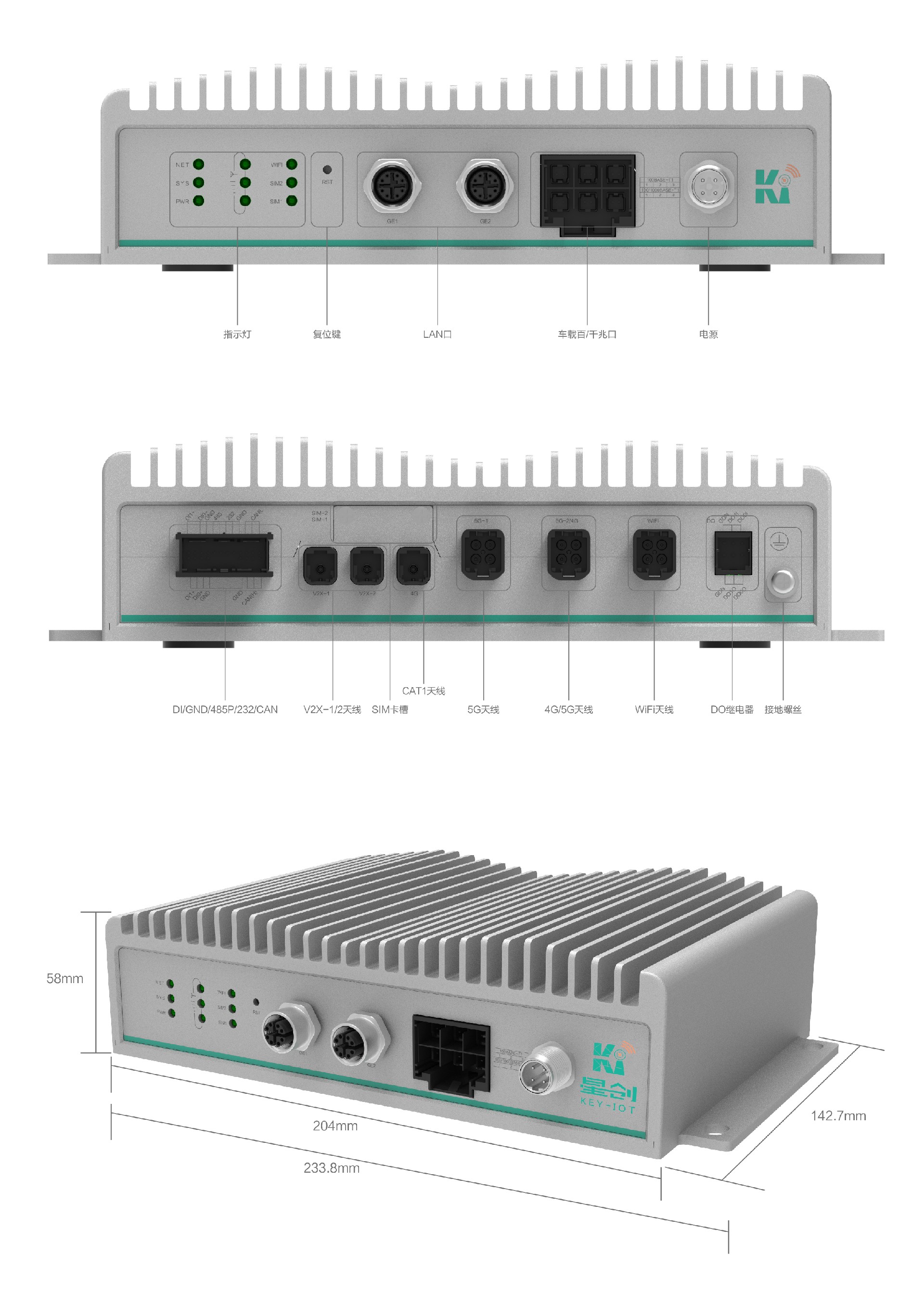

這就是SV910車載以太網網關要解決的核心問題。

先搞清楚：汽車?yán)锏降子卸嗌俜N網絡？

很多人以為車載網絡就是CAN總線，其實遠沒這么簡單。一輛現代汽車內部，至少存在4-5種不同的通信網絡：

CAN（控制器局域網）：這是最常見的車載總線，分為高速CAN（500Kbps）和低速CAN（125Kbps）。動力系統、底盤控制、車身控制基本都用CAN。它的優勢是成本低、可靠性高、抗干擾能力強，缺點是帶寬太小。

LIN（本地互聯網絡）：帶寬只有20Kbps，主要用在低速簡單設備上，比如車窗升降、座椅調節、氛圍燈控制。選它就是因?yàn)楸阋?，一個LIN節點的成本比CAN能低50%以上。

FlexRay：這是高端車型才用的總線，帶寬能到10Mbps，還支持時間觸發通信，實時性比CAN強很多。但成本高，主要用在線控轉向、線控制動這些安全等級要求極高的系統上。奔馳、寶馬的旗艦車型會用到。

車載以太網：這是新貴，帶寬從100Mbps到1Gbps不等，甚至已經有10Gbps的方案在研發。智能座艙、自動駕駛、OTA升級，這些新功能沒有以太網根本玩不轉。

MOST（媒體導向系統傳輸）：這個相對小眾，主要用在車載娛樂系統，不過現在逐步被以太網替代了。

一輛中高端智能汽車?yán)铮@5種網絡可能同時存在。它們之間怎么"說話"？這就需要一個"翻譯官"——多網融合網關。

多網融合的技術難度在哪？

表面上看，網關不就是做協議轉換嗎？CAN數據包轉成以太網幀，以太網幀再轉回CAN，有什么難的？

真正做過的人都知道，細節里全是坑。

難點一：帶寬差異太大

CAN的帶寬是500Kbps，以太網是1000Mbps，差了2000倍。這就好比讓一條小溪的水流到大江里，反過來再讓大江的水回到小溪。前者沒問題，后者怎么辦？

SV910的做法是在網關內部做了多級緩存和流量整形。從以太網到CAN的數據流，先在網關內部按優先級排隊，高優先級數據（比如制動指令）優先轉發，低優先級數據（比如儀表顯示刷新）可以延遲甚至丟棄部分幀。聽起來簡單，但要做好，需要對車輛各個系統的數據特性有深刻理解。

難點二：時序和實時性要求不同

CAN是事件觸發型通信，什么時候有數據什么時候發。FlexRay是時間觸發+事件觸發混合模式，有嚴格的通信周期。以太網傳統上是盡力而為（Best Effort），沒有實時性保證。

三種機制混在一起，最大的問題是：如何保證時間敏感數據的實時性？

這就是為什么SV910特別強調支持TSN（時間敏感網絡）。舉個例子：假設一個制動指令從ADAS域控通過以太網發到網關，需要轉發到CAN網絡給制動ECU。這個過程如果沒有時間保證，可能會遇到以太網擁塞導致延遲飆升。但有了TSN，可以給制動指令打上高優先級標簽，保證它在最壞情況下的延遲也不超過設定值（比如2ms）。

難點三：故障隔離和診斷

傳統汽車的故障診斷協議是UDS（統一診斷服務），基于CAN總線。但現在智能汽車?yán)?，很多新ECU是基于以太網的，診斷協議升級成了DoIP（基于IP的診斷）。

一個網關要同時支持UDS和DoIP，還要能在兩種協議之間做路由轉換。更復雜的是，當網絡出現故障時，網關要能快速定位是哪條總線、哪個節點出了問題，這需要內置強大的診斷引擎。

SV910配備的4核Cortex-A55處理器，就是為了應對這些復雜的協議處理和實時決策任務。

實戰中的多網融合方案

說了這么多理論，來看幾個實際案例。

案例一：傳統客車的智能化改造

某客車廠原有車型用的是CAN+LIN兩層網絡架構。動力、底盤用高速CAN，車門、燈光用LIN。現在要加裝智能座艙和ADAS系統，這兩個新玩意兒都需要以太網。

如果重新設計電子電氣架構，整車線束都要改，成本根本扛不住。SV910提供了一個平滑升級方案：

保留原有CAN和LIN網絡，不動傳統ECU

增加一條以太網骨干網，連接智能座艙、ADAS、T-Box

網關做CAN?以太網的雙向數據轉換

具體來說，智能座艙需要獲取車速、轉速、油量等儀表數據，這些數據在CAN總線上。網關把CAN數據解析出來，封裝成以太網TCP/IP包或者SOME/IP服務，發給座艙。反過來，座艙的導航信息、多媒體狀態要顯示在傳統儀表上，也是通過網關轉成CAN信號發給儀表ECU。

這個方案讓客車廠用最小的改動成本，實現了智能化升級。關鍵是不影響原有系統的可靠性，新老網絡互不干擾。

案例二：高端乘用車的域控架構

某自主品牌高端車型采用域控架構：智能駕駛域、智能座艙域、動力域、車身域。各域之間用車載以太網連接，但域內還是用CAN或FlexRay。

比如動力域內部，發動機ECU、變速箱ECU、混動控制器之間用高速CAN通信，但動力域控制器對外（連接其他域）用的是千兆以太網。這種"域內CAN、域間以太網"的混合架構，正是現在的主流趨勢。

SV910在這種架構里扮演的角色，是連接不同域的"中央樞紐"。它一邊通過以太網接口連接各個域控制器，一邊通過CAN接口連接傳統ECU或者做域內網關。

更關鍵的是，SV910支持網絡路由和防火墻功能。比如智能座艙域的娛樂APP絕對不能訪問動力域的核心數據，這在網關層面就要做好隔離。這不僅是功能需求，更是網絡安全的紅線。

案例三：商用車的V2X通信場景

某港口的無人駕駛集卡項目，車輛需要同時處理三類數據流：

車內傳感器數據：激光雷達、攝像頭數據通過車載以太網傳給自動駕駛計算平臺

底盤控制數據：轉向、制動、動力指令通過CAN總線發給各執行器

V2X通信數據：路側單元發來的調度指令、其他車輛位置信息

三類數據流的協議、優先級、實時性要求完全不同。SV910的V2X模組接收到路側指令后，經過網關的智能路由，高優先級指令（比如緊急停車）直接轉發到CAN網絡給制動系統，低優先級信息（比如路況更新）則緩存后轉給自動駕駛平臺做決策。

整個流程延遲控制在10ms以?xún)?nèi)，滿足了港口對安全性和實時性的雙重要求。

從架構層面看多網融合的價值

回到最開始那個工程師的困惑。為什么不能簡單粗暴地把所有總線都換成以太網？

原因有三：

成本敏感性：一個車窗控制模塊，用LIN方案成本不到10塊錢，換成以太網可能要翻好幾倍。量產車型對成本的敏感程度，超出很多人想象。

供應鏈成熟度：CAN/LIN的零部件供應鏈極其成熟，驗證充分，故障率低。以太網方案相對還在快速演進期，主機廠不可能把所有雞蛋放一個籃子里。

產品生命周期：一款車型的生命周期往往是5-8年，但技術迭代速度越來越快。通過網關做多網融合，可以讓新老技術共存，給后續升級留下靈活性。

這就是為什么行業共識是：未來5-10年內，汽車網絡會是多種總線共存、以以太網為骨干的混合架構。在這個大趨勢下，像SV910這樣的多網融合網關，需求只會越來越旺盛。

選型時要注意什么？

最后說點實在的。如果你正在做車載網關選型，建議重點關注這幾個指標：

1. 處理器性能：不要只看主頻，要看實際的數據吞吐能力和協議處理能力。SV910用的4核A55在車載領域?qū)儆谥髁髌系呐渲谩?/p>

2. 接口豐富度：CAN、LIN、以太網的接口數量和類型要滿足實際需求。特別是以太網，要看是100M還是1G，是否支持T1單對線。

3. 實時性保證：是否支持TSN，是否有硬件級的QoS保證，延遲和抖動的指標是多少。

4. 安全性：是否通過車規級認證（AEC-Q100），是否有看門狗機制，是否支持安全啟動。

5. 開發友好度：SDK是否完善，是否提供標準的AUTOSAR接口，技術支持響應速度如何。

SV910在這幾方面都做得比較扎實，尤其是接口的靈活配置和TSN的硬件支持，在同類產品里算是有競爭力的。

寫在結尾

汽車網絡架構的演進，本質上是在平衡性能、成本、可靠性的過程。多網融合不是妥協，而是一種務實的工程選擇。

從CAN到以太網，從單一總線到多網并存，這個過渡期可能會持續很長時間。在這個過程中，一個設計良好的車載網關，就像是汽車神經系統里的"翻譯官"和"調度員"，讓不同世代的技術能夠和平共處，也讓智能化升級有了更平滑的路徑。

SV910這款產品，在我看來是對這個行業趨勢的一次務實回應。期待它在更多項目中驗證自己的價值。
