如今中高端手機，多攝、2 億+高像素、AI影像已成標配——但攝像頭模組越強大，供電設計越讓人頭大！“高密度、低噪聲、穩響應” 的嚴苛需求，讓傳統供電方案頻頻掉鏈，數模龍頭艾為電子推出的 AW37007 7合1 LDO PMIC，專為破解這一困局而來！

傳統方案：多攝時代的 “供電絆腳石”

1

空間告急，輕薄化被 “卡脖子”

每個攝像頭需3-4路獨立電源，多顆分立LDO及配套外圍元件擠滿PCB 板，占板面積龐大導致布局捉襟見肘。想設計更大電池、更薄機身？分立方案直接讓這些需求成為奢望，與手機輕薄化、高密度集成的趨勢背道而馳。

2

噪聲干擾，高像素優勢 “打水漂”

CMOS圖像傳感器、ISP芯片對電源噪聲 “零容忍”！分立元件的布線寄生電感、寄生電容會引入雜波，直接導致夜景拍攝滿屏噪點、色彩偏色失真，即便搭載2億像素鏡頭，也難發揮其真正實力，大幅拉低用戶拍攝體驗。

3

調試繁瑣，研發效率 “拖后腿”

多顆分立LDO上電時序協調復雜，故障排查難度大，無形中增加了項目落地成本與量產風險，拖累研發效率。

艾為方案：多攝供電 “buff 級” 解決方案

數模龍頭艾為電子推出的AW37007，專為攝像頭模組量身打造，集成 7 路高性能 LDO——2 路1.5A大電流快速瞬態響應 DVDD+5 路高 PSRR 低噪聲 AVDD，精準覆蓋 Core、IO、Analog、AF、OIS 等全場景供電需求，一站式解決多攝供電難題！

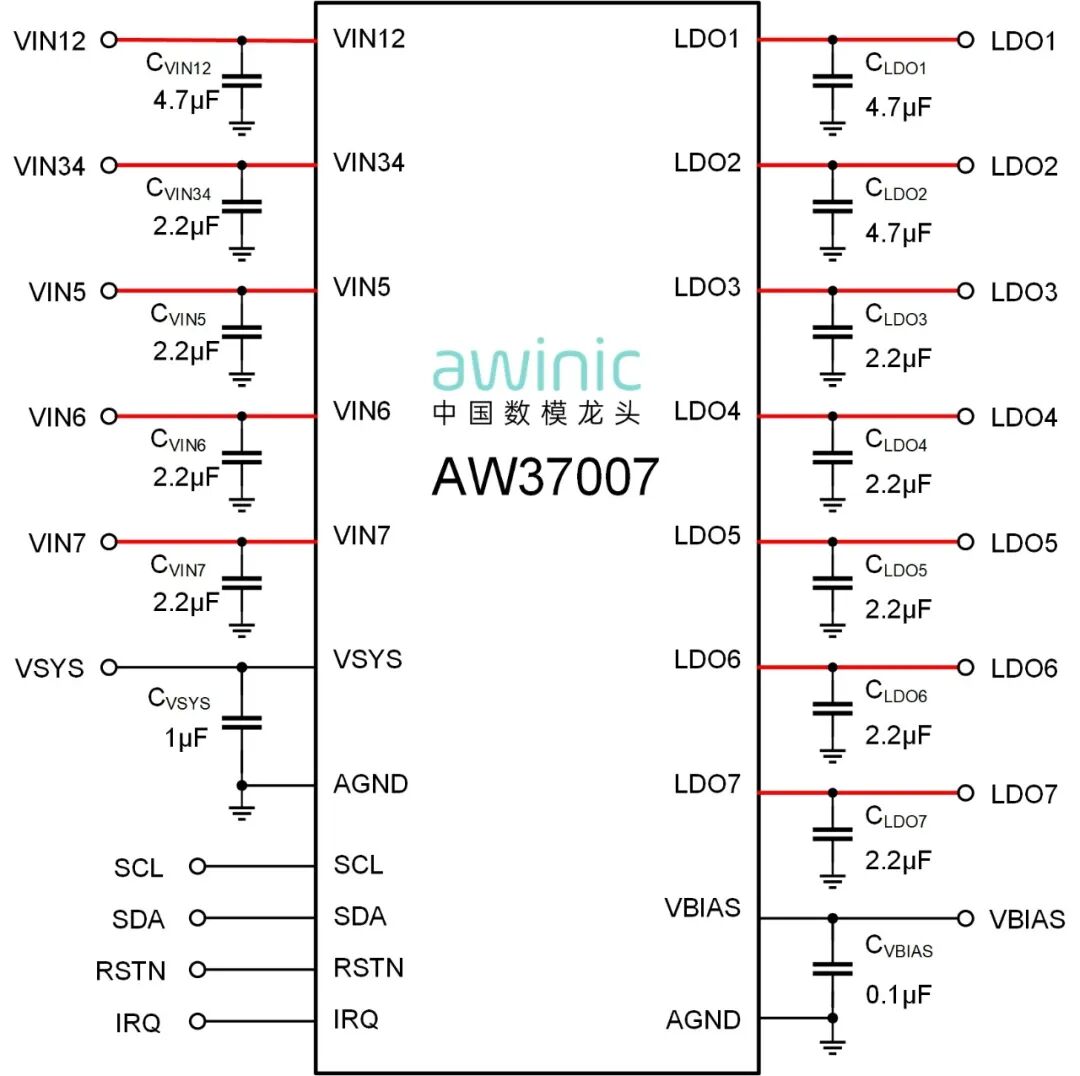

圖1 AW37007典型應用圖

1集成化 buff：省空間、降難度

相比分立方案，AW37007 將7路LDO 集成于單芯片，直接節約40% 的 PCB 面積，WLCSP 1.821mm×1.405mm-20B 的超小封裝，完美適配 PCB 高密度布局需求。既為電池、散熱模塊騰出更多設計空間，又大幅降低 PCB 設計難度！

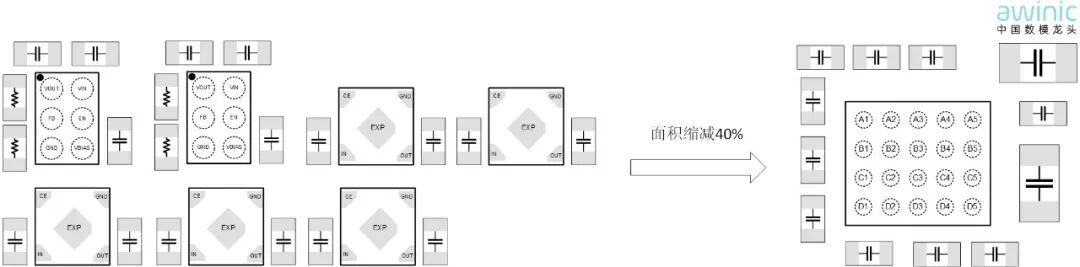

圖2 芯片封裝面積示意圖

2性能 buff：穩供電、提畫質

想明白 AW37007 7 合 1 LDO為何能破解供電困局，需先明確攝像頭模組里藏著哪些 “耗電大戶”。每個核心部件都需專屬電源支持，這也是多攝供電復雜的核心原因，而AW37007實現精準賦能：

1. 成像核心：圖像傳感器（Image sensor）

Core供電：Image sensor數模轉換器的數字供電部分由DVDD提供，其大電流特性及負載突變，對DVDD的電流承載、瞬態響應能力提出嚴苛要求。AW37007的LDO1/2支持1.5A持續輸出，可滿足2億+像素傳感器滿負荷功耗峰值，同時憑借優異的瞬態響應性能，能夠快速應對拍攝模式切換時的負載突變，避免像素信號采樣失真。

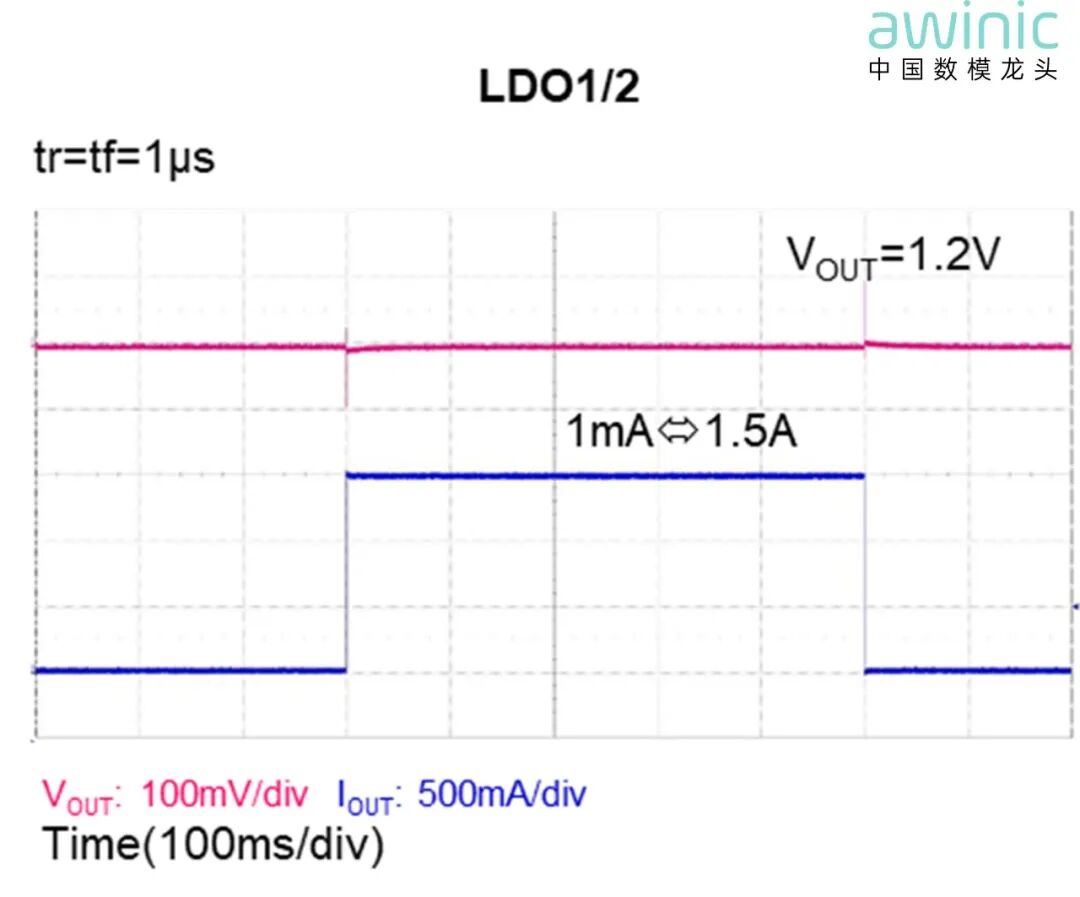

圖3 AW37007 LDO1/2快速瞬態響應

Analog供電：Image Sensor的感光像素陣列、模擬信號讀出鏈前端以及數模轉換器的模擬部分由AVDD供電，該環節對電源噪聲極其敏感，亟需“高抗干擾＋低噪聲”的供電環境。AW37007的LDO3-7具備高PSRR性能，對VIN和VSYS，在1kHz時PSRR均可達到92dB以上，在1MHz時均可達到50dB以上，抗干擾能力遠超行業標準。同時其本身輸出噪聲<10μVrms，為模擬器件提供“零干擾”供電環境。

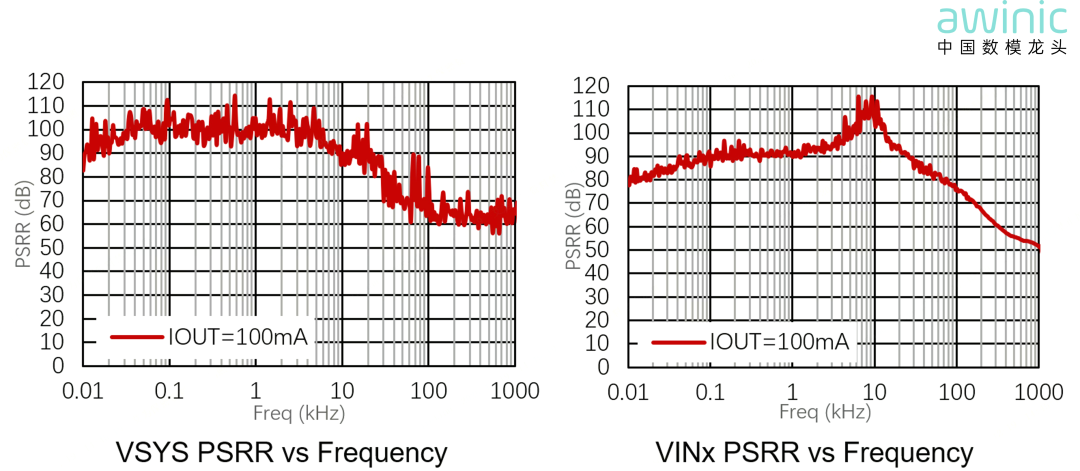

圖4 LDO3-7 高PSRR性能

IO供電：Image Sensor 的 MIPI CSI-2 接口、I2C 控制接口由IOVDD供電，負責傳感器與手機主板的數據傳輸和指令交互。AW37007的輸出電壓精度可達±0.5%，同時兼容1.2V/1.8V電壓選擇，適配不同傳感器IO接口電平標準。

2. 對焦&防抖模塊：AF自動對焦+OIS光學防抖

AF模塊通過移動鏡頭組來改變與圖像傳感器的像距，實現被攝物體清晰成像，其供電需具備足夠的負載輸出和快速響應能力。AW37007的LDO5/7可支持700mA持續電流，負載從1mA突變至700mA，LDO電壓跌落＜40mV，可完美匹配微距、遠景等對焦模式切換的快速電流變化，保證對焦流暢無卡頓。

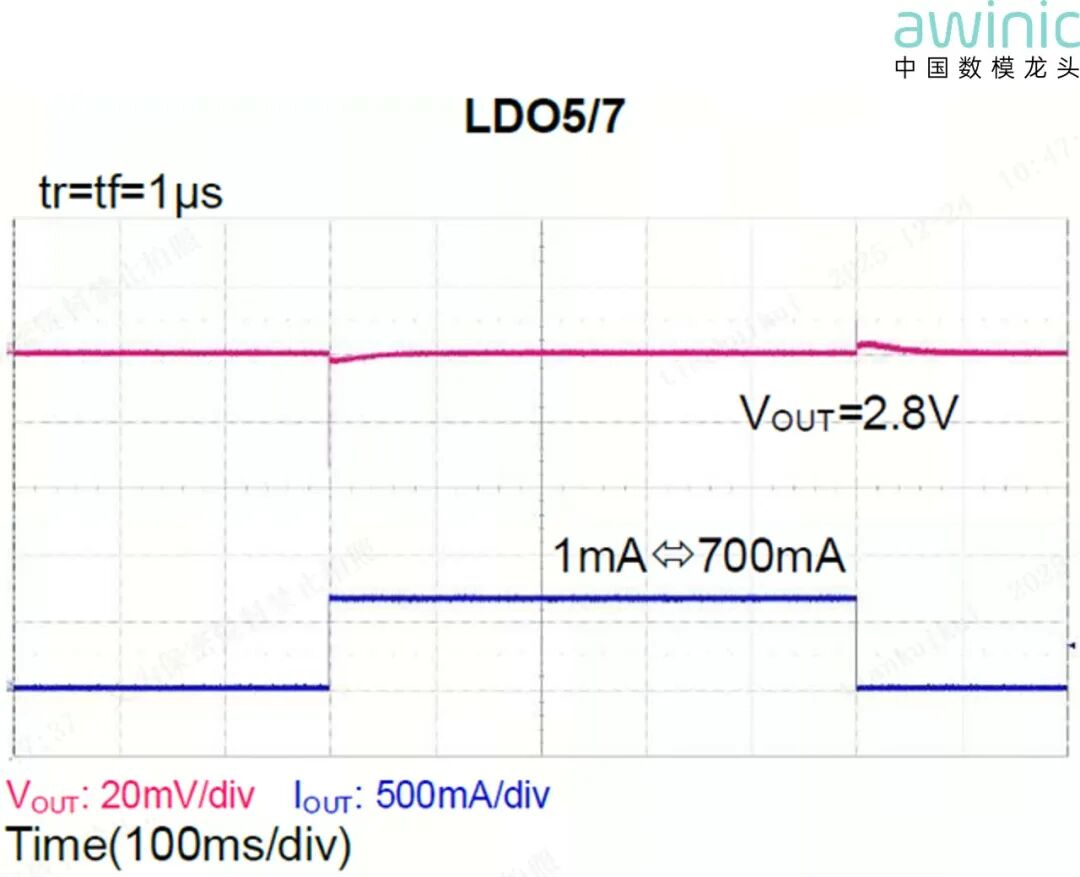

圖5 AW37007 LDO5/7快速瞬態響應

OIS 模塊通過主動反向補償手部抖動，使光路在傳感器上保持穩定，需 “檢測電路+驅動電路” 雙路供電。檢測電路由高抗干擾AVDD供電，確保檢測精度不受電源噪聲影響，而驅動電路依托響應迅速的獨立LDO，保障驅動力快速響。AW37007 的LDO3-7可采用雙獨立通道分別為二者供電，減少布線串擾，防抖修正更精確。

3智能化buff: I2C靈活控，F(xiàn)ault精準護

AW37007 7合1 LDO PMIC 搭載 I2C 通信接口，支持每路 LDO 上電時序與電壓的獨立個性化配置，可靈活匹配多規格攝像頭模組供電需求，從根源簡化研發調試流程，縮短項目落地周期。

核心差異化設計在于每路 LDO EN 寄存位獨立分置，既能有效規避多主控配置七合一供電方案時的誤操作風險，完美適配攝像頭與其他模塊共用一顆供電芯片的緊湊布局場景；更可穩定支撐 AON（Always-on）功能—— 攝像頭以低像素模式運行時，可實現人臉/眼球/手勢識別、運動監測、二維碼掃描等特色功能，讓設備在拓展智能交互場景的同時，精準控制功耗，提升續航表現。

除此之外，芯片內置完善的Fault故障檢測與保護機制，若出現過溫等異常狀況，可快速觸發保護動作并通過I2C接口上報故障類型，助力工程師高效定位問題、排查隱患，降低研發調試成本與項目落地風險。

多攝穩供電，首選 AW37007

從空間優化到噪聲抑制，從快速響應到精準適配，AW37007 以“高集成、高性能、小尺寸” 三大核心優勢，重新定義多攝模組供電標準。它絕非7 顆LDO 的簡單堆疊，而是針對攝像頭全部件供電痛點的定制化解決方案，讓旗艦機多攝的影像潛力充分釋放！
