【選型指南】TE適用于各種液體測量的流量開關

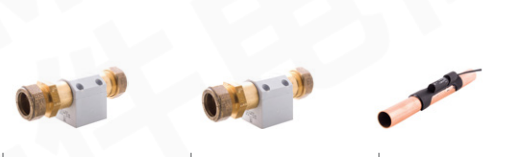

TE Connectivity (TE) 制造出了適用于各種液體的流量傳感器，內帶高可靠磁簧開關，安裝方便。TE流量開關可與燃油、機油、有機溶劑、沸水、酸性液體、飲用水、去離子水和酒精等液體兼容，適用于螺紋接頭、壓合接頭和直接銅管過程連接，可以提供 UL 94-HB 防火等級的產品，專為水控制、按摩淋浴、中央加熱系統、循環泵保護、冷卻和檢漏等應用而設計。
TE Connectivity (TE) 流量開關選型指南
TE流量傳感器集成了高可靠磁簧開關，安裝便捷，兼容多種液體與連接方式，專為嚴苛工業及商用場景設計。以下是其FCS與FS兩大系列的關鍵選型信息對比：
| 系列 | 主要型號 | 關鍵特性 | 兼容液體/介質 | 推薦應用場景 | 工作電流/溫度 | 過程連接/防火等級 |
|---|---|---|---|---|---|---|
| FCS系列 | FCS-01 | 可在任意軸向安裝 | 水、氣體 | 檢漏系統、流量傳感 | 1A / -30~100℃ | 3/8" BSP螺紋 |
| FCS-02 | 可在任意軸向安裝，UL 94-HB防火等級 | 水、氣體 | 自來水控制、冷卻系統 | 1A / -30~100℃ | 3/8" BSP螺紋，UL 94-HB | |
| FCS-03 | 寬液體兼容性 | 燃油、機油、溶劑、沸水、酸性液體、飲用水、酒精等 | 多化學介質流量監測 | 1A / -30~100℃ | 螺紋/壓合接頭 | |
| FCS-04 | 不銹鋼彈簧，耐腐蝕 | 水、溶劑、酸性液體、酒精 | 化工、水處理流程 | 1A / -30~100℃ | NPT螺紋 | |
| FCS-05 | 工業級通用型 | 多種氣體與液體 | 工業流程控制 | 1A / -30~100℃ | 多種連接可選 | |
| FS系列 | FS-01 | 基礎水流應用 | 水 | 自來水控制、冷卻系統 | 3A / -30~100℃ | 常規連接 |
| FS-02 | UL認證，可靠性高 | 水 | 需認證的水流系統 | 3A / -30~100℃ | UL認證 | |
| FS-05 | 黃銅外殼，堅固耐用 | 水 | 大功率淋浴、中央加熱 | 3A / -30~100℃ | 22mm壓合接頭 | |
| FS-06 | 常開型，黃銅壓合接頭 | 水 | 循環泵保護、水控制 | 3A / -30~100℃ | 黃銅壓合接頭 | |
| FS-07 | 微水壓驅動，響應靈敏 | 水 | 按摩淋浴、低流量監測 | 3A / -30~100℃ | BSP黃銅配件 | |
| FS-08 | 大流量接口，常開型 | 水 | 中央加熱系統、大流量控制 | 3A / -30~100℃ | 3/4" BSP內外螺紋 | |
| FS5 | 任意軸向安裝，大口徑 | 水、氣體 | 工業冷卻、流量傳感 | 3A / -30~100℃ | 1.25" BSP連接 | |
| FS-52 | 雙內螺紋，安裝簡便 | 水、氣體 | 管道系統集成 | 3A / -30~100℃ | 兩個1?" BSP內螺紋 | |
| FS-90/1 | 適用于水與氣流 | 水、空氣 | 冷卻、檢漏、氣流監控 | 3A / -30~100℃ | 15mm銅管安裝，UL 90HB |
選型建議摘要：
FCS系列：適用于中等電流（1A）、需廣泛兼容各類液體（包括腐蝕性介質）的場合，如化學流程、水處理及多功能傳感。
FS系列：承載更高電流（3A），外殼更堅固（黃銅/高等級塑料），側重于水流及大功率應用，如中央加熱、大流量淋浴及工業冷卻系統。
