前言

在快充電源市場中，65W功率段已成為兼顧便攜性與實用性的黃金檔位，如何為65W快充產品選擇合適的分立器件以實現效率、體積與可靠性的最佳平衡，是設計工程師面臨的核心挑戰。器件選型的細微差異，直接影響到快充電源的轉換效率、成本控制和長期穩定性。合科泰通過快充選型方案，幫你快速落地高可靠65W快充方案。

65W快充產品架構與原理

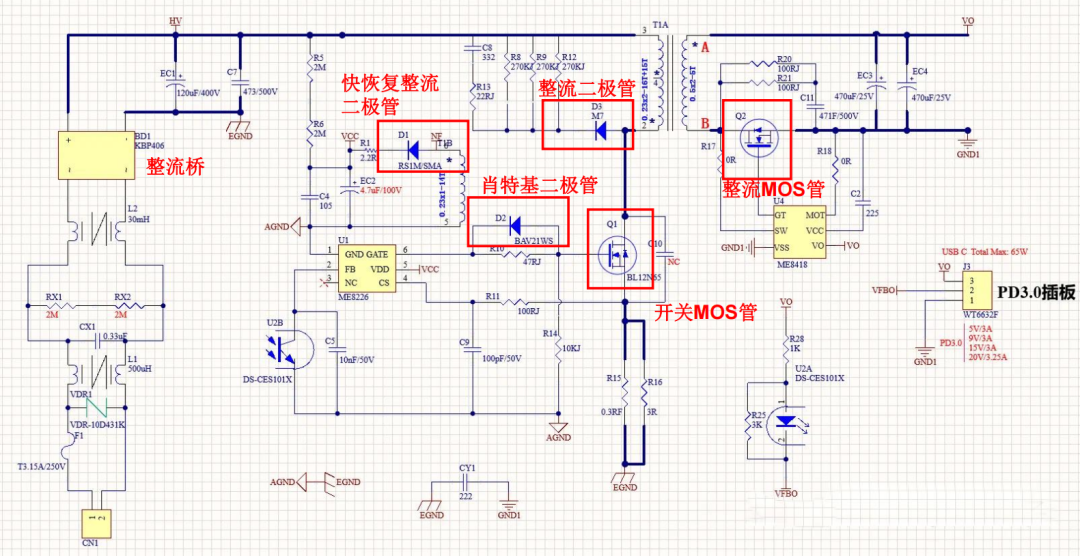

65W快充產品的典型架構包含整流電路、初級高頻轉換電路、次級同步整流電路和協議輸出電路四個核心部分。其中整流電路負責將交流電轉換為直流電;初級高頻轉換電路進行電壓變換和功率傳輸;次級同步整流電路是提升轉換效率的關鍵;協議輸出電路實現智能快充協議適配。

核心器件的性能影響

不同分立器件的選型直接影響系統性能。橋堆選型需考慮耐壓和額定電流，直接影響整流效率和熱設計;快恢復二極管的反向恢復時間直接影響高頻轉換電路的開關損耗;MOSFET導通電阻Rds(on))決定導通損耗，而柵極電荷(Qg)則影響開關損耗;肖特基二極管的正向壓降(Vf)決定次級同步整流的損耗。

參數選型建議

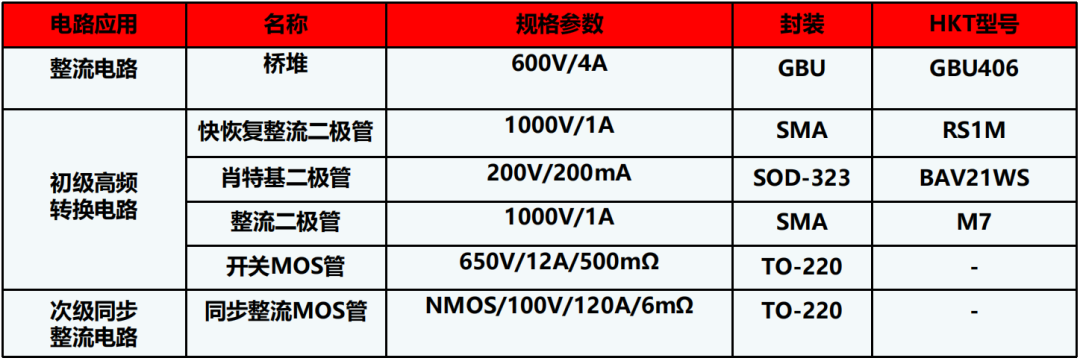

針對65W快充設計，各分立器件都有核心選型原則。整流橋堆建議選擇額定電流4A、耐壓600V的產品，如GBU406封裝橋堆，可兼顧成本與性能;快恢復整流二極管建議選擇反向恢復時間小于50ns的產品，如RS1M(1000V/1A)，以降低開關損耗;肖特基二極管建議選擇耐壓200V、額定電流200mA的產品，如BAV21WS，以降低次級整流損耗;開關MOS管建議選擇650V、12A、500mΩ規格的NMOS管產品，平衡耐壓、電流和導通損耗;同步整流MOS管建議選擇100V、120A、6mΩ規格的NMOS管產品，確保高效次級整流。

優化設計方案與權衡

在65W快充設計中，需重點關注幾個優化方向，熱設計優化需選擇低熱阻封裝的器件，并優化PCB布局以提高散熱效率;效率優化要采用同步整流技術可將整體轉換效率提升至92%以上;可靠性優化是在驅動回路中適當增加?xùn)艠O電阻，抑制振蕩和電壓尖峰;協議適配應選擇支持主流快充協議的主控芯片，確保兼容性。

在器件選型過程中，有一些需要權衡的因素。較高性能的器件通常成本較高，需根據產品定位和成本預算進行折中;更高效率的散熱設計可能導致產品體積增大，需權衡便攜性與散熱需求;柵極電阻增大雖有助于抑制振蕩，但可能增加開關損耗，需根據開關頻率折中選取。

總結

65W快充產品的分立器件選型是實現高效、可靠設計的核心環節。在設計中，需重點關注器件的關鍵參數，結合具體應用場景進行優化，平衡性能、成本與可靠性。通過選擇合適的分立器件并優化電路設計，可實現高轉換效率、小體積和強可靠性的65W快充解決方案。在實際工程實踐中，還需結合雙脈沖測試、熱特性測試等手段進行驗證和微調，以確保最終產品滿足設計指標要求。合科泰提供全鏈路解決方案，如需65W快充選型支持，可聯系我們獲取技術支持。
