作者：張丁丁

功能綜述

該項目基于睿擎平臺，開發了一款高性能工業物聯網數據網關，實現Modbus RTU協議與MQTT協議的雙向高效轉換。該方案為傳統工業設備在不改變?cè)泄δ芎陀布Y(jié)構的前提下，快速接入物聯網提供了可靠且經濟的技術路徑。

核心功能

1、Modbus RTU數據采集與上云：

睿擎派作為Modbus RTU主站，定時讀取從站寄存器數據

采集的數據通過消息隊列機制傳遞至MQTT模塊，實時發送至云端MQTT Broker

2、云端命令接收與設備控制：

睿擎派作為MQTT客戶端，接收云端發布的控制命令

解析命令后轉發至Modbus RTU模塊，執行遠程寄存器讀寫操作

3、技術優勢：

采用生產者-消費者模型，基于RT-Thread消息隊列實現進程間通信(IPC)

任務在無數據處理時進入阻塞狀態，有效節省CPU資源，提升系統實時性

typedefstruct

{

uint16_taddress;

uint16_tvalue;

}ModbusData;

軟件框架設計

項目架構與模塊劃分

本項目采用分層模塊化設計，確保代碼的可維護性和功能分離，核心模塊包括：

1、主入口模塊：

a.程序執行入口

b.負責系統初始化流程，調用應用管理模塊

c.具體實現參見 main.c

2、應用管理模塊：

a.集中管理應用任務

b.初始化全局資源，如RT-Thread消息隊列等IPC機制

c.具體實現參見 app_management.c

3、網絡初始化模塊：

a.配置設備網絡連接

b.實現優先網絡連接策略，為MQTT通信提供底層支撐

c.具體實現參見 app_netset.c

4、Modbus RTU協議處理模塊：

a.實現Modbus RTU協議功能

b.負責外設初始化、主站數據讀取及遠程控制

c.具體實現參見 applicationModbusRtu.c

5、MQTT通信模塊：

a.實現MQTT客戶端功能

b.負責Broker連接、命令接收和數據發布

c.具體實現參見 applicationMqtt.c

測試環境與云端配置

本項目使用阿里云服務器部署EMQX MQTT Broker，作為可靠的云端測試環境，確保Modbus RTU網關與云平臺之間的穩定雙向通信。

軟件模塊詳細說明

主入口模塊

功能說明：主入口模塊是程序的核心啟動點，負責初始化系統資源并啟動應用管理模塊。它作為整個系統的啟動器，確保所有功能模塊按正確順序初始化和運行，具體實現參見 main.c。

核心代碼片段：

#include<rtthread.h>
#include"app_management.h"

intmain(void)
{
app_rt_thread_init();
rt_kprintf("Modbus-MQTT Gateway initialized successfully\n");
return0;
}

應用管理模塊

功能說明：應用管理模塊是系統的中樞神經，負責全局資源管理和任務調度。它實現了：

1.消息隊列的創建與維護，用于模塊間通信

2.網絡連接的初始化

3.關鍵任務線程的創建與啟動（Modbus RTU和MQTT線程）

具體實現參見 app_management.c。

核心代碼片段：

// 創建消息隊列，實現Modbus與MQTT模塊間通信

staticvoidmessage_queue_init(void)
{
g_xQueueModbusRtuReadDate=rt_mq_create("modbus_rtu_mq",sizeof(ModbusData),10,RT_IPC_FLAG_FIFO);
g_xQueueModbusRtuWriteDate=rt_mq_create("modbus_rtu_mq_w",sizeof(ModbusData),10,RT_IPC_FLAG_FIFO);
}

// 系統初始化與任務啟動
voidapp_rt_thread_init(void)
{
message_queue_init();
netset_init();// 網絡初始化

// 啟動Modbus RTU主站任務
tid=rt_thread_create("modbus_rtu_thread",app_modbusRTU_master_thread,RT_NULL,1024*4,10,10);
rt_thread_startup(tid);

// 啟動MQTT通信任務
tid=rt_thread_create("mqtt_thread",app_mqtt_thread,RT_NULL,1024*4,10,10);
rt_thread_startup(tid);
}

Modbus RTU協議處理模塊

功能說明：該模塊實現Modbus RTU協議的主站功能，是網關與工業設備通信的核心。主要負責：

1.配置和初始化Modbus RTU通信參數

2.定時讀取從站設備寄存器數據

3.接收并執行來自MQTT模塊的遠程控制命令

具體實現參見 applicationModbusRtu.c。

核心代碼片段：

// 初始化Modbus RTU主站

staticintmodbus_rtu_master_init(void)
{
ctx=modbus_new_rtu("/dev/uart5",9600,'N',8,1);
modbus_set_slave(ctx,1);
modbus_set_response_timeout(ctx,1,0);
modbus_rtu_set_serial_mode(ctx,MODBUS_RTU_RS485);
modbus_rtu_set_rts(ctx,RS485_RTS_PIN,MODBUS_RTU_RTS_UP);
returnmodbus_connect(ctx);
}

// Modbus RTU主站線程
voidapp_modbusRTU_master_thread(void*arg)
{
uint16_treceived_regs[10];
modbus_rtu_master_init();

while(1)
{
// 讀取寄存器數據并發送至MQTT模塊
rc=modbus_read_registers(ctx,0,10,received_regs);
if(rc>0)
{
for(inti=0;i<rc;i++)
{
ModbusData data={.address=i,.value=received_regs[i]};
rt_mq_send(g_xQueueModbusRtuReadDate,&data,sizeof(ModbusData));
}
}

// 處理遠程寫入命令
ModbusData write_data;
rt_mq_recv(g_xQueueModbusRtuWriteDate,&write_data,sizeof(ModbusData),RT_WAITING_FOREVER);
modbus_write_register(ctx,write_data.address,write_data.value);

rt_thread_delay(1000);
}
}

網絡初始化模塊

功能說明：該模塊負責設備網絡連接的配置與初始化，為MQTT通信提供底層網絡支持。主要功能包括MAC地址配置和DHCP客戶端啟用，確保設備能自動獲取IP地址并建立網絡連接，具體實現參見 app_netset.c。

核心代碼片段：

// 配置MAC地址

staticintmac_config(void)
{
uint8_tmac[6]={0x00,0x11,0x22,0x33,0x44,0x55};
returnif_set_mac(DEV_NAME,mac);
}

// 啟用DHCP客戶端

staticintdhcp_enable(void)
{
returnif_dhcp(DEV_NAME,1);
}

// 網絡初始化入口
voidnetset_init(void)
{
mac_config();
dhcp_enable();
}

MQTT通信模塊

功能說明：

該模塊實現MQTT客戶端功能，是網關與云端通信的橋梁。主要功能包括：

1.MQTT Broker連接與認證

2.訂閱云端控制命令

3.發布Modbus采集數據

4.JSON與Modbus數據格式轉換

具體實現參見 applicationMqtt.c。

核心代碼片段：

// MQTT訂閱回調函數 - 處理云端控制命令

staticvoidmqtt_sub_callback(MQTTClient*c,MessageData*msg_data)
{
ModbusData write_data;

// 解析JSON命令
constchar*json_string=(constchar*)msg_data->message->payload;
if(json_to_ModbusData(json_string,&write_data)==0)
{
// 發送至Modbus寫入隊列
rt_mq_send(g_xQueueModbusRtuWriteDate,&write_data,sizeof(ModbusData));
}
}

// 數據格式轉換 - JSON到ModbusData
intjson_to_ModbusData(constchar*json_string,ModbusData*out_data)
{
cJSON*root=cJSON_Parse(json_string);
if(root==NULL)return-1;

out_data->address=(uint16_t)cJSON_GetObjectItemCaseSensitive(root,"address")->valuedouble;
out_data->value=(uint16_t)cJSON_GetObjectItemCaseSensitive(root,"value")->valuedouble;

cJSON_Delete(root);
return0;
}

// MQTT線程 - 負責數據發布
voidapp_mqtt_thread(void*arg)
{
mq_start();// 啟動MQTT客戶端

while(1)
{
ModbusData data;
// 接收Modbus數據并發布到云端
rt_mq_recv(g_xQueueModbusRtuReadDate,&data,sizeof(ModbusData),RT_WAITING_FOREVER);
ModbusData_publish(&data);

rt_thread_mdelay(10);
}
}

演示效果

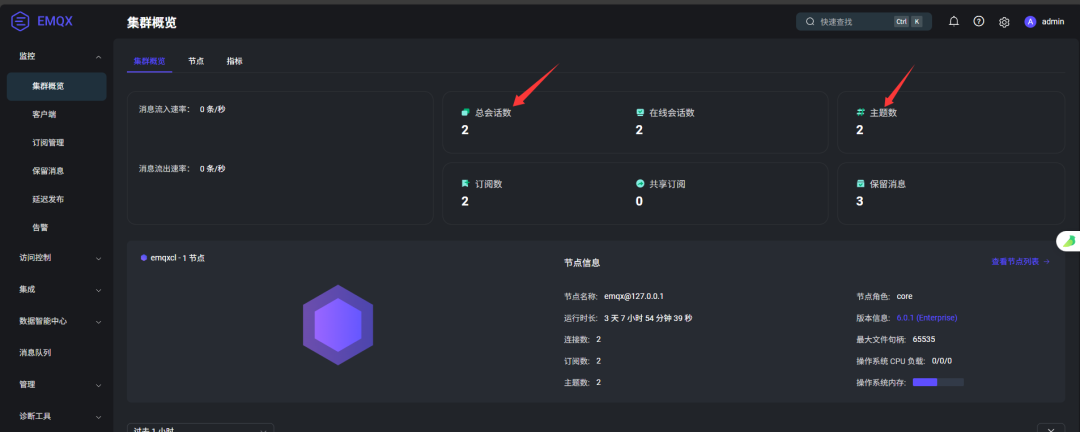

云端MQTT服務器連接狀態

實際應用演示

視頻演示：

https://www.bilibili.com/video/BV1uWSnBwEqp/?vd_source=9ed2178ae937fd4121a4f70f89f06b65

源碼倉庫

GitHub倉庫：https://github.com/yxy314/ruiqingpai_RTU_MQTT

總結

本項目實現了一個功能完整、性能穩定的Modbus RTU與MQTT協議轉換網關，具有以下特點：

1、高可靠性：采用成熟的開源庫和RT-Thread實時操作系統，確保系統穩定性

2、低資源占用：優化的任務調度和內存管理，適合資源受限的嵌入式平臺

3、易于擴展：模塊化設計便于功能擴展和定制

4、安全通信：支持MQTT認證機制，確保數據傳輸安全

該網關為工業設備的物聯網化改造提供了高效、經濟的解決方案，可廣泛應用于工業自動化、智能工廠、遠程監控等領域。
