告別轉換瓶頸：疆鴻智能ETHERNET/IP轉ETHERCAT網關讓PLC實時直控設備
一、工廠需求

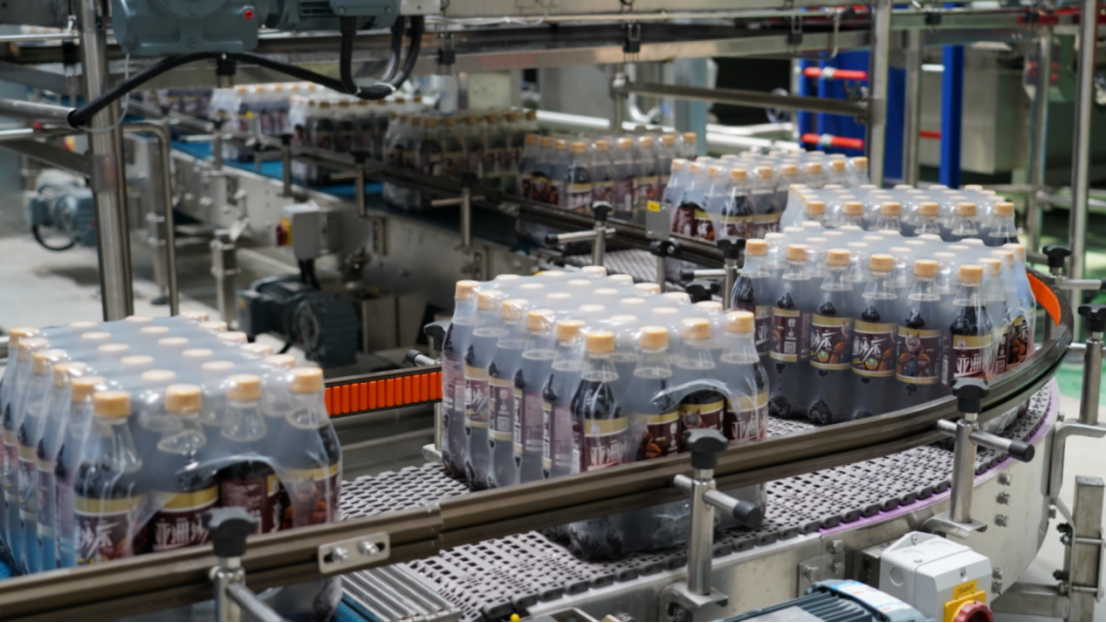

在現代化飲料生產車間中，生產線的精準控制與實時數據交互是保障產品質量與生產效率的關鍵。某飲料工廠采用羅克韋爾ControlLogix PLC作為中央控制系統，同時生產線中集成了多臺高精度電磁流量計，用于實時監測原料配比與灌裝流量。然而，PLC采用的ETHERNET/IP協議與流量計支持的ETHERCAT協議無法直接通信，傳統解決方案往往需要復雜的中轉控制與多層級網絡，導致系統延遲高、配置繁瑣、維護困難。工廠亟需一種能夠?qū)崿F(xiàn)協議無縫轉換、確保實時數據交換、且易于集成維護的通訊解決方案。

二、解決方案
（1）網關連接方式
選用一款高性能工業協議網關，其關鍵角色是作為協議轉換中樞。網絡架構設計如下：
- PLC側連接：網關的ETHERNET/IP接口配置為從站（Adapter），直接接入工廠現有以太網交換機，與羅克韋爾PLC（作為主站/Scanner）建立連接。PLC通過CIP（通用工業協議）標準指令，將網關映射為其網絡上的一個智能從屬設備，進行數據讀寫。
- 設備側連接：網關的ETHERCAT接口配置為主站（Master），通過標準網線以菊花鏈（Daisy Chain）方式串聯多臺電磁流量計（ETHERCAT從站）。網關作為ETHERCAT主站，負責周期性地發起數據幀，在環網中依次經過各流量計，實現微秒級同步數據采集。

這樣一來，網關在物理與協議層上橋接了控制層（ETHERNET/IP）與設備層（ETHERCAT），形成了一個扁平化、高實時性的統一網絡。
（2）配置過程
配置過程體現了該方案的簡潔性與靈活性：
1. 網絡規劃：為PLC與網關分配固定IP地址，確保在同一子網。規劃ETHERCAT網絡拓?fù)?，確定各流量計的順序與站地址。
2. PLC編程：在羅克韋爾Studio 5000編程軟件中，通過EDS文件或手動添加通用以太網模塊，將網關作為一臺“適配器”設備添加到I/O配置樹中。根據流量計的數據結構，定義相應的輸入/輸出標簽（例如，流量瞬時值、累積量、狀態字作為輸入，設定值作為輸出）。
3. 網關配置：使用網關廠商提供的專用配置軟件（通常為網頁式或本地工具）。關鍵步驟包括：
- 在ETHERNET/IP側，設置從站站號及與PLC交換的數據區域（過程數據映像區PDO）的映射關系。
- 在ETHERCAT側，掃描網絡自動識別所有連接的流量計從站。根據設備XML描述文件（ESI），為每個流量計配置所需的服務數據對象（SDO）與過程數據對象（PDO），例如將“流量值”這個PDO映射到網關的內部寄存器。
- 建立數據橋梁：將ETHERCAT側從站的PDO數據（如流量數據），一對一或經過計算后，映射到網關內部寄存器，再將這些寄存器與ETHERNET/IP側定義的輸入/輸出標簽進行關聯。整個過程通過圖形化拖拽或表格填寫完成，無需編寫復雜腳本。
4. 調試與驗證：下載配置至網關，重啟后觀察PLC與網關、網關與流量計之間的連接狀態指示燈。在PLC編程軟件中在線監控，確認能夠?qū)崟r(shí)、準確地讀取到流量計數據，并可下發控制指令。

三、應用網關的效果
實施該網關方案后，取得了顯著成效：
- 實現毫秒級實時通訊：ETHERCAT主站功能確保了流量計數據以極短周期（通常<5ms）被采集，并通過網關實時映射至PLC，滿足了飲料生產對配料精度和灌裝速度的嚴苛要求。
- 簡化網絡架構與成本：省去了額外的控制器或采集模塊，網絡結構清晰，布線簡化（僅需標準網線），降低了硬件成本與后期維護復雜度。
- 提升系統靈活性與可擴展性：新增ETHERCAT設備（如其他傳感器、閥島）只需接入菊花鏈末端并在網關中簡單配置，即可被PLC識別，極大方便了產線改造與產能擴充。
- 增強診斷能力：網關通常具備狀態監控與診斷功能，可同時監視ETHERNET/IP與ETHERCAT網絡狀態，快速定位通訊故障點，提高了維護效率。

總結
在飲料工廠的數字化轉型中，采用疆鴻智能ETHERNET/IP轉ETHERCAT專用網關并非簡單的協議轉換，而是一種面向未來工業互聯（工業4.0）的架構創新。它打破了異構網絡壁壘，將信息層（IT）與操作層（OT）的通用協議，同設備層的高性能實時協議深度融合。其創新價值在于：以軟件定義的方式，實現了控制系統的“解耦”與“重聯”——PLC無需關心底層設備協議細節，專注于工藝流程控制；設備層則通過高性能實時網絡保證極致響應。這種架構不僅解決了眼前的互聯互通問題，更為工廠后續集成高級排程（APS）、制造執行系統（MES）及數據平臺提供了純凈、高效的數據源頭，是構建敏捷、透明、智能飲料生產線的堅實一步。通過此類深度定制的互聯方案，工廠在降本增效的同時，也夯實了其應對市場快速變化的核心競爭力。
