電壓互感器中性點用非線性電阻消諧器
一、核心問題：鐵磁諧振
要理解這個消諧器的作用，首先要明白它要解決的問題——電磁式電壓互感器（PT）引起的鐵磁諧振過電壓。
1.系統背景：在中性點不直接接地的配電網（如我國的10kV、35kV系統）中，母線上通常接有用于測量和保護用的電磁式PT。其一次繞組接在相線與地之間，中性點直接接地。
2.誘發條件：當系統發生單相接地故障突然消失、斷路器合閘三相不同期或雷擊等情況時，會造成系統瞬時對地電容的充放電，產生一個幅值很高的暫態沖擊電流。
3.諧振產生：這個暫態電流會流過PT的一次繞組，可能導致PT鐵芯瞬時飽和。PT的電感量（非線性，隨飽和急劇下降）與系統的對地電容可能構成一個特殊的諧振回路，在一定條件下激發起鐵磁諧振。諧振頻率可能是工頻（50Hz），也可能是分頻（如25Hz）或高頻。
4.嚴重后果：
產生極高的過電壓：可達額定相電壓的3倍以上，危及設備絕緣。
產生大電流：導致PT繞組嚴重過熱，甚至燒毀。
熔絲熔斷：PT高壓保險絲頻繁熔斷，影響測量和保護的準確性。
虛假接地信號：可能使絕緣監視裝置發出錯誤的“接地”信號。
二、傳統與新型解決方案
1.傳統方法：
開口三角繞組接阻尼電阻：在PT的開口三角繞組（零序電壓繞組）兩端接一個電阻。諧振時，零序電壓升高，電阻起到阻尼作用。但該方法對分頻諧振效果不佳，且電阻長期接入會影響正常工況下的測量精度。
4PT法：增加一臺PT，改變接線方式以破壞諧振條件。成本高，占地大。
2.現代主流方案：中性點用非線性電阻消諧器
安裝位置：直接安裝在電壓互感器一次繞組的中性點與地之間。
核心原理：利用非線性電阻材料（目前主流為氧化鋅ZnO）的特性。

一次消諧器

三、非線性電阻消諧器詳解
1.工作原理
氧化鋅電阻片具有非常優異的非線性伏安特性：
正常運行時：系統三相平衡，PT中性點對地電壓（零序電壓）很小，通常<幾伏。此時消諧器兩端的電壓遠低于其拐點電壓，電阻值極高（可達兆歐級），流過的泄漏電流極小（微安級）。它對PT的測量精度、系統絕緣監測沒有任何影響。
當發生鐵磁諧振時：PT中性點會出現很高的零序電壓。一旦該電壓超過消諧器的拐點電壓，其電阻值會急劇下降（進入低阻狀態），瞬間為諧振能量提供一個低阻抗的泄放通道。
（1）阻尼諧振：消耗諧振能量，破壞諧振條件。
（2）限制電壓：將中性點電壓鉗制在一個較低的水平（通常設計在工頻相電壓以下），從而防止PT鐵芯飽和，從根本上抑制諧振的產生。
（3）瞬態過后：電壓恢復正常，消諧器自動恢復至高阻狀態，等待下一次動作。
2.主要優點
（1）效果顯著：能有效抑制工頻、分頻和高頻多種鐵磁諧振。
（2）不影響測量：正常運行時呈高阻，不改變PT原有一次系統接地方式，不影響測量精度和保護功能。
（3）無需維護：固態結構，無運動部件，性能穩定，壽命長。
（4）安裝簡便：通常是一個圓柱形或方形的絕緣殼體，串接在PT中性點接地線上即可。體積小，易于在現有設備上改造。
（5）快速自恢復：動作響應為毫秒級，故障消除后自動復位。
3.關鍵參數
拐點電壓（啟動電壓）：通常設計為25-30V左右（工頻有效值）。這個值需要高于系統正常運行時可能出現的最大不平衡零序電壓，但又必須遠低于可能引發PT飽和的危險電壓。
通流容量：需要能承受并消散諧振產生的能量。
殘壓：動作后，在標稱放電電流下其兩端的殘余電壓。需要確保低于PT的絕緣耐受水平。
4.應用與注意事項
應用場合：主要用于中性點不接地的6kV、10kV、35kV系統，特別是那些曾經發生過PT燒毀、保險熔斷或頻繁報接地信號的變電站和用戶站。
選型：必須根據系統電壓、PT參數、對地電容電流等進行匹配選擇。
安裝：
確保消諧器可靠串接在PT中性點至接地網的連線中。
必須直接接地，其接地線不應串接任何斷路器、刀閘或保險。接地線本身應足夠粗且連接牢固。
安裝后應測量PT的伏安特性，確保正常。
不能取代一次保險：消諧器用于抑制諧振，但PT故障時的短路大電流仍需由高壓熔斷器來切斷。

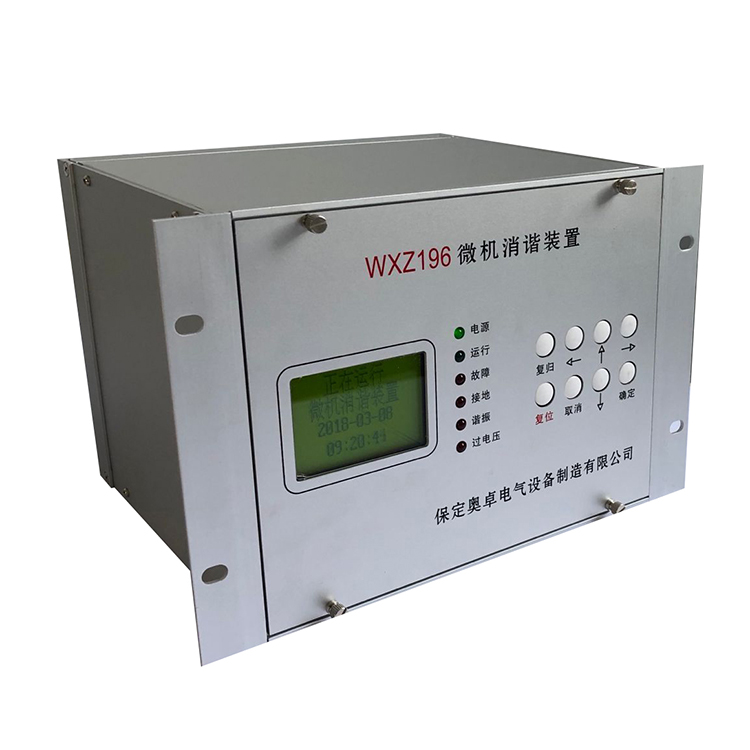

微機消諧裝置

電壓互感器中性點用非線性電阻消諧器，是一種基于氧化鋅非線性電阻技術的主動保護裝置。它像是一個智能的“電壓控制開關”：
系統正常時 —— “開關斷開”（高阻狀態），隱身不影響運行。
諧振發生時 —— “開關瞬間閉合”（低阻狀態），強力泄能、鉗壓，消除諧振。
它是目前解決中性點不接地系統電磁式PT鐵磁諧振問題最有效、最經濟、最可靠的措施之一，在電力系統中得到了廣泛的應用。
