iC-Haus磁性離軸絕對位置編碼器芯片iC-MUE產品描述

iC-MUE是一款磁性霍爾離軸絕對式編碼器片上系統(SoC)，用于旋轉或線性位置傳感和電機反饋。該系統采用雙碼道游標原理獲取絕對位置信息。支持十進制游標組合，適用于≥20mm的任意磁柵尺寸。差分掃描可抑制外部磁場干擾，確保位置反饋的穩定性。

片上插補細分器可解析來自常用的φ44 mm磁柵(32極對)到21位角度分辨率。自動調節和數字角度校正功能(偏心補償和LUT查找表線性化)可確保在生產線終檢組裝以及編碼器系統現場安裝后均獲得可靠且最佳的測量結果。自動增益控制使霍爾傳感器信號保持在最佳工作點。

BiSS、SSI和SPI接口可實現無縫集成至工業或嵌入式環境。可編程FlexCountABZ輸出分辨率和適用于1至32極對電機的UVW信號，可輕松使編碼器適配任何電機反饋的應用。

集成的絕對數據接口(ADI)與現有成熟的iC-Haus多圈傳感器解決方案兼容。

iC-MUE產品特性

● 適用于任意磁柵尺寸的十進制游標內核

● 使用φ44 mm 碼盤(32 極對)實現21位角度分辨率

● 霍爾傳感器針對2.00 mm磁極寬度(主碼道)進行了優化

● 通過引腳或命令觸發自動調節功能

● 偏心補償和 LUT 可提高精度

● 用于外部磁場抑制的差分掃描

● BiSS/SSI和 SPI 串行接口可同時使用

● 用于配置和診斷數據的I2C主機/從機接口

● FlexCount 用于可編程 ABZ 輸出分辨率

● 適用于1 至 32 極對電機的 UVW 換向信號

● 安全就緒的差分正余弦輸出

● 用于多圈傳感器的絕對數據接口

● 全面的自診斷和用戶自定義報警功能

● 內部溫度傳感器

● 使用第二個iC-MUE芯片可擴展掃描直徑和長度

● 兼容 2.5 V、3.3V和 5.0 V 的I/O端口

● 工作電壓:3.0V至5.5V，工作溫度:-40℃至+125℃

iC-MUE產品應用

● 空心軸旋轉編碼器

● 線性位置傳感器

● 電機反饋系統

● 模塊化分體式編碼器

iC-MUE框圖&引腳配置

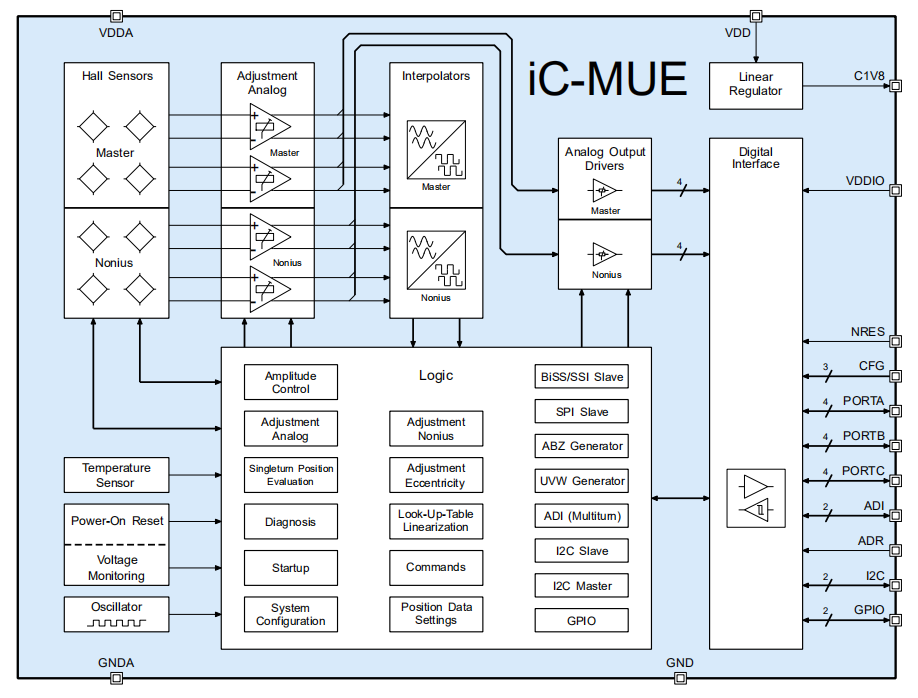

01框圖

02引腳配置 QFN48-7x7
