一、項目背景與行業痛點

案例背景

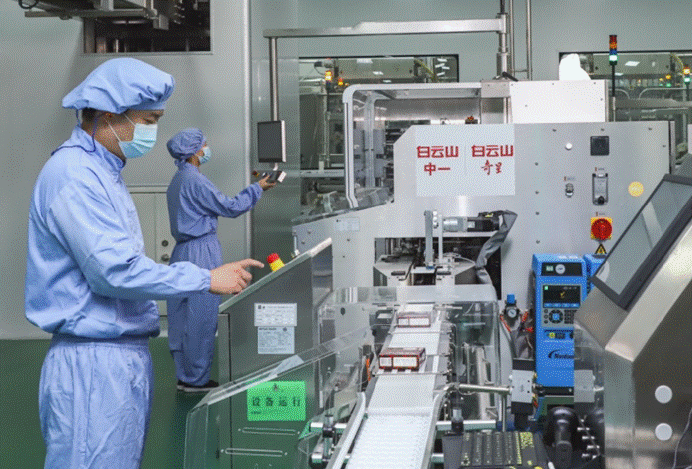

華東地區某大型制藥裝備制造企業，生產線配備12臺采用EtherNet/IP協議的自動化焊接設備作為從站，需要與中央控制室的TCP協議控制系統實現數據實時交互。原有系統采用傳統數據采集方式，存在顯著的通信壁壘，導致生產線數據孤島現象嚴重，影響整體生產效率。

行業現狀與痛點

項目實施前的五大痛點：

1.協議不兼容障礙：EIP焊機與TCP控制系統之間無法直接通信，導致生產數據流轉斷裂

2.數據采集不完整：傳統數據采集器只能獲取部分運行參數，焊接質量關鍵數據缺失

3.實時性嚴重不足：生產狀態更新延遲高達15-20分鐘，無法實時監控焊接工藝參數

4.設備維護困難：故障預警滯后，平均設備意外停機時間每月超過36小時

5.生產追溯不完善：缺乏完整的數據鏈條，不符合GMP規范對制藥設備的質量追溯要求

二、解決方案：捷米特JM-EIPM-TCP協議轉換網關的應用

協議轉換網關功能簡介

捷米特JM-EIPM-TCP是一款高性能工業網關，專為解決工業現場多協議互通問題而設計，具備以下核心功能：

1.雙向協議轉換：實現EtherNet/IP與Modbus TCP之間的無縫協議轉換，支持多主多從通信架構

2.智能數據處理：作為智能網關，具備邊緣計算能力，可對焊接參數進行預處理和分析

3.高速數據采集：作為高效的數據采集器，支持毫秒級實時數據采集頻率

4.多重安全保障：內置工業級防火墻和VPN功能，確保生產數據安全

5.遠程配置管理：支持云端遠程配置和固件升級，極大簡化了物聯網網關的維護工作

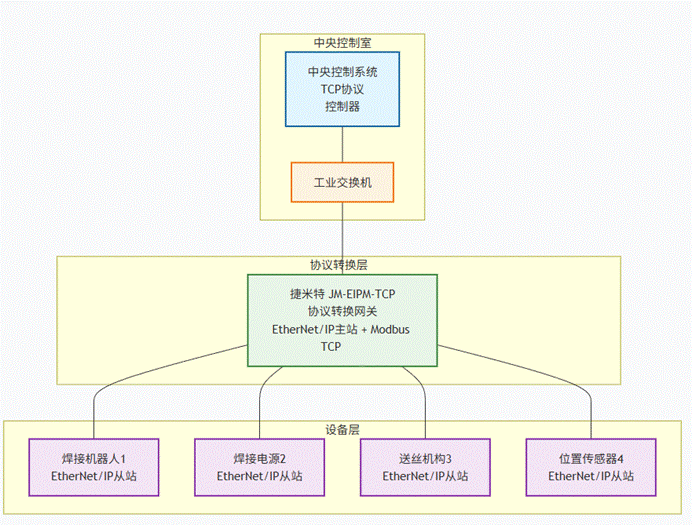

系統拓?fù)浣Y(jié)構

三、實施過程與關鍵技術

實施五大步驟

1.網絡架構重構：采用星型拓?fù)浣Y(jié)構，通過工業級交換機連接所有焊接設備，中心節點部署捷米特協議轉換網關

2.網關參數配置：設置JM-EIPM-TCP的雙向映射規則，定義EIP標簽與TCP數據點的對應關系

3.數據點映射建立：將焊機的工作電流、電壓、焊接速度、溫度等128個關鍵參數映射到控制系統

4.安全策略配置：設置訪問控制列表(ACL)和數據加密傳輸，確保符合制藥行業數據安全標準

5.系統聯調測試：進行72小時連續壓力測試，驗證數據準確性和系統穩定性，確保轉換延遲低于50ms

核心技術應用

該物聯網網關采用了深度報文解析技術和動態緩存機制，確保在協議轉換過程中數據不丟失、不重復。其內置的數據壓縮算法減少了70%的網絡帶寬占用，特別適合實時性要求高的焊接工藝監控。

應用效果分析

五、行業應用前景與推薦領域

快速發展的行業應用推薦

基于本次項目的成功經驗，協議轉換網關和工業網關技術在以下行業發展前景廣闊：

1.新能源汽車制造：焊接、涂裝、裝配等多工藝設備協議統一需求迫切，預計市場規模年增長率超35%

2.光伏與儲能設備：生產線高度自動化，多品牌設備協同作業，需要物聯網網關實現數據整合

3.生物制藥與醫療器械：嚴格的質量追溯要求和GMP合規性，推動智能數據采集系統需求

4.高端電子制造：SMT生產線、測試設備等多源數據采集，需要高效的數據采集器解決方案

5.食品飲料行業：智能化改造加速，對生產過程的實時監控和數據追溯需求快速增長

市場趨勢分析

據工信部數據顯示，2023年中國工業互聯網核心產業規模已突破1.2萬億元，其中工業網關和協議轉換網關作為關鍵連接設備，年復合增長率達28.7%。隨著“中國制造2025”和工業4.0戰略的深入實施，預計到2025年，我國工業通信網關市場規模將超過200億元。

六、項目總結與啟示

本項目的成功實施證明了協議轉換網關在現代制造企業智能化轉型中的關鍵作用。捷米特JM-EIPM-TCP作為高性能物聯網網關，不僅解決了EIP與TCP協議之間的通信壁壘，更通過其智能網關功能實現了數據的邊緣處理和價值提升。

項目的核心價值在于：第一，實現了異構系統的無縫集成，打破了數據孤島；第二，通過數據采集器功能的優化，獲得了更全面、更及時的生產數據；第三，為企業的數字化轉型奠定了堅實的基礎架構。

隨著5G、邊緣計算和人工智能技術的融合，未來工業網關將向更智能化、集成化方向發展，具備自適應協議識別、AI算法內置、云端協同等高級功能。對于制造企業而言，選擇適合的協議轉換網關和物聯網網關解決方案，已成為提升競爭力、實現智能制造的關鍵一步。

本案例為制藥裝備乃至整個制造業的數字化轉型提供了可復制的模板，展示了如何通過技術手段解決生產中的實際問題，最終實現質量、效率和成本控制的全面提升。在工業互聯網快速發展的今天，類似的智能化改造將成為制造企業保持競爭優勢的必然選擇。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
