在電子系統設計中，電源如同人體的“心臟”，其穩定性、效率與可靠性直接決定整個設備的生命線與性能天花板。今天，我們深入解讀一款在業界備受推崇的“能量心臟”——海凌科B_XT-1WR3系列DC/DC隔離電源模組。它以其高集成度、卓越能效和軍工級可靠性，正成為眾多高要求應用場景中的供電首選。

一、產品概述

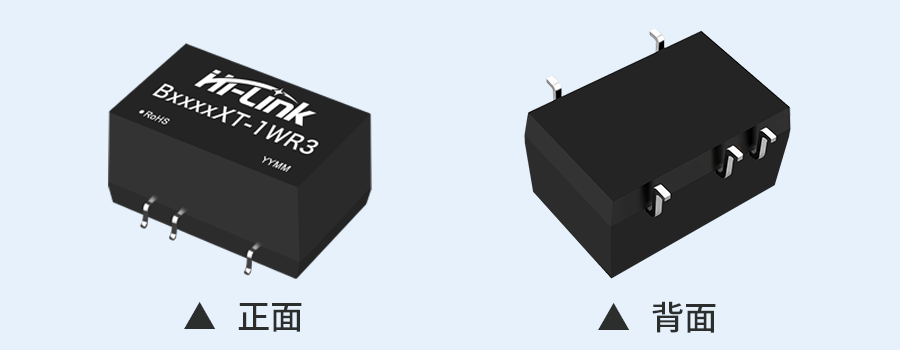

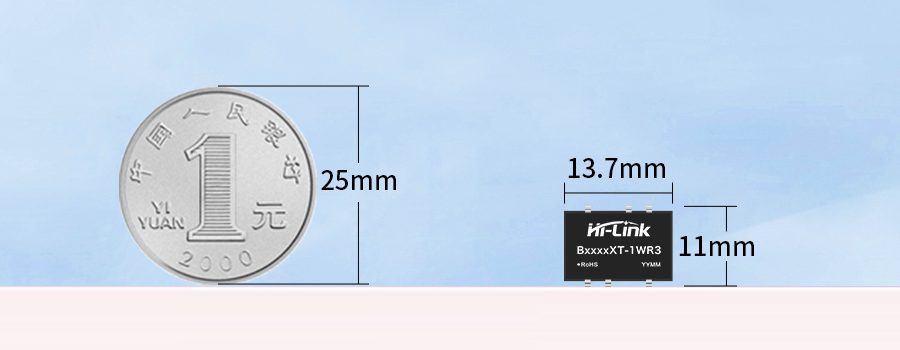

B_XT-1WR3系列是一款專為空間受限、環境嚴苛的電子系統設計的隔離電源模組。其核心定位在于，在極其緊湊的XT封裝內（僅約13.7 x 11.0 x 6.95 mm），實現了高達1500VDC的電氣隔離和89%的峰值轉換效率。

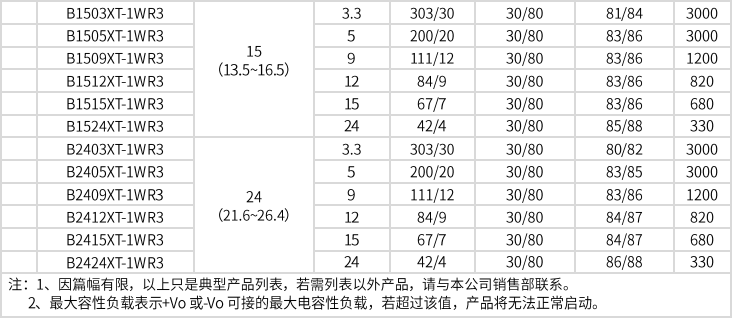

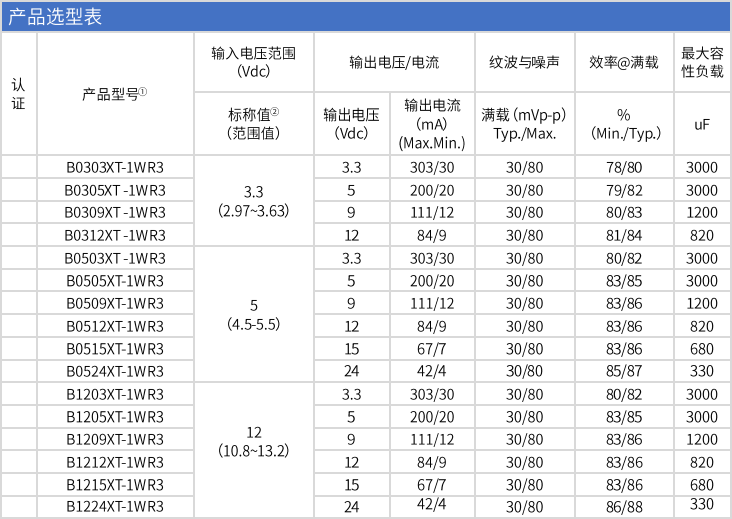

該系列產品線豐富，提供從3.3V、5V、12V、15V到24V的多種標準輸入電壓選項，并能穩定輸出3.3V至24V的直流電壓，最大輸出功率為1W。其空載功耗極低（典型值僅3mA），支持可持續的短路保護與自動恢復，完美契合現代設備對節能、安全和小型化的三重追求。

二、技術亮點

1.堅如磐石的隔離與安全

輸入與輸出間高達1500VDC的隔離耐壓，從根本上杜絕了高低壓電路間的相互干擾和潛在危險，為接口保護、電平轉換和系統安全保駕護航。

2.征服極端環境的寬溫性能

支持-40°C至+85°C的寬環境溫度范圍工作。產品隨附溫度降額曲線，即使在高溫環境下也能智能保障穩定輸出，無懼戶外、工業現場等溫差巨大的挑戰。

3.高效節能，靜如止水

典型轉換效率最高達89%，極大減少了能源損耗與自身發熱。同時，其輸出紋波噪聲典型值低至45mVp-p，為敏感的模擬電路或高精度ADC提供“清潔”的能源。

4.全面的智能保護網絡

內置輸出短路保護。短路時可持續保護并能在故障排除后自動恢復，全面守護后端負載與模塊自身安全。

5.極致緊湊，助力高密度設計

超小的貼片封裝，方便集成，同時也節省了寶貴的PCB空間，特別適合近年來興起的超緊湊型物聯網終端、可穿戴設備及分布式傳感模塊的電路板布局。

6.卓越的負載適應性

具備良好的線性調整率與負載調整率，在輸入電壓波動或負載劇烈變化時，依然能維持輸出電壓的基本穩定，確保系統運行平穩可靠。

參考資料：B_XT-1WR3系列技術手冊V1.2.pdf

三、適用場景

憑借上述硬核實力，B_XT-1WR3系列已成為眾多領域工程師的信任之選：

1.工業自動化與控制

在PLC、DCS系統、工業傳感器、伺服驅動器及變頻器中，為隔離的模擬量I/O模塊、通信接口（如RS-485）提供獨立、無干擾的隔離電源，有效提升系統抗擾度與可靠性。

2.通信與網絡基礎設施

適用于光纖模塊、網絡交換機/路由器、5G小基站等設備，為光收發器或隔離后的控制電路供電，確保信號完整性，增強設備在復雜電磁環境中的穩定性。

3.物聯網與智能硬件

為智能電表、數據采集器、環境監測傳感器、智能家居終端等低功耗設備提供高效、小巧的主電源或輔助隔離電源，助力設備長期穩定運行。

4.醫療與健康電子

因其高隔離特性，可用于病人監護儀、手持式診斷設備、醫療傳感器等，滿足醫療設備對電氣安全的嚴格法規要求（如BF/CF型設備隔離電源需求）。

5.測試測量與儀器儀表

在高精度數字萬用表、示波器、數據采集卡中，為前級放大電路或隔離ADC提供純凈的模擬電源，是保障測量精度與穩定性的“幕后功臣”。

6.新能源與電力系統

在光伏逆變器、電池管理系統（BMS）、智能電表及電力監控設備中，實現高低壓側之間的信號采集與通信的隔離供電，保障系統安全。

四、總結

在電子系統日益復雜、性能要求不斷攀升的今天，一款優秀的電源模塊不僅僅是能量的轉換器，更是系統穩定運行的“壓艙石”。海凌科B_XT-1WR3系列通過其在效率、隔離、尺寸、溫度范圍及可靠性上的綜合卓越表現，生動詮釋了“小而美，強而穩”的產品哲學。它不僅僅是一個組件，更是海凌科對“智慧物聯，動力核心”這一理念的堅實落地。無論您的項目面臨怎樣的空間、環境或安全挑戰，B_XT-1WR3系列都準備好成為其中最可靠的一環。想了解其他電源可以看看《20W超小型裸板電源模塊》和《新品發布 | 10W-LD超小型電源模塊》。
