Semtech 最新發布的第四代 LoRa 芯片 LR2021 帶來了 FLRC 高速模式和多頻段支持。對于正在使用 SX127x 或 SX126x 的用戶來說，是否值得升級以及遷移成本如何是目前的主要重點。

在閱讀本文前你是否也有這樣的困惑

1. 有必要從 Gen1/Gen2/Gen3 升到 Gen4（LR2021）？提升點在哪？
2. 速率上限到底提高多少（LoRa/FLRC/FSK）？能否支持圖傳/音頻/更大包？
3. 更高速率下覆蓋距離和穿透能力即 Link Budget 會縮水嗎？
4. 關于功耗，RX/睡眠/發射電流有變化嗎？
5. Sub-GHz + 2.4GHz + S-band（衛星）到底怎么用？我是不是必須用衛星？
6. 新芯片還能連舊的 LoRaWAN 基站嗎，能和老款 LoRa 設備通信嗎？
7. Sidewalk 或 Wi-SUN FSK 等協議是芯片原生支持還是需要自己開發協議棧？
8. 前端/天線/晶振（TCXO 是否可省）/PCB 面積/BOM 成本怎么變化？
9. 是自己貼芯片，還是直接買 LoRa2021 模塊如 G-NiceRF 更穩妥？
10. 遷移成本，老代碼能復用嗎，軟件驅動和寄存器改動大不大？

摘要與落地建議

在深入技術細節之前，我們需要先明確 LR2021 Gen4 的核心價值。這款芯片最大的賣點在于引入了更高速率的 FLRC 調制，最高可達 2.6 Mbps，同時提升了傳統 LoRa 的速率至 125 kbps。此外，它強調了多 PHY 和多協議兼容性，并具備 Sub-GHz、2.4 GHz 以及 S-band 的多頻段能力。

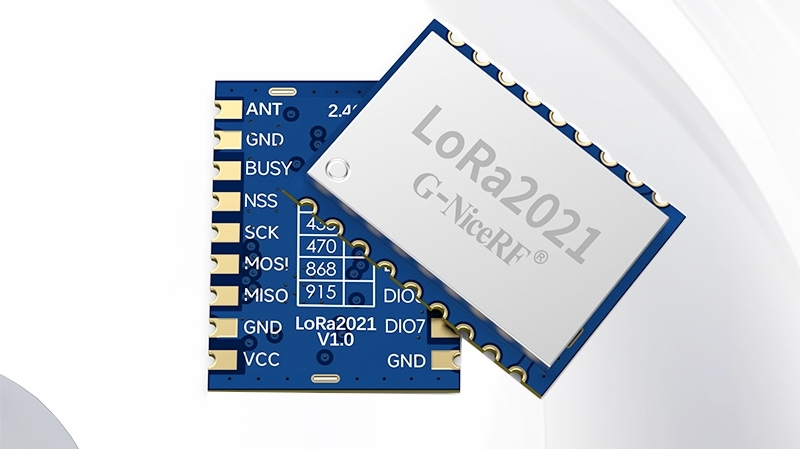

如果你需要快速落地項目，可以直接參考 G-NiceRF 的 LoRa2021 模塊參數。該模塊支持 1.8 V 至 3.6 V 電壓，睡眠電流不高于 2 μA。在接收功耗方面，Sub-GHz 頻段下 RX 電流小于 6 mA，而 2.4 GHz 頻段下小于 7 mA。對于發射功耗，在 433 MHz 頻段下電流小于 110 mA。其 FLRC 模式最高支持 2.6 Mbps，在 Sub-GHz 頻段下，靈敏度可達 -143dBm（在 BW 62.5 kHz 和 SF12 條件下）。

同口徑對比

在對比不同代際芯片時，經常會遇到參數口徑不一致的問題。為了避免“拿蘋果比橘子”的錯誤，我們?cè)趯?duì)比靈敏度、速率和功耗時必須設定嚴格的條件。

關于靈敏度，我們不能只看數據手冊首頁的極限值。必須關注具體的擴頻因子（SF）和帶寬（BW）。例如，-148 dBm 往往是在極低速率下的理論值，而工程上更應關注 SF12 配合 125 kHz 或 62.5 kHz 帶寬時的表現。

關于速率，必須區分 LoRa 速率與 FLRC 或 FSK 速率。很多芯片宣稱的“最高 300 kbps”或“2.6 Mbps”通常是指 FSK 或 FLRC 模式，而非 LoRa 調制。

關于功耗，我們需要分別對比睡眠電流（Sleep）、接收電流（RX）以及特定功率檔位下的發射電流（TX）。只有在相同的工作模式下對比，才能客觀評價電池壽命的影響。

Semtech LoRa IP 代際演進路線

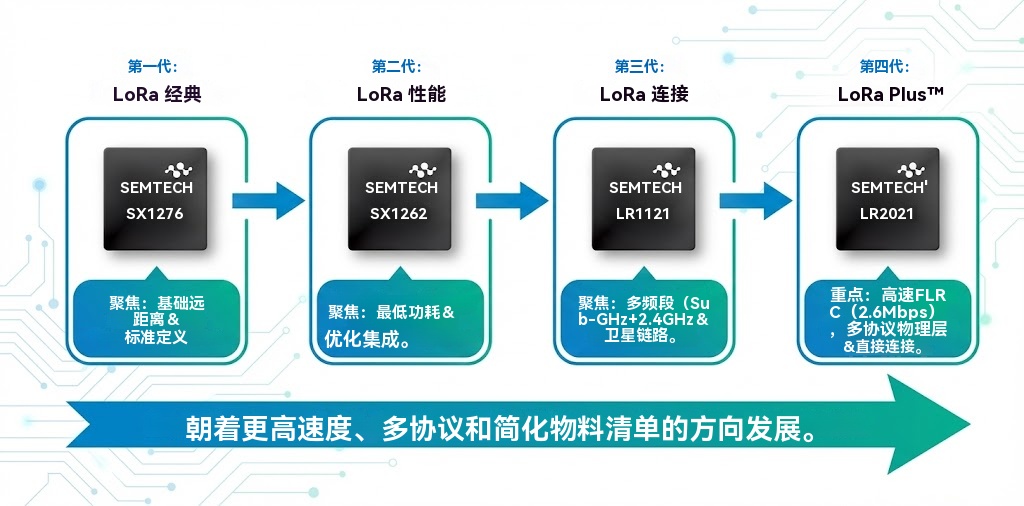

（Semtech LoRa 芯片四代技術演進路線圖，展示了從 Gen 1 (SX1276)、Gen 2 (SX1262)、Gen 3 (LR1121) 到 Gen 4 (LR2021) 的升級歷程，強調了向更高速率 (FLRC)、多協議支持及簡化 BOM 成本的發展方向 。）

為了方便大家對比，我們按照 Semtech 官方口徑將 LoRa IP 分為四代。

Gen1 第一代
以 SX1272、SX1276、SX1278和 SX1279為代表。這是最經典的 LoRa 芯片，廣泛應用于早期的物聯網項目。

Gen2 第二代
以 SX1261、SX1262、SX1268、LLCC68為代表。主要改進了低功耗性能，目前已經成為市場上的替換主力。另外，還有支持 FLRC 的 2.4GHz SX1280/SX1281系列。

Gen3 第三代
以 LR1110、LR1120、LR1121 為代表。這一代的特點是增強了多頻段和衛星通信能力，并在部分型號中加入衛星鏈路能力，適合全球部署的復雜場景。

Gen4 第四代
即最新的 LR2021。官方稱之為 LoRa Plus，它在繼承前幾代 LoRa IP 的基礎上，重點引入了高速率 FLRC 和更強的多協議支持。

核心參數對比

下表匯總了四代芯片的關鍵指標，幫助大家快速查閱。

分代詳解與工程痛點分析

Gen1 SX1276

SX1276作為第一代產品，解決了遠距離通信的基本問題，成為事實上的行業標準。它的靈敏度是-148 dBm，并集成了 +20 dBm 的功率放大器，最大鏈路預算可達 168 dB。雖然它的可編程速率可達 300 kbps，但這主要是指 FSK 模式。

隨著技術發展，Gen1 在功耗控制和集成度上開始顯得吃力。許多新項目不再將其作為首選，但在維護老舊系統時，它依然有存在的價值。需要注意，不要把它的極限靈敏度誤認為是工程上 SF12 配合 125 kHz 帶寬時的可實現指標。

Gen2 SX1262

對于只需要 Sub-GHz LoRa 的應用，Gen2 提供了更優的選擇。sx1262的接收電流降低到了 4.6 mA，發射功率提升至 +22 dBm，最大鏈路預算達到了 170 dB。在同等條件下，它的功耗表現遠優于 Gen1。

工程落地時，從 Gen1 遷移到 Gen2 需要注意軟件和硬件的變更。SPI 驅動方式有所改變，射頻前端電路也需要調整。如果你的應用對電池壽命敏感且不需要極高速率，SX1262 目前仍然是性價比極高的選擇。

Gen3 LR1121

Gen3 代表了 Semtech 向多頻段和衛星通信領域的拓展。LR1121覆蓋了 150 MHz 到 960 MHz 的 Sub-GHz 頻段，同時支持 2.4 GHz 以及 S-band 和 L-band 衛星頻段。

對于普通用戶，是否需要 Gen3 取決于你是否真的需要衛星連接或全球頻段覆蓋。如果你的產品只需在特定地區的地面網絡運行，Gen3 的系統復雜度可能會帶來不必要的成本。

Gen4 LR2021

LR2021被稱為“LoRa Plus”，它的核心在于解決了 LoRa 傳輸速率低的痛點。Semtech 官方資料顯示 LR2021 支持 Sub-GHz、2.4 GHz ISM 和授權的 S-band 頻段，并向后兼容以保證 LoRaWAN 的生態。

最引人注目的是 FLRC 模式，速率最高可達 2.6 Mbps，LoRa 模式也提升到了 125 kbps。相比SX1262在 Sub-GHz 頻段的靈敏度提升了 4.5 dB，并增加了對頻率偏差的容忍度。這意味著它不僅能傳得更遠，還能傳得更快。

LR1121 vs LR2021

與上一代 LR1121 模塊相比，它在第三代芯片 LR1121 的基礎上進行了多項重要升級。比如 引入了快速遠程通信（FLRC）調制技術，讓它的最高傳輸速率達到了 2.6 Mbps，而且 LoRa 調制的速率上限也提高到了 125 kbps。相比之下，上一代的 LR1121 等芯片更側重于傳統的 LoRa 和 (G)FSK 調制，無法提供這種高速率的物理層能力。

在接收性能方面，LR2021 在 sub-GHz 頻段的靈敏度達到了 -141.5 dBm（@LoRa 125 kHz），這一指標優于 LR1121 的 -141 dBm，并且這種高性能是在更簡單的 Direct-Tie（直接連接） 架構下實現的。此外，LR2021 支持高達 +/- 33% 帶寬（BW） 的偏移，而 LR1121 等前幾代芯片通常限制在 +/- 25% BW。同時，LR2021 的相位噪聲表現也很好，在滿足日本 ARIB 等嚴格的區域法規時，不需要像以前那樣降低發射功率或者增加昂貴的濾波器。

在功耗管理和信道監聽方面，LR2021 增加了快速信道活動檢測（Fast CAD） 功能，通過自適應閾值機制大幅縮短了檢測時間。把平均檢測時長從約 5 個符號減少到了 1.5 個符號，因此在“先聽后發”（LBT）的應用場景中可以將功耗降低大約 70%。另外，LR2021 還支持多擴頻因子并行檢測（Multi-SF CAD），能同時偵聽最多 4 個不同的擴頻因子，這大大提高了信號捕獲的效率。

為了提高在惡劣射頻環境下的抗干擾能力，LR2021 加入了全新的卷積編碼方案（CR8 和 CR9），并結合了長交織技術。這增強了設備對快速衰落（Fast Fading） 和突發干擾的抵抗力，確保了長距離通信的穩定性。最后，芯片內部集成了高效率的 SIMO（單輸入多輸出）DC-DC 轉換器，其效率超過 85%，在維持 +22 dBm 高功率發射的同時提供了更好的電池壽命。

簡單來說，如果把 LR1121 比作一個探險家，那么 LR2021 就像是給這位探險家換上了更快的跑鞋（FLRC 2.6 Mbps）、更敏銳的耳朵（更強的頻偏容忍度） 和更強的耐力（Fast CAD），讓他能在更復雜的荒野中跑得更久且更可靠。

從芯片到模塊的落地抉擇

選擇模塊還是自行設計

在實際產品開發中，直接使用模塊通常比自行貼片更劃算。射頻設計涉及到復雜的阻抗匹配、諧波濾除和電磁兼容問題。自行設計不僅延長了開發周期，還面臨生產一致性和 ESD 防護的風險。

G-NiceRF 的 LoRa2021模塊已經提供了典型應用電路、引腳定義和機械尺寸，并提供了演示代碼。為開發者節省了大量的底層調試時間，確保了硬件層面的穩定性。

LoRa2021 模塊關鍵參數表

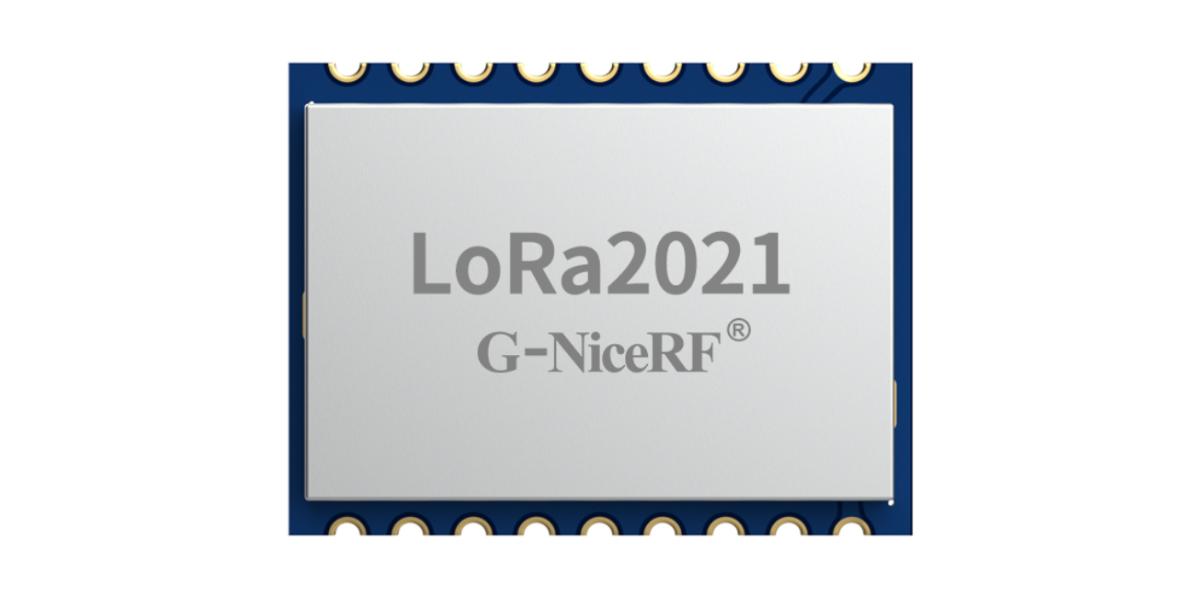

（思為無線研發的 LoRa2021 無線通信模塊正視圖，采用便于貼片的郵票孔封裝設計 。）

為了方便選型，我們整理了 LoRa2021 模塊的核心參數。

遷移服務

（思為無線 真實應用案例時間軸，涵蓋 2015 年湖南衛視、央視春晚機器人、2019 年武漢軍運會、2021 年建黨百年慶典、2024 年國家電網全雙工音頻模塊，以及 2025 年 LoRa1120 與 LoRa1121 系列量產全球上市。）

思為無線 為從舊一代升級到 LR2021的用戶提供全方位的技術支持服務。LoRa 技術的穩定性已在許多大型項目中得到了驗證。比如在 2015 年湖南衛視《全員加速中》的大規模復雜場景應用。在 2016 年和 2018 年的央視春晚中，為機器人通信提供了支持。在 2019 年武漢世界軍人運動會以及 2021 年建黨百年慶典的現場承擔了現場通信保障。到 2024 年，該技術已經在國家電網全雙工音頻模塊中實現了批量部署。

除了模塊供應，思為無線 還提供包括智能天線在內的配套產品。服務涵蓋了 ODM/OEM 定制、多級 MESH 組網協議以及 OTA 空中升級等全棧增值方案。

場景化選型

為了幫助大家做最終決定，我們總結了幾個典型場景。

如果你需要低速小包與極長續航，且只在 Sub-GHz 頻段工作，Gen2 SX1262 依然是極佳的選擇。它的接收電流極低，生態成熟，成本也相對較低。

如果你需要更高吞吐量，例如傳輸?shù)头直媛蕡D片、音頻片段，或者需要更大的數據包，那么 LR2021 是不二之選。它的 FLRC 模式提供了傳統 LoRa 無法企及的帶寬。

如果你需要衛星通信或全球部署，那么應重點考慮 LR1121或 LR2021。它們的多頻段能力可以簡化 SKU 管理，適應不同國家的頻段法規。

FAQ

LR2021使用 FLRC 高速模式（2.6 Mbps），Link Budget（鏈路預算）會下降嗎？

會的，高速模式為了速率，通常要用更高的有效帶寬/更高的符號速率，等效噪聲更大、糾錯增益更小，因此接收靈敏度會明顯變差，鏈路預算隨之下降。

LoRa（sub-GHz）的靈敏度可到 -141.5 dBm（SF12/125 kHz），

FLRC（sub-GHz）在更高速率點，靈敏度為 -101.5 dBm（1.95 Mbps），

用“鏈路預算 = Tx 功率 ? Rx 靈敏度”粗算：

LoRa：22 ? (?141.5) ≈ 163.5 dB

FLRC：22 ? (?101.5) ≈ 123.5 dB

差了約 40 dB。

LR2021芯片提高了頻偏容忍度，是不是不需要加入 TCXO？

在常溫環境、并使用標準或較寬的帶寬時，通?？梢允褂闷胀ňд?。

但如果設備需要在極端溫度下工作、使用窄帶通信、高精度要求應用，或作為主設備/網關使用，則仍然建議或必須使用 TCXO。

LR2021的 Sidewalk、Wi-SUN、Thread 是芯片“自帶”的嗎？

不是。LR2021 只提供這些協議需要的底層收發能力（PHY/調制），并不包含完整的協議棧。

它可以兼容 Amazon Sidewalk、Wi-SUN、Z-Wave 等，但需要和第三方或主控 MCU 的協議棧一起使用。 所以，LR2021 更像是一個支持多種調制的射頻收發器，而不是自帶完整網絡協議的 SoC。

從 SX1262 遷移到 LR2021 ，老代碼能復用嗎？

應用層/業務邏輯層：大部分可以繼續用，比如傳感器采集、數據編碼、功耗策略、任務調度等，不會因?yàn)樾酒?jí)而需要重寫。

射頻驅動層/寄存器接口：通常不能直接復用，需要改造或替換驅動。LR2021 的命令格式和 SX1262 不一樣，如果你現有工程是直接基于 SX1262 的命令集/驅動寫的（或深度綁定某個 SX126x driver），遷移到 LR2021 時至少要做“驅動適配層”重寫。

LoRaWAN 協議棧：要看你用哪套棧。即使LoRaWAN邏輯能復用，也要準備好更換/移植 radio driver 適配層的工作。

LR2021 能連舊的 LoRaWAN 網關嗎？

大多數情況下可以，因?yàn)樗嫒輼?biāo)準的 LoRa/LoRaWAN 空口。

但要注意兩點：

1. 調制方式要對，如果用 FLRC 2.6 Mbps 這種非 LoRaWAN 的模式，舊網關是收不到的。
2. 頻段要對，舊網關一般只支持 sub-GHz（如 EU868/US915/AS923），不支持 2.4GHz。只要終端發射參數符合對應區域的 LoRaWAN 規范，就能正常連接。

附錄

關鍵名詞解釋

• FLRC(Fast Long Range Communication)
  這是LR2021 最核心的特征。FLRC 并非傳統的 LoRa 擴頻調制，而是一種結合了 GMSK 調制、前向糾錯（FEC）和交織技術的高速物理層方案。它讓無線傳輸速率直接從 Kbps 級別躍升至 2.6 Mbps。
• Link Budget (鏈路預算)
  這是決定設備“能傳多遠”的工程核心指標。計算公式為：鏈路預算 = 發射功率 - 接收靈敏度。
• Fast CAD (快速信道活動檢測)
  這是LR2021實現極致低功耗監聽的核心機制。CAD 用于在不完全進入接收模式的情況下探測信道是否有信號。LR2021 的快速 CAD 通過自適應閾值，將平均檢測時長從約 5 個符號縮短至 1.5 個符號。
• Direct-Tie (直接連接架構)
  這是硬件設計簡化與 BOM 成本優化的關鍵。是一種無外部射頻開關的匹配電路設計。它允許功率放大器（PA）和低噪聲放大器（LNA）直接通過無源匹配網絡連接到天線，而不需要昂貴的外部切換芯片。
• Convolutional Coding (卷積編碼 - CR8/CR9)
  這是針對復雜、惡劣環境的可靠性保障。是LR2021新增的一種前向糾錯（FEC）方案。CR8 為 2/3 碼率，CR9 為 1/2 碼率。它通過將數據信息分布在多個相鄰的符號中，提供重疊保護。
