“9.0.7 華秋發行版增加了工具面板，集成了自動布線工具 Freerouting。9.0.7 修復了 9.0.6 帶來幾個嚴重的 Bug，建議升級?！?/p>

華秋發行版概覽

華秋發行版是開源的、非商業化的，完全遵循 GPL 3.0 協議，且跟隨 KiCad 最新的分支同步更新。原則是通用功能優先貢獻給 KiCad 主干，主干無法合并的功能才添加到發行版中，一旦主干可以支持，即刻合并到主干。

因此發行版完全兼容 KiCad 的所有原理圖、PCB文件格式，功能上也只是新增而不會缺失主干中的任何功能。華秋的工程師也是 KiCad 的長期貢獻者，包括 ODB++，敷銅管理器以及K9后的IPC框架、接口等。

源碼與下載

發行版遵循 GPL 協議，可以在以下鏈接查看源碼：https://gitlab.com/kicad-hq/kicad所有插件的源碼在這里：https://github.com/Huaqiu-Electronics發行版的安裝包可以在以下頁面查看：

https://kicad.eda.cn/download

9.0.7 的變化

9.0.7 主版本的變化參見：KiCad 9.0.7 正式發布!

9.0.7 華秋版增加了以下功能：

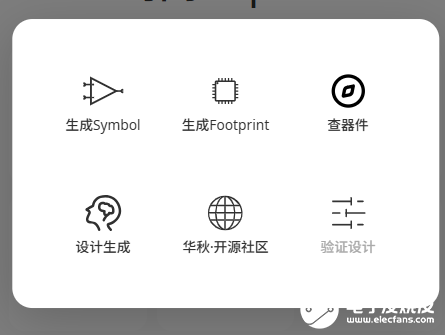

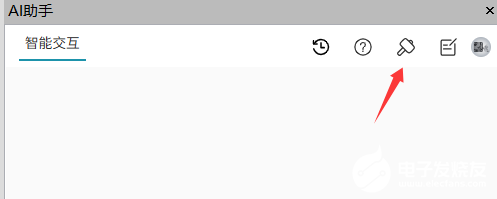

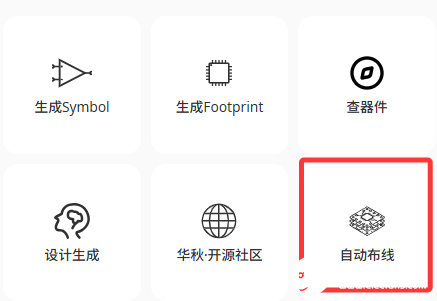

1.增加了工具面板，隨時喚醒各類工具

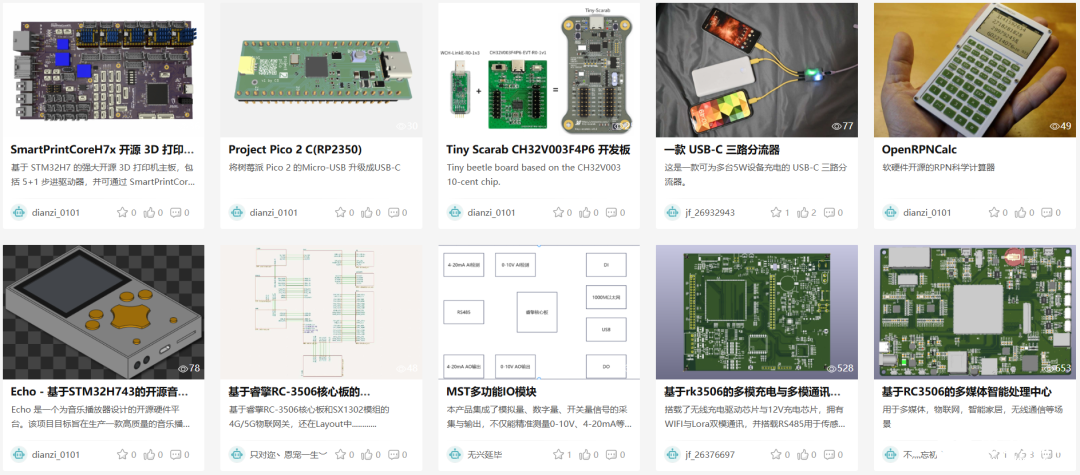

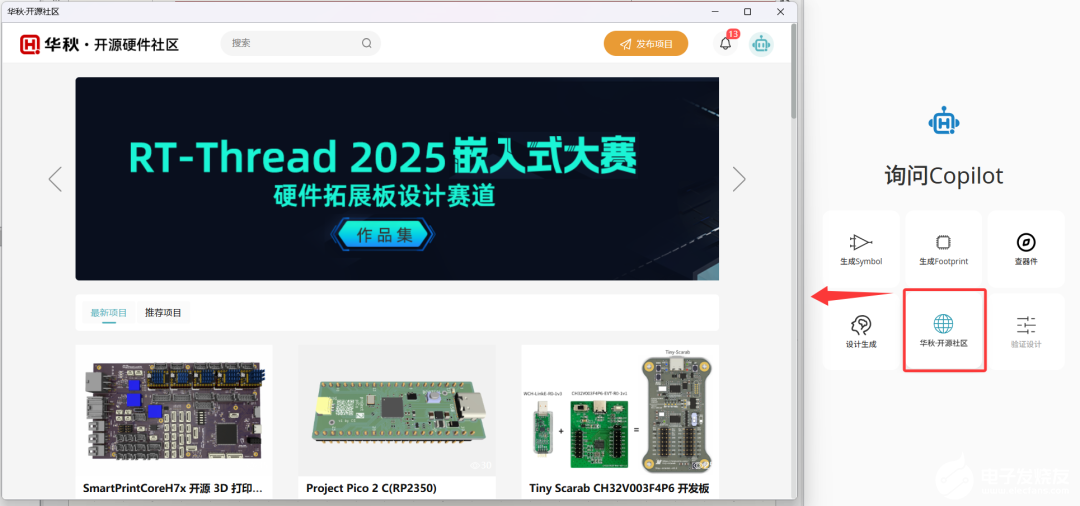

2.集成了華秋開源硬件社區

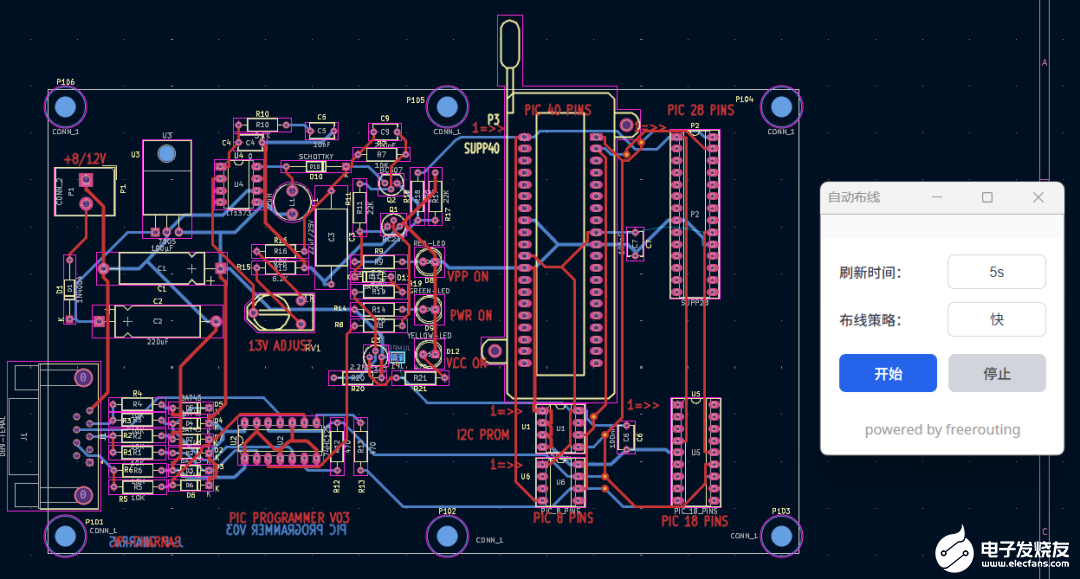

3.PCB Copilot 增加自動布線

Copilot 面板中集成了 Freerouting 的自動布線功能，無需安裝 Java 環境，直接使用。

布線引擎及API來源于Freerouting（https://www.freerouting.app/）

新版本的功能詳解（包括AI助手和其他功能），可以參考以下文檔：

AI 助手的使用：

https://icndj48vyfdd.feishu.cn/wiki/VFyzw0UieislJskiolPcFwwAnbd

云端器件庫與模塊庫：

https://icndj48vyfdd.feishu.cn/wiki/AaR9wrSKYiWgo9kR3TXczriqnW9

在 KiCad 中直接下單 PCB/SMT：

https://icndj48vyfdd.feishu.cn/wiki/S6c3wZioVi1swqkjVnScj96onBc

發行版合并了 KiCad official 9.0.6 的全部更新，也 KiCad 主干相比，多了以下功能：

支持 KiCad 便攜版的 Windows 版本，不用安裝即可直接使用

支持云端的個人元件庫（分類、管理）

支持云端的個人模塊庫（分類、管理）

與供應鏈的集成，下單 PCB/SMT 更便捷

云端庫支持模塊電路的查看與擺放

Copilot 支持圖片生成原理圖符號

Copilot 支持圖片生成 PCB 封裝（部分IPC類型）

Copilot 支持預置 Prompt 提示詞

符號編輯器、封裝編輯器支持 Copilot

與 KiCad 主版本相比，還額外包含以下功能：

Windows支持暗黑模式（與Windows顏色設置一致）

自帶DFM插件

自帶 PCB/A 詢價和一鍵下單插件

增加了 KiCad 插件的國內鏡像

云端器件庫

華秋發行版中加入了云端器件庫面板（替代原 Symbol Chooser 中的 HQLib），該功能與 Altium Designer 中的 Manufacturer Part Search 面板類似，可以幫助您快速地查詢元器件的資料信息。器件面板集成了元器件參數信息、數據手冊、器件符號（原理圖符號/PCB封裝）、供應鏈信息（后續會關聯華秋商城信息）。

云端器件庫以 www.eda.cn 中的數據為底座，包括了數千萬的高質量元器件信息。

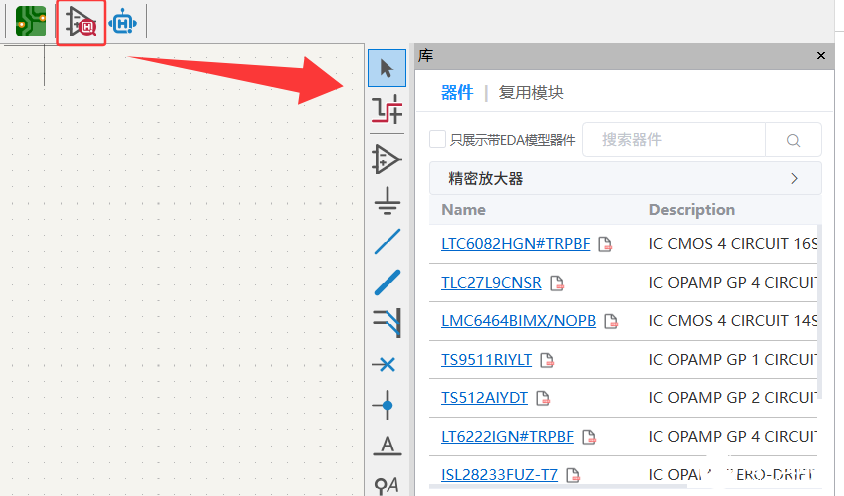

點擊工具欄中的圖標，打開庫面板：

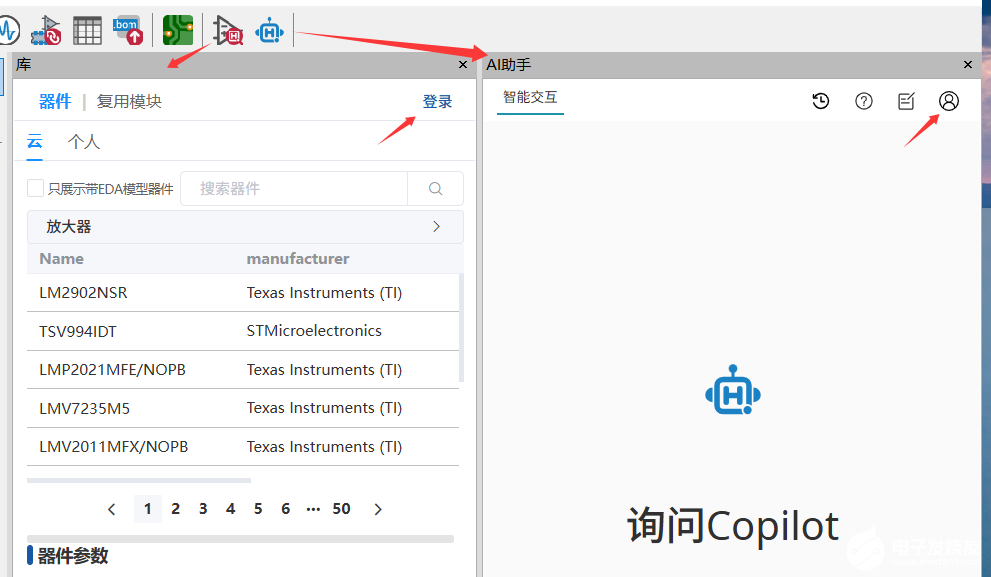

新版本增加了個人中心，可以以在工具欄中打開AI 助手或庫面板，然后進行登錄：

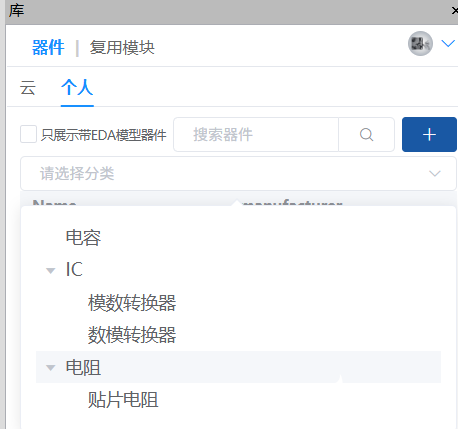

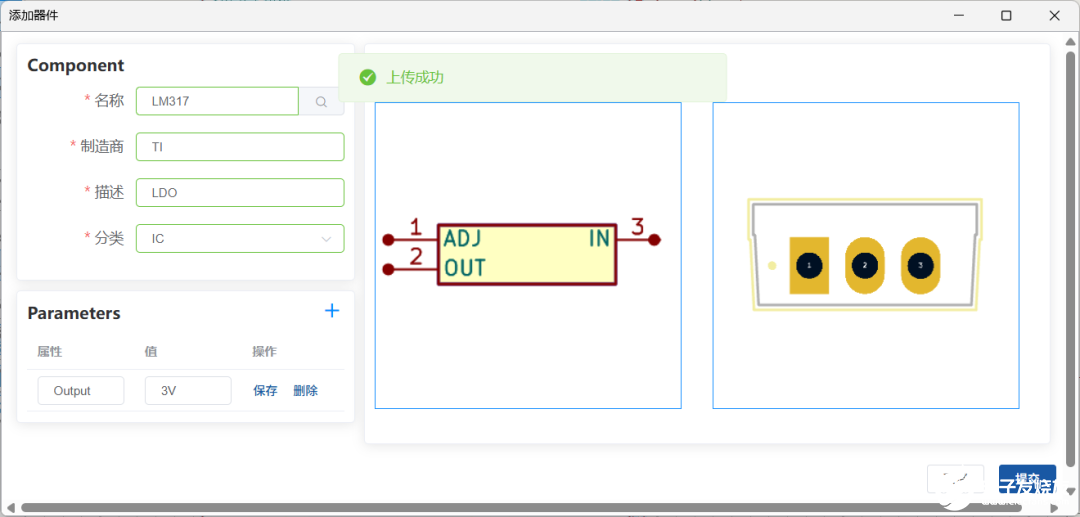

可以創建自己的分類，并上傳自己的元器件庫：

模塊電路庫

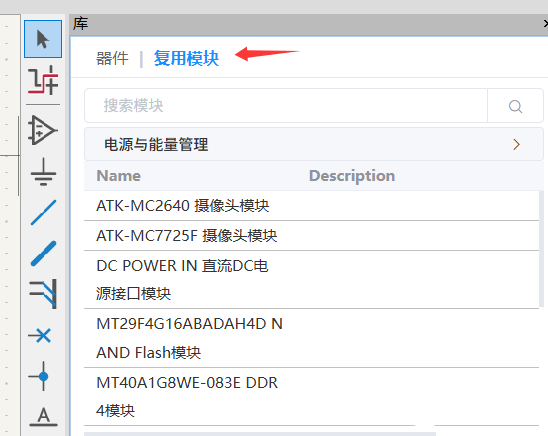

在庫面板中點擊“復用模塊”，可以打開云端的模塊電路庫：

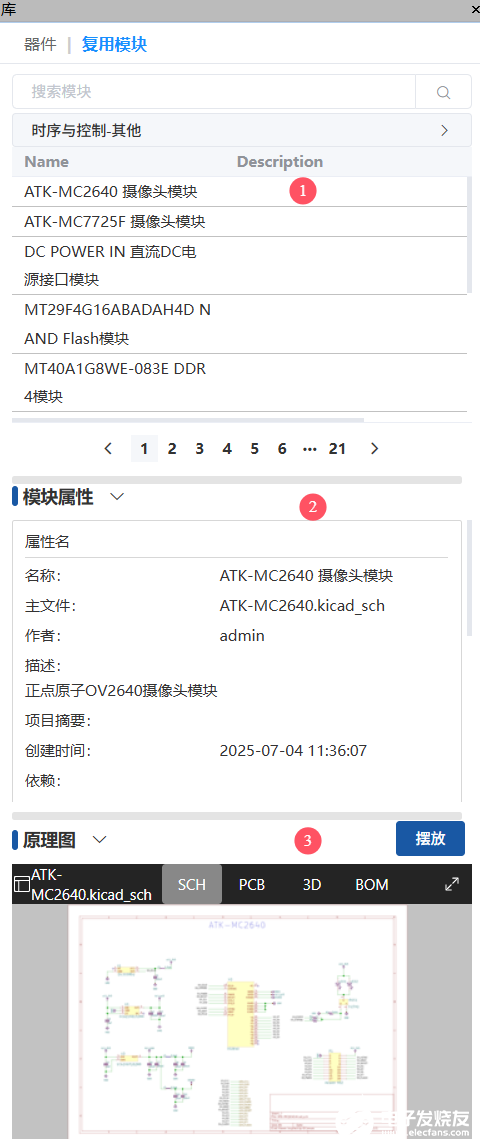

模塊庫面板由3個區域組成：

區域1：列出了符合搜索條件或分類瀏覽的模塊電路

區域2：模塊電路的屬性

區域3：模塊電路的預覽，包括原理圖、PCB、BOM

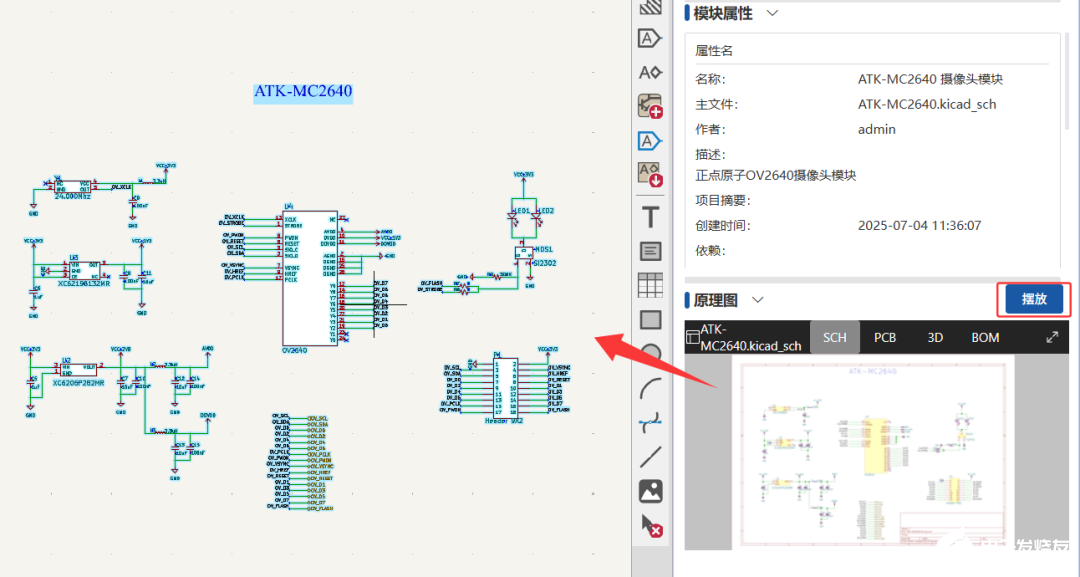

點擊“擺放”按鈕，可以直接將模塊地方擺放到原理圖中：

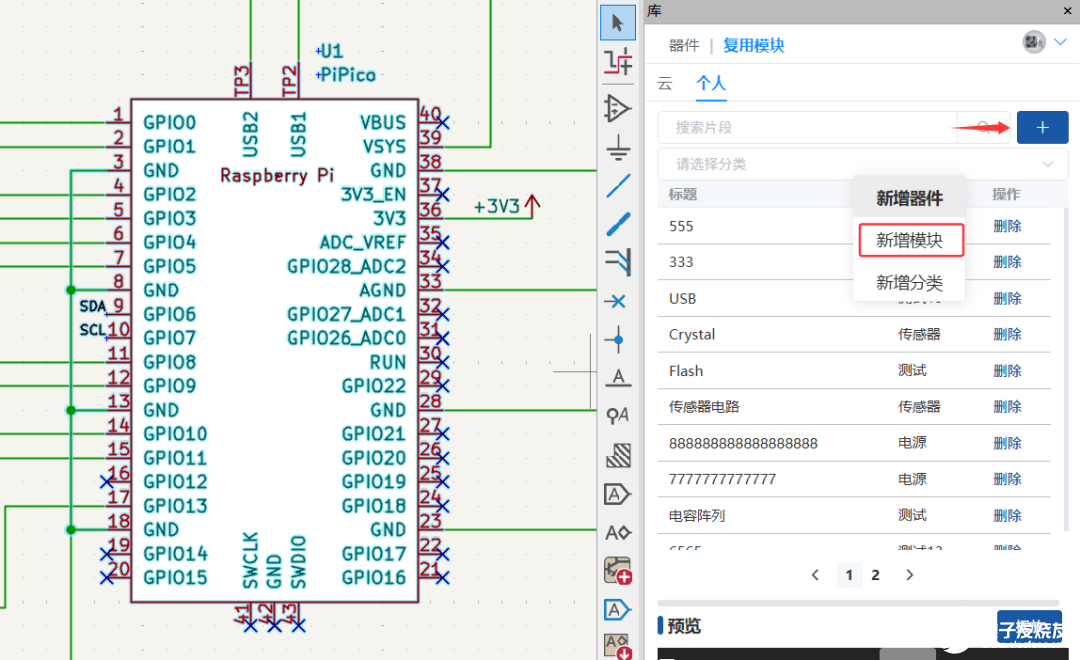

在“復用模塊”->“個人”中點擊右側的“+”號，或者右鍵點擊“新增模塊”，就可以將片段添加到個人中心的模塊庫中：

在 KiCad 中下單 PCB/SMT

在華秋 KiCad 發行版中內嵌了 PCB、SMT 下單功能。通過深度集成，讓您的一鍵下單制造，并在 KiCad 內查詢您的訂單情況。

在 KiCad 中下單 PCB

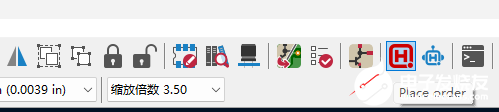

點擊工具欄中的“華秋”圖標，可以進行下單的操作：

點擊 Place PCB Order 進行 PCB 下單：

如果您是首次下單，需要使用華秋平臺的賬號（包括電子發燒友、華秋商城、華秋 PCB 的賬號）進行登錄，支持手機登錄或微信登錄。

系統會自動生成 Gerber 文件上傳到下單頁面：

注意：KiCad 不會將您的 PCB 設計文件發送到板廠，只發送 Gerber 文件！

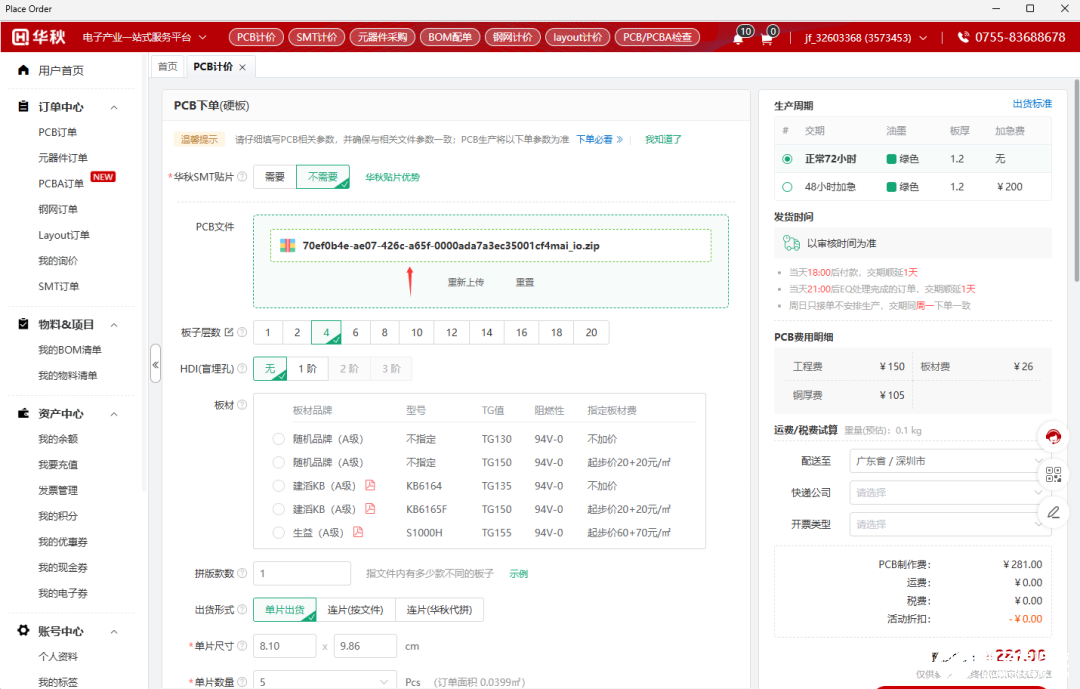

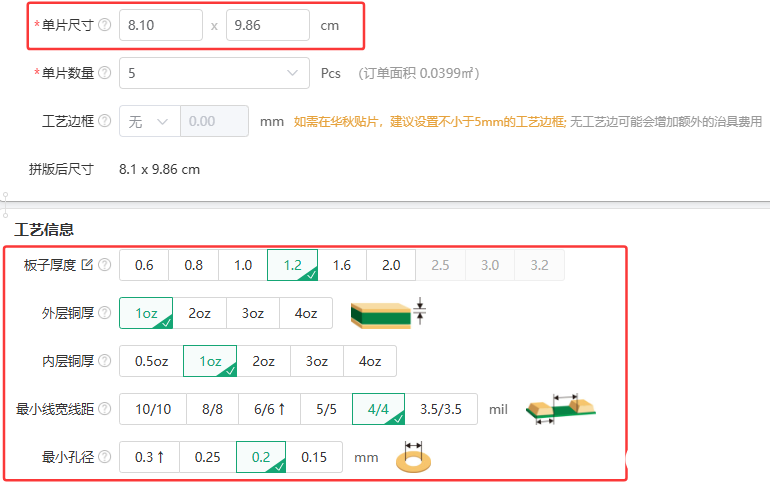

同時，也會從 KiCad PCB 中獲取板子的長、寬、厚度、內外層銅厚、最小線寬線距、最小孔徑的信息，并同步到下單頁面，無需手動填寫：

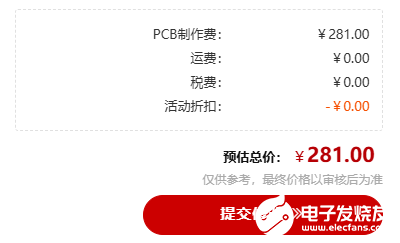

在訂單的右下角，可以看到此次制造的預估總價。

您可以在頁面中調整其他工藝參數，如阻焊顏色、絲印顏色等，確認無誤后點擊下單即可：

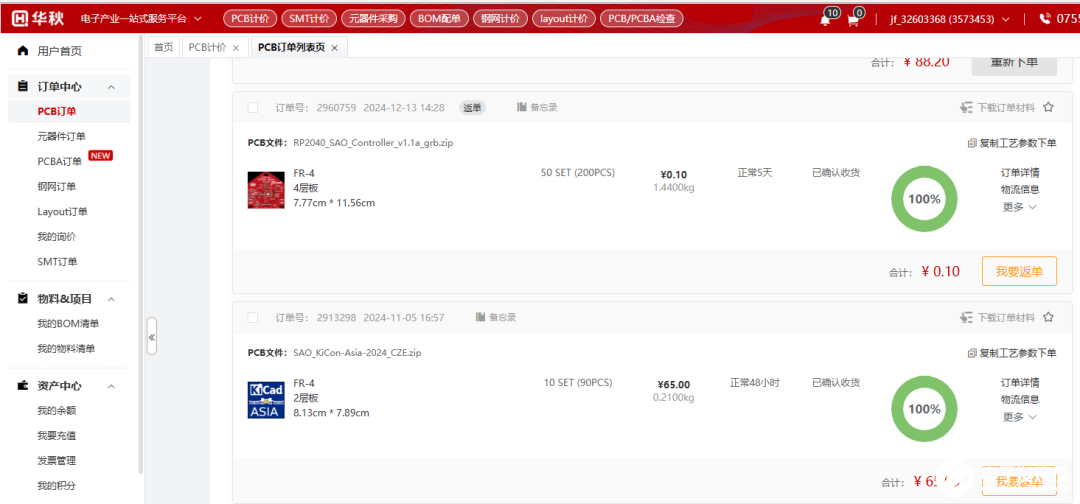

您可以在左側的訂單中心中查看您所有的歷史訂單以及訂單的生產狀態，非常方便：

在 KiCad 中下單 SMT

在 PCB 編輯器中點擊 Place SMT order，進行 SMT 下單：

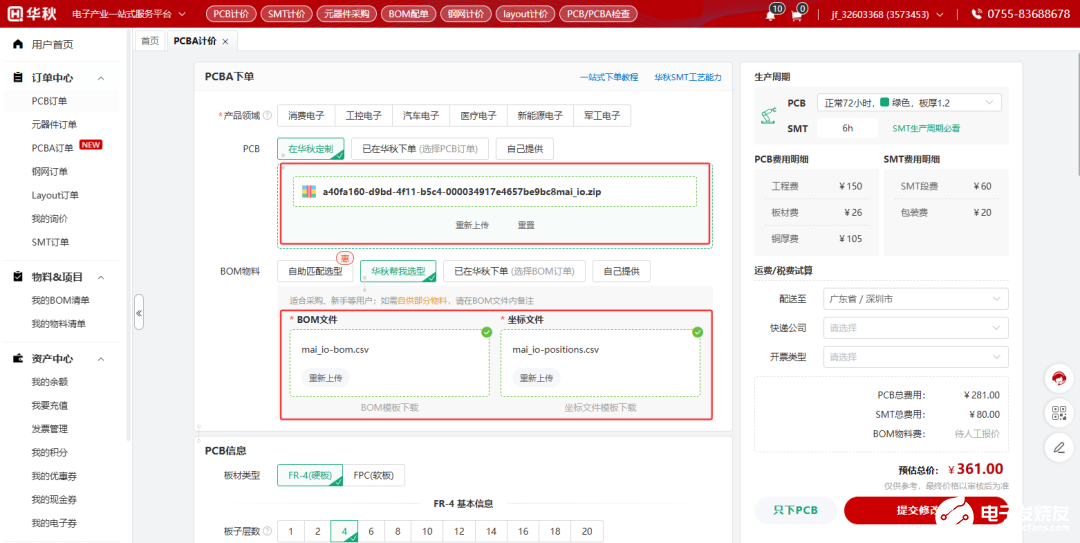

KiCad 會自動將 PCB 生成的 Gerber 文件、BOM 文件、坐標文件上傳到下單頁面：

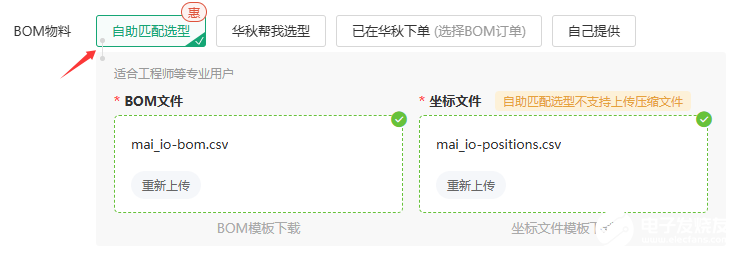

在 BOM 物料行中，您可以自己進行 BOM 配單，也可以讓華秋幫您選型。不過作為一名工程師，當然是選擇“自助匹配選型”（自助匹配物料可以享受每種物料5元的工程費優惠）：

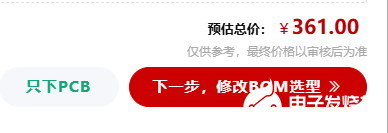

完成其他 SMT 的工藝設置后，在右下方點擊“下一步，修改BOM選型”，進入BOM匹配頁面：

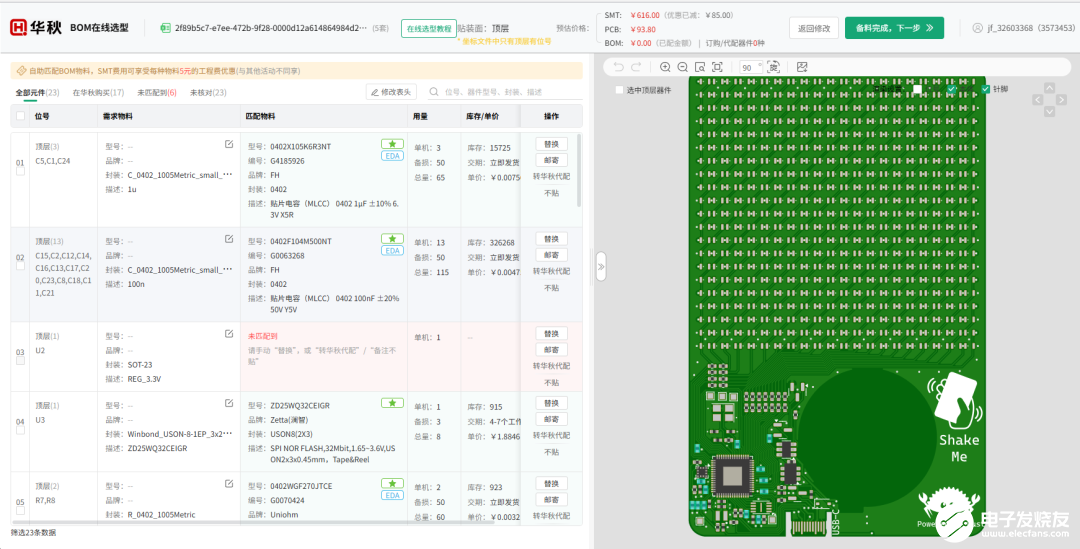

您可以在頁面中查看系統為您匹配的物料，以及整體的渲染圖，移動光標可以高亮圖中的器件：

上方顯示了自動匹配后的狀態：

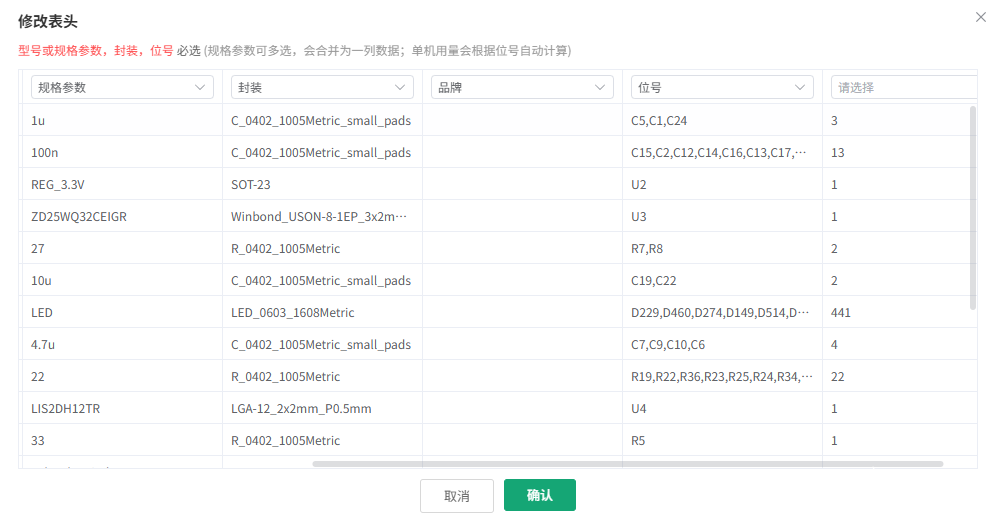

如果匹配的參數不對，可以點擊“修改表頭”，手動映射后進行重新匹配：

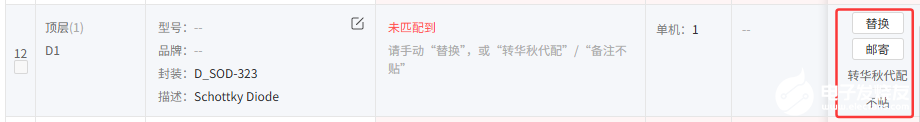

對于“未匹配到”的或者“未核對”的器件，可以采取以下幾種方式：

替換：手動替換物料

郵寄：自己把物料寄到貼片廠

轉華秋代配：讓客戶幫您配單

不貼：SMT不貼這顆物料

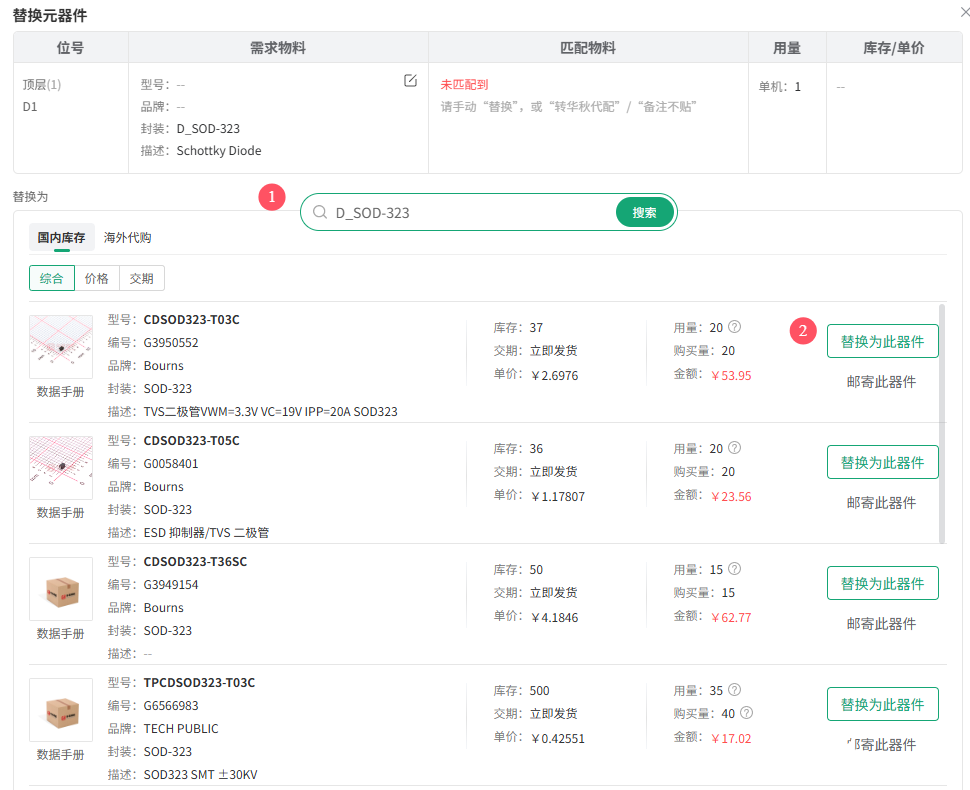

最常用的操作是“替換”，點擊后可以重新搜索需要替換的器件，并進行替換：

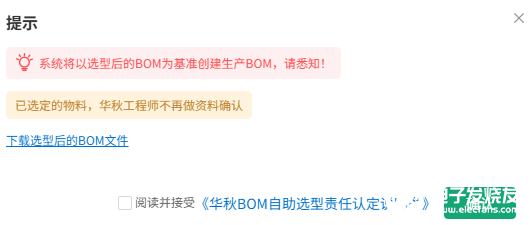

核對完畢后您可以下載選型后的 BOM，或者確認下單：

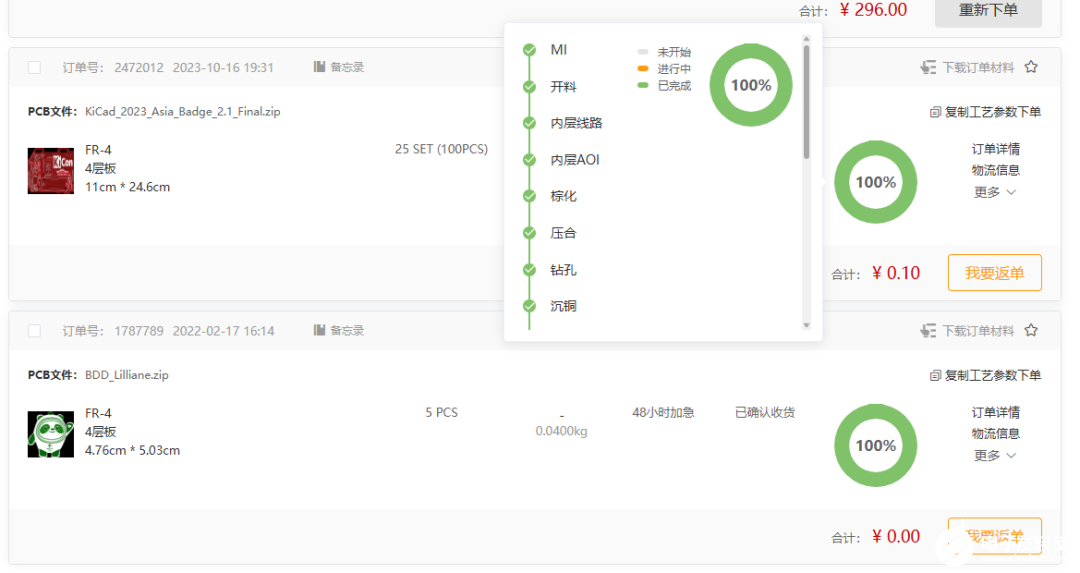

您可以在訂單中心中實時查詢 PCB 或 SMT 訂單的生產或物流狀態：

圖片生成原理圖符號（Symbol）

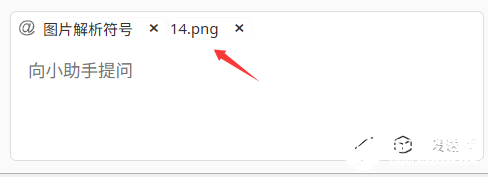

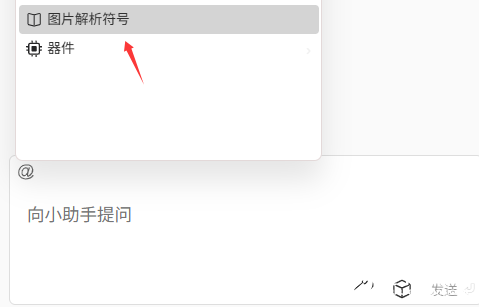

Copilot 支持圖片生成原理圖符號功能，支持原理圖編輯器與符號編輯器兩種場景。只需在 Copilot 中@圖片生成符號功能，并將圖片粘貼到 Copilot 中回車即可，無需輸入額外的提示詞。

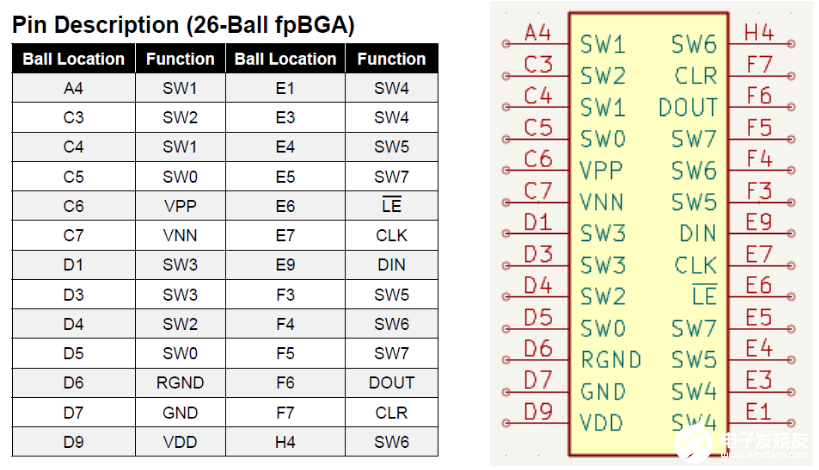

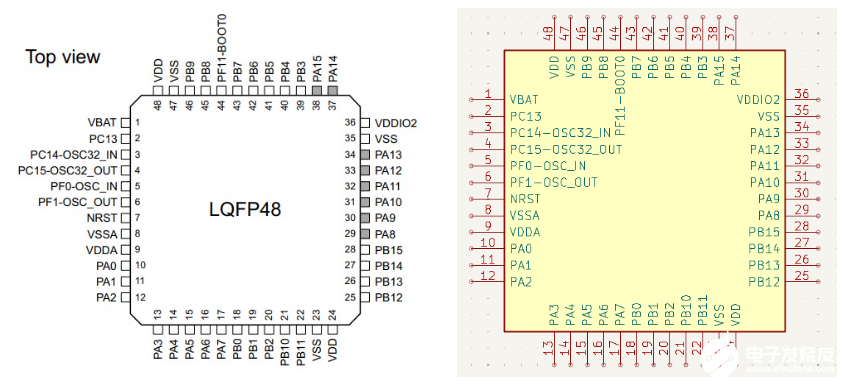

Copilot 支持將表格或引腳圖直接生成符號。

生成的符號可以在 Copilot 中動態查看。也可以直接擺放放原理圖或符號編輯器的畫布上直接使用。

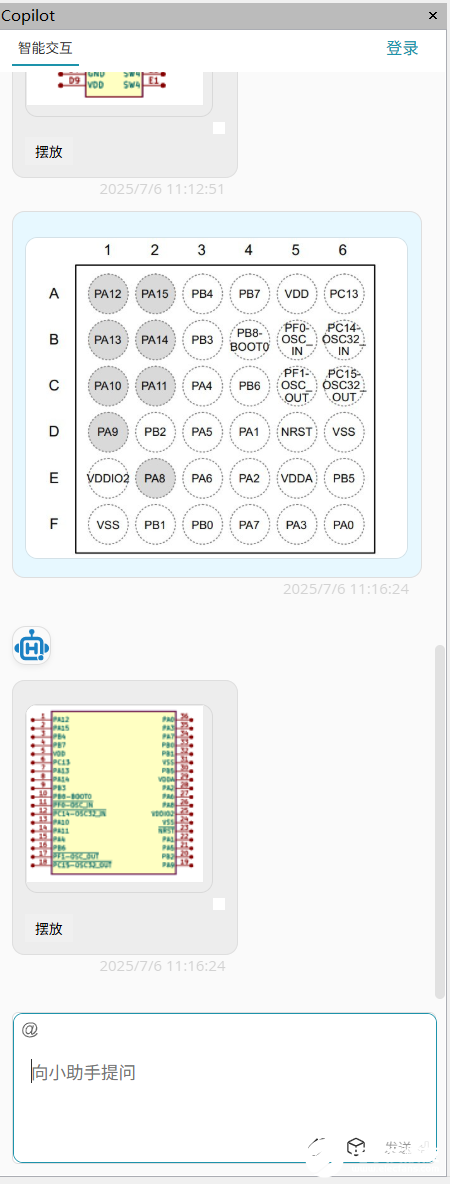

支持表格或引腳圖生成兩種方式：

在原理圖中生成并擺放符號

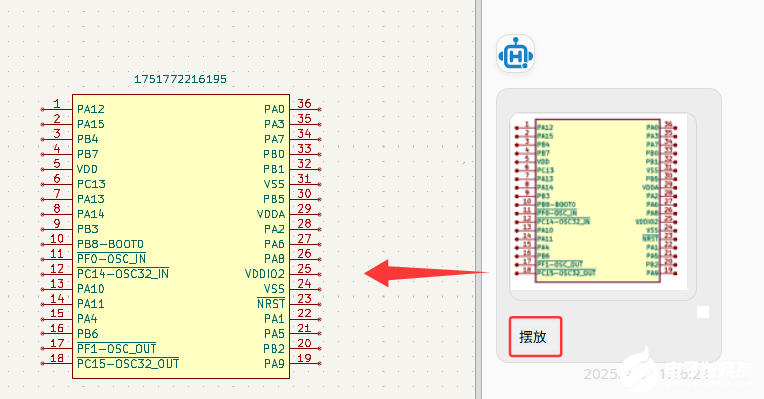

如果是在原理圖編輯器的 Copilot 面板中生成原理圖符號，則可以直接點擊 Copilot 面板中的 “擺放” 按鈕，直接將符號擺放到原理圖中：

擺放過程中無需手動編輯庫表，直接擺放即可。

在符號編輯器中生成、擺放符號并編輯

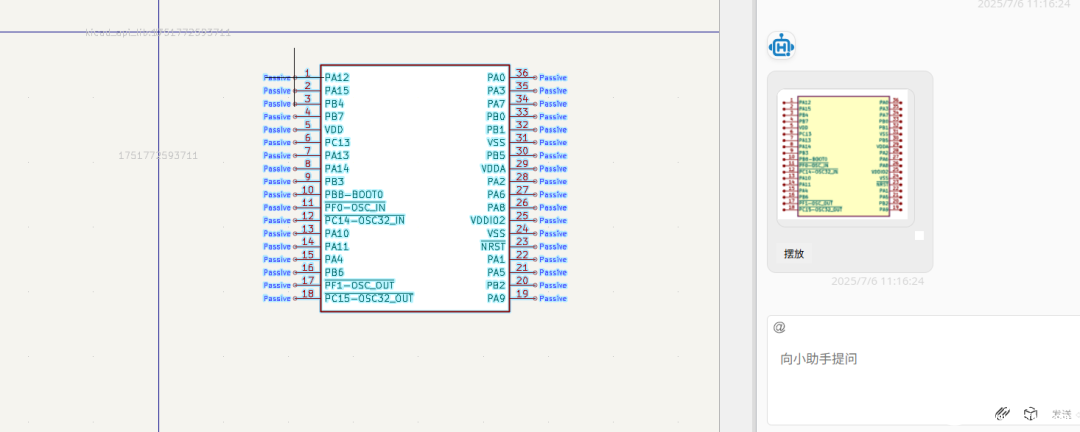

在原理圖編輯器中生成符號后，點擊“擺放”，符號會粘貼到光標處，定位后完成擺放：

注意：在擺放符號前，請確認當前符號處于可編輯狀態（KiCad 自帶的符號庫是只讀的）。建議新建一個庫并添加一個新的符號，然后進行擺放。

圖片生成 PCB 封裝（Footprint）

Copilot 支持圖片生成 PCB 封裝的功能，支持 PCB 編輯器與封裝編輯器兩種場景。只需在 Copilot 中@footprint生成功能，并將圖片粘貼到 Copilot 中回車即可，無需輸入額外的提示詞。

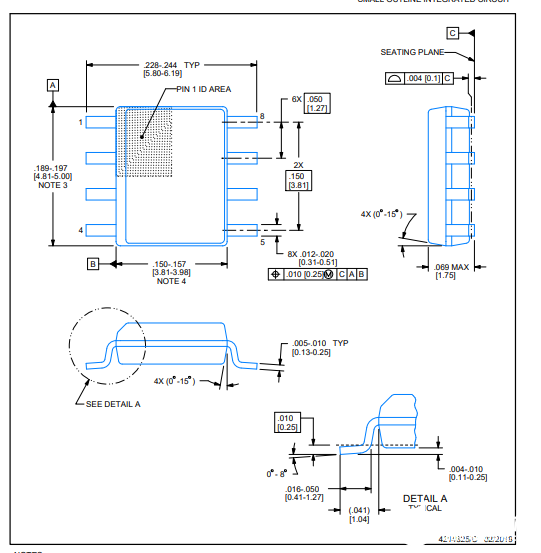

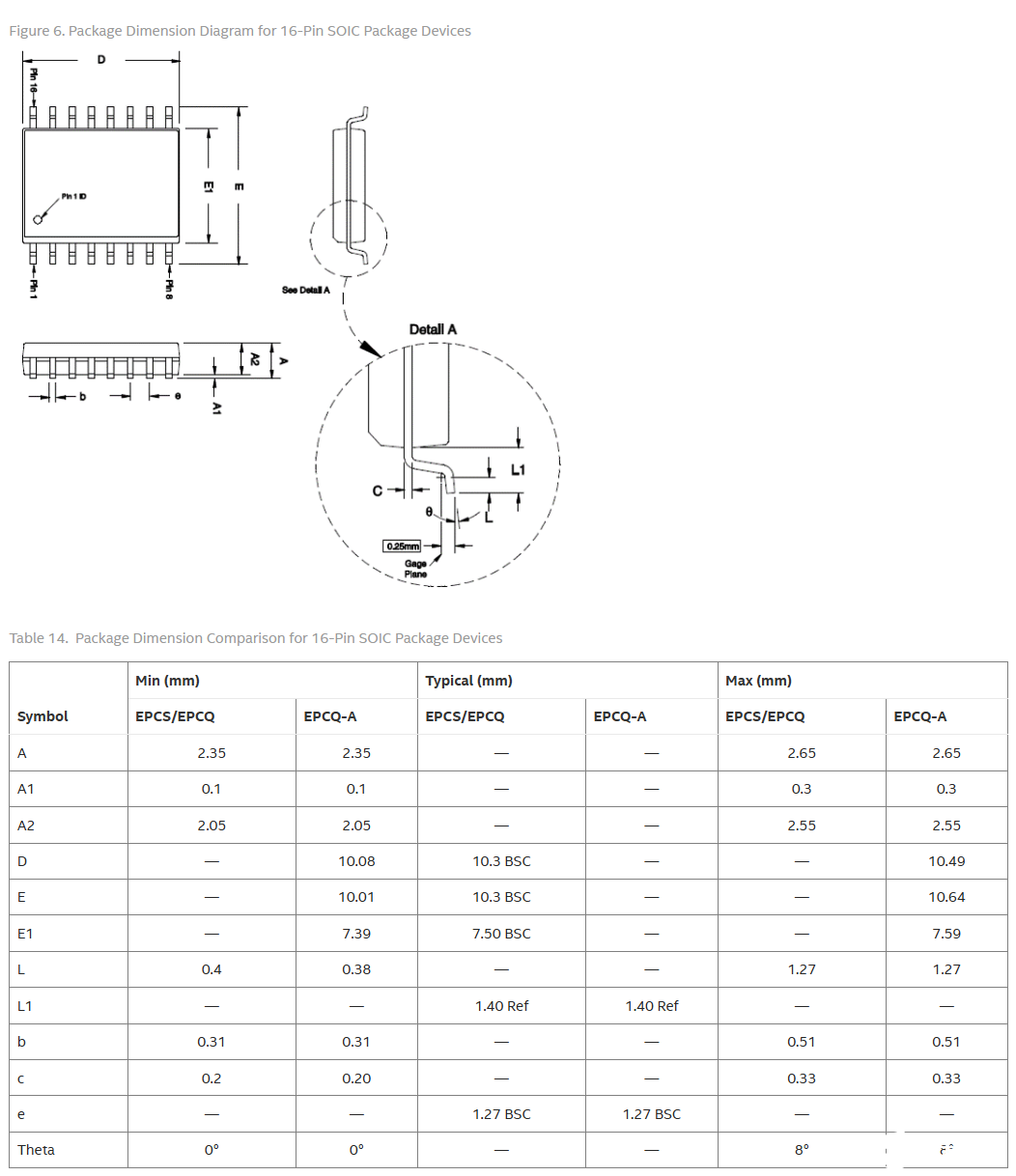

Copilot 支持帶幾何尺寸的 Package 圖片或同時帶尺寸、表格的圖片：

目前支持以下 IPC 封裝的生成：

BGA

DIP

SOP

PLCC

QFN

SON

QFP

SOP

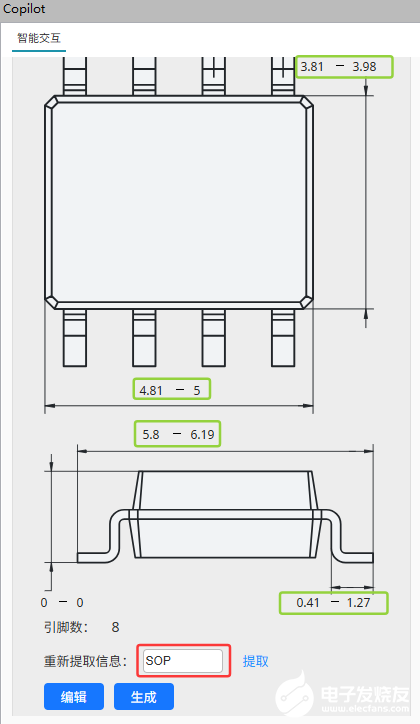

輸入圖片后，Copilot 會自動嘗試識別器件的 Package 類型（下圖紅色框）及核心的幾何尺寸（下圖綠色框）。

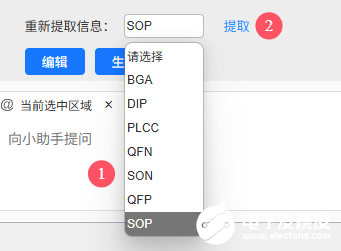

由于圖片比較復雜且受限于模型的能力，識別的封裝類型未必準確。如發現識別出的封裝類型不正確，可手動選擇正確的封裝類型，并重新提取參數：

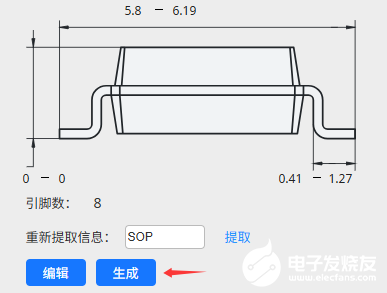

當所有幾何尺寸確認無誤后，點擊“生成”按鈕，Copilot 就會幫您生成完成的 PCB 封裝，包括焊盤、絲印、Courtyard。

生成后，您可以在 Copilot 面板中動態預覽封裝，支持縮放、平移及焊盤交互：

在 PCB 編輯器中擺放封裝

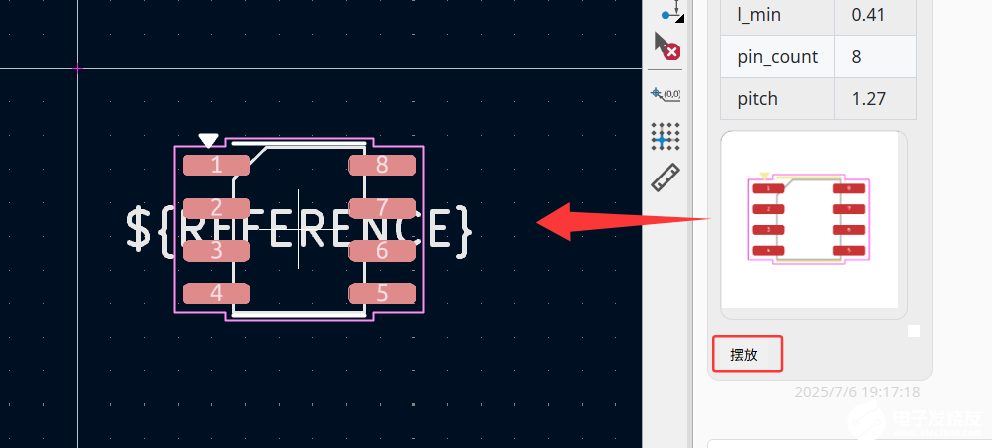

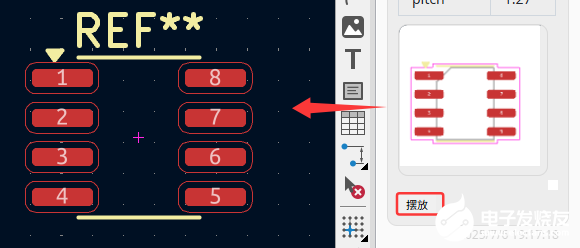

點擊“擺放”，可以將封裝支持擺放到 PCB 畫布中：

擺放過程中無需手動編輯庫表，直接擺放即可。

在封裝編輯器中生成、擺放符號并編輯

在封裝編輯器中生成符號后，點擊“擺放”，符號會粘貼到光標處，定位后完成擺放：

注意：在擺放封裝前，請確認當前封裝處于可編輯狀態（KiCad 自帶的封裝庫是只讀的）。建議新建一個庫并添加一個新的封裝，然后進行擺放。

Tips：Copilot 在所有編輯器中共享對話歷史，因此在 PCB 編輯器中生成的封裝，也可以通過 Copilot 面板直接擺放到封裝編輯器中。

預置 Prompt 提示詞

新版本的 Copilot 支持 Prompt 提示詞的保存、導入及導出。您可以直接調用常用的提示詞，結合與圖紙的交互功能，快速實現想要的效果。

點擊 Copilot 對話框右下角的小方塊，調用或設置您的提示詞。

使用預置的提示詞

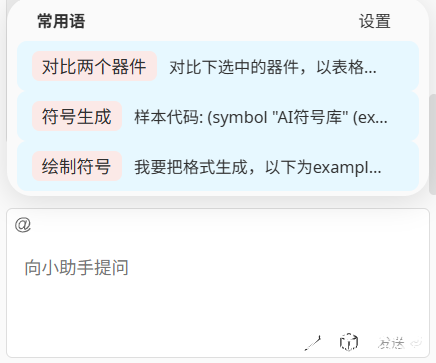

點擊小方塊后，您可以直接點擊調用預置的提示詞：

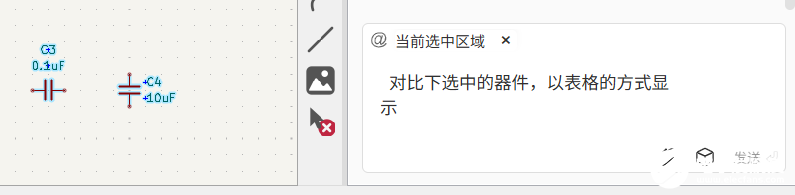

比如上圖中，直接點擊“對比兩個器件”的預置提示詞，提示詞會自動填充到對話框中。此時在原理圖中選中需要需要對比的兩個器件（會出現 @當前選中區域的提示），然后回車確認。

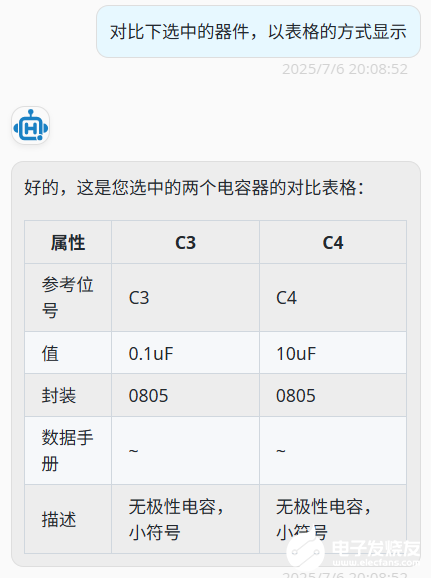

Copilot 會給出器件的對比：

您可以管理您自己的提示詞，并進行保存、導入、導出等操作。

結束語

華秋的 KiCad 發行版是一種有意思的嘗試，它并不是簡單的 Fork，而是在 KiCad 主版本的基礎上提供了一種補充的選擇，讓特定的用戶可以使用到一些更高效的解決方案。在 EDA 中引入 云端庫面板及 Copilot 助手，希望在設計的整個流程幫助工程師小伙伴更高效地完成任務，提高知識獲取及設計自動化的水平。AI 不會取代工程師，但是在 AI 的協助下，生產力一定會得到提升。
