微電網作為包含分布式電源、儲能系統、柔性負荷等多元單元的復雜動態系統，其穩定性是保障運行安全的核心前提。不同于傳統大電網，微電網具有“源荷分散、慣性薄弱、多單元協同耦合”的特性，易受分布式電源間歇性波動、負荷突變、并網/孤島切換等因素影響，引發電壓失穩、頻率波動等問題。小信號分析與暫態穩定分析是研究微電網穩定性的兩大核心理論工具：小信號分析聚焦穩態附近小幅值擾動下的穩定性，暫態穩定聚焦大擾動后的動態過渡過程穩定性，兩者共同構成微電網穩定性評估的完整體系。本文將從數學建?；A(chǔ)出發，系統拆解小信號分析與暫態穩定的數學原理、分析方法及應用邏輯，為微電網穩定性研究與工程優化提供理論支撐。

一、微電網穩定性的核心內涵與數學建模基礎

微電網穩定性的本質是系統在擾動后恢復至正常運行狀態（或新的穩定運行狀態）的能力，其評估需建立在精準的數學建模之上。數學模型是刻畫微電網各單元動態特性與耦合關系的核心工具，也是小信號分析與暫態穩定分析的共同基礎。

1. 微電網穩定性的核心分類與評估目標

根據擾動大小與影響維度，微電網穩定性可分為小信號穩定性（又稱靜態穩定性）與暫態穩定性，兩者的評估目標與適用場景存在明確差異：

? 小信號穩定性 ：針對小幅值、高頻次擾動（如光伏出力的小幅波動、負荷的細微變化），評估系統在穩態運行點附近的動態響應特性，核心目標是判斷系統能否維持原有穩態運行狀態，避免擾動放大導致的失穩（如電壓小幅波動逐漸擴大為電壓崩潰）。

? 暫態穩定性 ：針對大幅值、低頻次擾動（如短路故障、并網/孤島切換、大型負荷投切），評估系統在擾動后的過渡過程中能否逐步恢復穩定，核心目標是判斷系統在經歷暫態沖擊后，電壓、頻率、功角等關鍵參數能否收斂至新的穩定值，避免出現參數發散導致的系統崩潰。

此外，兩者均需圍繞電壓穩定、頻率穩定、功角穩定三大核心維度展開評估，其中電壓穩定與頻率穩定是微電網（尤其是慣性薄弱的微電網）的重點關注方向。

2. 微電網核心單元的數學建模

微電網的數學模型是各核心單元（分布式電源、儲能、負荷、控制裝置）模型的耦合集合，需精準刻畫各單元的動態特性。核心單元的數學建模邏輯如下：

（1）分布式電源建模

分布式電源是微電網的核心能源供給單元，其模型需區分可控電源（如天然氣分布式發電、儲能變流器）與不可控電源（如光伏、風電）：

? 可控分布式電源（以天然氣發電為例）：采用二階轉子運動方程刻畫功角與頻率的動態關系，核心方程為：delta dot{=} omega - omega_0，omega dot{=} frac{1}{2H}(P_m - P_e - D(omega - omega_0))，其中delta為功角，omega為轉子角速度，omega_0為額定角速度，H為慣性時間常數，P_m為機械功率，P_e為電磁功率，D為阻尼系數。該模型反映了機械功率與電磁功率不平衡時，功角與頻率的動態變化規律。

? 不可控分布式電源（以光伏為例）：核心是光伏陣列模型與逆變器模型的耦合。光伏陣列采用工程簡化模型I = I_{sc} - I_{0}(e^{frac{qU}{AKT}} - 1)（**I_{sc}**為短路電流，I_0為反向飽和電流，U為輸出電壓，A為二極管品質因子，K為玻爾茲曼常數，T為絕對溫度）；逆變器采用一階或二階動態模型，刻畫脈寬調制（PWM）環節與濾波環節的動態特性，核心是電壓/電流調節的傳遞函數。

（2）儲能系統建模

儲能系統（以鋰電池為例）是微電網的核心調節單元，模型需包含電池本體模型與變流器模型：

? 電池本體模型：采用等效電路模型（如Thevenin模型），刻畫電壓與荷電狀態（SOC）的關系，核心方程為U_{oc} = f(SOC)（**U_{oc}**為開路電壓，隨SOC動態變化），SOC = SOC_0 - frac{1}{C_n}int I dt（C_n為額定容量，I為充放電電流）。

? 變流器模型：與光伏逆變器類似，采用一階動態模型刻畫電流/電壓調節特性，核心是控制策略（如PQ控制、V/f控制）的傳遞函數，反映控制指令與輸出電流/電壓的動態響應關系。

（3）負荷建模

負荷是微電網的電能消費單元，其模型需反映電壓與頻率對負荷功率的影響，常用模型為多項式負荷模型：P = P_0(a + bU + cU^2)，Q = Q_0(d + eU + fU^2)，其中P、Q為實際有功、無功功率，P_0、Q_0為額定功率，U為實際電壓，a、b、c、d、e、f為負荷系數，分別對應恒功率、恒電流、恒阻抗負荷的比例。該模型精準刻畫了電壓變化對負荷功率的影響，是穩定性分析的關鍵基礎。

（4）微電網整體狀態空間模型

在各單元建模完成后，通過 Kirchhoff 定律（KCL/KVL）與單元間的耦合關系，可構建微電網的整體狀態空間模型：dot{x} = f(x, u)，y = g(x, u)，其中x為狀態向量（包含功角、角速度、電壓、SOC等核心狀態變量），u為輸入向量（包含分布式電源出力指令、負荷變化量等），y為輸出向量（包含母線電壓、系統頻率等可觀測變量）。狀態空間模型是小信號分析與暫態穩定分析的核心數學工具。

二、小信號分析的數學基礎與應用邏輯

小信號分析的核心思路是“線性化近似”——在穩態運行點附近將非線性的狀態空間模型線性化，通過分析線性化模型的特征值，判斷系統在小幅值擾動下的穩定性。其數學基礎源于線性系統理論，核心是平衡點求解、模型線性化與特征值分析。

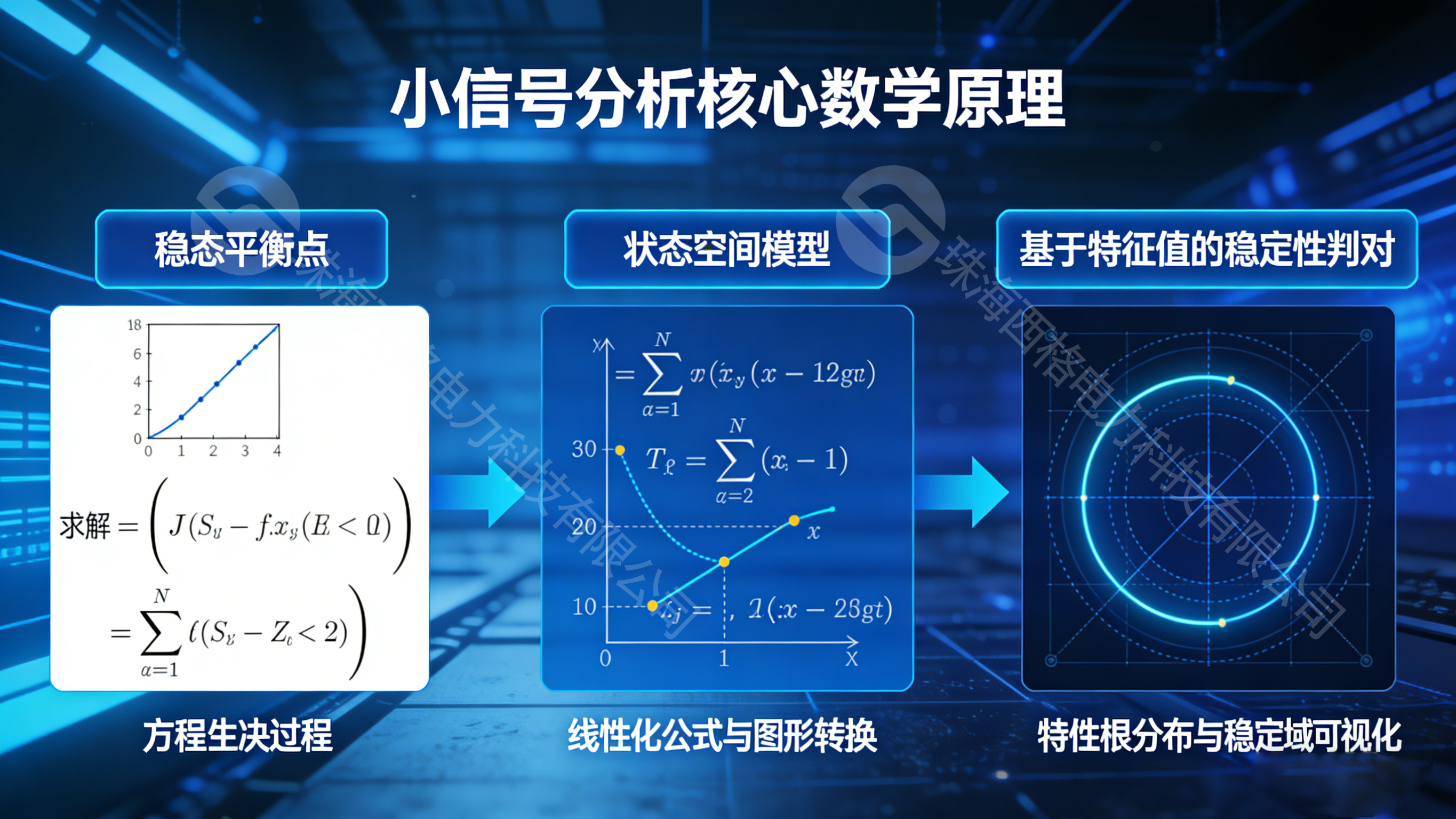

1. 小信號分析的核心數學原理

（1）穩態平衡點的求解

小信號分析的前提是確定系統的穩態運行點（平衡點），即系統處于穩態時各狀態變量的取值。在穩態下，狀態變量的變化率為零，即dot{x} = 0，因此平衡點x_0需滿足f(x_0, u_0) = 0（u_0為穩態輸入）。求解該非線性方程組即可得到穩態平衡點，常用方法為牛頓-拉夫遜法，通過迭代逼近滿足方程的x_0值。例如，對于含光伏與儲能的微電網，平衡點需滿足光伏出力、儲能充放電功率與負荷功率的平衡，同時電壓、頻率穩定在額定值附近。

（2）狀態空間模型的線性化

微電網的整體狀態空間模型dot{x} = f(x, u)是非線性的，無法直接用線性系統理論分析。小信號分析通過泰勒級數展開，在平衡點(x_0, u_0)附近對模型進行線性化近似，忽略高階小項，得到線性化狀態空間模型：Delta dot{x} = ADelta x + BDelta u，Delta y = CDelta x + DDelta u，其中Delta x = x - x_0、Delta u = u - u_0、Delta y = y - y_0分別為狀態變量、輸入變量、輸出變量的小信號增量；**A = frac{partial f}{partial x}big|_{x=x_0, u=u_0}**為雅可比矩陣（系統矩陣），**B = frac{partial f}{partial u}big|_{x=x_0, u=u_0}**為輸入矩陣，**C = frac{partial g}{partial x}big|_{x=x_0, u=u_0}**為輸出矩陣，**D = frac{partial g}{partial u}big|_{x=x_0, u=u_0}**為直接傳輸矩陣。雅可比矩陣是小信號分析的核心，其維度等于狀態變量的個數，刻畫了穩態附近狀態變量增量與變化率增量的線性關系。

（3）基于特征值的穩定性判據

線性化系統的穩定性由雅可比矩陣A的特征值決定，這是小信號分析的核心數學依據。根據線性系統理論，特征值lambda滿足特征方程det(lambda I - A) = 0（I為單位矩陣），穩定性判據為：若雅可比矩陣A的所有特征值的實部均小于0，則系統在該平衡點處是小信號穩定的；若存在特征值實部大于0，則系統小信號不穩定；若存在特征值實部等于0（其余特征值實部小于0），則系統處于臨界穩定狀態。

特征值的物理意義可進一步解讀：特征值的實部絕對值反映系統響應的衰減速度（實部絕對值越大，衰減越快，穩定性越強）；虛部反映系統響應的振蕩頻率（虛部越大，振蕩頻率越高）。例如，某特征值為lambda = -2 + j3，實部為-2（小于0），說明該模態的響應會衰減，系統穩定，振蕩頻率由虛部3決定。

2. 小信號分析的應用場景與優化方向

小信號分析主要用于評估微電網在小幅值擾動下的穩定性，指導系統參數優化與控制策略設計，核心應用場景包括：

? 分布式電源滲透率優化 ：通過小信號分析，評估不同光伏、風電滲透率下系統的特征值變化，確定最大穩定滲透率。例如，當滲透率過高時，雅可比矩陣可能出現實部大于0的特征值，系統小信號不穩定，需通過增加儲能、優化控制參數等方式提升穩定性。

? 控制參數整定 ：微電網的控制參數（如PI控制器的比例系數K_p、積分系數K_i）直接影響雅可比矩陣的特征值。通過小信號分析，調整控制參數使所有特征值實部均小于0，且具備足夠的穩定裕度（如實部絕對值大于1），提升系統對小幅值擾動的抵御能力。

? 模態分析與振蕩抑制 ：通過特征值分解，識別系統的主導振蕩模態（由虛部相近的特征值決定），分析該模態對應的狀態變量（如某母線電壓、某發電機功角），進而設計阻尼控制器抑制振蕩，避免小幅值擾動引發的電壓或頻率振蕩。

三、暫態穩定的數學基礎與分析方法

暫態穩定針對大幅值擾動，此時系統遠離穩態平衡點，非線性特性不可忽略，無法采用線性化近似，需通過非線性系統理論與數值解法分析過渡過程的穩定性。其數學基礎源于非線性微分方程的求解，核心是暫態過程仿真與穩定判據構建。

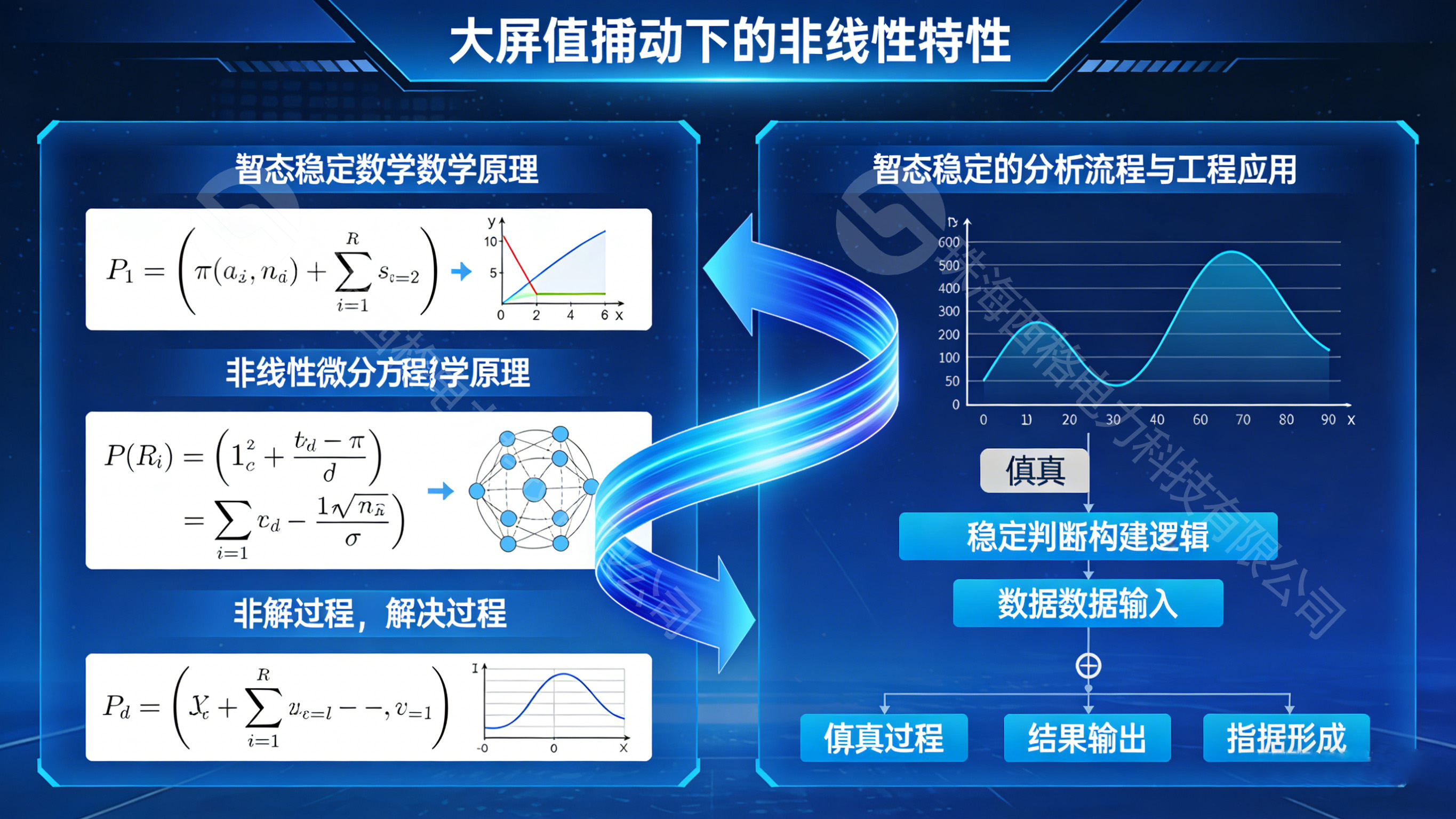

1. 暫態穩定的核心數學原理

（1）非線性狀態空間模型的數值求解

暫態過程的本質是系統狀態變量隨時間的動態演化，需求解非線性狀態空間模型dot{x} = f(x, u, t)（大擾動下輸入u為時間的函數）。由于非線性方程無解析解，需采用數值解法求解，常用方法為龍格-庫塔法（RK法），其核心思路是通過分段逼近，將微分方程轉化為代數方程求解。以四階龍格-庫塔法為例，求解步驟為：x_{n+1} = x_n + frac{h}{6}(k_1 + 2k_2 + 2k_3 + k_4)，其中h為時間步長，k_1 = f(x_n, u_n, t_n)，k_2 = f(x_n + frac{h}{2}k_1, u_n, t_n + frac{h}{2})，k_3 = f(x_n + frac{h}{2}k_2, u_n, t_n + frac{h}{2})，k_4 = f(x_n + hk_3, u_n, t_n + h)。時間步長h的選擇需平衡計算精度與效率，暫態分析中通常取h = 10^{-3} sim 10^{-2}s，確保捕捉暫態過程的快速變化。

（2）暫態穩定判據的數學表達

暫態穩定的核心是判斷擾動后系統狀態變量能否收斂至新的穩態值，常用判據包括功角判據、能量函數判據（李雅普諾夫函數判據），其中能量函數判據是暫態穩定分析的核心數學工具。

? 功角判據：主要適用于含同步發電機的微電網，核心邏輯是“擾動后功角搖擺的最大值小于臨界功角”。對于單機無窮大系統，臨界功角delta_{cr} = pi - delta_0（delta_0為穩態功角），若擾動后功角的最大值delta_{max} < delta_{cr}，則系統暫態穩定；反之則不穩定。功角判據的數學本質是判斷功角搖擺過程中，電磁功率能否重新平衡機械功率。

? 能量函數判據：基于李雅普諾夫穩定性理論，構建系統的能量函數V(x)，若滿足：①V(x_0) = 0（x_0為平衡點）；②V(x) > 0（x neq x_0）；③dot{V}(x) leq 0（沿系統軌跡的能量變化率非正），則系統在x_0處漸近穩定。對于微電網，能量函數通常包含動能（如發電機轉子動能）、勢能（如電磁勢能、電壓勢能），通過計算擾動后系統的最大能量V_{max}與臨界能量V_{cr}，若V_{max} < V_{cr}，則系統暫態穩定。能量函數判據無需求解完整的暫態過程，可快速評估穩定性，適用于工程快速評估。

2. 暫態穩定的分析流程與工程應用

暫態穩定的分析流程為“擾動場景設定—暫態過程仿真—穩定性判據驗證—優化措施制定”，核心工程應用包括：

? 故障穿越能力評估：設定短路故障、電壓跌落等擾動場景，通過暫態仿真分析微電網的暫態響應（如電壓驟降幅度、頻率波動范圍、儲能充放電功率變化），驗證系統能否在故障切除后恢復穩定。例如，評估微電網在三相短路故障（持續0.1s）后的暫態穩定性，若故障切除后電壓在0.5s內恢復至額定值的90%以上，頻率穩定在49.5~50.5Hz，則說明故障穿越能力合格。

? 并網/孤島切換穩定性評估：切換過程屬于典型的大擾動，通過暫態仿真分析切換瞬間的沖擊電流、電壓相位差變化，驗證系統能否平滑過渡。例如，孤島轉并網時，若切換瞬間沖擊電流小于額定電流的1.5倍，且0.3s內恢復穩定，則說明切換暫態穩定。

? 暫態穩定提升措施設計：針對暫態不穩定場景，設計優化措施，如優化儲能充放電策略（擾動后快速放電彌補功率缺口）、增設故障限流器（限制短路電流）、優化負荷切除策略（切除非關鍵負荷降低功率缺口）等，通過暫態仿真驗證措施的有效性。

四、小信號分析與暫態穩定的關聯與協同優化

小信號分析與暫態穩定分析并非孤立，而是相互補充、協同支撐微電網穩定性評估與優化：

? 適用場景互補：小信號分析聚焦小幅值擾動，保障系統的“常態穩定”；暫態穩定聚焦大幅值擾動，保障系統的“極端工況穩定”，兩者共同覆蓋微電網的全擾動場景。

? 數學方法關聯：兩者均基于微電網的狀態空間模型，小信號分析是暫態穩定分析在平衡點附近的特殊情況（線性化近似），暫態穩定分析是小信號分析的擴展（覆蓋非線性區域）。

? 協同優化方向：通過小信號分析優化控制參數，提升系統對小幅值擾動的穩定性；通過暫態穩定分析驗證大擾動下的穩定性，設計儲能調節、故障切除等措施；兩者結合可實現“常態穩定+極端穩定”的全維度優化，提升微電網的整體穩定性能。

微電網穩定性理論的核心是小信號分析與暫態穩定分析，兩者的數學基礎分別源于線性系統理論與非線性系統理論，共同依賴于精準的微電網數學建模。小信號分析通過線性化近似與特征值分析，評估小幅值擾動下的穩定性，指導控制參數優化與滲透率提升；暫態穩定通過非線性數值仿真與能量函數判據，評估大擾動下的穩定性，保障故障穿越與模式切換的安全。隨著分布式能源滲透率的提升與微電網規模的擴大，未來的穩定性分析將向“多時間尺度協同”“智能化評估”方向演進，通過引入人工智能技術優化數學模型、提升分析效率，結合數字孿生技術實現穩定性的實時評估與動態優化。深入掌握小信號分析與暫態穩定的數學基礎，是開展微電網穩定性研究與工程應用的關鍵，也為新型電力系統的安全穩定運行提供了核心理論支撐。
