一、 引言

數字音頻廣播DAB(Digital Audio Broadcasting)技術通過編碼正交頻分復用COFDM(Coded Orthogonal Frequency Division Multiplexing)調制與多路復用機制，實現單頻點多節目傳輸與單頻網SFN(Single Frequency Network)組網，顯著提升頻譜效率與覆蓋質量。在DAB發射鏈路中，ETI(Ensemble Transport Interface)碼流作為復用器與發射機間的標準基帶接口，承載著多路音頻、數據業務及同步信息，是保障DAB網絡互聯互通與設備互操作性的核心技術要素。本文聚焦ETI碼流的技術定義、核心應用及其專業測試方案展開討論。

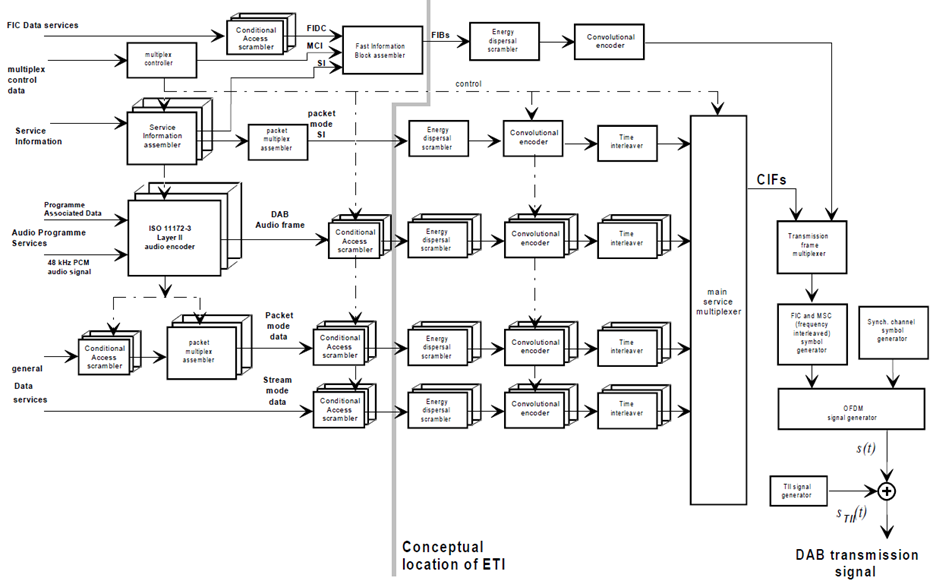

圖1. ETI在DAB發射框圖中的概念位置

二、 技術定義

ETI是數字音頻廣播DAB系統中復用器與發射機之間的標準基帶接口，由ETSI EN 300 799技術規范定義。它作為DAB信號分發鏈路的核心數據載體，采用固定24毫秒幀長結構，每幀包含快速信息通道FIC(Fast Information Channel)與主業務通道MSC(Main Service Channel)：FIC傳輸復用配置信息、業務列表、條件接收控制信息及標簽文本等控制數據，無需時間交織以確保接收機快速鎖定;MSC承載音頻子通道與數據業務內容，支持時間交織以抵抗多徑衰落。ETI完整封裝多路節目內容與單頻網(SFN)同步時間戳，實現從業務層到物理層的透明傳輸，其核心技術參數包括G.704幀對齊及1微秒級同步精度，碼率適配G.703/G.704/V.11等主流傳輸鏈路的物理速率上限，且隨子通道數量、業務數據量動態調整，是保障DAB網絡互聯互通的基石。

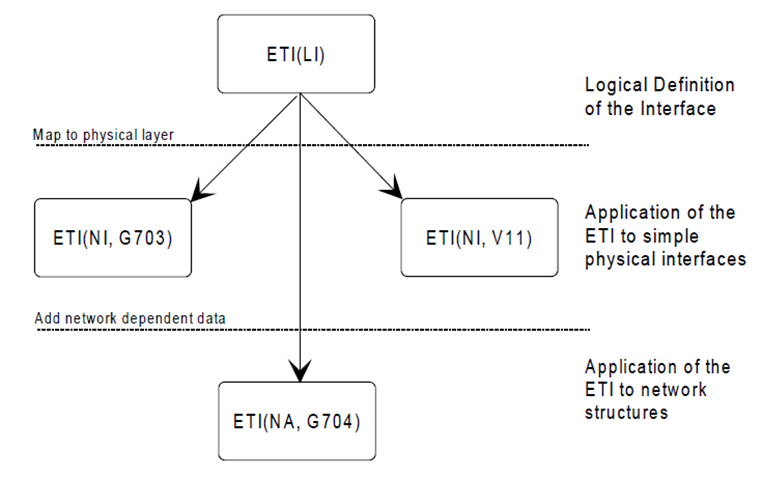

圖2.ETI的層級結構

同時，盡管ETI碼流是 DAB 發射鏈路中承載業務與同步信息的核心載體，其標準化封裝特性保障了網絡互聯互通，但在不同測試場景中仍存在差異化需求：研發階段的精細化測試(如單一子通道指標溯源、異常場景復現、故障精準定位)，需要更靈活的參數配置與拆分驗證能力;而產線批量驗證、現場快速調試等場景，更側重高效便捷的基礎合規性測試。針對這一需求差異，度緯科技提供了分層解決方案：研發階段可選擇RWC2010C廣播測試系統，憑借細化配置與深度測試能力，精準適配高精度調試需求;產線與現場測試則可選高性價比的RWC2010M廣播綜合測試儀，通過便捷的ETI文件回放、多制式信號發射及音頻閉環驗證，高效完成設備功能與傳輸合規性驗證，實現多場景測試覆蓋。

三、 核心應用

1. 廣播設備功能測試與傳輸合規性驗證

ETI碼流用于測試發射機、復用器等設備的協議一致性與參數合規性。廣播公司通過標準ETI測試文件驗證傳輸鏈路的碼流解析、FIC解碼、子通道提取等關鍵功能，確保設備實現符合ETS 300 401標準，降低接收不一致風險。

2. 接收設備兼容性驗證

ETI碼流是接收機制造商確保產品全球兼容性的核心工具。通過播放標準測試信號，驗證子通道選擇、FIC解析、動態重配響應等最低功能要求，確認產品滿足歐洲及全球DAB網絡的互操作性規范。

3. 信號生成、錄制與質量分析

使用信號發生器生成ETI碼流，模擬弱信號、多徑干擾、SFN組網等測試場景;通過便攜式碼流錄制分析儀捕獲空中DAB信號并保存為ETI文件，實現現場問題復現與離線索引分析，支撐網絡優化與故障診斷。

四、 核心設備：RWC2010C/M

ETI 碼流的測試需求隨場景不同存在差異，度緯科技RWC2010x系列也對此提供了相應的解決方案。研發細節測試，RWC2010C提供專業化、功能更強大的選擇;產線批量驗證，RWC2010M提供高性價比的選擇。

4.1功能綜述

RWC2010x系列均集成ETI/MDI文件播放、多制式信號發射及音頻分析核心能力，可將電臺DAB信號錄制的ETI文件完整復現，精準還原包含多路音頻、數據業務及同步信息的信號，滿足從基礎合規性驗證到深度技術調試的多樣化測試需求。其中， RWC2010C側重研發階段的高精度與多功能擴展，RWC2010M聚焦高效便捷的場景化測試，二者協同覆蓋廣播設備多維度測試。

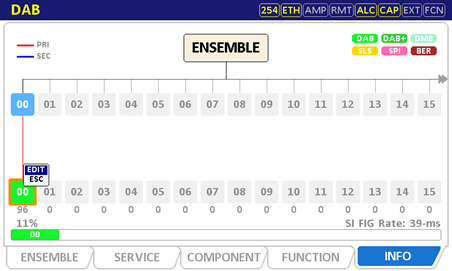

圖3.RWC2010C DAB功能界面

4.2產品差異化特點

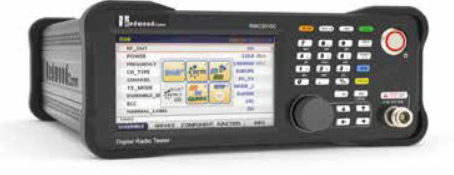

RWC2010C(研發/復雜場景適配)

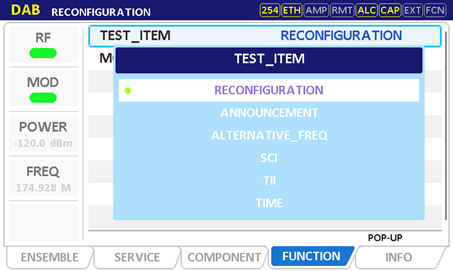

深度調試能力：內置集成復用器，支持64個DAB服務組件與4個DRM流編輯，可通過GUI界面便捷配置協議參數，實現不中斷服務的多路復用重配置、切頻等高科技協議測試，適配單一子通道指標溯源需求。

復雜組網擴展：支持4臺設備聯動搭建單頻網(SFN)測試環境，信號時延可調且分辨率低至0.1μs，還可與RWC2100F設備兼容，實現DAB、DRM、FM等多制式服務無縫切換測試。

多功能強化配置：配備5英寸彩色觸控LCD屏，操作更直觀;可同時產生3路FM/RDS信號，內置專用RDS編輯器，能滿足多制式融合、復雜場景模擬等深度研發測試需求。

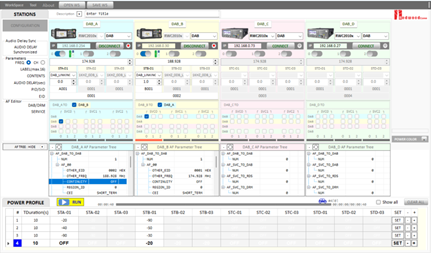

圖4.RWC2010C linking測試軟件界面

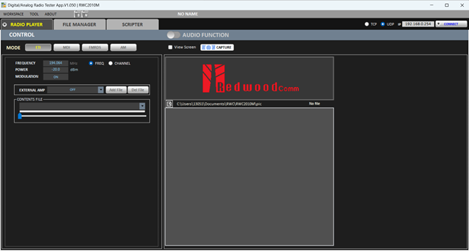

圖5.RWC2010M PC控制軟件界面

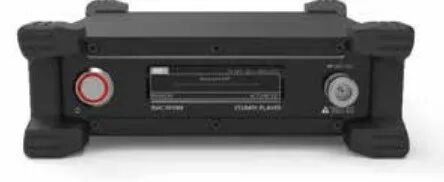

RWC2010M(產線首選)

便攜獨立操作：尺寸僅200×70×220mm，重量2.2kg，支持12V直流供電，搭配2.8英寸OLED顯示屏，無外接PC也能完成參數查看與現場調試，適配戶外及產線快速操作場景。

高效批量測試：標配LAN與RS232遠程接口，支持TCP/IP協議與SCPI命令集，可輕松集成至自動化測試臺，實現多設備并行測試，大幅提升產線驗證效率。

輕量化精準驗證：內置音頻分析儀，支持SINAD/SNR/THDN測量，3.5mm立體聲輸入接口可回采接收機音頻輸出，快速完成射頻到音頻的全鏈路量化評估，滿足基礎合規性測試需求。

4.3性能指標

? 頻率參數：低/中/高頻頻寬149kHz~30MHz，I/II/III型頻寬涵蓋47~68MHz、87~108MHz、174~250MHz，頻率分辨率1kHz。

? 輸出電平：OFDM功率輸出范圍-10~-120dBm(含保護帶)，分辨率0.1dB，準確度±1dB。選配RWC9500B后，支持+15~-55dBm(CW/OFDM)。

? 音頻分析：輸入頻率范圍0.1~20kHz，單端輸入2.25Vrms，SINAD/SNR/THDN測量，帶寬20kHz，共模抑制比(CMRR)達56dB。

? 參考與接口：內部10MHz頻率參考(穩定性1.5ppm/年)，支持外部10MHz參考輸入(0~+20dBm);配備以太網(RJ45)、RS232(D-sub9)、3.5mm立體聲音頻接口與N型射頻接口。

? 存儲與環境：內置256G大容量內存，工作溫度適配5~40℃;RWC2010C支持AC100~240V/50/60Hz供電，RWC2010M支持 DC12V/3A供電，適配不同場景用電需求。

五、 結語

ETI碼流作為DAB系統的數字基帶核心，其傳輸質量直接影響廣播網絡的整體性能。RWC2010M通過硬件級碼流解析與高穩定時鐘同步，高效支撐產線及現場 ETI 測試;RWC2010C 以深度調試與組網能力，滿足研發端精細化驗證需求。二者協同為ETI測試提供了精準可靠的專業平臺，助力數字廣播發展。如需了解更多技術細節或產品信息，歡迎訪問度緯科技官網(https://www.doewe.com)或致電010-64327909獲取詳細資料。
