探索TS3A24157：一款高性能模擬開關的全方位解析

在電子設計的廣闊領域中，模擬開關是不可或缺的基礎元件，它在信號切換、路由等方面發揮著關鍵作用。今天，我們將深入探討德州儀器（TI）推出的TS3A24157——一款具有卓越性能的2通道單刀雙擲（SPDT）模擬開關。

文件下載：ts3a24157.pdf

一、產品概述

TS3A24157是一款雙向、2通道的SPDT模擬開關，專為1.65V至3.6V的單電源操作而設計。它具有低導通電阻（最大0.65Ω）、出色的導通電阻匹配、低電荷注入、低總諧波失真等特性，這些特性使得它在眾多應用場景中表現出色。

二、產品特性亮點

2.1 低導通電阻與匹配性

低導通電阻是模擬開關的重要指標之一，TS3A24157的最大導通電阻僅為0.65Ω，能夠有效降低信號傳輸過程中的損耗。同時，它還具備出色的導通電阻匹配性能，不同通道之間的導通電阻差異極小，確保了信號的一致性和穩定性。

2.2 低電荷注入

在信號切換過程中，電荷注入可能會導致信號失真。TS3A24157通過優化設計，實現了低電荷注入，減少了對信號的干擾，提高了信號的質量。

2.3 低總諧波失真

總諧波失真（THD）反映了信號經過開關后產生的失真程度。TS3A24157的THD極低，在音頻和視頻信號處理等對信號質量要求較高的應用中表現出色。

2.4 寬電源電壓范圍

該開關支持1.65V至3.6V的單電源操作，具有較寬的電源電壓范圍，能夠適應不同的應用場景和電源要求。

2.5 雙向信號路徑

TS3A24157的信號路徑是雙向的，NO、NC和COM引腳可以作為輸入或輸出使用，增加了設計的靈活性。

2.6 良好的ESD和Latch - Up性能

它具有良好的靜電放電（ESD）保護性能，人體模型（HBM）可達±2000V，帶電設備模型（CDM）可達±1000V。同時，Latch - Up性能超過100mA，提高了產品的可靠性和穩定性。

三、應用領域廣泛

TS3A24157的優異性能使其在多個領域得到廣泛應用，包括但不限于：

• 移動設備：如手機、PDA等，用于音頻和視頻信號的路由和切換。
• 便攜式儀器：滿足低電壓、低功耗的設計要求，實現信號的精確控制。
• 通信電路：在調制解調器、無線終端等設備中，實現信號的切換和選擇。
• 計算機外設：如硬盤、計算機周邊設備等，用于信號的傳輸和控制。

四、產品規格詳解

4.1 絕對最大額定值

了解產品的絕對最大額定值是確保其安全可靠運行的基礎。TS3A24157的絕對最大額定值包括電源電壓、模擬信號電壓、數字輸入電壓等參數，在設計時必須嚴格遵守，避免超出額定值導致設備損壞。

4.2 ESD和推薦工作條件

ESD額定值體現了產品的抗靜電能力，而推薦工作條件則為我們提供了在正常工作時的參數范圍。例如，推薦的電源電壓范圍為1.65V至3.6V，確保在這個范圍內使用可以保證產品的性能和穩定性。

4.3 電氣特性

不同電源電壓下（如1.8V、2.5V、3V），TS3A24157的電氣特性有所不同。包括導通電阻、導通電阻匹配、泄漏電流、開關時間等參數，這些參數會影響到信號的傳輸和處理效果。例如，在3V電源下，導通電阻在不同溫度和輸入電壓條件下有具體的數值范圍，我們可以根據實際應用需求進行選擇。

4.4 典型特性曲線

文檔中提供了一系列典型特性曲線，如導通電阻與(V_{COM})的關系、開關時間與電源電壓的關系等。這些曲線直觀地展示了產品在不同條件下的性能變化，幫助我們更好地理解和應用該產品。

五、詳細設計與應用

5.1 功能框圖與引腳配置

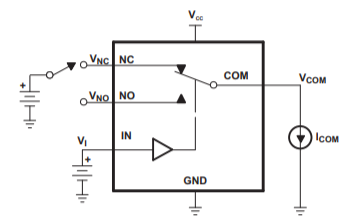

TS3A24157的功能框圖清晰地展示了其內部結構和工作原理。每個通道由一個SPDT開關組成，通過數字控制信號（IN1和IN2）來控制開關的導通和斷開。引腳配置方面，不同的引腳具有不同的功能，如NC為常閉信號路徑，NO為常開信號路徑，COM為公共信號路徑等。在實際設計中，我們需要根據具體需求正確連接引腳。

5.2 典型應用電路

文檔中給出了典型應用電路的示例，該電路通過系統控制器控制IN1和IN2引腳，實現對不同設備之間信號路徑的切換。在設計時，需要注意以下幾點：

• 外部組件：TS3A24157可以在沒有任何外部組件的情況下正常工作，但為了提高性能，如減少電源噪聲，可以添加適當?shù)?a href="http://m.brongaenegriffin.com/tags/電容/" target="_blank">電容進行旁路。
• 引腳處理：未使用的COM、NC和NO引腳可以浮空，但數字控制引腳IN必須上拉到VCC或下拉到GND，以避免引腳浮空導致開關位置異常。
• 信號范圍：確保通過開關的所有信號都在推薦工作條件規定的范圍內，以保證開關的正常性能。

5.3 電源與布局建議

在電源方面，TI建議對所有CMOS設備進行正確的電源排序，先接通(V_{CC})，再接通NO、NC或COM。同時，電源旁路可以改善噪聲裕度，防止電源噪聲傳播到其他組件，通常使用0.1μF的電容連接VCC和GND即可。

在布局方面，高速開關需要合理的布局和設計，以減少雜散電感和電容。具體措施包括保持走線短而寬、將旁路電容盡可能靠近設備放置、使用大面積的接地平面等。

六、支持與資源

6.1 設備與文檔支持

TI提供了豐富的設備和文檔支持。在設備命名方面，對各個參數和引腳的含義進行了明確的定義，方便我們理解和使用。相關文檔如《Implications of Slow or Floating CMOS Inputs》可以幫助我們深入了解CMOS輸入的影響。同時，我們可以通過ti.com上的設備產品文件夾注冊接收文檔更新通知。

6.2 社區資源

TI的E2E?在線社區為工程師們提供了一個交流和協作的平臺。在e2e.ti.com上，我們可以與其他工程師交流經驗、分享知識、解決問題，獲取更多的設計支持和靈感。

七、總結與思考

TS3A24157作為一款高性能的模擬開關，憑借其豐富的特性和廣泛的應用領域，為電子工程師們提供了一個優秀的選擇。在實際設計中，我們需要根據具體的應用需求，合理選擇產品的參數和工作條件，同時注意電源和布局等方面的設計要點，以充分發揮其性能優勢。

大家在使用TS3A24157的過程中，是否遇到過一些特殊的問題或者有獨特的設計經驗?zāi)兀繗g迎在評論區分享交流，讓我們一起在電子設計的道路上不斷探索和進步。
