特性描述

FZH1625（深圳市方中禾科技）是56點、內存映象和多功能的LCD驅動器,FZH1625的軟件配置特性使它適用于多 種LCD應用場合,包括LCD模塊和顯示子系統。主控制器和FZH1625的通訊時序簡單， FZH1625還有一個節電命令用于降低系統功耗。

功能特點

?工作電壓2.4~5.2V

?內嵌256KHz RC振蕩器

?可選1/2或1/3偏壓和1/2、1/3或1/4的占空比

?片內時基頻率源

?節電命令可用于減少功耗

?一個14x4的LCD驅動器

?一個內嵌的14x4位顯示RAM內存

?三線串行接口

?片內LCD驅動頻率源

?軟件配置特征

?數據模式和命令模式指令

?兩種數據訪問模式

?提供VLCD管腳用于調整LCD操作電壓

?封裝形式：QSOP24

管腳信息

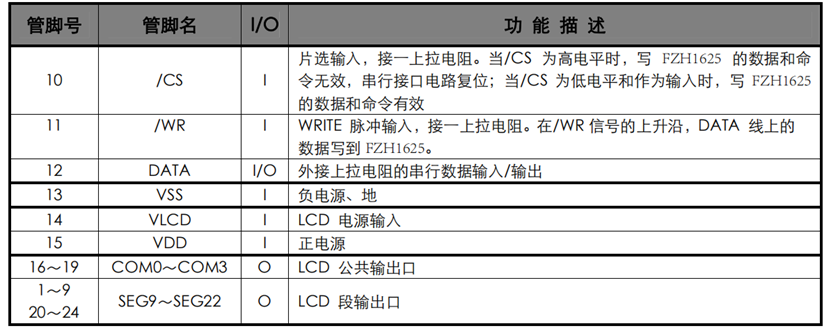

管腳描述

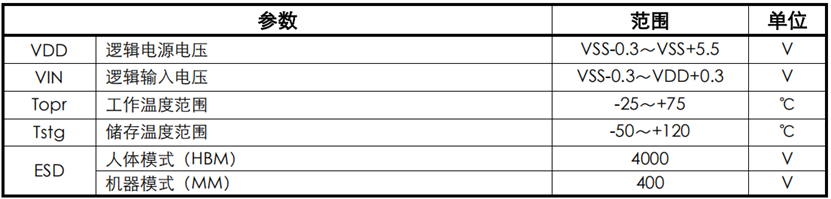

絕對最大額定值范圍

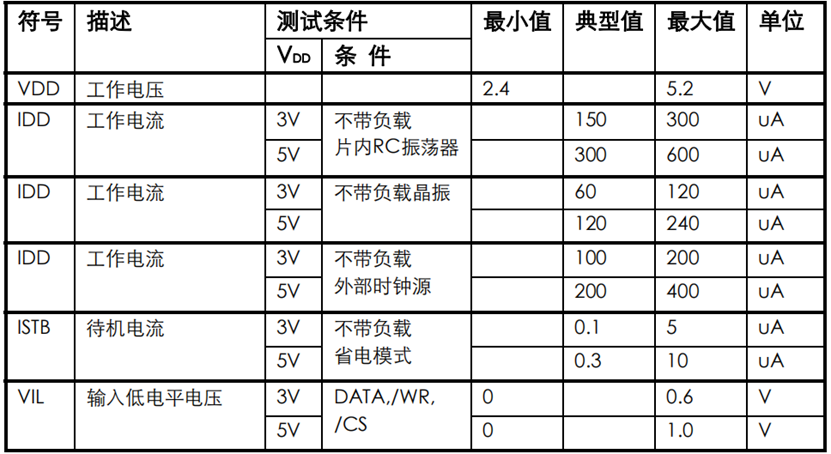

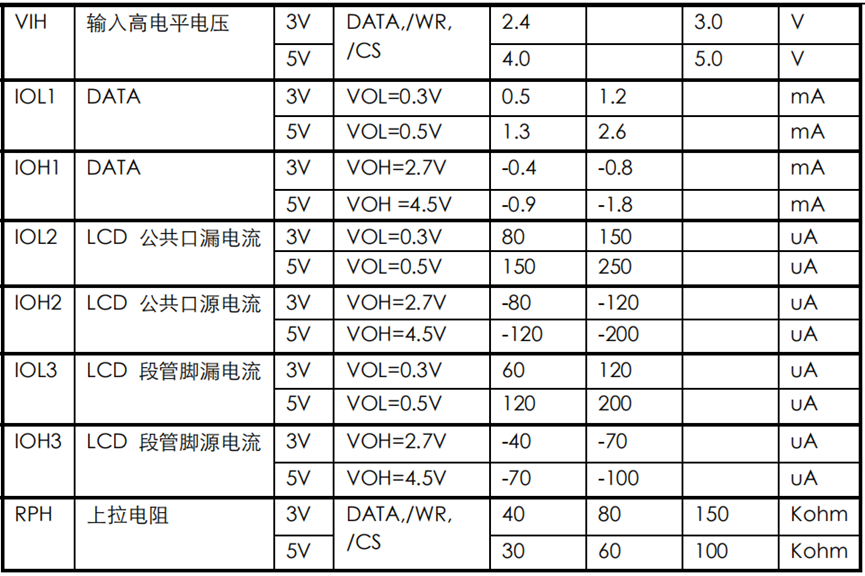

直流電氣參數

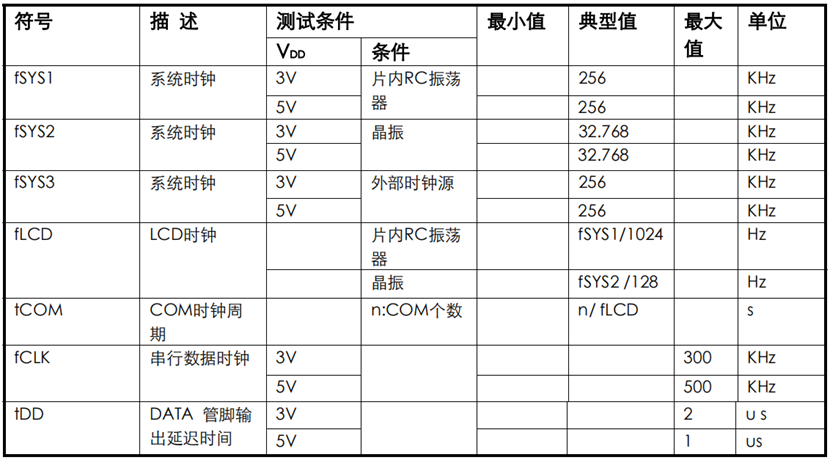

交流電氣特性

系統結構

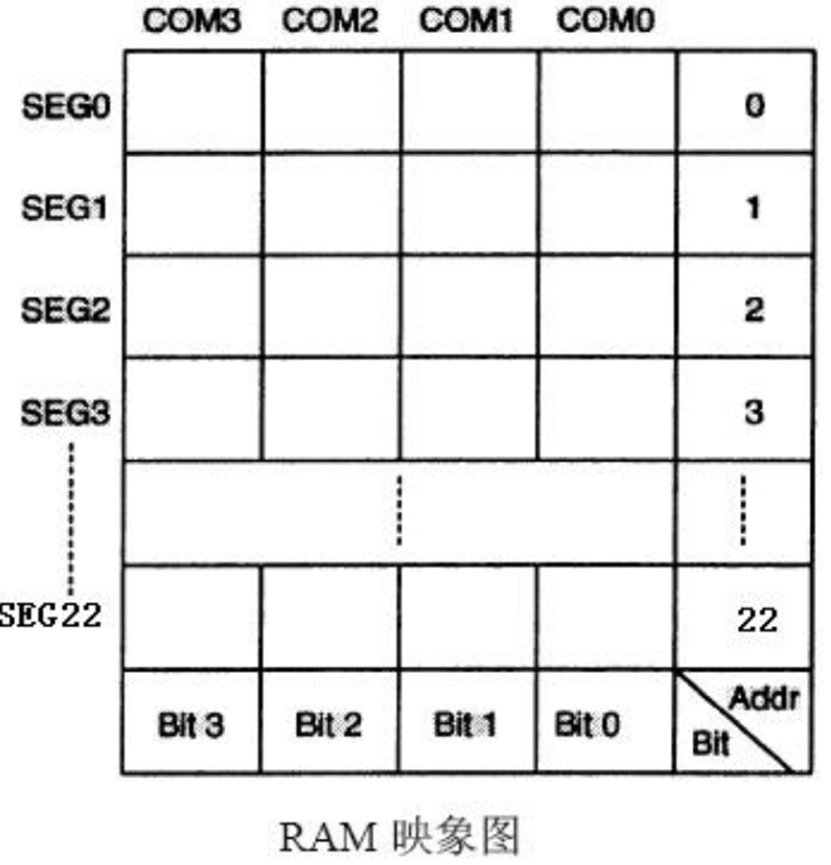

1、顯示內存（RAM）

靜態顯示內存（RAM）以23x4位的格式儲存所顯示的數據，但是只有SEG9～SEG22所對 應的顯示內存是有用的。RAM的數據直接映象到LCD驅動器。

2、系統振蕩器

FZH1625系統時鐘用于產生LCD驅動時鐘。片內RC振蕩器（256KHz）產生時鐘源。執行

SYS DIS命令可以停止系統時鐘和LCD偏壓發生器工作，SYS DIS命令只適用于片內RC振蕩器，

當系統時鐘停止工作時，LCD將顯示空白。LCD OFF命令用于關閉LCD偏壓發生器，當LCD偏

壓發生器關閉后，可用SYS DIS命令降低系統功耗，這時SYS DIS為節電命令。系統開始上電時， FZH1625處于SYS DIS狀態。

3、LCD驅動器

FZH1625是一個56（14x4）點的LCD驅動器，它可由軟件配置成1/2或1/3的LCD驅動器偏

壓和2、3或4個公共端口，這一特性使FZH1625適用于多種LCD應用場合。LCD驅動時鐘由系統

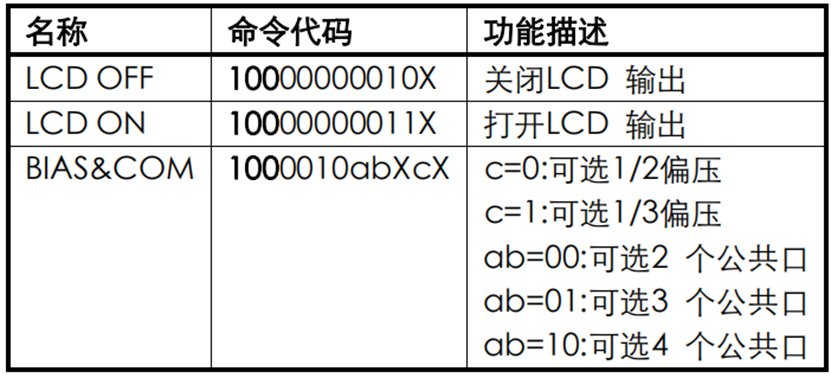

時鐘分頻產生，LCD驅動時鐘的頻率值保持為256Hz。LCD驅動器相關命令參見下表。

粗體100即“100”，表示命令模式類型。如果執行連續的命令，除了第一個命令，其它命令的模式類型碼將被忽略。LCD OFF命令使LCD偏壓發生器失效，從而關閉LCD顯示；LCD ON命令使LCD偏壓發生器有效，從而打開LCD顯示。BIAS&COM是LCD模塊相關命令，可以

使FZH1625與大多數LCD模塊相兼容。

4、命令格式

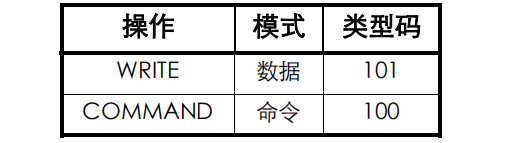

FZH1625可以用軟件設置。兩種模式的命令可以配置FZH1625和傳送LCD所顯示的數據。FZH1625的配置模式稱為命令模式，類型碼為100。命令模式包括一個系統配置命令，一個系統 頻率選擇命令，一個LCD配置命令和一個操作命令。下表是數據和命令模式類型碼表。

模式命令應在數據或命令傳送前運行，如果執行連續的命令，命令模式代碼即100,將被忽略。

當系統在不連續命令模式或不連續地址數據模式下，管腳/CS應設為“1”， 而且先前的操作 模式將復位。當管腳/CS返回“0”時，新的操作模式類型碼應先運行。

5、接口

FZH1625只有三根管腳用于接口。管腳/CS用于初始化串行接口電路和結束主控制器與

FZH1625之間的通訊。管腳/CS設置為“1”時，主控制器和FZH1625之間的數據和命令無效并

初始化。在產生模式命令或模式轉換之前，必須用一個高電平脈沖初始化FZH1625的串行接

口。管腳DATA是串行數據輸入/輸出管腳，讀/寫數據和寫命令通過管腳DATA進行。管腳/WR

是寫時鐘輸入管腳，在/WR信號上升沿時管腳DATA上的數據、地址和命令被寫入FZH1625。

6、時序圖

WRITE模式（命令代碼101）

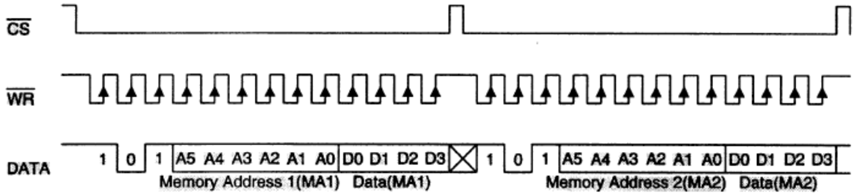

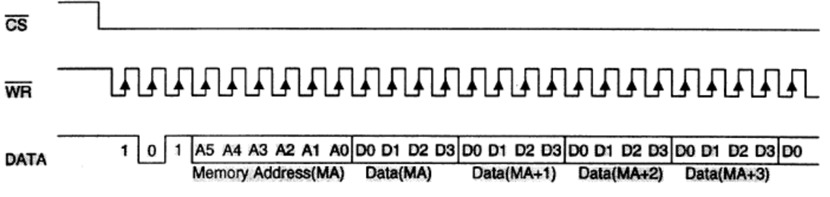

WRITE模式（寫連續地址）

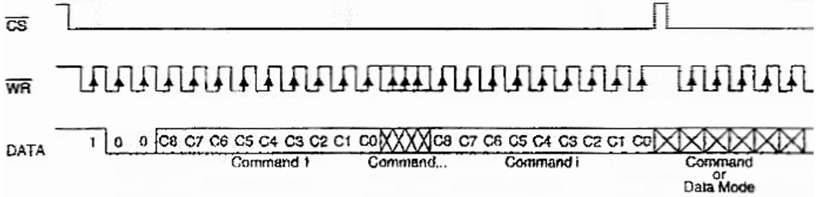

命令模式（命令代碼100）

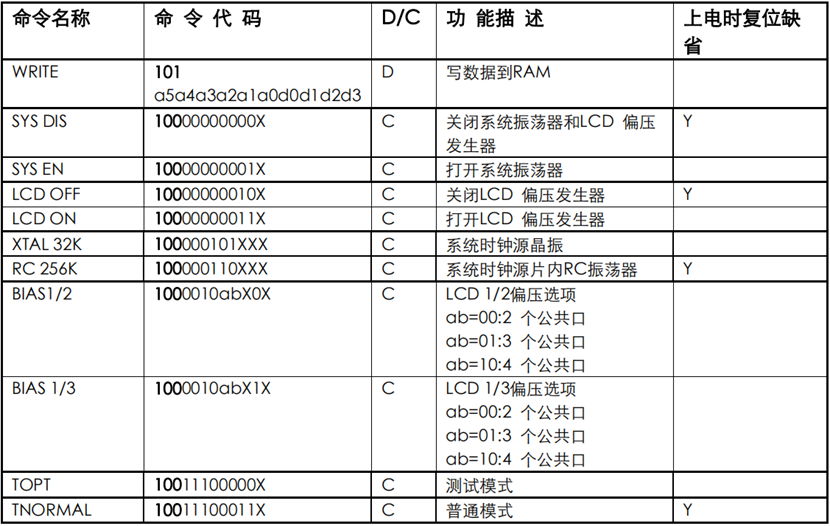

命令概述

注: X：0或1; a5～a0： RAM地址； d3～d0： RAM數據

D/C數據/命令模式

所有的粗體數字即101和100為模式命令碼。100為命令模式類型碼，如果運行連續的命令，除了第一個命令，其它命令的模式類型碼將被忽略。建議在上電復位后，用主控制器初始化FZH1625，因?yàn)槿绻想姀?fù)位失敗，F(xiàn)ZH1625將不能正常工作。

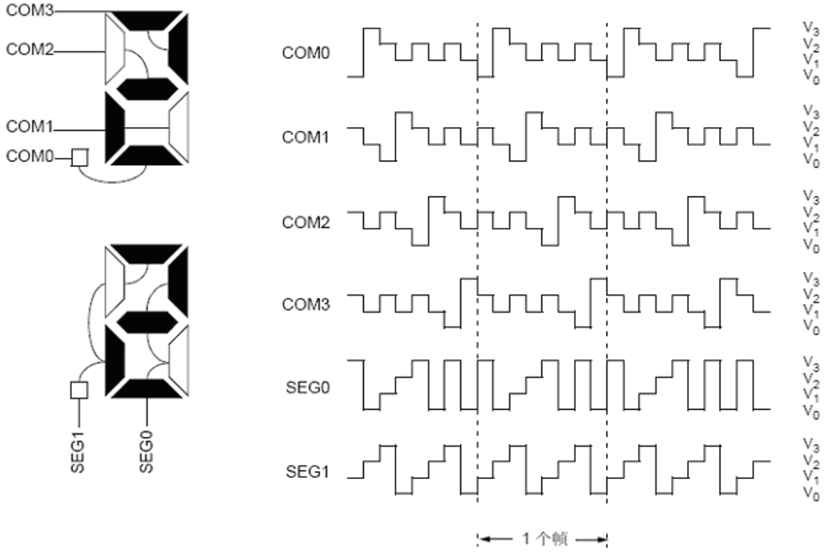

引腳驅動波形

給出使用 1/4復用，1/3偏壓驅動下顯示“2”的波形：

V3=VDD（VDD為 LCD供電電壓）

V2=2/3VDD

V1=1/3VDD

V0=0

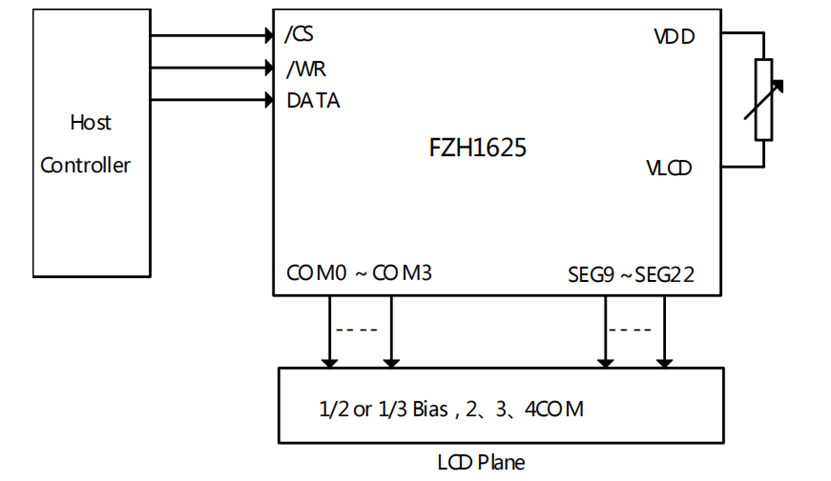

外圍應用框圖

主控制器與FZH1625組成顯示系統，參見下圖。

注意：1.VLCD管腳的電壓一定要小于 VDD管腳的電壓；

2.VR電阻用于調節 LCD顯示屏的顯示灰度，當 VDD=5V，VLCD=4V的時候，VR一般選取為 15KΩ（± 20%）。

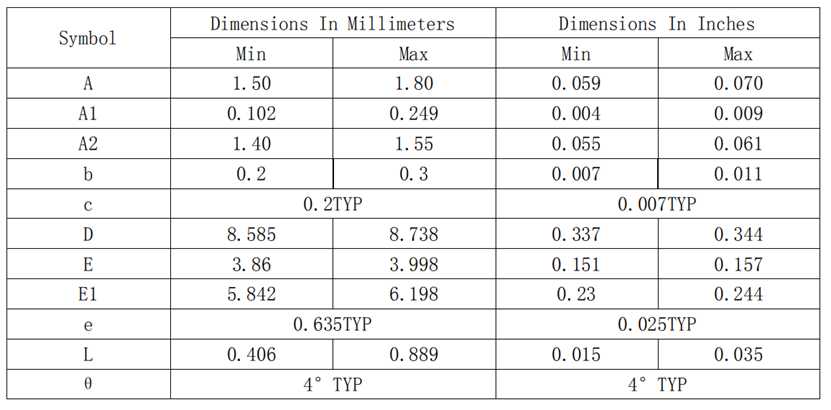

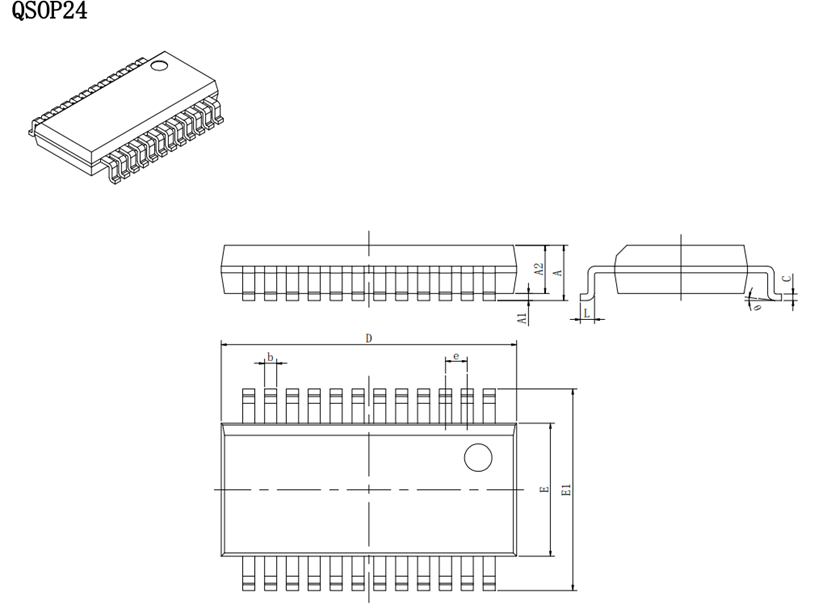

封裝

?
