1、背景

2020年，我國明確提出了“碳達峰、碳中和”的戰略目標。在此背景下，新型電力系統建設正加速推進，預計未來將有高比例的電力電子設備持續接入電網，可能導致電網電能質量面臨日益突出的“污染”問題，這將成為電力系統未來發展中的一項新挑戰。為此，需提前布局、強化管控，深入研究諧波畸變等關鍵因素對系統運行的影響，并制定相應治理措施，以降低對電能質量及電力系統安全穩定運行的沖擊。

2、痛點

隨著電力電子技術的廣泛應用，諸如變頻空調、LED照明燈具、LED屏及通信設備此類裝置產生的3次諧波以及三相不平衡等問題的存在會導致中線電流過大，造成中線絕緣層老化起火從而引發火災，存在較大的安全隱患。

1）中線電纜發熱，加速絕緣老化

2）損壞電氣設備，三相電壓不平衡加劇

3）影響計量準確性或引發保護裝置誤動作

4）觸電風險增加，造成接地故障隱患

基于以上問題，安科瑞終端電氣治理裝置——ANSNP中線安防保護器可滿足對末端供配電系統的預防、監測和治理等方面的需求，一般安裝在樓層配電間里的末端照明配電箱回路、動力箱或諧波畸變影響較大的回路。

3、產品說明書

安科瑞終端電氣治理裝置-ANSNP中線安防保護器并聯在負載末端的低壓配電系統中，集“互聯-監測-分析-治理”四位一體，通過對配電系統從設備級監測到電能質量預判、異常數據分析，從而達到精準治理補償?shù)姆桨敢?，?shí)現了“閉環管理”-監測、報警、控制、保護、安全隱患及早識別、運行故障及時處理，保障整個末端供配電系統安全、可靠、穩定的運行。

系統產品功能：

1）低次諧波（2-63次）治理、三相不平衡自動調節、中性線電流治理、無功功率補償及末端低電壓穩定；

2）采用人性化的人機界面設計，可支持中英文切換。用戶可通過觸摸屏對裝置進行參數控制、信息讀取和狀態改變等操作，并能顯示運行狀況、測量數據、故障報警等信息；

3）遙測：補償設備輸出電流，電網電壓/電流，電網電壓諧波/電流諧波，電網頻率，有功功率，無功功率，視在功率，功率因數；

4）遙信：補償設備工作狀態（運行/停止/故障），輸入過欠壓、缺相、錯相，過溫、過流；

5）具有穩定性保護功能，當系統處于不穩定狀態時，設備能自動與系統脫開，包括電網過欠壓、電網錯缺相、IGBT異常、裝置過流、裝置過溫、直流母線過欠壓、過載自動限流等保護，確保裝置安全無故障運行，同時具備定時限和反時限的功能；

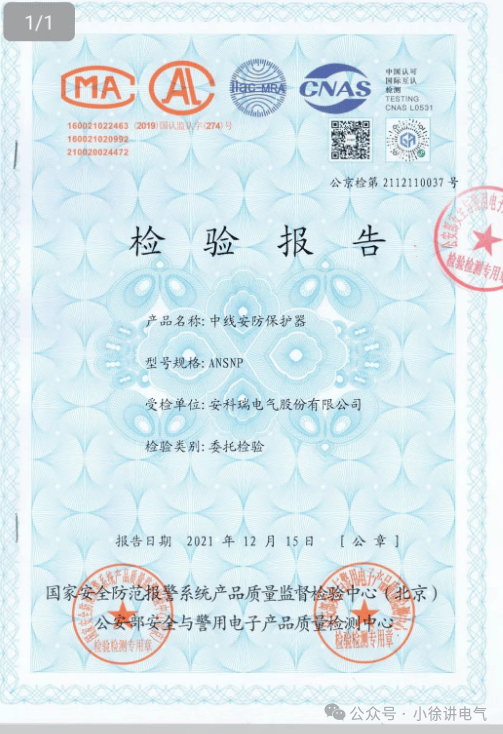

6）取得國家權威檢驗機構頒發的帶有CMA,CAL,ilac-MRA,CNAS等認證資質的公安部安全與警用電子產品質量檢測報告。

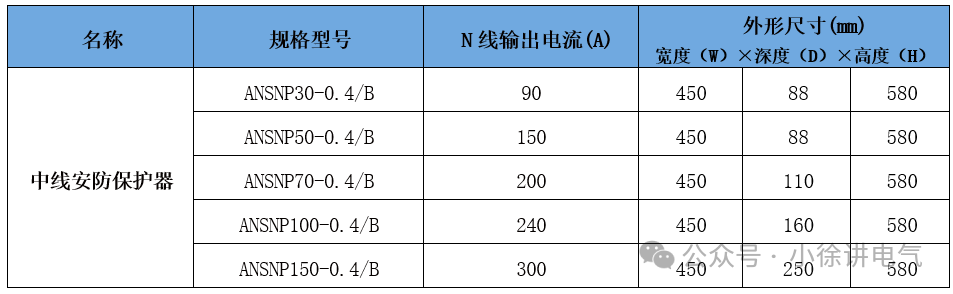

產品系列化（單位：A）：ANSNP30、ANSNP50、ANSNP70、ANSNP100、ANSNP150

4多場景配電終端治理解決方案

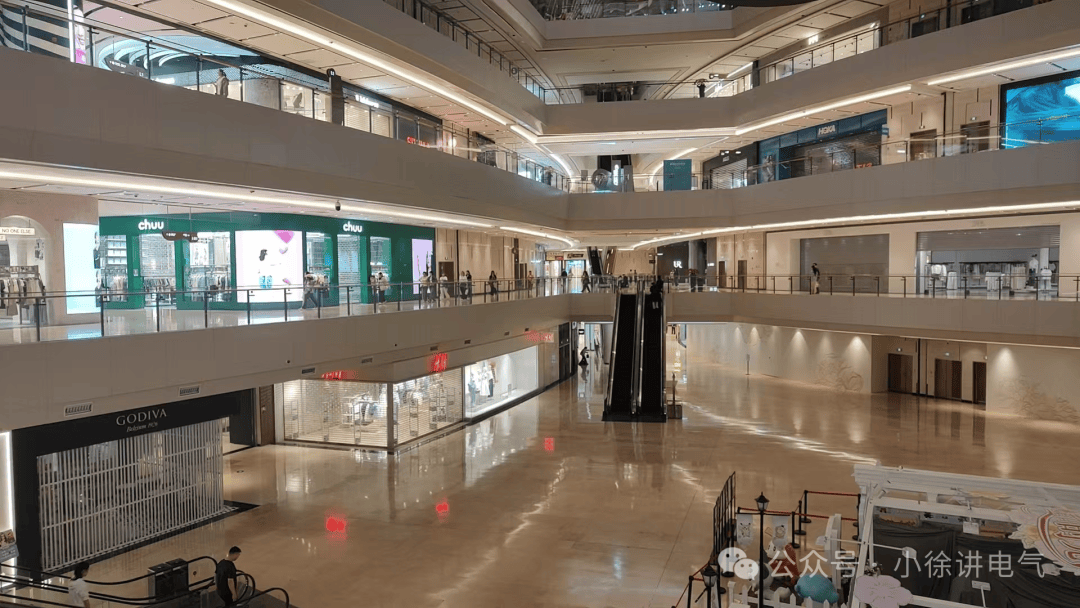

一、商業中心

上海某廣場某店鋪末端N相電流治理效果

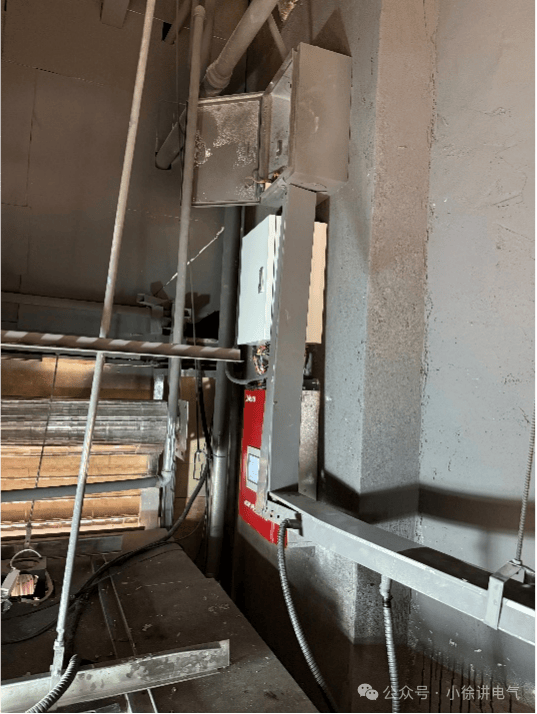

ANSNP30設備安裝：

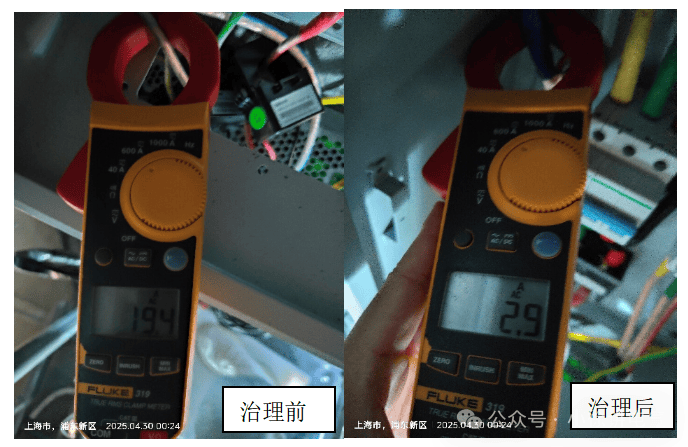

N線電流治理效果對比：

通過對設備治理前后N線電流進行對比，治理前N相電流19.4A左右，設備開啟補償治理，治理后N相電流2.9A，現場要求N相治理完以后降低到5A以內，完全滿足預期的治理要求，設備運行穩定。

二、工業廠房

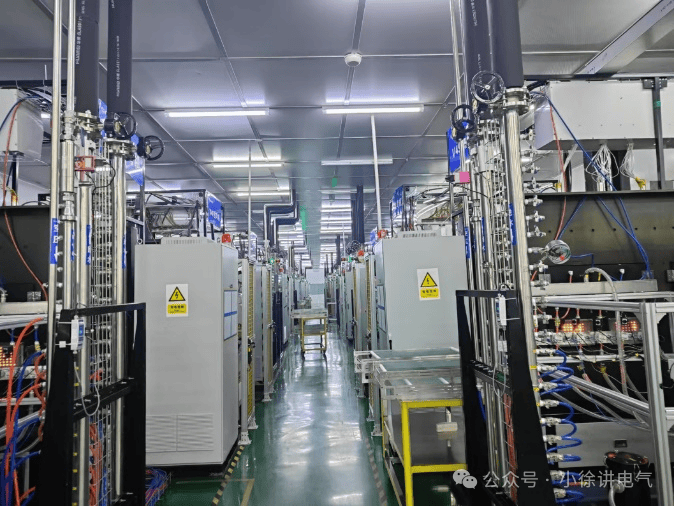

安徽某工業廠房內主要涉及非線性負荷有熱吸機設備（35%功率運行，N線電流480A左右）、LED 燈組和變頻空調等，產生大量諧波電流，尤其 3 次諧波的影響，導致 N 線電流過大，線纜溫度過高，嚴重影響了供配電系統和其他用電負載的運行，存在較大的安全隱患。

解決方案：

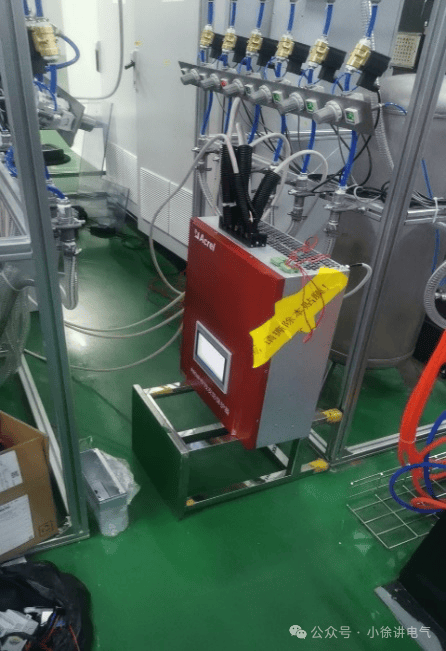

設備配置:1臺ANSNP100壁掛模塊

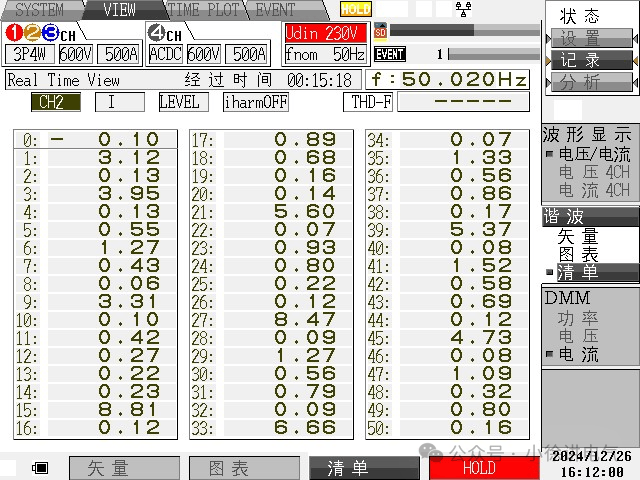

效果對比：

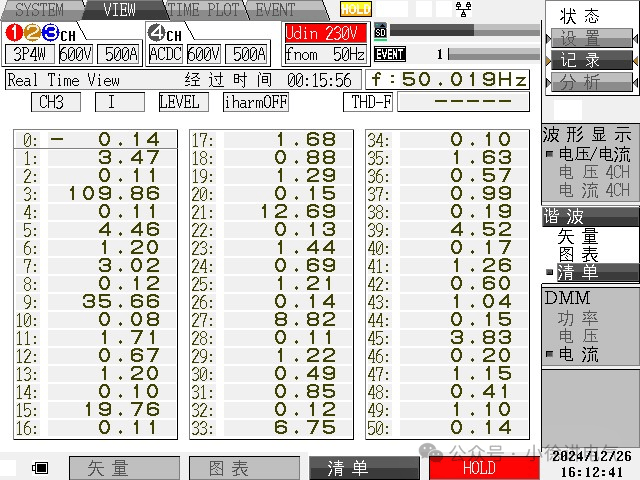

治理前

治理后

其他更多場景：數據中心、醫療行業、半導體行業、高速公路行業、公共建筑行業等公共建筑行業

5總結

安科瑞 ANSNP 中性線安防保護器憑借準確的檢測能力、快速的響應速度與智能的控制技術，為商業、工業、數據中心、住宅等多元場景的配電系統裝上 “安全鎖”。它不僅是一款技術產品，更是低壓配電系統安全運行的重要保障，讓中性線電流 “看得見、管得住”，從源頭消除過流隱患。在電氣安全要求日益提升的今天，ANSNP 無疑是各行業配電終端治理的理想選擇，為用電安全保駕護航，助力構建更可靠、更智能的電力生態。
