串聯技術與電壓平衡：如何實現高壓法拉電容系統

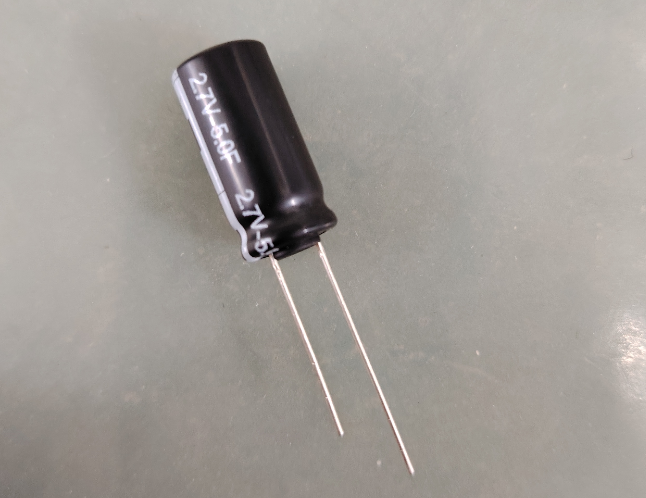

在電子元器件的世界里，法拉電容以其巨大的儲能能力獨樹一幟。但你知道嗎？市面上常見的單體法拉電容，其額定電壓通常定格在2.7伏特。這背后隱藏著什么秘密？又如何在實際應用中實現更高電壓的法拉電容系統呢？本文將從串聯技術與電壓平衡的角度，為你揭開這一謎底。

串聯技術：實現高壓的關鍵

在現代電子設備中，許多應用場景需要更高的電壓，例如3.3伏特或5伏特的電源系統。這時，工程師們會采用類似電池組的技術，將多個法拉電容串聯起來使用。例如，兩個2.7伏特的電容串聯后，理論上可以承受5.4伏特的總電壓，這便能夠直接接入5伏特的電源系統作為備份電源。
然而，串聯使用法拉電容并非簡單的疊加。為了確保串聯系統中的每個電容都能均勻分擔電壓，防止個別電容因電壓不均而過壓，通常還需要配合精密的電壓平衡電路。這些電路通過實時監測每個電容的電壓，并進行動態調整，確保電壓分布均勻，從而延長整個系統的使用壽命。

電壓平衡電路：保障系統穩定

電壓平衡電路是串聯法拉電容系統中的關鍵組件。它通過實時監測每個電容的電壓，并在必要時進行調整，確保電壓分布均勻。常見的電壓平衡電路包括電阻分壓電路、有源平衡電路和無源平衡電路。

電阻分壓電路

電阻分壓電路是最簡單的一種電壓平衡方式。它通過在每個電容兩端并聯一個電阻，實現電壓的分壓。當某個電容的電壓過高時，電流會通過并聯電阻流回其他電容，從而實現電壓平衡。然而，這種方法的缺點是能量損耗較大，且在大電流應用中效果有限。

有源平衡電路

有源平衡電路通過使用有源器件（如MOSFET）來實現電壓平衡。這些電路能夠更精確地控制每個電容的電壓，且能量損耗較小。有源平衡電路通常包括一個微控制器，用于實時監測和調整電壓。這種方法在高精度和高效率的應用中更為常見。

無源平衡電路

無源平衡電路通過使用電感和電容等無源元件來實現電壓平衡。這種方法的優點是簡單可靠，但缺點是響應速度較慢，且在大電流應用中效果有限。無源平衡電路通常用于對電壓平衡要求不高的場合。

實際應用案例

在實際應用中，串聯法拉電容系統已經被廣泛應用于各種領域。例如，在電動汽車中，法拉電容被用于能量回收系統，通過串聯多個電容，實現更高的電壓和更大的儲能能力。在數據中心的備用電源系統中，法拉電容也被用于提供短時間的高功率輸出，確保在主電源故障時，系統能夠平穩過渡。

結語

通過串聯技術與電壓平衡電路，我們可以實現更高電壓的法拉電容系統，滿足現代電子設備對高電壓的需求。然而，這需要工程師們在設計和應用中充分考慮電壓平衡的重要性，選擇合適的平衡電路，確保系統的穩定性和可靠性。未來，隨著技術的不斷進步，法拉電容將在更多領域發揮其獨特的優勢，為我們的生活帶來更多的便利和創新。
