01

故障現象

一臺Manitou工程機械，客戶反饋DEF（柴油機尾氣處理液）油箱即使加注到無法再加的狀態，設備仍顯示DEF 液位為空，系統中還存有故障代碼。由于這個DEF液位過低提示，整臺機器的功率被自動降低，嚴重影響了正常作業。

面對這種情況，傳統維修思路通常是直接更換液位傳感器。但這個部件的價格高達上萬元，如果診斷錯誤就會造成巨大損失。更關鍵的是，如何確保更換昂貴的部件真的能解決問題？

為此，我們將使用虹科Pico汽車示波器測量相關波形，排查故障的真正原因。

02

故障診斷

診斷思路確定

參考DEF液位傳感器工作原理手冊（如需源文件，可添加助教獲?。?/u>，DEF液位傳感器的液位數據通過CAN總線傳輸，遵循J1939標準，沒有終端電阻，標準傳輸速率為250 kbit/s。

PicoScope 7 中自帶的J1939譯碼功能，可以幫助我們翻譯和分析CAN總線上的數據，并借助PGN（參數組編號）和ID進行過濾。

根據技術文檔，液位傳感器使用的ID3是0xA3。ID3(source address）即指CAN J1939的ID源地址。有了這個關鍵信息，我們就可以使用譯碼功能來捕獲和分析相關數據。

注：文檔中的傳感器和Manitou上搭載的并不是同款，但J1939標準的DEF液位相關信息具有通用性。

總線譯碼與過濾

首先使用虹科Pico汽車示波器，采集到DEF液位傳感器所在的CAN總線的信號，并利用串行譯碼功能進行J1939協議譯碼。譯碼結果如圖1所示：

圖1 J1939協議譯碼結果

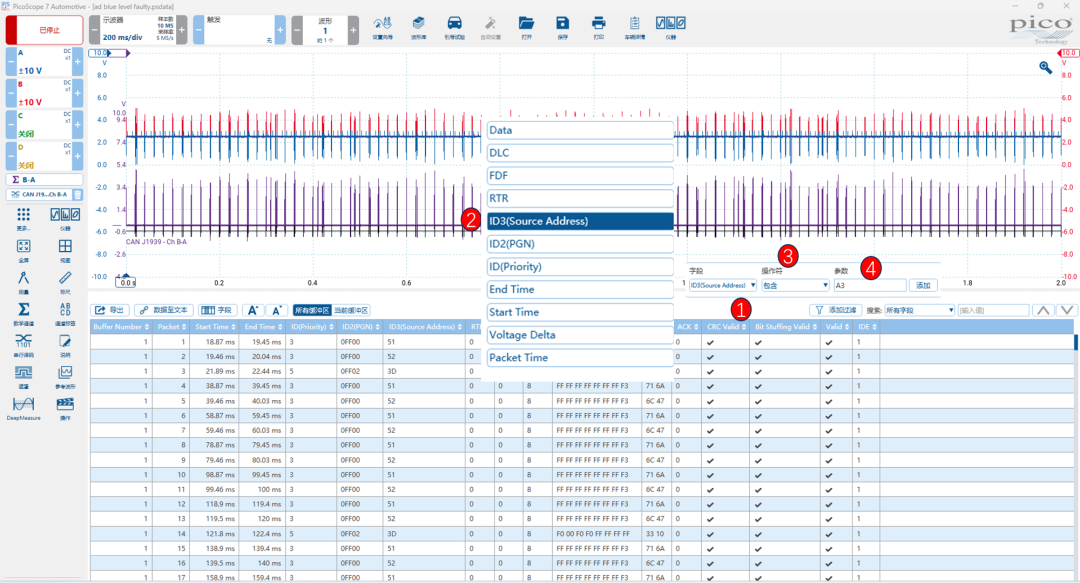

如圖2，接下來進行過濾。通過添加ID3為0xA3的過濾器，我們就可以去除我們不感興趣的數據，方法如下：

1.點擊譯碼結果上方的【添加過濾】按鈕，選擇您想要過濾的參數。

2.選擇【ID3】過濾。

3.操作符選擇默認的【包含】。

4.參數輸入【A3】，即你希望軟件篩選的內容，點擊【添加】。

圖2 添加ID3為0xA3的過濾器

如圖3，現在我們就排除了所有無關的數據，只關注液位傳感器發送的信息即可。

圖3 過濾后的數據

通過過濾，我們很快就發現，數據中包含多個不同的ID2（PGN），即參數組編號。如圖4，參考技術文檔，我們找到了液位相關的PGN編號。

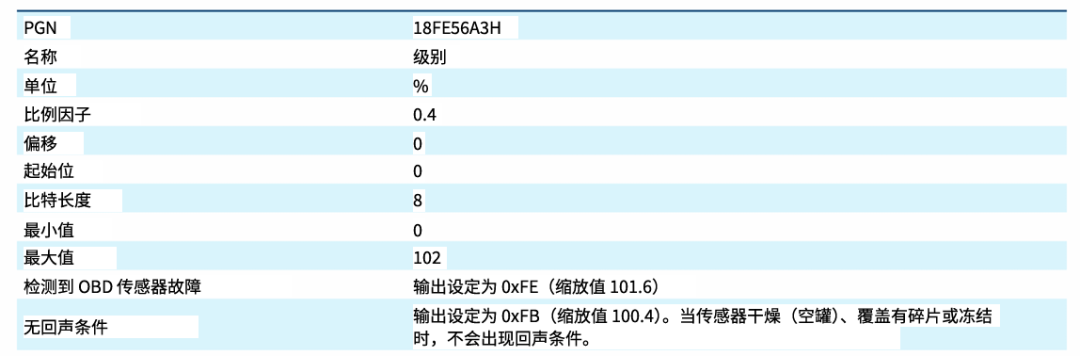

圖4 技術文檔中液位傳感器相關的PGN編號

接下來，我們添加第二個過濾器，按PGN進行過濾。

根據之前的技術資料，PGN是CAN消息ID中間的2個字節。在我們的案例中，FE56就是我們要找的液位PGN。

圖5 過濾出ID2（PGN）為FE56的數據

經過兩層過濾后，只剩下2條報文了，現在處理起來就會輕松很多。

數據轉化與分析

根據技術文檔的說明，DEF液位百分比信息從第0個字節開始，占用8位（即1個字節）。在我們采集的數據中，第一個數據包的這個字節值是11（十六進制）。將十六進制的11轉換成十進制，得到17。

但這并不是最終的液位百分比，需要根據技術文檔提供的轉換公式進行計算。文檔顯示，轉換需應用0.4的縮放因子（圖4），沒有偏移量。

即DEF相對于油箱總?cè)萘康陌俜直葹椋?/p>

17 × 0.4 = 6.8%

但這里出現了一個問題：這個6.8%到底表示油箱實際油量占比，還是表示油箱剩余空間占比？考慮到儀表盤顯示液位為空，我們可以推測百分比越低，液位就越低。為了驗證這個推測，我們還需要分析物理液位傳感器的數據。

物理液位測量可以通過多種方式實現，比如超聲波或浮子式來測量油箱底部到液面的高度。由于我們不確定Manitou使用的是哪種方式，所以我們將根據技術文檔中的信息進行計算，以進一步驗證。

如圖6，根據文檔中的信息，物理液位數據的位長度是16位（2個字節），起始位的位置是16。

圖6 技術文檔中的相關資料

圖7展示了總線數據中，前兩個字節的位位置（bit position）分配方式。物理液位數據的起始位置是16，這就意味著我們需要使用第3和第4個字節的數據，其排布的邏輯和前兩位也是相同的。

圖7 位位置的分配方式

在我們的數據中，第3和第4字節是55 0F。根據J1939標準，我們需要將字節順序翻轉，變成0F 55，然后將其轉換為十進制。即0F55 = 3925。再應用技術文檔中的0.1縮放因子（圖6），可以得到：

3925 × 0.1 = 392.5mm

驗證與對比

這個392.5mm（約40厘米）的讀數，是油箱底部到液面的距離，還是液面到油箱頂部的距離呢？已知故障機器的油箱是滿的，無論這個40cm指向哪一種情況，其實都說明了這個傳感器組件存在故障——這個是數據無論如何，都是錯的。

但我們是否還能收集更多證據來證明這一點？有沒有辦法確定這個40cm究竟指向什么？

有的，方法也很簡單，找一臺正常的設備進行驗證即可。

于是我們找到了一臺，沒有故障且DEF油箱在儀表盤上顯示為滿的機器。捕捉到其CAN總線數據，并使用同樣的方法進行譯碼、過濾和計算：

第一個字節的十六進制值是FA。使用相同的轉換方法：0xFA = 250（十進制），250 × 0.4 = 100%。很顯然，這表明這個數值指向的是油箱實際油量占比。當然這也驗證了，我們的轉換方法是正確的。

對于物理液位數據，正常機器顯示的是4B 00，翻轉后變成004B，轉換為十進制是75，再乘以0.1得到7.5mm。顯然，這指向的是液面到油箱頂部的距離。

圖8 正常機器的相關波形與譯碼結果

03

故障排除

通過一系列的數據分析和對比，我們有充分的證據證明：故障機器的液位傳感器讀數確實是錯誤的?；谶@個準確的診斷結果，我們更換了液位傳感器，故障未再出現，故障解決！

04

案例總結

隨著總線的應用越來越廣、愈來愈深，如今很多傳感器的詳細數據已無法直接讀取，如：微塵傳感器、液位傳感器等。

而通過總線譯碼，對照傳感器相關技術文檔，我們就可以破譯這些隱藏的信息，將電壓信號轉化為可以直接讀取的物理量，進一步識別潛在的問題，實現精準維修！
