在實際工業應用中，僅設置單個閾值點往往無法滿足復雜檢測任務的需求。這時，兩點示教模式展現出其獨特優勢，它通過設定近端和遠端兩個閾值點，能夠在設定區間內穩定輸出信號，大幅提升操作易用性，滿足多樣化的工業檢測需求。

今天將為大家詳細介紹深視智能SD33系列激光位移傳感器兩點示教功能的操作流程。

01

兩點示教具體操作步驟

第一步：進入兩點示教模式

確保傳感器已正確安裝并接通電源，顯示屏處于主界面狀態。如果不確定，可按一下【ZERO RUN】鍵返回主界面。

連續按兩下【SET】鍵進入二級菜單，通過【+】或【-】鍵找到【Node】選項。按【SET】鍵進入后，選擇【2Pt】（兩點示教模式），再次按【SET】鍵確認。

第二步：設置近端與遠端閾值

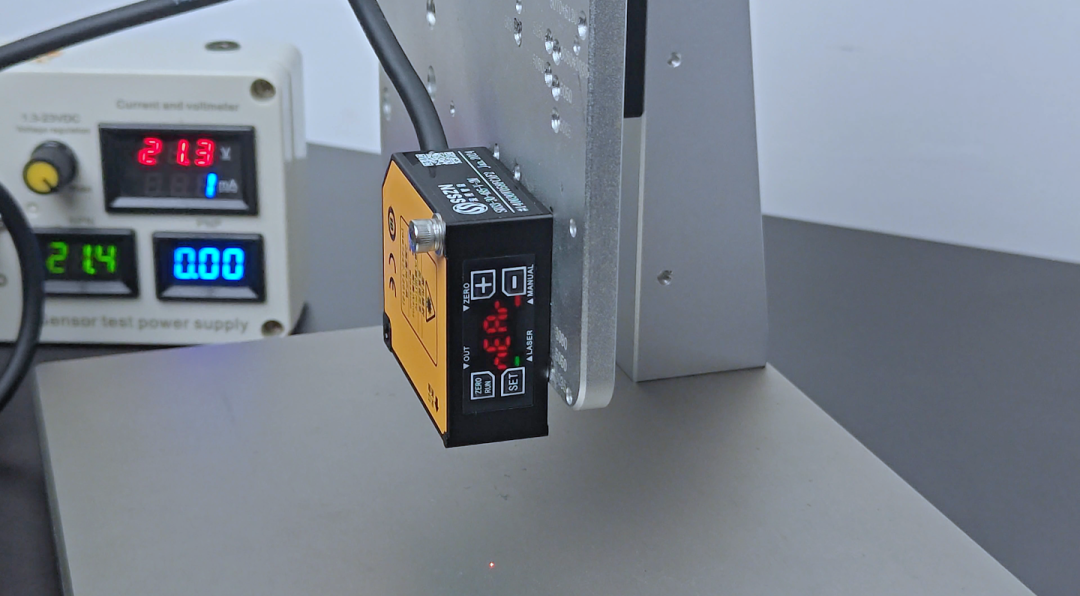

通過【+】或【-】鍵找到【nEAr】選項，按【SET】鍵進入近端閾值設置。使用【+】或【-】鍵調整近端閾值數值，按【SET】鍵確認并保存。

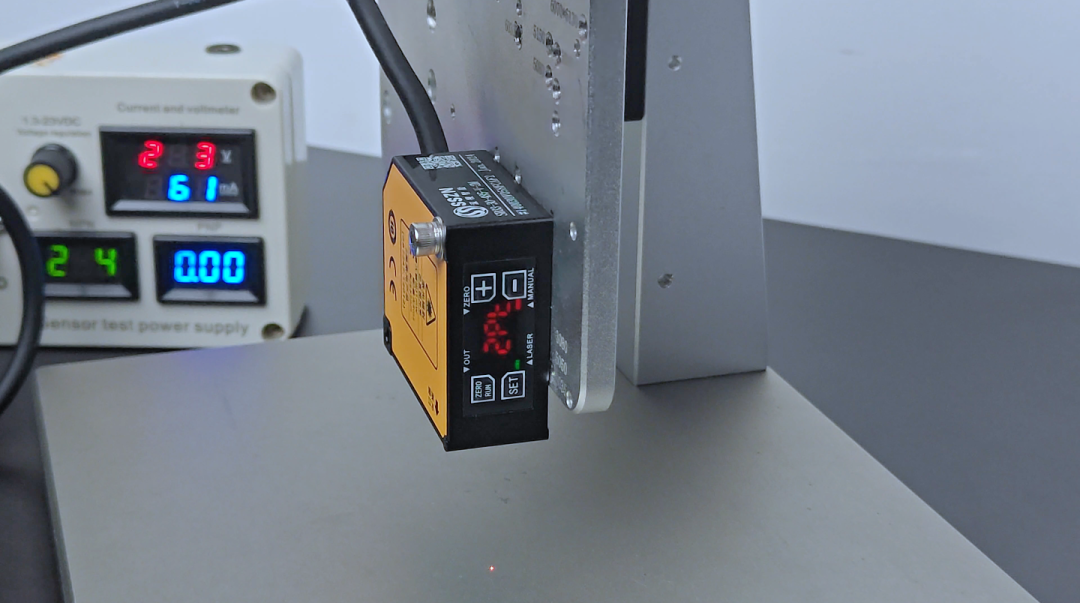

隨后，通過【+】或【-】鍵找到【FAr】選項，按【SET】鍵進入遠端閾值設置。同樣使用【+】或【-】鍵調整遠端閾值數值，按【SET】鍵確認并保存。

注意：近端和遠端閾值的設置順序不會影響功能使用，可根據實際操作習慣靈活選擇。

第三步：保存設置并返回

完成近端和遠端閾值設置后，按下【ZERO RUN】鍵返回主界面，兩點示教設置即全部完成。

02

驗證設置與實用小貼士

完成兩點示教設置后，建議進行以下驗證：

將物體分別放置在近端閾值點內側、兩端點之間和遠端閾值點外側；

觀察傳感器輸出信號的變化是否符合預期；

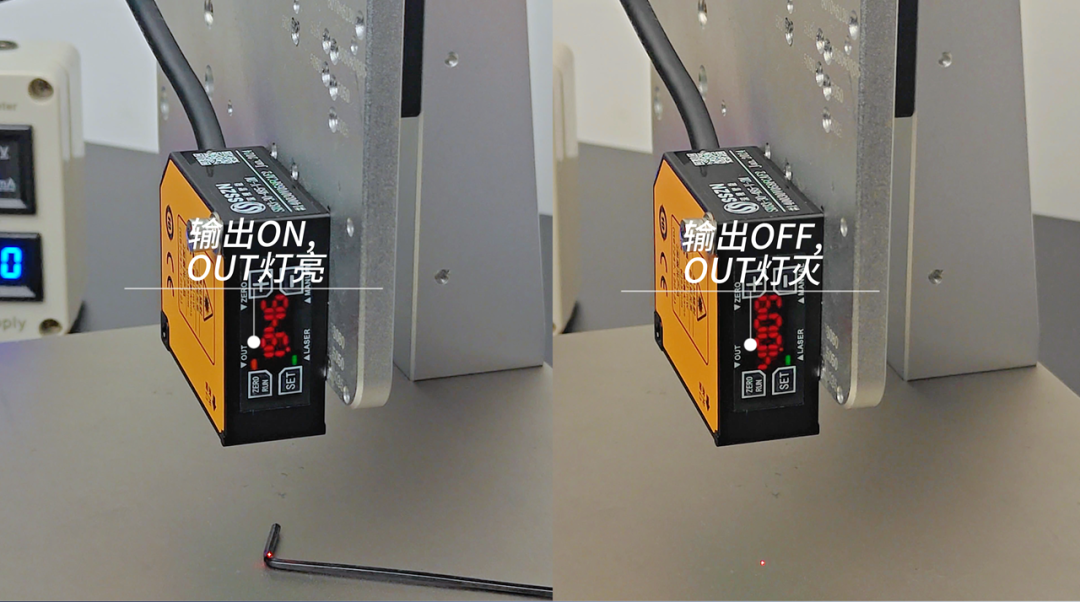

確認【OUT】指示燈在物體處于設定范圍內時點亮，在范圍外時熄滅。

通過實際移動被測物體，觀察測量值變化以及OUT指示燈的亮滅情況，您可以輕松驗證設置是否成功。

若發現設置錯誤或需要調整，可重新進入兩點示教模式修改近端或遠端閾值。在實際應用中，可根據檢測精度要求，選擇適合的平均計數模式以平衡響應速度與測量穩定性。

03

兩點示教的價值與應用場景

兩點示教模式是通過設定Near（近端）和Far（遠端）兩個閾值點，在設定的近端到遠端范圍內輸出電平信號。這種模式比一點示教更為靈活，能夠應對更復雜的工業檢測需求。

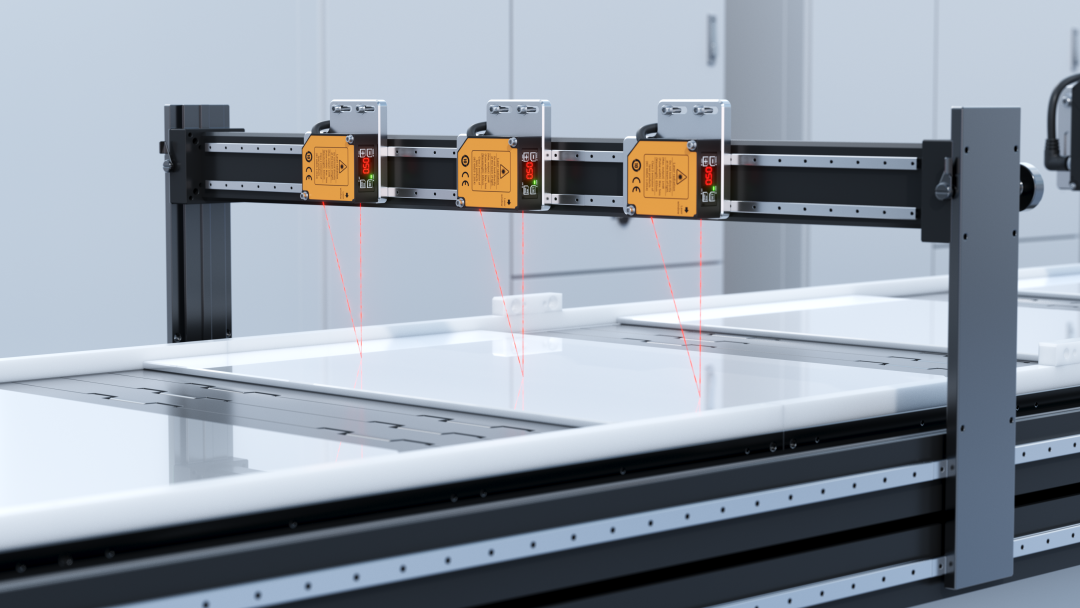

該模式適用于多種工業場景：

物料分揀：根據物體高度或厚度是否處于合格范圍內進行自動分揀；

高度測量：檢測物體高度是否在允許公差范圍內；

存在檢測：判斷零件是否正確放置在工作區域內；

液位監控：監測液面是否維持在安全范圍內。

結語

掌握兩點示教操作后，您可以輕松應對各種工業檢測場景。無論是零件高度檢測、物料分揀還是位置驗證，這一功能都能大幅提升設備智能判斷的準確性。如有任何疑問，歡迎咨詢我們的技術支持團隊！
