增量編碼器&電機

應用推薦

二維雙霍爾效應鎖存IC

S-57W1 S / S-57W2 S

產品簡介：

S-57W1 S / S-57W2 S系列IC是采用CMOS技術開發的可在高溫環境下工作、高耐壓、可高速工作的2D雙霍爾效應鎖存IC。

通過檢測磁束密度的強弱以及極性變化，可切換輸出電壓的電位。通過與磁石的組合，可對各種設備的旋轉速度和旋轉方向進行檢測。

由于采用了小型的SOT-23-5封裝以及超薄型 (t0.50mm max.) 的HSNT-6(2025) 封裝，因此可高密度安裝。

01產品優勢

精確的旋轉檢測

提升電動開閉機構的

舒適、便利和安全性

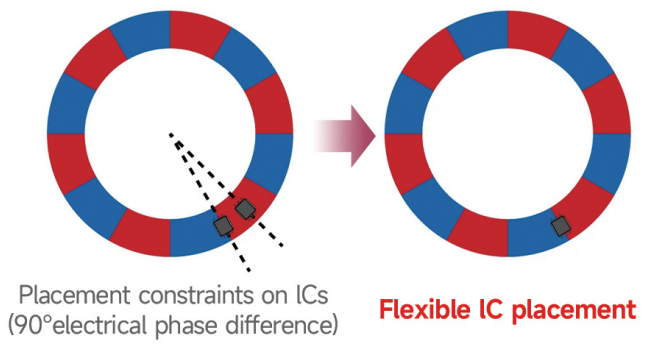

檢測兩個不同方向的磁通密度

S-57W1/W2 S系列集成了一個霍爾元件，能夠在單芯片上檢測兩個不同方向的磁通密度，使其能夠自動檢測相位差為90°的磁通密度。這大大提升了設計靈活性，并消除了即使改變多極環形磁鐵極數時也無需重新設計電路板。

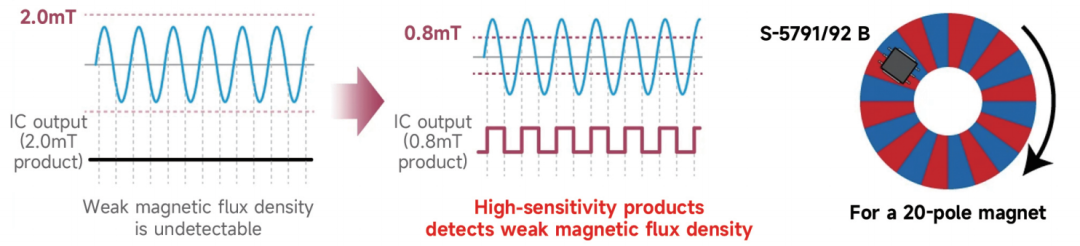

高靈敏度產品，典型值0.8mT

S-57W1/W2 S系列提供高靈敏度產品，磁性靈敏度0.8mT typ.，能夠可靠地檢測弱磁通密度，實現高分辨率的旋轉檢測。這使得它非常適合使用多極環形磁鐵的電機應用。

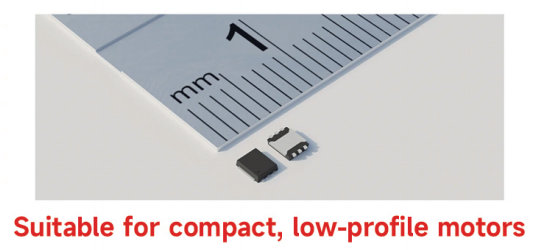

小巧纖薄的包裝

S-57W1/W2 S系列提供SOT-23-5 (2.8 x 2.9 x t1.3 (最大) 封裝以及小巧纖薄的HSNT-6 (2025)(2.46 x 1.96 x t0.5 (最大) 封裝。這使得它非常適合緊湊、低矮的電機應用，安裝空間有限。

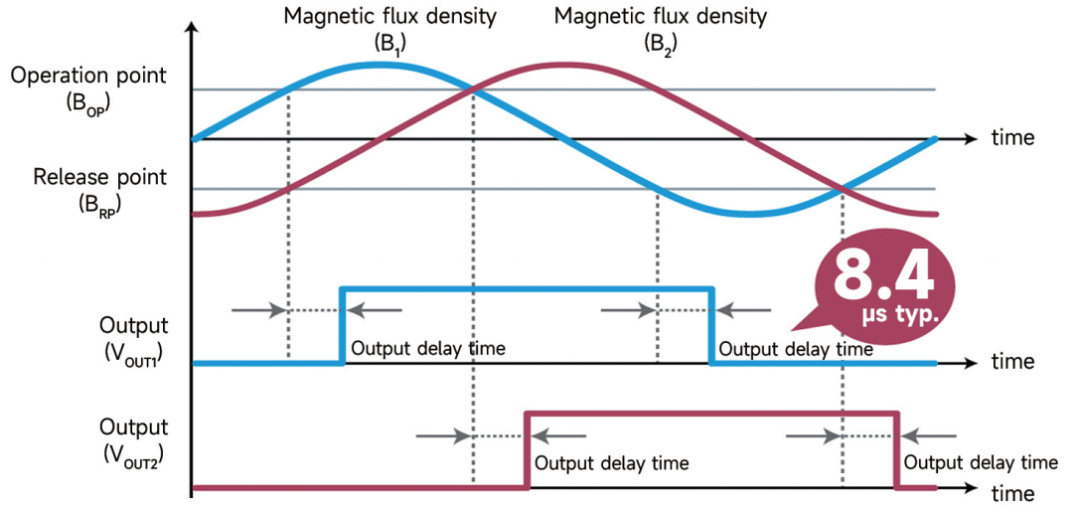

輸出延遲時間為8.4μs(典型值)

S-57W1/W2 S從施加磁通密度到輸出反相的輸出延遲時間短，僅為8.4微秒(典型)。這使得它能夠檢測磁場的快速變化，非常適合檢測高速電機的旋轉。

02產品特點

輸出種類

輸出旋轉速度和方向

正交交變輸出

輸出邏輯*1

(輸出旋轉速度和方向)

旋轉方向正向時VOUT 1="L"

旋轉方向正向時VOUT 1="H"

輸出邏輯*1(正交交變輸出)

檢測S極時VOUT1,2="L"

檢測S極時VOUT1,2="H"

輸出方式

N溝道開路漏極輸出

N溝道驅動器+內置上拉電阻(10 kΩ typ.)

檢測軸

X和Y軸、Z和X軸、Z和Y軸

磁性靈敏度

B?? = 0.8 mT typ.

B?? = 2.0 mT typ.

B?? = 6.0 mT typ.

內置穩壓器

內置輸出電流限制電路

工作溫度范圍

tD= 8.4 μs typ.

電源電壓范圍*2

VDD=3.8 V ~ 26.0 V

輸出延遲時間

Ta = -40℃ ~ +150℃

無鉛(Sn 100%)、無鹵素

AEC-Q100標準應對中

*1可以選項。

*2輸出方式為N溝道驅動器+內置上拉電阻(10 kΩ typ.)時，

VDD=3.8 V ~ 5.5 V。

03產品用途

車載用電機相關設備

汽車裝載器械

工業用電機相關設備

工業設備

住宅設備
