隨著全球能源結構向綠色低碳轉型，光伏發電已成為重要的可再生能源之一。然而，光伏發電具有間歇性和波動性的特點，其輸出功率受天氣、晝夜影響顯著，這給電網的穩定運行帶來了挑戰。將光伏發電系統與儲能技術相結合，形成“光儲一體化”解決方案，是應對這一挑戰、提升能源利用效率與可靠性的關鍵路徑。這種結合不僅能平滑光伏的輸出功率，減少對電網的沖擊，還能在光照不足時釋放儲存的電能，保障連續供電，從而兼顧系統的穩定與高效。

光儲系統的具體應用模式多樣，主要可根據其與公共電網的關系分為幾類，每種模式都針對不同的應用場景和需求。

第一種是光伏并網儲能系統。這是最常見的一種模式，系統始終與公共電網連接，無法脫離電網獨立運行。它的核心目標通常在于優化光伏發電的自發自用，降低用戶的用電成本。例如，在白天光伏發電高峰時，將多余的電能儲存起來，而非全部饋入電網；等到傍晚或夜間用電高峰、電價較高時，再將儲存的電能釋放出來供自身使用，從而減少?gòu)碾娋W(wǎng)購電的費用，實現“削峰填谷”。此外，并網儲能系統也能響應電網調度，參與調頻等輔助服務，為電網的穩定運行提供支持。

光伏組件、儲能電池、逆變器、負載與電網連接的并網儲能系統架構示意圖

第二種是光伏離網儲能系統。這種系統完全獨立于公共電網，適用于無電網覆蓋的偏遠地區、海島，或?qū)╇姫?dú)立性要求極高的特定場所。它就像一個自給自足的“能源孤島”，由光伏板發電，將電能儲存在蓄電池中，再通過逆變器轉換為交流電供負載使用。離網系統的設計核心在于根據負載需求和當?shù)毓庹諚l件，精確配置光伏與儲能的容量，以確保在任何天氣條件下都能提供連續、穩定的電力供應。

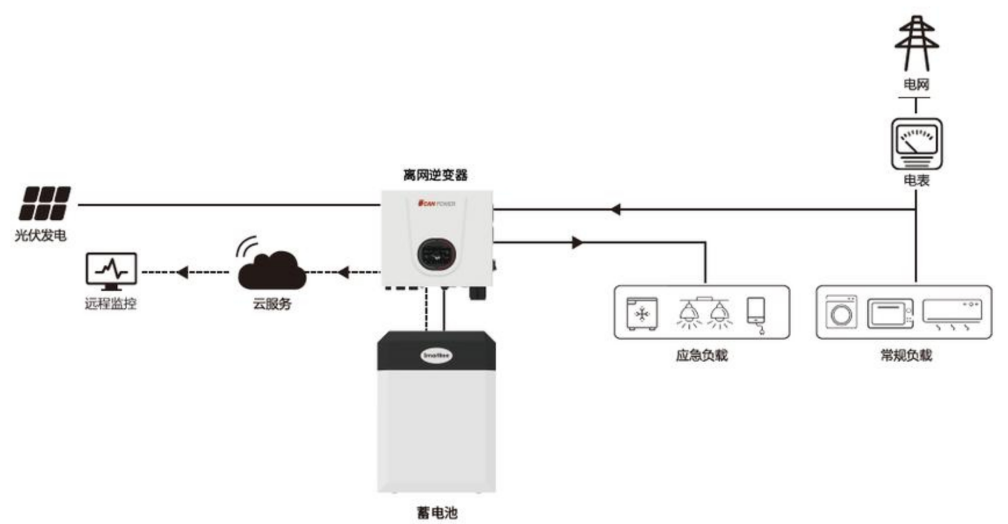

離網系統中光伏、控制器、蓄電池、逆變器及負載連接關系的示意圖

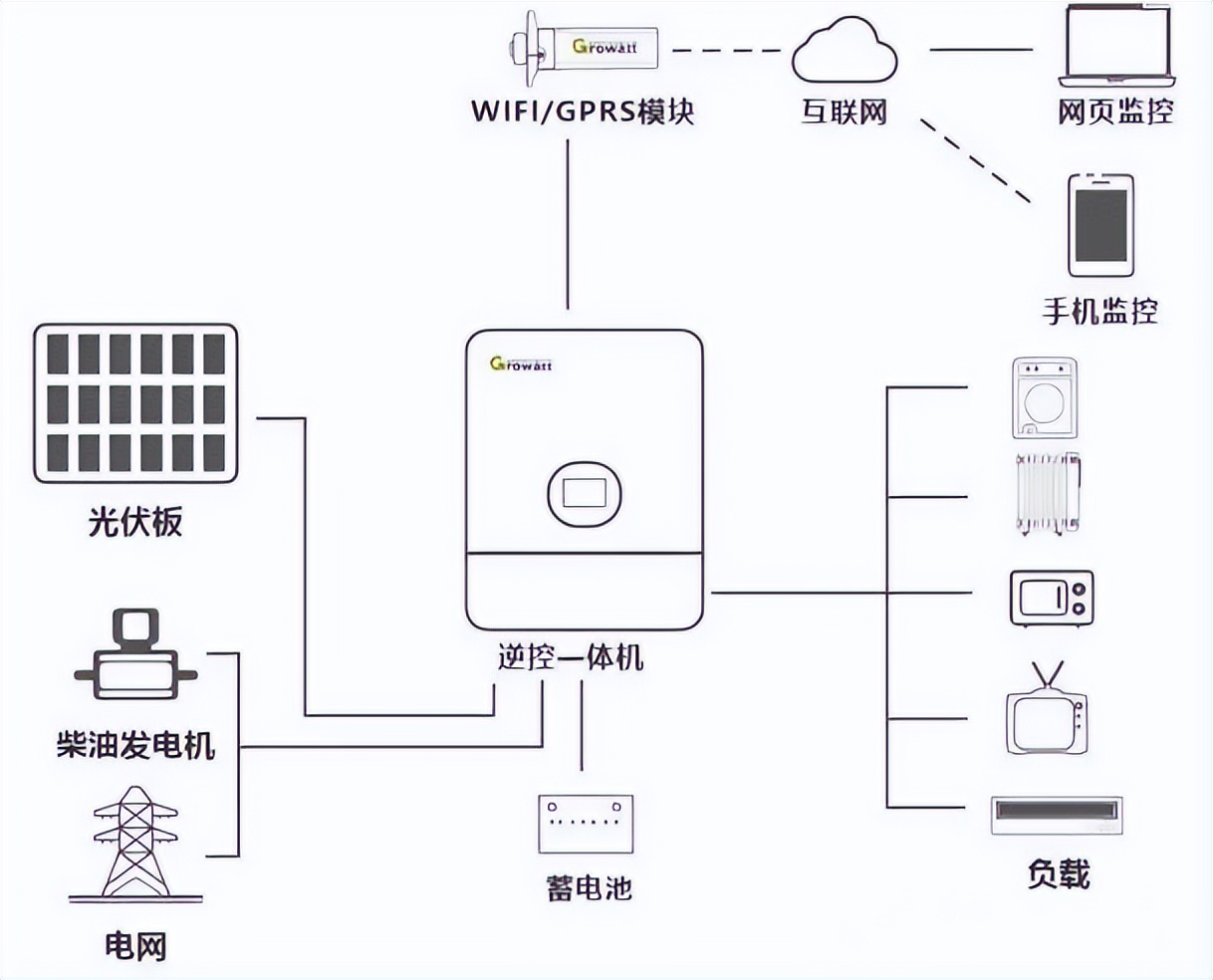

第三種是光伏并離網儲能系統，也稱為混合型系統。它集成了前兩種模式的特點，具備并網和離網兩種運行能力。在電網正常時，它與并網系統一樣工作，可以與電網進行能量交換；當電網發生故障或停電時，系統能夠自動、快速地從并網模式切換到離網模式，利用自身的光伏和儲能繼續為關鍵負載供電，實現了供電可靠性的顯著提升。這種模式對于醫院、數據中心、重要工業企業等不允許斷電的場所具有重要價值。

并離網混合系統架構的示意圖

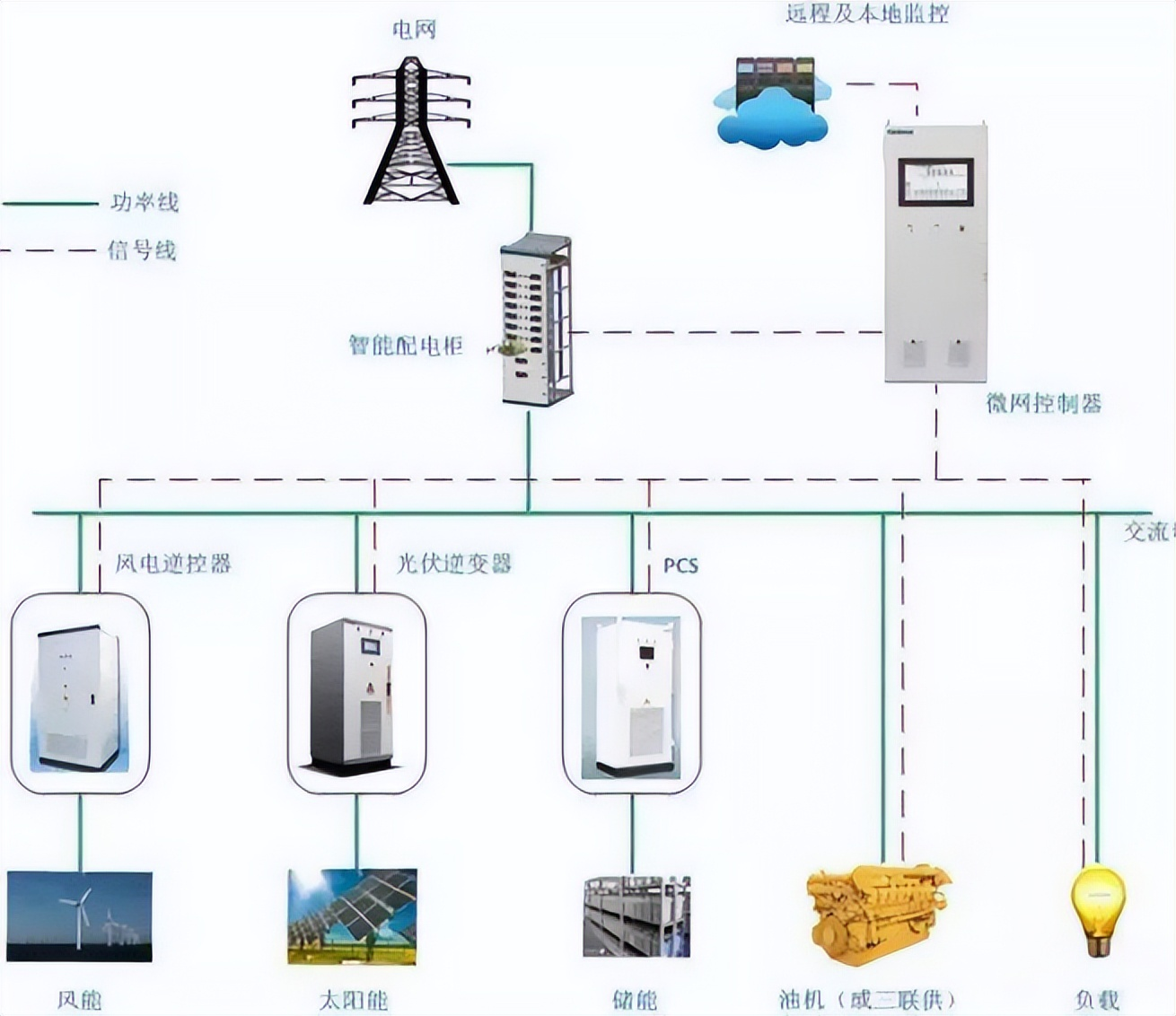

更進一步，當我們將光伏、儲能與其他分布式能源（如小型風電、柴油發電機）以及本地負載整合在一起，形成一個能夠自我控制、保護和管理的自治系統時，就構成了微電網。微電網中的儲能系統扮演著“穩定器”和“調節池”的核心角色。它不僅可以平抑光伏、風電等間歇性電源的波動，還能在微電網離網運行時提供電壓和頻率支撐，確保系統穩定；在并網運行時，則可以實現更復雜的經濟優化運行，如參與需求側響應。

光伏、風機、儲能、柴油發電機及負載的微電網系統架構示意圖

無論是簡單的離網系統，還是復雜的并離網或微電網系統，要真正實現穩定、高效、經濟的運行，都離不開一個“智慧大腦”——能量管理系統（EMS）。該系統負責對整個光儲系統的運行狀態進行全天候的監控和數據采集，并基于預設的策略或算法進行智能調度與控制。

例如，在微電網場景下，能量管理系統需要綜合考量光伏和風電的實時發電預測、儲能電池的當前狀態（如電量、健康度）、負載的用電需求以及電網的電價信號或調度指令，來做出最優決策：何時讓儲能充電，何時放電；何時優先使用光伏電，何時從電網購電或向電網售電；在離網模式下，如何協調柴油發電機與儲能共同保障供電等。其目標是在確保系統安全穩定運行的前提下，最大化清潔能源的消納比例，降低整體用能成本。

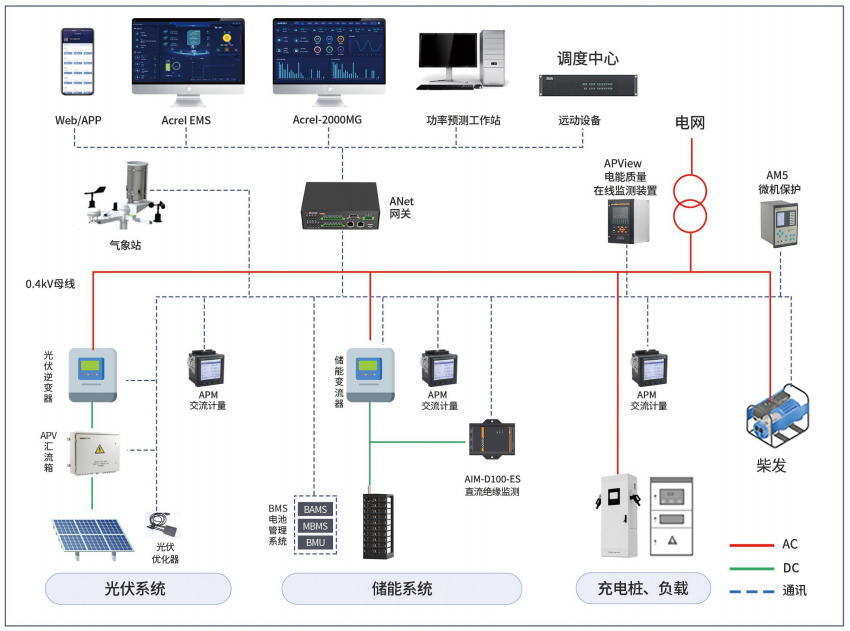

能量管理系統在并網微電網中連接各子系統的網絡架構圖

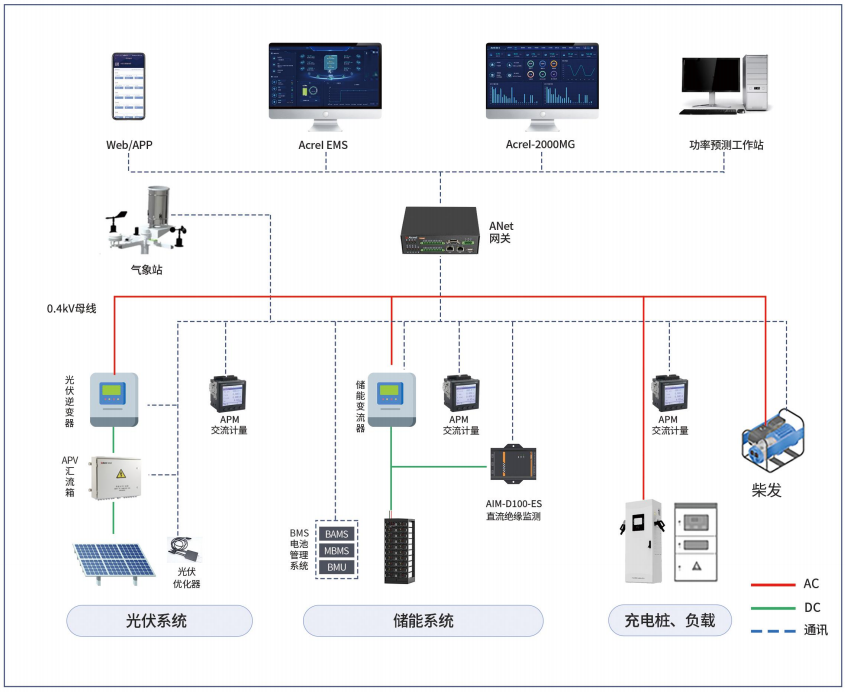

能量管理系統在離網微電網中協調控制各單元的架構圖

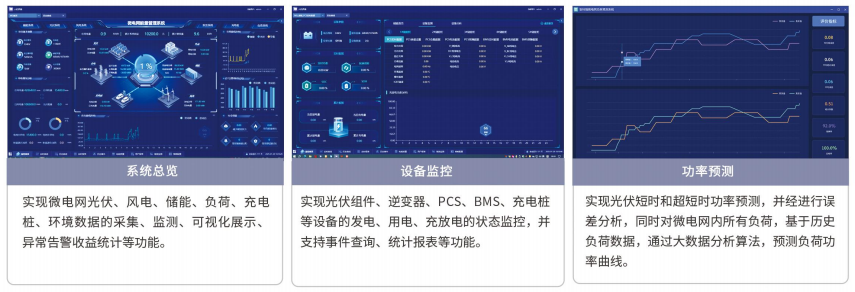

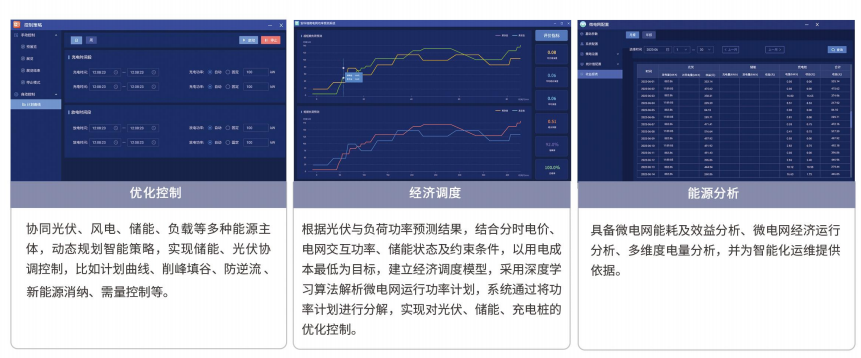

這類系統的功能通常十分全面。它可以實時監測光伏陣列的發電功率、儲能電池的充放電狀態、電壓電流、SOC（剩余電量）以及關鍵設備的運行溫度等數百項參數，并以直觀的圖形化界面展示。一旦任何參數出現異常或越限，系統會立即發出聲光、彈窗乃至短信等多重報警，提醒運維人員及時處理。同時，它具備完善的能量管理與調度功能，能夠執行諸如“削峰填谷”、“需量控制”、“防逆流”等多種策略，并生成詳細的用能統計與收益分析報告，為運營決策提供數據支持。

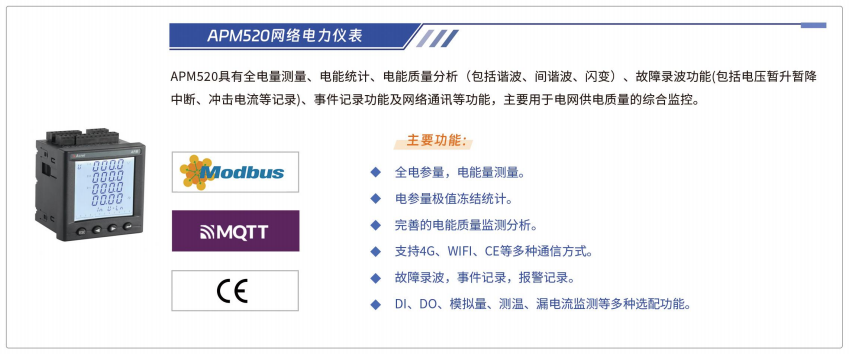

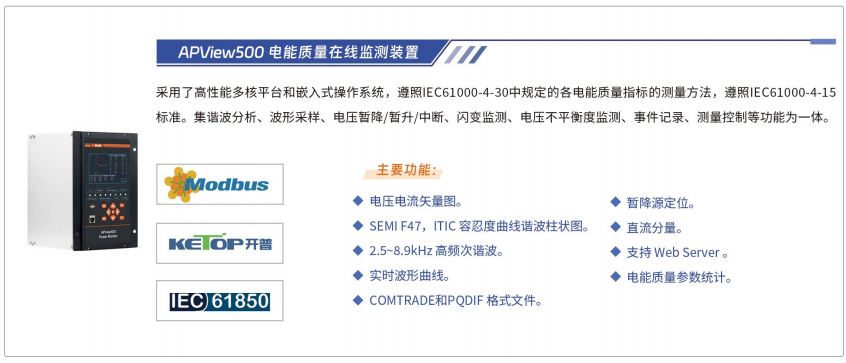

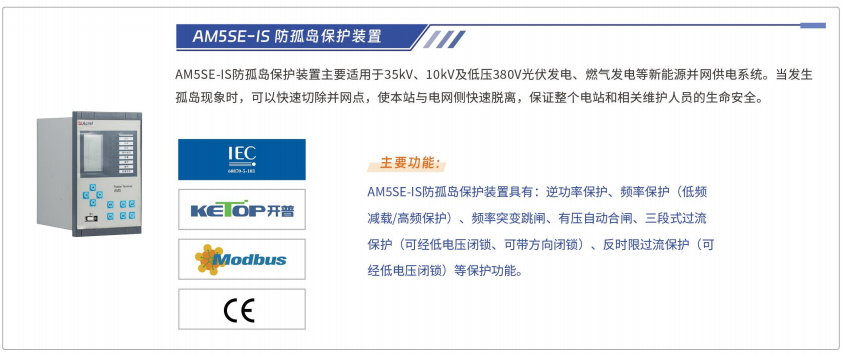

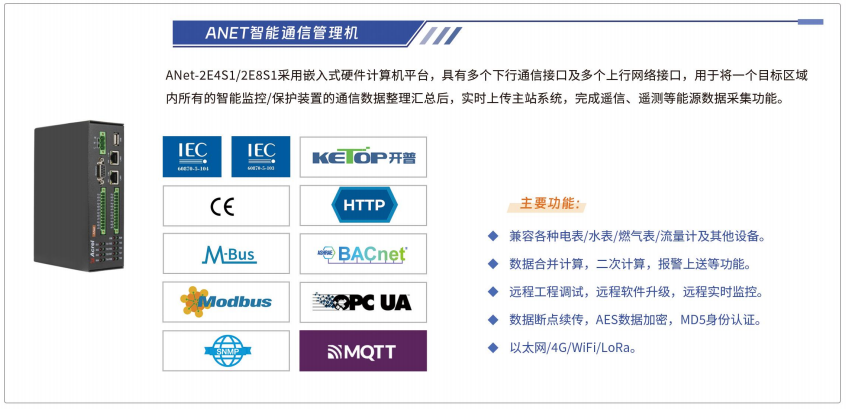

為了實現上述功能，系統需要一系列軟硬件產品的支撐。硬件方面包括用于數據采集與邊緣控制的智能網關、測量各類電參數的電力監控儀表、保護開關設備以及專用的通信管理機等。軟件則是部署在服務器或云平臺上的能量管理平臺軟件，它負責數據的集中處理、分析、可視化與高級應用。

在能源管理領域，一些廠商提供了相應的解決方案。像安科瑞微電網能量管理系統（Acrel-2000MG）這類平臺，便是設計用于接入光伏、儲能等多種設備，進行統一監控與智能化能量管理的工具。它通過集成監控與能量管理功能，旨在促進可再生能源的高效利用，幫助企業實現安全、可靠、經濟的微電網運行。

總而言之，光伏與儲能的結合并非單一模式，而是根據應用需求演化出從并網、離網、并離網到微電網的系列解決方案。其演進的核心邏輯始終圍繞著提升能源的自主性、利用效率與供電可靠性。而一個功能強大的能量管理系統，則是串聯起這些物理設備、釋放系統潛能、最終實現穩定與高效兼顧目標的“神經中樞”。隨著技術的不斷成熟和成本的持續下降，靈活、智能的光儲系統必將在構建新型電力系統和推動能源可持續發展的進程中扮演越來越重要的角色。
