一、概述

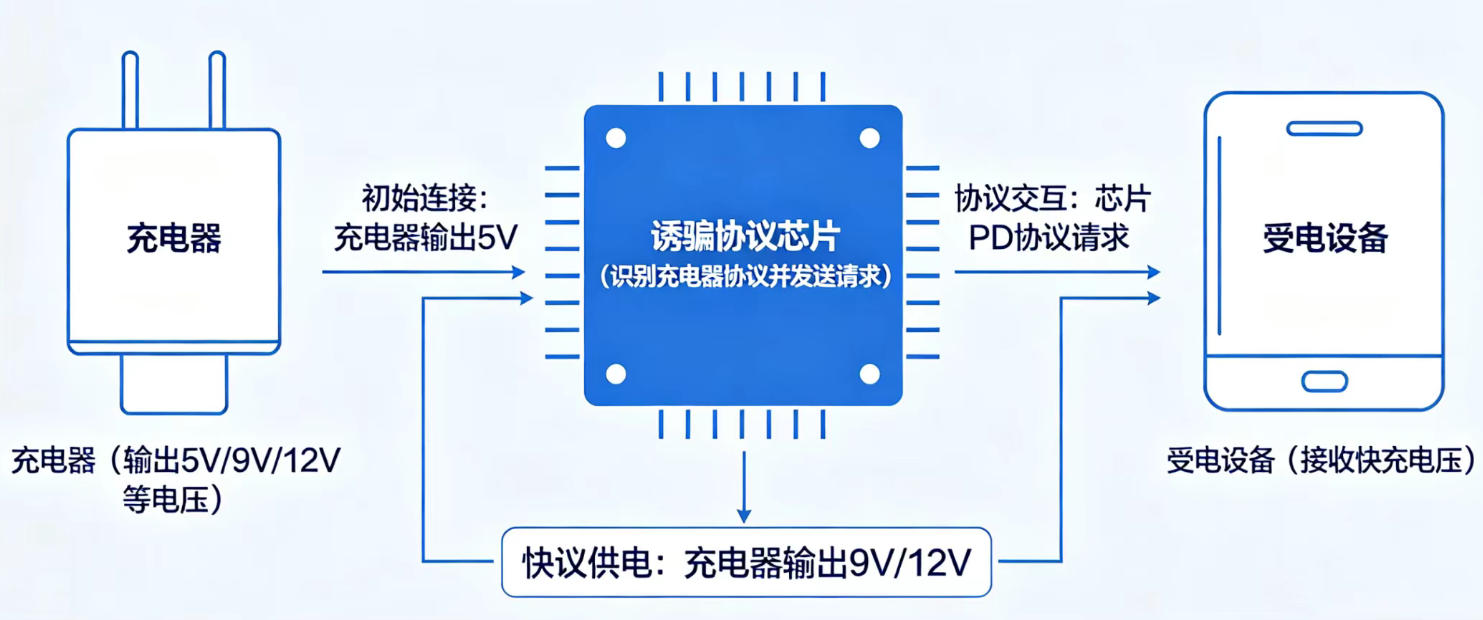

PW6606是一款高集成度的PD Sink受電端快充協議芯片。其核心特點是廣泛兼容PD3.1/3.0/2.0、QC、主流快充協議，并集成多重保護。它的核心作用是作為設備端的“智能電力談判官”，在具體操作中：當設備通過Type-C接口接入充電器時，PW6606會自動檢測并識別充電器支持的協議；如PD協議，通過CC引腳與充電器進行通信協商，請求設置的快充電壓（如5V,9V,12V,15V,20V）；如20V，當充電器沒有20V時。會向下兼容改15V（12V,9V,5V逐級）誘騙到合適的電壓

二、特點

·支持外部電阻來設置誘騙通訊電壓：5V, 9V,12V,15V和20V

·輸入電壓范圍：3.3V-24V

·支持AFC受電端協議

·支持PD3.1/3.0/2.0快充Sink協議

·28V高耐壓快充通訊引腳: CC1,CC2,D+,D-

·支持QC3.0/2.0受電端協議

·集成USB C UFP協議

·封裝形式: CPC8

·適用于USB TYPE C口或USB A口應用

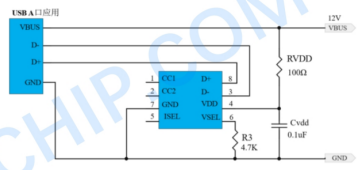

三、電路圖

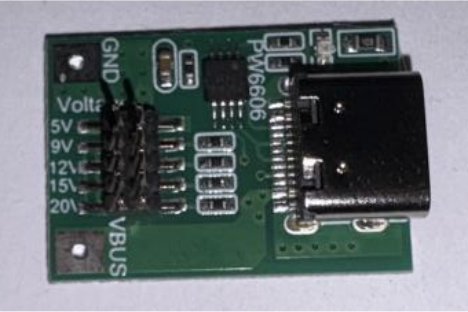

四、板子圖片

五、測試

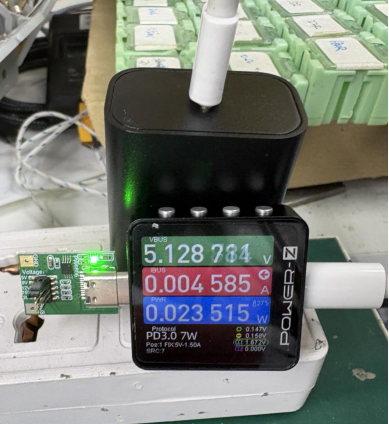

1．5V誘騙

使用C口的PD快充20W（5V-12V）充電器，PD誘騙輸出5V

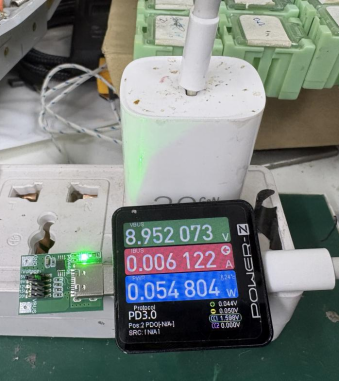

2．9V誘騙

使用C口的PD快充20W（5V-12V）充電器，PD誘騙輸出9V

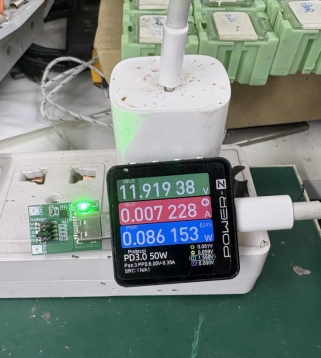

3．12V誘騙

使用C口的PD快充20W（5V-12V）充電器，PD誘騙輸出12V

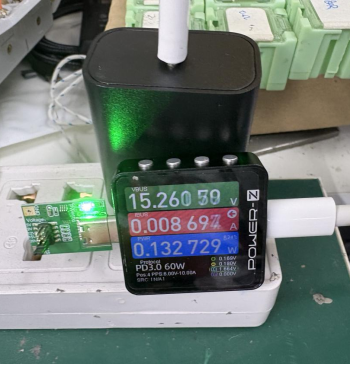

4．15V誘騙

使用C口的PD快充30W（5V-20V）充電器，PD誘騙輸出15V

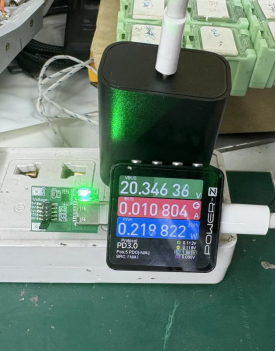

5．20V誘騙

使用C口的PD快充30W（5V-20V）充電器，PD誘騙輸出20V

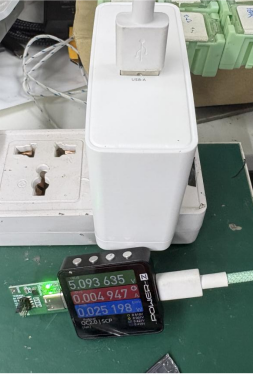

6．5V誘騙

使用A口的PD快充30W（5V-20V）充電器，PD誘騙輸出5V

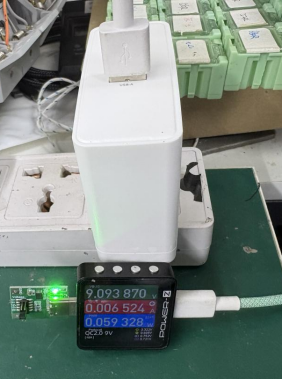

7．9V誘騙

使用A口的PD快充30W（5V-20V）充電器，PD誘騙輸出9V

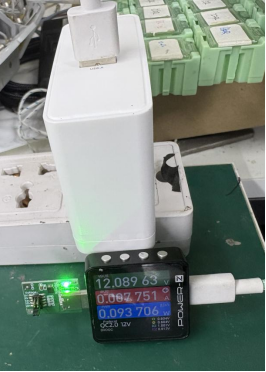

8．12V誘騙

使用A口的PD快充30W（5V-20V）充電器，PD誘騙輸出12V
