立體聲解碼器的工作原理是將接收到的立體聲復合信號分離出左（L）和右（R）聲道的音頻信號，以實現立體聲播放。其核心基于導頻制調頻立體聲廣播系統，主要流程如下：

信號接收與分離?：解碼器首先接收包含主信道信號（M = L + R）、副信道信號（S = L - R，已調制在38kHz副載波上）和19kHz導頻信號的復合信號。通過?低通濾波器?提取出主信道信號（L + R），并通過?帶通濾波器?提取出38kHz的副信道信號（L - R）。

導頻信號恢復與同步?：利用?選頻電路?從復合信號中提取出19kHz的導頻信號。此信號作為參考，通過?鎖相環（PLL）技術?倍頻生成一個與發射端完全同步的38kHz本地副載波。

副信道解調?：將提取出的38kHz副信道信號與本地恢復的38kHz同步副載波輸入到?平衡解調器?（或稱為環形檢波器）中。經過解調，即可還原出原始的差信號（L - R）。

立體聲編解碼器-CJC8990

工采網代理的CJC8990是一款專為便攜式數字音頻應用設計的低功耗、高品質立體聲編解碼器。該設備集成了完整的接口，可連接單個立體聲耳機或線路輸出端口。由于無需單獨的耳機放大器，外部組件需求大幅降低。先進的片上數字信號處理技術可實現圖形均衡器、3D聲音增強以及麥克風或線路輸入的自動電平控制。

CJC8990可作為主設備或從設備運行，支持多種主時鐘頻率，包括USB設備的12MHz或24MHz，以及標準256fs速率（如12.288MHz和24.576MHz）。不同的音頻采樣率（如96kHz、48kHz、44.1kHz）可直接由主時鐘生成，無需外部 PLL 。

CJC8990芯片支持低至1.8V的供電電壓，其數字核心可低至1.5V運行以節省功耗，所有電源的較大電壓為3V。該芯片的不同模塊還可通過軟件控制實現斷電。CJC8990采用超薄4x4mm COL封裝，體積小巧，特別適合手持及便攜式設備使用。

CJC8990是一款低功耗音頻編解碼器，集高品質音頻、先進功能、低功耗及緊湊體積于一身。這些特性使其成為MP3和迷你光盤播放/錄制設備等便攜式數字音頻應用的理想選擇。該芯片采用24位立體聲多比特ΔΣ模數轉換器（ADC）和數模轉換器（DAC），并配備過采樣數字插值與抽取濾波器。

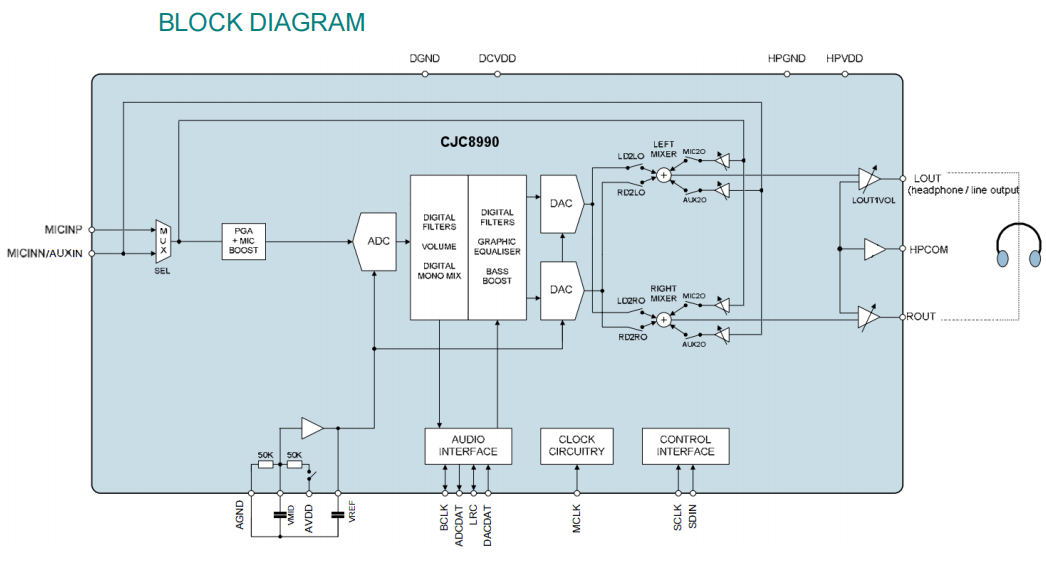

框圖：

框圖

音頻芯片 - CJC8990的特性：

數模轉換器信噪比（DAC SNR）91dB（‘A’加權），48kHz頻率下總諧波失真（THD）-81.2dB，1.8V

模數轉換器信噪比（ADC SNR）92.7dB（A計權），48kHz頻率下總諧波失真（THD）-82dB，1.8V

可編程ALC/噪聲門

2個芯片上的耳機驅動程序:

-總諧波失真（THD）-74.5dB，信噪比（SNR）91dB， 16Ω負載頻率Hz，1.8V

數字圖形均衡器

低功率:

-7mW立體聲播放（1.8V電源）

-13mW記錄與回放（1.8V電源）

低電源電壓:

-模擬1.8V至3V

-數字核心：1.5V至3V

-數字輸入：1.8V至3V

256fs/384fs或USB主時鐘頻率：12MHz、24MHz

音頻采樣率：8, 11.025, 16, 22.05, 24, 32, 44.1, 48,

88.2,96kHz由主時鐘內部生成

4x4mm COL 封裝，體積小巧，適合空間受限的便攜設備
