1簡介

上篇文章介紹了TiPlus7100s的協議和性能測試結果。本文是上次測試的延續，介紹TiPlus7100s 4TB在Power（功耗、供電等）、可靠性等方面的表現。

評測結果顯示TiPlus7100s在可靠性和Power方面，也得到了非常優秀的成績，下文我們展開介紹。

2外觀和架構

單面設計：長江存儲已經將NAND單顆粒容量做到了極致，即使是4TB這么大容量的SSD，TiPlus7100s依然可以實現單面貼片設計，這位大容量SSD安裝帶來了極大的便利性，不會因?yàn)楹穸葐栴}導致超薄機型無法使用，也為散熱帶來了好處，多出的空間可以提供更多散熱通道。

3 產品規格

4 測試平臺

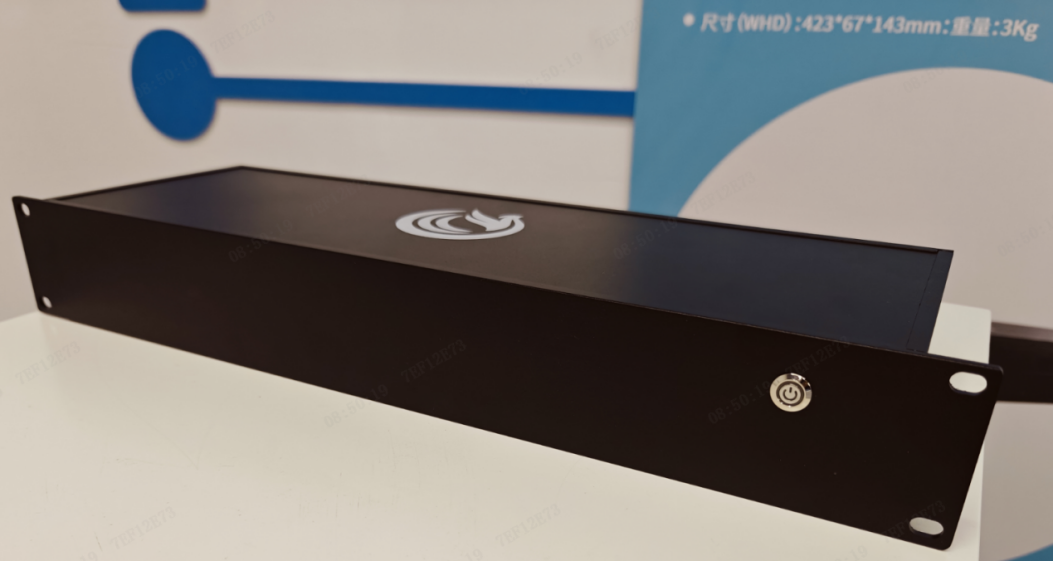

此次測評依然使用的是鸞起科技提供的測試套件eBird，該設備采用控制機和測試機分離方案。這種分離式設計方便將測試機替換為待測的PC型號，一個控制機可以連接4臺測試機，并發測試提升測試效率。下圖是eBird控制機。

5 盤片信息

使用CDI讀取被測盤片信息，結果如下。

6 Power測試

eBird可以測試SSD在不同的link狀態、功耗狀態、Block Size、讀寫比例下的功耗、電壓和性能。Link狀態包括L0S、L1，功耗狀態包括PS0、PS1、PS2、PS3、PS4，讀寫比例主要關注R30W70、R50W50、R70W30，Block Size主要關注512、4K、128K。eBird對TiPlus7100s在上述三類因素的典型組合下進行測試時，同時監控Voltage波動曲線。

功耗/電壓/性能測試內容部分舉例如下：

這225個測試中，包括PCIe的L0s/L1s功耗測試、NVMe的PS0~PS4功耗測試、電壓測試三類內容。TiPlus7100s在該測試中全部PASS。

6.1PCIe的L0s/L1s功耗測試

L0s和L1是PCIe電源管理中定義的兩種鏈路狀態，它們的全稱如下：

L0s（L0 Standby）：這是PCIe鏈路的一個低功耗狀態，也稱為L0待機狀態。L0s允許PCIe設備在不傳輸數據時進入低功耗模式，同時能夠快速恢復到全速工作狀態L0。這種狀態是單向的，意味著鏈路的一個方向可以獨立于另一個方向進入L0s狀態。

L1（L1 ASPM）：這是PCIe鏈路的另一個低功耗狀態，比L0s更加節能，但進入和退出L0狀態的延時更長。L1狀態是可選的，并且要求PCIe鏈路的兩個方向都需要進入L1狀態。在L1狀態下，設備可以關閉一些電源以減少能耗，但仍然保持相對快速的恢復到L0狀態的能力。

這兩種狀態是PCIe主動狀態電源管理（ASPM）的一部分，旨在在設備不活躍時減少能耗，同時保持快速響應能力。eBird對下列組合場景進行了L0s/L1s測試，結果均為PASS。

6.2NVMe的PS0~PS4功耗測試

SSD中的PS0到PS4是NVMe規范中定義的電源狀態，它們分別代表不同的功耗和性能級別。eBird測試了在不同PS狀態下不同的讀寫組合下TiPlus7100s的功耗表現。測試結果均PASS。

6.3電壓測試

在SSD工作的過程中，其供電電壓的穩定性至關重要，eBird對TiPlus7100s在各典型IO場景下的供電電壓做了監控測試，測試結果均PASS。

每個測試腳本的結果都以單獨文件存放，文件中呈現了電壓、功耗、性能（IOPS）三者的關系，這里展示一個測試用例：Voltage_10minus_R70W30_Rand_4k，表示4K隨機混合7：3讀寫連續監控10分鐘的變化，測試結果如下：

測試結果表明，TiPlus7100s在Voltage_10minus_R70W30_Rand_4k用例下，供電電壓平穩，功耗與IOPS的表現也能對應上，符合邏輯。

7 可靠性測試

7.1DataIntegrity測試

數據完整性測試是確保固態硬盤（SSD）上數據準確性和可靠性的關鍵步驟，也是可靠性的重要方面。這些測試對于維護數據的安全性和防止未經授權的數據訪問至關重要。

SSD的數據完整性測試首先關注錯誤檢測和校正機制的有效性。SSD通常配備錯誤校正碼（ECC），這些代碼能夠檢測并自動修復常見的數據損壞問題。測試過程中，會驗證ECC是否正確實現并能有效地保護數據不受隨機錯誤的影響。

測試還包括對數據寫入和讀取操作的驗證。在數據寫入SSD之后，測試會讀取相同數據并與原始數據進行對比，以確保在寫入過程中數據沒有發生任何變化或損壞。此外，耐用性測試評估SSD在預期使用壽命內數據的穩定性，確保閃存單元的有限寫入次數不會影響數據的完整性。

為了模擬真實世界的應用場景，數據完整性測試還包括電源故障模擬。在測試中，會模擬突然斷電的情況，以檢查SSD在這種異常情況下是否能夠保護數據不受損失。同時，溫度和環境測試確保了SSD在不同環境條件下的可靠性，包括極端溫度和濕度條件。

SSD的數據完整性測試是一個全面的過程，涵蓋了從錯誤檢測和校正到長期穩定性的多個方面。這些測試不僅有助于識別和修復可能影響數據穩定性和可靠性的問題，而且對于維護用戶信任和保護關鍵數據具有至關重要的作用。隨著數據的重要性日益增加，數據完整性測試已成為SSD質量保證不可或缺的一部分。

eBird提供了一套全面的數據完整性測試方法，測試涵蓋了順序、隨機、混合、小數據等場景下的DataIntegrity測試。測試結果表明TiPlus7100s在數據完整性方面非常優秀，用戶完全不用擔心存入數據的安全。測試結果如下。

7.2 PCIe測試

eBird提供了PCIe hot/link/warm reset的測試用例，測試時IO正常讀寫，測試結果全部PASS，結果如下：

7.3 PowerCycle測試

eBird提供了Safe/Unsafe/Random power cycle測試用例，測試時IO正常讀寫，測試結果全部PASS，結果如下

7.4QoS測試

QoS (Quality of service)：指在規定的時間內，以穩定一致的性能完成所有請求的能力。這里提到的穩定一致是可靠性的一個重要方面。如果一款SSD極致性能很好，但是QoS很差，也不能說該產品的可靠性是好的，至少從性能表現看并不可靠。

比較常用的QoS量化指標是以99%或99.99%的可信度給出最大的響應的間。TiPlus7100s在辦公、游戲等場景中的響應速度也是重要指標，我們對TiPlus7100s

在QD128和QD1下的4K隨機讀寫進行了測試。以4K QD1下的隨機讀為例，99%的IO在0.2ms內返回，99.99%的IO在1.4ms內返回，對于一款DRAM-less的SSD而言，這個結果領先同類產品。

7.5 RDT測試

RDT（可靠性）測試應該遵循JESD219的要求進行，但是實際工作中，很難對消費級SSD進行RDT全量測試，因?yàn)槊恳惠啘y試需要大量的SSD盤片（200+）和較長的時間（1.5個月）。

eBird針對此痛點，結合對RDT測試的理解，摘取了標準RDT部分精華用例，提供了eBird RDT用例，可以認為是超級輕量級RDT測試用例。TiPlus7100s通過了該用例。

7.6 Stress測試

壓力測試的核心目的，就是通過極端條件，讓SSD快速度過“早期故障期”，提前暴露那些“先天不足”的單元。如果一個SSD能在高強度壓力測試中穩定運行幾十個小時，那么它在未來正常使用中突然“暴斃”的概率就會大大降低。這也就是常說的“烤機”。eBird提供的壓力測試用例用5個，累計時間40+小時，測試結果全部PASS。

8 結語

我們對致態TiPlus7100s進行了全方位的功耗和可靠性測試。

在Power測試中，對PCIe接口Link功耗（L0s/L1s）和low Power功耗（PS0~PS4）都進行了測試。結果表明，TiPlus7100s在各項測試中的表現均十分優異，充分彰顯了其作為一款高端消費級PCIe 4.0 SSD產品的過硬實力。

在可靠性測試中，TiPlus7100s更是六大測試項目一次性PASS，彰顯了產品可靠性方面的實力。

希望TiPlus7100s繼續保持其上一代產品口碑極佳、性價比超群的明星級消費級PCIe 4.0 SSD的市場評價，承接好“全能型選手”的接力棒，為客戶奉獻一款性能、功耗、價格完美平衡的新一代產品。
