浪涌保護器（SPD）是電氣系統中抵御雷擊感應、操作過電壓的關鍵設備。根據IEC 61643-11標準，SPD按性能和安裝位置分為1型（Class I/T1）、2型（Class II/T2）和3型（Class III/T3），在中國GB/T 18802系列標準中對應一級（B級）、二級（C級）、三級（D級）。三者層層配合，形成多級防護體系，避免單一器件過載失效。

地凱防雷浪涌保護器核心區別對比

1型SPD安裝于電源進線端或總配電柜入口，專門應對直擊雷或近距離雷擊引入的部分雷電流。測試波形為10/350μs高能量長波，關鍵參數是沖擊放電電流Iimp（典型值12.5kA、25kA、50kA/極，部分高端產品達100kA）。最大持續工作電壓Uc通常為385V（適用于TN-S 380V系統），電壓保護水平Up一般≤2.5kV。導體截面要求較大（L/N≥6mm2，PE≥16mm2），常無需額外后備熔斷器，可直接承受高能量（單次放電能量可達數十MJ）。其特點是通流容量最大，但響應時間稍慢（火花隙型為主），主要用于高雷擊風險區。

2型SPD安裝于配電分柜或樓層配電箱，處理感應雷、線路切換浪涌等間接過電壓。測試波形為8/20μs標準雷電流波，核心參數是標稱放電電流In（常用10kA、20kA/極）和最大放電電流Imax（40kA、60kA、80kA等）。Uc多為320V或385V，Up≤1.5-1.8kV。MOV（壓敏電阻）技術為主，響應更快，適用于中等能量場景。導體截面要求較低（L/N≥2.5mm2，PE≥6mm2），需配合后備保護（熔斷器或斷路器63-80A）。

3型SPD靠近敏感末端設備，如插座、控制柜或精密儀器，提供精細電壓鉗位。采用1.2/50μs電壓波與8/20μs電流波組合測試，參數包括開路電壓Uoc（2-10kV，典型6kV）和較小In（1-5kA）。Up最低，通?！?.0-1.25kV，通流容量最小，響應最快。常集成在設備電源或?qū)Ｓ帽Ｗo(hù)模塊中，導體截面?。ā?.5mm2即可）。

三者能量處理能力遞減：1型處理直擊雷級高能（10/350波能量遠高于8/20），2型應對殘余浪涌，3型消除殘壓尖峰。安裝需級聯配合，1型到2型間建議10-20m線路長度或加退耦電感，確保能量逐級吸收，避免后級過載。LPZ（雷擊保護分區）概念指導部署：LPZ0（室外直擊區）→1型→LPZ1→2型→LPZ2→3型→LPZ3（設備區）。

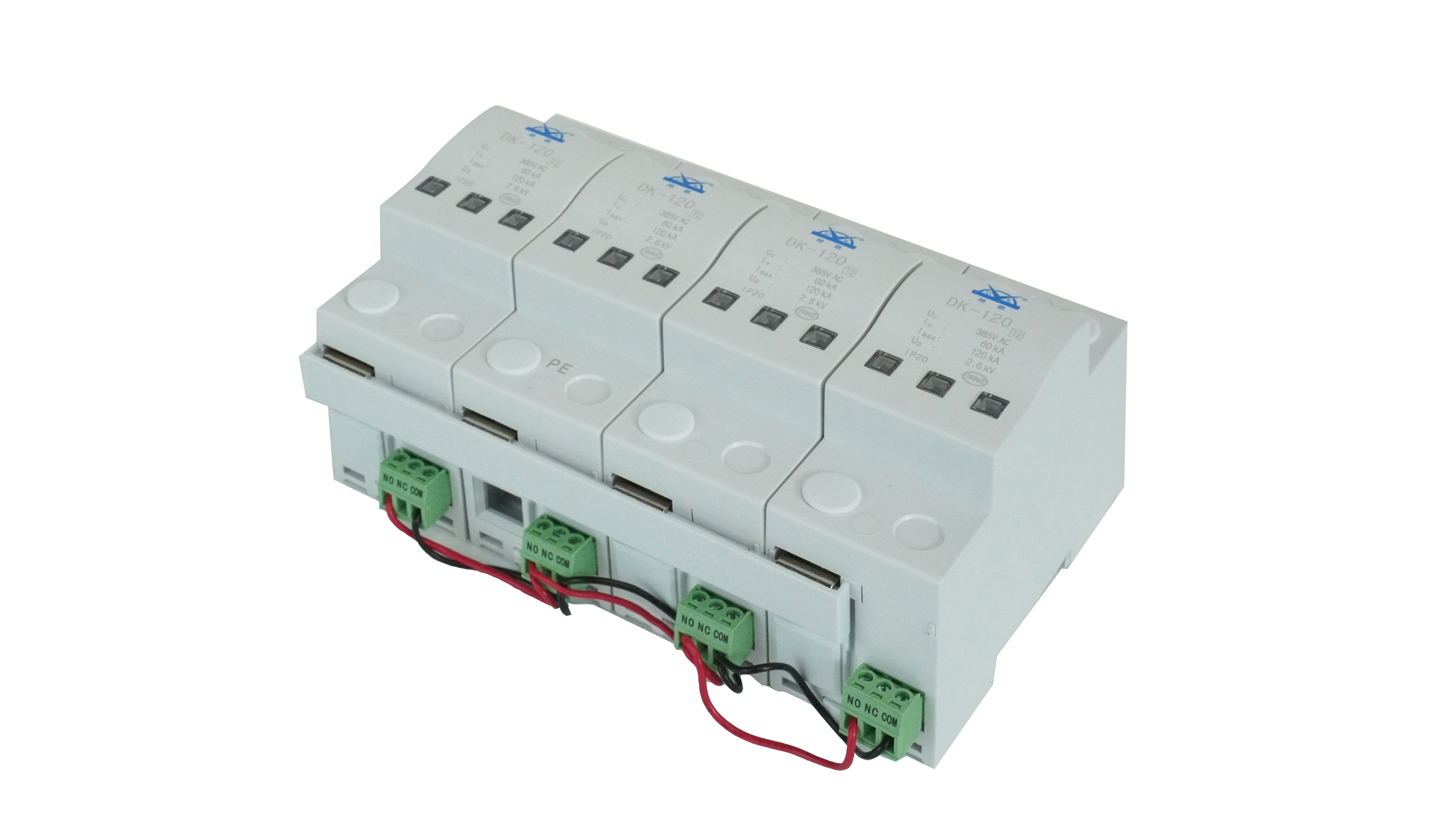

浪涌保護器,電涌保護器,防雷器SPD浪涌保護器,電涌保護器,防雷器SPD浪涌保護器,電涌保護器,防雷器SPD

地凱防雷浪涌保護器行業部署與應用案例

在數據中心，采用三級級聯防護至關重要。主進線柜安裝1型SPD（Iimp=25kA/極，Up≤2.5kV），吸收外部雷電流；樓層PDU配電柜用2型（In=20kA，Imax=60kA，Up≤1.5kV），處理機房內部切換浪涌；服務器機柜或UPS輸入端加3型（Uoc=6kV，Up≤1.0kV），保護精密IT設備。某大型云數據中心案例顯示，部署后雷擊事件中設備損壞率下降95%以上，滿足Tier III標準。

工業工廠尤其是化工、冶金等高風險場所，1型SPD必備于變電站入口（Iimp≥50kA以應對高塔引雷）。PLC控制柜和變頻器前用2型（In=20kA），電機驅動器或傳感器端用3型。某汽車制造廠自動化產線采用DEHN或施耐德系列產品，結合LPZ分區，成功抵御多次感應雷，設備停機時間縮短70%。

光伏電站和風電場雷擊頻發，DC側和AC側分別配置對應SPD。電站匯流箱/逆變器入口安裝1型或1+2組合SPD（Iimp=12.5-25kA，適用于戶外IP65），箱變低壓側加2型，監控系統用3型。某華北50MW光伏項目使用ABB SurgeTrap系列，雷季故障率從每年15次降至2次以下，發電量損失顯著減少。

醫院等生命線工程對連續性要求極高。急診樓總進線用1型SPD，手術室、ICU配電箱用2型（Up≤1.5kV保護生命支持設備），病床頭插座或醫療儀器電源用3型（低Up避免微浪涌影響監護儀）。某三甲醫院改造項目中，多級SPD配合等電位聯結，雷擊期間未發生設備損壞或手術中斷。

商業寫字樓和智能建筑通常以2型為主（中低風險區），入口加1型（尤其高層或有避雷針建筑），末端照明/電梯控制用3型。某上海超高層辦公樓部署后，滿足GB 50057防雷規范，保險理賠案例大幅減少。

地凱防雷浪涌保護器選型與注意事項

選型需綜合雷擊密度Ng（雷擊日數）、建筑高度、LPS等級、設備敏感度。Uc選擇高于系統最高相電壓1.1倍（如380V系統選385V）；Up低于設備耐受電壓（IT設備常<1kV）。定期檢測（每年或雷季前）、協調性測試、后備保護不可缺。實際工程中，1+2組合型SPD簡化安裝、降低成本，在中小項目廣泛采用。

綜上，1、2、3型SPD通過差異化參數與分級部署，構建可靠防雷屏障。正確應用不僅延長設備壽命、減少停機損失，更保障人身與財產安全。隨著5G、電動車充電樁等新興設施普及，多級SPD將成為電氣設計標配。
