當我們刷視頻不卡頓、傳文件秒速完成時，背后是Wi-Fi技術在頻段賽道上的不斷沖刺。如今，Wi-Fi早已不滿足于2.4GHz和5GHz的疆界，6GHz這個“黃金頻段”正式登場——從5.925到7.125GHz的1.2GHz寬闊頻譜，就像為高速數據通信鋪就了一條雙向八車道，讓超高清直播、全屋智能互聯等需求有了更暢快的實現可能。

不過，好資源得好好用。6GHz頻段雖香，但要避免設備“搶道”干擾，還得靠智能管家——AFC自動頻率協調系統。這個系統就像個精準的頻譜導航員，能實時查詢監管數據庫，告訴設備“哪個頻道能用、最多能開多大功率”，既讓W(xué)i-Fi 6E、Wi-Fi 7的高功率傳輸發揮優勢，又不打擾其他合法通信服務。現在美國、歐盟、韓國等多個國家和地區都已開放6GHz使用，F(xiàn)CC更是明確要求，8月15日起所有相關設備認證必須過AFC測試這一關，合規成為終端廠商的必答題。

01自動頻率協調（AFC）系統

為推動 U-NII 5-8 頻段的使用，F(xiàn)CC 引入了自動頻率協調（AFC）系統，這是美國市場最新 Wi-Fi 技術發展的關鍵組成部分。AFC 系統支持 Wi-Fi（Wi-Fi 6E 和 Wi-Fi 7）實現高傳輸功率，同時保護特定區域的現有服務。通常，工作在免授權頻段的設備需遵守 FCC 制定的監管規則。隨著 AFC 系統的引入，設備需遵守額外的強制性規則。根據 FCC 法規，要獲得 Part 15 Subpart E 下工作在 5.925-7.125 GHz 頻段的 U-NII 6GHz 設備認證，AFC功能需參考：987594-D05，AFC 被測設備（DUT）功率約束測試 v01r01：提供 DUT 功率約束的測試指南。

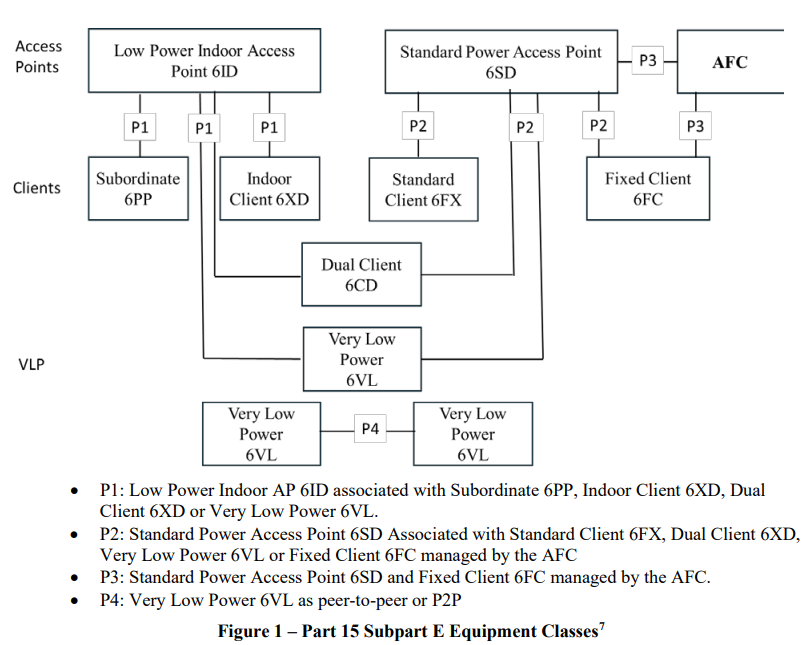

根據FCC要求，不同Wi-Fi終端在6GHz賽道上的“行駛規則”也各有不同：有的是只連標準功率接入點的6FX客戶端，功率得比接入點低6dB以上；有的是能靈活切換接入點的6CD雙模終端，連不同設備要遵守不同的功率上限；還有專注短距離高速傳輸?shù)?VL設備，雖不用AFC管控，但也得在指定頻段內工作。這些復雜的規則，對終端廠商的測試能力提出了不小的挑戰。

6CD 和 6FX 兩類設備因與標準功率接入點配合工作，需遵守額外規則：

·6CD：受低功率室內接入點或標準功率接入點控制的客戶端設備類別。雙客戶端設備必須分別滿足低功率室內接入點和標準功率接入點的相關要求。

·6FX：僅與標準功率接入點關聯的設備。

由于 AFC 的要求，6CD 和 6FX 設備均需遵守額外的功率調整要求。AFC 系統會根據設備位置和現有用戶的存在情況，規定設備的最大允許功率水平。設備必須能夠根據從 AFC 系統接收到的指令動態調整發射功率，即如果 AFC 系統指示需要降低功率水平以避免干擾，設備必須減少輸出功率。在 KDB987954 中，測試用例 K 和 L 正是用于驗證設備是否符合功率調整要求。

02AFC相關測試

羅德與施瓦茨CMX500一體化綜測儀，作為一個“全能測試搭檔”，既能模擬標準功率接入點、低功率接入點等多種場景，又能精準發送AFC相關的信令指令，讓終端乖乖“聽話”調整功率。不用復雜的設備堆砌，單臺儀表就能搞定射頻性能、信令交互和AFC功能驗證，參數還能靈活調整，不管是6FX、6CD還是其他終端的測試需求都能滿足。

1測試用例 K

6CD（雙客戶端）測試 —— 驗證基于關聯接入點的正確功率調整?？蛻舳嗽O(shè)備可能連接到最大等效全向輻射功率（EIRP）為 30dBm 的標準功率接入點，或最大 EIRP 限制為 24dBm 的低功率室內接入點。如果客戶端能夠靈活連接到這兩種接入點，則需要驗證其能否區分兩種配置并相應地控制功率水平。

FCC連接示意圖

借助先進的 CMX500 架構，用戶可享受以下簡潔的測試設置，在傳導或輻射測試中最大限度減少線纜使用：

· 一臺 CMX500 支持兩個接入點（低功率室內接入點和標準功率接入點）。

· 兩個接入點的射頻路徑可路由至 CMX 的一個射頻端口，該設置減少了連接到被測設備（DUT）的射頻線纜和射頻合路器的使用，從而降低了測試過程中的額外不確定性。

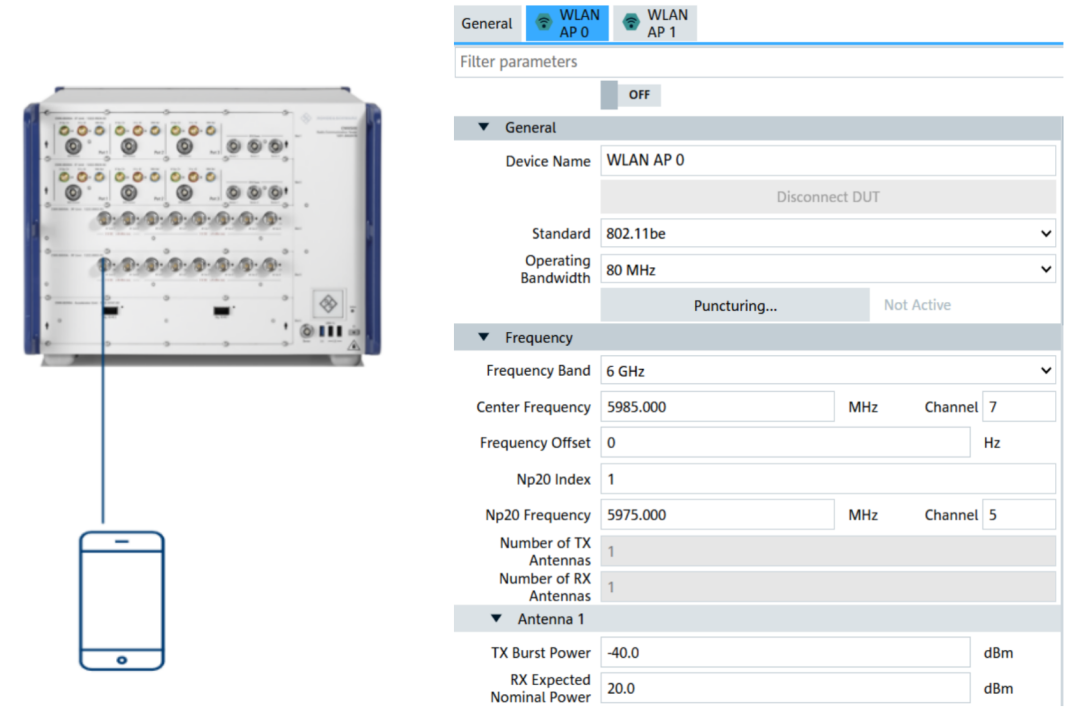

儀表連接和參數配置

設備 WLAN 接入點 0 映射到服務集標識（SSID）——CMX-AP - 標準功率（CMX-AP-StandardPower）。設備 WLAN 接入點 1 映射到 SSID——CMX-AP - 低功率室內（CMX-AP-LowPowerIndoor）。WLAN 接入點 0 和 WLAN 接入點 1 可配置不同帶寬（20/40/80/160/320MHz）。

測試步驟如下：

2測試用例L

對連接至標準功率接入點的客戶端設備，如6FX設備的正確功率調整能力的測試。連接到標準功率接入點的客戶端設備，其功率必須至少比所關聯的標準功率接入點的授權發射功率低6dB。

FCC連接示意圖

與測試用例K相比，用例L連接方式相對更加簡單。測試步驟如下：

03測試實驗

基于CMX500模擬6GHz頻段的標準功率接入點，我們對一款6FX的手機進行了連接測試，實際測試數據如下表。

從測試結果來看，該手機功率變化范圍為[-1.35，15.21]dBm。

· 滿足條件一：最大發射功率不超過 30 dBm EIRP 的上限；由于模擬接入點帶寬為20MHz，因此，相應的1 MHz帶寬內功率譜密度也小于17 dBm EIRP。

· 滿足條件二：手機發射功率限制為比標準功率接入點發射功率低6 dB的要求。由于手機的最小發射功率為-1dBm左右，達到極限功率后，無法繼續下探。

結 語

在6GHz Wi-Fi的新時代，合規是入場券，精準測試是底氣。CMX500用簡單高效的解決方案，幫廠商輕松邁過AFC測試門檻，讓每一臺Wi-Fi終端都能在6GHz頻段上合規馳騁，為我們帶來更穩、更快、更流暢的無線體驗。未來已來，CMX500與你一起，解鎖Wi-Fi的下一個速度巔峰。
