企業儲能系統運行中被忽視的“電能質量問題”

隨著工商業儲能系統在企業側的快速落地，儲能設備逐步參與削峰填谷、需量控制及備用供電等關鍵環節。然而在實際運行中，儲能系統并非僅是“能充能放”的獨立單元，其頻繁的充放電切換、功率快速變化特性，往往會對企業內部配電系統帶來電壓波動、諧波疊加及暫態沖擊等問題。

在缺乏精細化監測手段的情況下，這類電能質量問題往往表現為設備異常、保護誤動作或儲能系統運行不穩定，卻難以準確溯源，進而影響儲能系統的經濟性和可靠性。

企業儲能電能質量監測難點分析

隨著電力電子器件的廣泛應用，變頻器、功率調節器、直流輸電換流閥、風電變流器、光伏逆變器、充電樁、LED照明等各類電力電子裝置的規模化應用，電網中諧波運行水平逐漸惡化。

總而言之就是以下幾點

充放電切換頻繁，電能質量擾動“短而快”

企業儲能系統的特點不只是功率大，而是功率變化快。在削峰填谷、需量響應或跟隨負荷運行時，儲能充放電切換頻繁，容易在并網點產生電壓暫降、暫升和瞬態沖擊。

這類問題持續時間往往只有幾個周波甚至更短，傳統電表或普通監測裝置以分鐘、采樣為主，根本捕捉不到完整過程，終只能看到“結果異常”，卻找不到“原因波形”。

難點本質：問題發生得太快，監測精度跟不上。

諧波來源復雜，責任邊界難以界定

在企業儲能系統中，諧波來源并不單一：

一方面，儲能變流器本身屬于電力電子設備，會引入一定高次諧波；另一方面，企業內部還可能存在變頻器、電焊機、大功率整流設備等非線性負載。

當諧波指標超，很難及時判斷是儲能系統引起，還是企業負載疊加所致，或是來自上電網。如果缺乏長

時

、連續、可對比的電能質量數據，往往只能“憑經驗判斷”。

難點本質：缺乏客觀數據，儲能系統容易被“背鍋”。

并網點選擇不統一，監測數據代表性不足

在實際項目中，儲能系統的并網點位置差異很大，有的接在廠區進線側，有的接在母線側，還有的接在局部負載附近。

如果電能質量監測點布置不合理，就容易出現“監到了數據，卻不代表儲能真實影響”的問題。例如只在進線側監測，可能被上電網波動掩蓋；只在儲能側監測，又無法反映對全廠配電系統的影響。

難點本質：監測點選型和布置比設備本身更關鍵。

穩態指標與暫態事件割裂，難以系統分析

很多企業只關注諧波、電壓偏差等穩態指標，卻忽視了暫降、暫升、短時中斷等暫態事件。而儲能系統恰恰更容易在這些“非穩態工況”下暴露問題。

如果監測系統不能將穩態統計數據與暫態錄波事件進行關聯分析，就無法準確評估儲能系統在異常工況下的真實表現，也不利于后期控制策略優化。

難點本質：數據是有的，但不成體系。

數據量大但“用不起來”

高精度電能質量監測會產生大量數據，包括波形、事件記錄、統計報表等。但在企業儲能項目中，常見問題是：數據只停留在設備本地；運維人員缺乏分析工具；無法與儲能EMS、能管平臺聯動

終變成“裝了監測設備，卻只當告警器用”，無法真正支撐儲能運行優化和經濟性分析。

難點本質：監測≠管理，數據缺乏系統價值轉化。

監管與并網要求逐步提高，合規壓力增大

隨著工商業儲能規模擴大，部分地區開始對并網電能質量提出明確要求，如諧波限值、暫態擾動記錄、并網事件追溯等。

企業側如果沒有符合標準的電能質量監測手段，在并網驗收、事故責任認定或第三方評估中，往往處于被動位置。

難點本質：沒有“說得清、拿得出”的監測證據。

企業儲能電能質量監測的難點，不在于“有沒有問題”，而在于問題發生得太快、來源太復雜、數據太零散，終難以被準確記錄、定位和解釋。

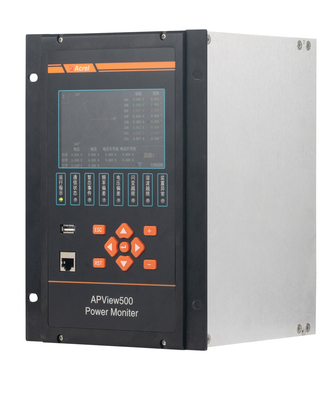

APView500電能質量在線監測裝置

電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準 A 要求，能夠滿足 110kV 及以下供電系統電能質量監測的要求，在企業儲能系統中，APView500通常部署于儲能并網點、廠區進線或關鍵母線位置，對儲能充放電過程中產生的電能質量變化進行持續監測，為系統運行評估和問題分析提供客觀數據基礎。

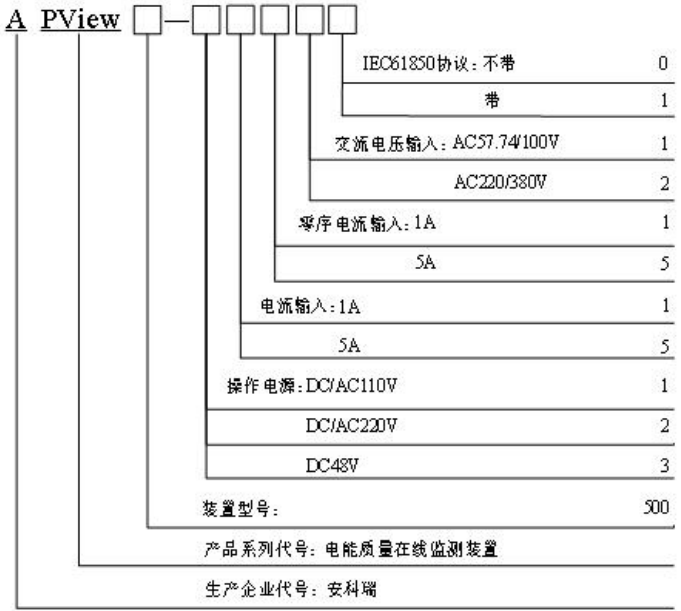

型號說明

功能簡介

人機界面：裝置面板上采用 5 寸彩色 LCD 屏，以圖形方式顯示主要電能質量監測指標的實時數據。可對裝置硬件時鐘進行設置，并可對監測參數進行設置、修改，對裝置進行時鐘設置、密碼設置等操作。

記錄存儲：可對監測點數據實時保存，1min 數據（MAX值、小值、平均值、95%概率大值、均方根值)在裝置上長保存時間為 90 天，之后按“先入先出"原則更新。

通訊功能：2 個 RS485 串行通訊接口，支持 Modbus-RTU 協議，能夠讀取所有被測量參數；提供3 個以太網接口，支持 Modbus-TCP、IEC61850 MMS、FTP，能夠讀取所有被測量參數；提供一個以太網維護口，用于裝置軟件升；

告警功能：可根據用戶設定的穩態、暫態、瞬態的各項電能質量指標的限值，啟動告警功能。當某一告警觸發時，裝置會記錄事件記錄并觸發錄波。

錄波功能：裝置對每個告警事件都能觸發錄波，并提供手動觸發錄波、定時觸發錄波和上位機觸發錄波功能。

本地 PQDIF 文件生成：統計數據以 PQDIF 文件格式保存，記錄數據包括 2h 內的故障錄波波形和穩態數據。穩態數據包含裝置每 1min 統計的"MAX值""小值""平均值""均方根值""95%概率值"整 2h 保持的數據。記錄的故障錄波數據和穩態數據均可通過工具軟件查看。記錄 1min 內"MAX值""小值""平均值""均方根值""95%概率值"生成一個記錄數據點，這些數據點整 2 小時形成一個存儲文件，可通過查看軟件觀察線路變化趨勢。

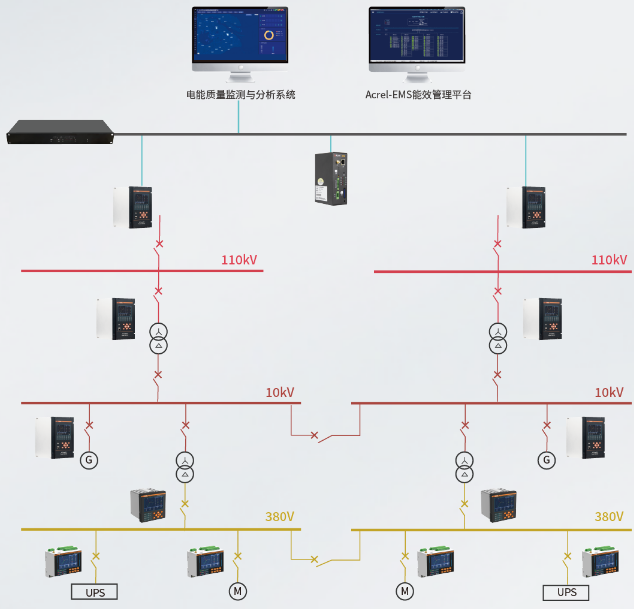

組成架構

儲能并網運行過程中的關鍵監測價值

企業儲能在充放電切換瞬間，易引發電壓暫降、暫升及瞬態沖擊。APView500具備高達每周波1024點的采樣能力，可完整記錄事件后波形，并在告警觸發時自動啟動錄波，真實還原儲能系統并網瞬態過程。

通過對暫態事件的持續積累，運維人員能夠判斷電能質量擾動是源自儲能系統本體、企業內部負載，還是來自上電網，為儲能控制策略優化和責任界定提供依據。

APView500支持對穩態與暫態電能質量數據的長時存儲，并以PQDIF格式保存，包括每分鐘統計的MAX值、小值、平均值、均方根值及95%概率值等關鍵指標。

在企業儲能系統中，這些數據可用于分析不同充放電策略下的電壓穩定性、諧波變化趨勢及負載適應能力，為儲能系統容量配置、功率調節策略及并網點選型提供數據支撐。

多協議通信能力助力儲能系統集成

在系統集成層面，APView500提供RS485與多以太網接口，支持ModbusRTU、ModbusTCP及IEC61850MMS等通信協議，可與企業能源管理系統、儲能EMS或上位機平臺進行無縫對接。

通過標準化接口，電能質量數據可被納入企業儲能系統的統一監控體系，實現從“單點監測”到“系統分析”的升。

可靠性設計保障儲能系統長時穩定運行

考慮到企業儲能系統多部署于變配電室、儲能集裝箱等復雜環境，APView500在硬件與軟件層面具備完善的自檢機制，并通過多項電磁兼容測試，具備良好的抗干擾能力，適應儲能系統高頻功率變化帶來的運行挑戰。

結論

在企業儲能系統逐步走向規模化與精細化運營的背景下，電能質量已成為影響儲能系統安全性、穩定性和經濟性的關鍵因素?；贏PView500電能質量在線監測裝置的應用實踐表明，通過對儲能并網全過程的持續監測與事件記錄，企業能夠更清晰地掌握儲能系統對配電網絡的影響，為儲能系統的優化運行和風險管控提供可靠的數據支撐。
