隨著 FTTH（光纖到戶）的規?；占芭c全光網絡建設的持續深化，ONU（光網絡單元）與 OLT（光線路終端）作為光接入網的核心組網單元，其運行性能直接決定用戶的網絡體驗與運營商的服務質量。

在真實的 ONU-OLT 組網應用中，“非對稱” 是業務流量的典型特征：

l 家庭用戶觀看 4K 視頻、下載大文件時，產生的下行流量可達百兆甚至千兆級別，而日常發送消息、上傳文件的上行流量?jī)H為幾兆到幾十兆；

l 在企業接入場景中，終端設備海量數據采集上傳與云端指令下發的流量差異同樣顯著。

傳統對稱性能測試僅能驗證設備在對等帶寬、均衡負載下的表現，無法復刻這種真實的非對稱流量工況，更難以精準捕捉 OLT 上行 PON 口阻塞、ONU 帶寬調度失衡等潛在瓶頸。

在實際的 ONU-OLT 組網環境中，ONU 用戶側端口速率通常為 1G/2.5G/10G，而 OLT 上行口速率為 10G/50G/100G，上下行端口物理帶寬本身存在差異。同時，一臺 OLT 設備會下掛多臺 ONU 設備，在 “大下行 + 小上行” 的網絡架構下，極易出現多個 ONU 對應一個 OLT 時下行擁塞而上行正常的情況，這就需要對上下行帶寬進行單獨調整。信而泰 Renix 非對稱 2544 測試套件可精準滿足這一測試需求。

信而泰非對稱性能測試操作指南

信而泰 L23 客戶端 Renix 支持非對稱性能測試，能完美適配 ONU-OLT 場景的測試需求。以下為該測試套件的詳細使用說明：

1.1測試拓?fù)渑c端口配置

本次測試以“1 臺 OLT 下掛 2 臺 ONU” 為典型場景，共占用 3 個測試儀端口：2 個 10G 端口連接 ONU，1 個 100G 端口連接 OLT。

1.2測試配置流程

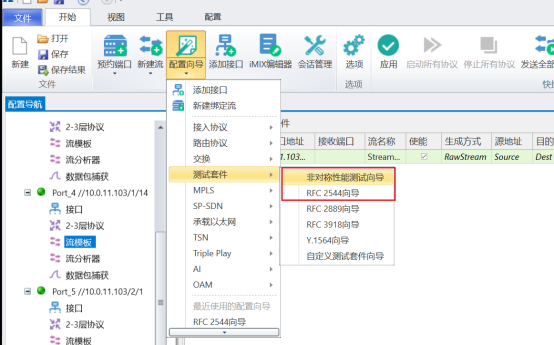

首先，我們從客戶端“配置向?qū)А?“測試套件”-“非對稱性能測試向?qū)А?。打開非對稱性能測試向?qū)?，在向?qū)е信渲脺y(cè)試套件業務。

1.2.1選擇測試項

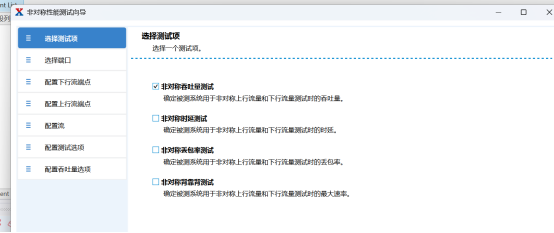

測試向?qū)峁┧念悳y(cè)試選項，本次重點選擇“非對稱吞吐量測試”（測試結果將同步統計吞吐量、時延及抖動數據），其余選項可根據需求靈活勾選：

· 非對稱吞吐量測試：驗證被測系統在非對稱上下行流量下的吞吐量表現

· 非對稱時延測試：檢測非對稱流量場景下的傳輸時延

· 非對稱丟包率測試：統計非對稱流量傳輸中的數據包丟失比例

· 非對稱背靠背測試：確定被測系統在非對稱流量下的最大承載速率

我們以非對稱吞吐量測試”為例，來說明非對稱性能測試的配置。

1.2.2 端口分配與端點配置

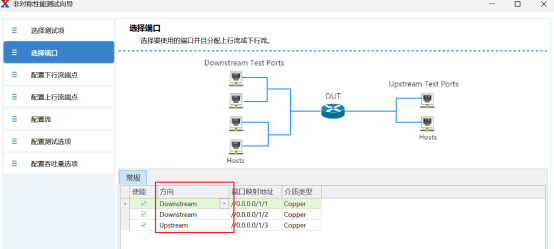

常規測試拓?fù)渥裱癗 個 ONU 側接口 + 1 個 OLT 側接口” 的架構，其中接 ONU 的端口定義為 Downstream Test Port（下行測試端口），接 OLT 的端口定義為 Upstream Test Port（上行測試端口）

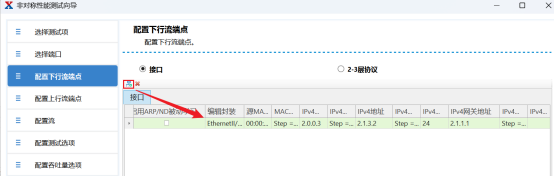

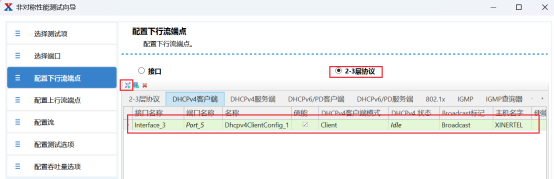

對上行流端點和下行流端點配置接口信息?？梢灾С峙渲闷胀╒4/V6接口，模擬主機。

在這里也可以設置L23協議接口，例如DHCPv4，模擬用戶PC獲得DHCPv4地址后使用DHCPv4地址作為端點（IPv6/雙棧用戶都支持）。大多數情況下，上行流端點是模擬下掛在ONU用戶側的PC，這個方向使用DHCPv4/v6接口或雙棧。下行流端點模擬的OLT上聯設備，這個方向一般使用V4/V6接口。

1.2.3 流配置模式選擇

流配置提供Manual（手動）和 Automatic（自動）兩種模式，滿足不同測試場景需求：

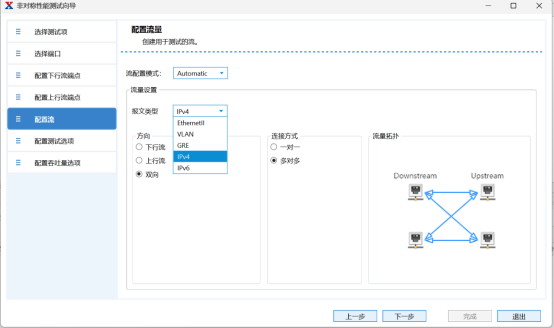

Automatic（自動模式）：根據報文類型（IPv4/IPv6/EthernetII/VLAN/GRE 等）、流量方向（上行 / 下行 / 雙向）及連接方式，自動創建測試流量，支持一對一、多對多等流量拓?fù)?/p>

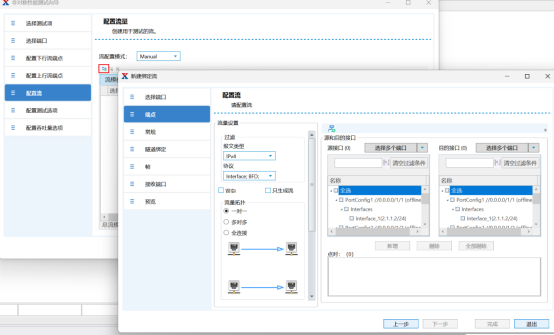

Manual（手動模式）：與常規流量創建流程一致，可自定義源 / 目的接口、報文類型、幀結構、隧道綁定等參數，靈活滿足個性化測試需求

1.2.4 測試選項配置

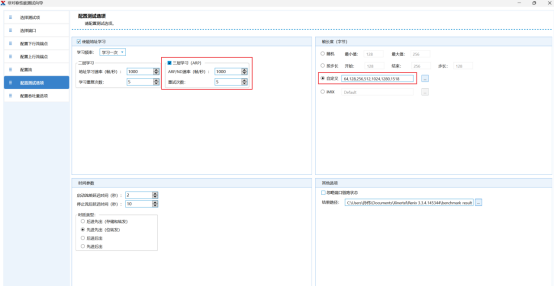

配置過程中需重點關注兩點：

· 若測試流量在DUT（被測設備）內部為三層轉發，需勾選 “三層地址學習” 功能

· 明確測試流量幀長范圍（如64 字節、128 字節、256 字節等常用規格），確保測試覆蓋實際業務場景

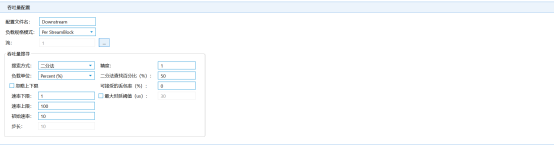

1.2.5 吞吐量參數設置

作為核心配置環節，需重點關注以下關鍵參數：

· 測試時長：默認 60 秒，可根據測試精度需求調整

· 回退模式：分為“獨立” 和 “關聯” 兩種。獨立模式下，僅對測試失敗的流量方向（上行 / 下行）單獨降速；關聯模式下，任一方向測試失敗則上下行流量同時降速（默認采用二分法降速規則）

· 負載規格模式：支持 Per StreamBlock（按流塊）配置負載參數

· 搜索方式：默認采用二分法，可設置查找精度（如 50%）

· 可接受丟包率：默認 0%，可根據測試標準調整閾值

· 最大時延閾值：可選配啟用，設置時延上限（單位：us）

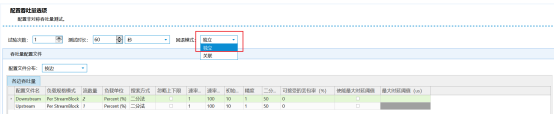

1.2.6 配置文件分布方式

吞吐量配置文件支持兩種分布策略，可按需選擇：

· 按邊分布：按上行（Upstream）、下行（Downstream）方向分別配置流量上下限、初始速率等參數。

· 按端口分布：對每個測試端口單獨配置流量參數，可精準控制單個 ONU 側的流量規格。

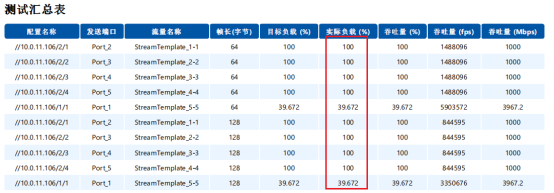

下面我們就可以運行測試套件了。在測試結果中，我們能夠看到每個字節每個端口的吞吐量（這里用了之前一個測試的結果為例：Downstream Test Port為4個1G端口，Upstream Test Port為1個10G端口。）

總結

信而泰 Renix 非對稱 2544 測試套件通過靈活的端口分配、多模式流配置及精細化吞吐量調節，精準復刻了 ONU-OLT 場景中 “大下行 + 小上行” 的非對稱流量特征。該測試套件不僅解決了傳統對稱測試無法覆蓋真實業務工況的痛點，更能全面捕捉設備在帶寬調度、鏈路擁塞等場景下的性能瓶頸，為光接入網設備的研發驗證、出廠檢測及運營商部署提供了高效、貼合實際的測試支撐，助力保障全光網絡的穩定運行與用戶體驗提升。
